Teplovodné podlahové vykurovanie predstavuje nízkoteplotný, ekonomicky úsporný a esteticky nenápadný vykurovací systém. Ekonomiku prevádzky podlahového vykurovania je možné významným spôsobom pozitívne ovplyvniť kombináciou s nízkoteplotnými zdrojmi, ako sú napríklad tepelné čerpadlá THERMIA.
Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %. Odborné školenia sú nami, ako dodávateľom viacvrstvového potrubia ALPEX, odporúčané a realizované v školiacich strediskách v Podhořanoch pri Kralupách nad Vltavou a v Jablonci nad Nisou. Po dohode s príslušným obchodným zástupcom je možné ich realizovať po celej Českej republike. Na základe absolvovaného školenia obdrží každý účastník Certifikát.
Princípy podlahového vykurovania
Podlahové vykurovanie, ako nízkoteplotný vykurovací systém, využíva pre dosiahnutie požadovanej teploty v priestore vykurovaciu vodu s teplotou nižšou, ako klasické systémy radiátorové. Pri prenose tepla do priestoru je využívaný fyzikálny proces sálania, pri ktorom sa energia šíri do priestoru vo forme elektromagnetického žiarenia, prostredníctvom naakumulovanej vykurovacej dosky.

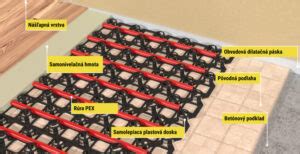

Ideálna skladba a materiály
Ideálna skladba pre inštaláciu podlahového vykurovania je taká, ktorá zabezpečí dostatočnú tepelnú izoláciu vo vzťahu k tomu, či je inštalácia podlahového vykurovania v podpivničenej alebo nepodpivničenej miestnosti, pevnostnú fixáciu vykurovacej trubky a stabilitu betónovej dosky. Vplyv na výškovú skladbu podlahového vykurovania má aj typ betónovej mazaniny.

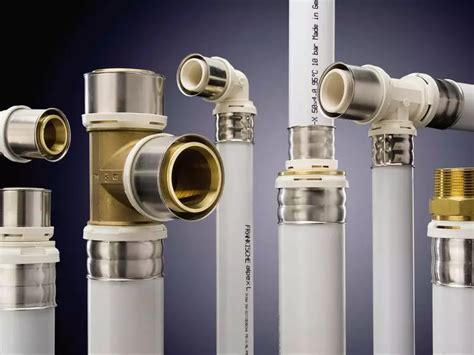

Viacvrstvové trubky ALPEX s hliníkovou vrstvou a plastové trubky FRÄNKISCHE sú často testované podľa národných a európskych noriem, ktoré vyžadujú testovanie výrobkov za extrémnych podmienok, ako je vysoká teplota a tlak. S dosiahnutými výsledkami je trvanlivosť produktov určená výpočtom podľa štandardizovaných a medzinárodne uznávaných metód.
Regulácia teploty v podlahovom vykurovaní
Stále častejšie sa pri inštaláciách podlahového vykurovania stretávame s nevhodne zvolenými a následne použitými typmi zmiešavacích zostáv, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody podlahového vykurovania. Predovšetkým sa jedná o zmiešavacie zostavy vo vzťahu k rôznym typom nízkoteplotných zdrojov, akými sú napr. tepelné čerpadlá THERMIA. Aká zmiešavacia zostava pre podlahové vykurovanie je tá správna?
Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore sa vyskytujúcim. Predovšetkým sa jedná o problémy s krvným obehom.
Inovatívne uzatváracie ventily IVAR.VTC 30 D
Spoločnosť IVAR CS spol. s r.o. bola založená v roku 1992 ako obchodná firma s piatimi zamestnancami a areálom s rozlohou 3 500 m². V priebehu uplynulých 25 rokov sa z tejto malej obchodnej firmy stala moderná dynamická spoločnosť, ktorá zásadným spôsobom ovplyvňuje predaj inštalačnej techniky v Českej a Slovenskej republike.
Patentované uzatváracie ventily IVAR.VTC 30 D s dynamickým vyvažovaním prietoku predstavujú evolúciu v oblasti hydraulického vyvažovania vykurovacích slučiek teplovodných sálavých systémov. Doteraz obvyklé statické hydraulické vyváženie vykurovacieho systému sa vykonáva pri uvádzaní systému do prevádzky, ale vykurovací systém sa v prevádzkovom režime veľmi často ocitne v iných pracovných podmienkach, než v tých, ktoré sú dané projektovou dokumentáciou.
Príčinou zmeny prevádzkových podmienok vykurovacieho systému je napríklad otváranie a uzatváranie jednotlivých vykurovacích slučiek elektrotermickými hlavicami v závislosti od požadovanej teploty v priestore. Statické vyváženie systému nie je možné navrhnúť tak, aby reagovalo na zmenu prevádzkových podmienok vykurovacieho systému.
Dynamické vyvažovacie ventily IVAR.VTC 30 D reagujú na zmenu prevádzkových podmienok a zaisťujú požadovaný prietok v každej vykurovacej slučke. Regulačná clona umožňuje nastavenie maximálneho prietoku daným okruhom. Prevádzkové parametre dynamickej regulačnej vložky IVAR.VTC 30 D sa nastavujú pootočením indikátora do jednej zo 6 ponúkaných pozícií. Pre každú pozíciu 1 ÷ 6 je v nasledujúcej tabuľke uvedený prevádzkový rozsah, t. j. rozsah diferenčného tlaku, v ktorom môže dynamická regulačná vložka správne pracovať. V tabuľke uvedený odporúčaný pracovný rozsah je potom ideálny rozsah prevádzkového diferenčného tlaku v prevádzkovom režime.
| Pozícia | Prevádzkový rozsah diferenčného tlaku (kPa) | Odporúčaný pracovný rozsah (kPa) |
|---|---|---|
| 1 | 10 - 150 | 15 - 100 |
| 2 | 20 - 200 | 25 - 150 |
| 3 | 30 - 250 | 35 - 200 |
| 4 | 40 - 300 | 45 - 250 |
| 5 | 50 - 350 | 55 - 300 |
| 6 | 60 - 400 | 65 - 350 |
Uzatváracie ventily s dynamickou reguláciou prietoku IVAR.VTC 30 D je možné objednať jednotlivo a sú kompatibilné so všetkými rozdeľovacími zostavami IVAR (okrem radu IVAR.CI 400 KC). Možno ich teda použiť aj na výmenu štandardných uzatváracích vložiek, ktoré sú už nainštalované.
PICV - Tlakovo nezávislé dynamické vyvažovacie ventily
Nástroje pre inštaláciu systémov
Lisovacie zariadenia pre realizáciu systémov ALPEX, ALPEX - GAS ale aj IVAR.PRESS FITTING SYTEM je možné si vyžiadať prostredníctvom našich obchodných zástupcov a prostredníctvom objednávky náradia na internetovej stránke www.ivarsk.sk, v sekcii požičovňa náradia. Zapožičanie je na 14 dní ZDARMA.
