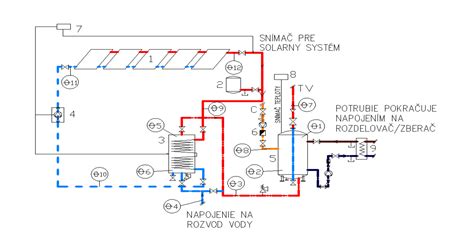

Pri riešení otázky vykurovania rodinného domu existuje množstvo kombinácií na vytvorenie systému na prívod a odvod chladiacej kvapaliny. Každá distribúcia kúrenia v súkromnom dome môže byť klasifikovaná podľa viacerých kritérií. Porozumenie zásadám návrhu, výhodám a nevýhodám každého typu vedenia pomôže pri plánovaní geometrie systému a jeho štruktúry, pričom sa zohľadnia individuálne charakteristiky miestnosti.
Pre jeden súkromný dom je možné navrhnúť niekoľko uzavretých vodných okruhov, ktoré budú vykurovať rôzne miestnosti. Tieto okruhy sa môžu navzájom výrazne odlišovať podľa typu zapojenia. Pri projektovaní sa v prvom rade vychádza z prevádzkyschopnosti systému, ako aj z optimálnej geometrie z hľadiska minimalizovania nákladov, ľahkej inštalácie a schopnosti začleniť vykurovacie telesá do dizajnu priestorov.
Hlavná úloha vykurovacieho systému

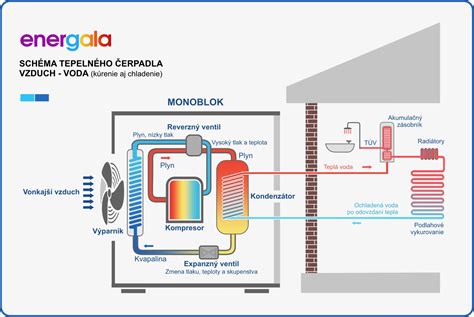

Kúrenie chladiacej zmesi na vykurovanie domu nastáva v jednom alebo viacerých zariadeniach umiestnených vo vnútri. Môže ísť o kachle, krby, ako aj plynové, elektrické alebo kotly na tuhé palivo. Tlak vody v okruhu je zabezpečený buď pomocou obehových čerpadiel, alebo vyrovnaním geometrie systému, čo umožňuje vytvorenie podmienok pre prirodzenú cirkuláciu.
Zdrojom teplej vody môže byť aj systém ústredného kúrenia pre niekoľko domov. V prípade nízkeho tlaku je možné pripojiť obehové čerpadlá, aby sa vytvoril ďalší tlak a zvýšila sa rýchlosť pohybu tekutiny potrubiami. Inštalácia obehového čerpadla vytvára dostatočný tlak v systéme, čo umožňuje využiť možnosti zapojenia, ktoré nemožno použiť v prirodzenej cirkulácii.
Pri výbere možnosti s prirodzeným obehom chladiva alebo nízkym tlakom v potrubiach s centralizovaným ohrevom je potrebné starostlivo zvážiť možnosť maximalizácie využitia fyzikálnych zákonov, ktoré umožňujú začať a udržiavať pohyb tekutín. Povinným prvkom v tomto prípade je kolektor zrýchlenia.
Pokyny na výber schémy zapojenia

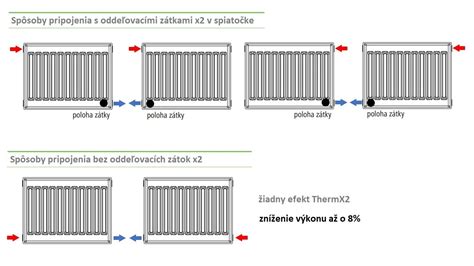

Prívod horúcej vody do radiátorov sa môže uskutočňovať rôznymi spôsobmi. Elektroinštalácia sa obvykle delí na vertikálne a horizontálne podľa polohy potrubí (stúpačiek), ktoré dodávajú vodu priamo do vykurovacích telies.
Vertikálne usporiadanie vykurovacieho systému
Vertikálne diagramy s horným prívodom horúcej vody maximálne využívajú rozdiel hydrostatického tlaku medzi teplým a studeným segmentom okruhu, preto sa takmer vždy používajú na prirodzenú cirkuláciu, ako aj na nízky tlak v systéme. Takéto schémy sú navyše funkčné v prípade núdzového vypnutia čerpadla, ku ktorému môže dôjsť v dôsledku jeho poruchy alebo nedostatku elektriny.
Elektroinštalácia s nižším napájaním sa prakticky nepoužíva na vykurovanie s prirodzenou cirkuláciou. Ak je v systéme dobrý tlak, jej použitie je opodstatnené, pretože takáto schéma má dve významné výhody v porovnaní s alternatívnou možnosťou:
- Kratšia celková dĺžka použitých potrubí.
- Potrubie nie je potrebné viesť v podkroví alebo technologických výklenkoch pod stropom druhého poschodia.
Horizontálne usporiadanie vykurovacieho systému
Horizontálne rozvody tepla sa používajú pre jednoposchodové rodinné domy. Ak má budova dve alebo viac poschodí, potom sa často používa, keď sú vertikálne vzpery z hľadiska dizajnu nežiaduce. Vodorovné potrubia dodávajúce a odvádzajúce vodu môžu byť organicky zapracované do interiéru budovy, rovnako ako skryté pod podlahou alebo do výklenkov umiestnených na úrovni podlahy.
Možnosť voľby jednej alebo dvoch rúr
Prívod horúcej vody a odvod chladenia do vykurovacieho systému súkromného domu je možné vykonať pomocou jednej alebo dvoch rúr. Každá možnosť má kladné a záporné stránky, ako aj vlastnosti použitia v závislosti od typu zapojenia. Z hľadiska návrhu interiéru nemá prítomnosť druhého potrubia žiadny vplyv na vzhľad vykurovacieho systému kvôli nižšej verzii pripojenia systému k radiátorom a schopnosti zmenšiť priemer potrubia.
Použitie jednorúrkového systému
Schéma ohrevu vody v súkromnom dome pomocou jednej rúry na prívod teplej a odvádzanej chladenej vody sa nazýva jednorúrkový systém. Hlavnou výhodou takéhoto systému je minimalizácia dĺžok potrubí.
Hlavné výhody jednorúrkového systému:
- Najnižšie náklady na nákup prvkov vykurovacieho systému.
- Najjednoduchšia a najrýchlejšia inštalácia.
- Najmenšie riziko nehody.
Hlavným mínusom jednorúrkového vykurovania je postupné znižovanie teploty vody, ktorá postupuje všetkými radiátormi v okruhu. Preto je potrebné použiť trochu väčšiu vykurovaciu plochu posledných radiátorov (alebo väčší počet článkov), čo často eliminuje nákladový prínos minimalizovania dĺžky potrubí.
Okrem toho v dôsledku tejto nevýhody existujú obmedzenia pre jeden okruh, pokiaľ ide o počet pripojených radiátorov. Ak ich je priveľa, potom pri pohybe chladiacej kvapaliny radiátory prakticky nebudú vyžarovať teplo. Existuje aj problém pri výpočte prenosu tepla. Treba pamätať na to, že odpojenie prvých radiátorov od vykurovacieho systému vedie k zvýšeniu teploty privádzanej vody pre nasledujúce zariadenia.
Je zbytočné používať jednorúrkové schémy so zvislým spodným zapojením, pretože dĺžka potrubí bude rovnaká ako pri verzii s dvoma rúrkami, čo vylučuje všetky výhody, ale zachováva nevýhody. Ak sa chladiaca kvapalina vracia po rovnakej trase ako prívod, potom je celková dĺžka potrubí pri oboch možnostiach takmer rovnaká.
Ohrievač je obvykle pripojený cez bypass, aby bolo možné vypnúť ktorýkoľvek z nich bez zastavenia cirkulácie vody pozdĺž okruhu. Aby ste ušetrili na ventiloch, nemôžete obísť vodu cez vývody, ale potom budete musieť zastaviť činnosť tejto časti systému a vypustiť vodu, ak je potrebné vymeniť alebo opraviť radiátor.
Najúspornejšou možnosťou je použitie jednej oceľovej rúry s priemerom 1,5 až 2 palce bez vykurovacích telies. Neprítomnosť vodovodných batérií a príslušenstva robí tento systém tiež najpraktickejším z hľadiska minimalizovania rizika úniku alebo prieniku vody.
Použitie dvojtrubkového systému
Schéma vykurovacieho okruhu, keď sa jedna rúrka používa na zásobovanie horúcou vodou do vykurovacích zariadení a druhá na návrat ochladenej, sa nazýva dvojtrubkový systém.
Jeho hlavné výhody:
- Teplota vody privádzanej do všetkých radiátorov je rovnaká.
- Vypnutie jedného alebo viacerých radiátorov nemá vplyv na teplotu dodávanej vody do iných vykurovacích zariadení.
- Obmedzenia počtu radiátorov pre jeden vykurovací okruh závisia iba od prietokového objemu rúrok.
Hlavnou nevýhodou tohto zapojenia je mierny nárast počtu potrubí. To vedie k niektorým ďalším nevýhodám:
- Zvyšujú sa náklady na nákup a inštaláciu prvkov vykurovacieho systému.
- Komplikovanejšia integrácia do interiéru súkromného domu.
Počet tvaroviek a ventilov pri dvojtrubkovom systéme je takmer rovnaký ako v prípade jednorúrkového systému. Pre danú schému pohybu chladiacej kvapaliny sa celková dĺžka potrubí pri použití systému s dvoma rúrkami zväčšuje o vzdialenosť medzi prvým a posledným radiátorom. Niekedy je to zanedbateľné v porovnaní s celkovou dĺžkou okruhu.
V závislosti od relatívneho pohybu horúcej a chladenej vody sa schémy dvojitého potrubia delia na dva typy:
- Priame (prietokové) zapojenie: Oba prúdy sa pohybujú v rovnakom smere, a preto je dĺžka cyklu otáčania chladiva rovnaká pre každý radiátor. V tomto prípade je ich vykurovanie rovnaké pri spustení vykurovacieho systému.
- Slepé (protiprúdové) zapojenie: Smer pohybu horúcej a chladenej vody sa blíži. Ohrievanie radiátorov najbližšie ku kotlu je rýchlejšie. Čím nižšia je rýchlosť vody, tým výraznejší je tento efekt, takže pri prirodzenej cirkulácii dôjde k ohrevu niektorých miestností oveľa pomalšie ako pri iných.
Ak používate obehové čerpadlo alebo vzdialenosť medzi prvým a posledným radiátorom v okruhu je zanedbateľná, efekt nerovnomerného zahrievania počas slepého dvojvodičového vedenia nie je viditeľný.
Systém s rozdelením na "lúče" (kolektorové zapojenie)
V súčasnosti je obľúbeným spôsobom organizácie ohrevu vody takzvaný „vzor lúča“ využívajúci rozvodné potrubie (kolektor). Tento spôsob zapojenia spoľahlivo funguje iba pri dobrom tlaku vody v systéme, takže sa nepoužíva na prirodzenú cirkuláciu.
Radiálne zapojenie zahŕňa pripojenie každého ohrievača (alebo jeho malej skupiny) priamo na rozvodné potrubie, ktoré distribuuje horúcu vodu a zhromažďuje chladenú vodu. Systém pripojenia radiátora „lúča“ zabezpečuje najrovnomernejšie a najkontrolovanejšie rozdelenie toku chladiva pomocou vykurovacích zariadení.
Zariadenie obsahuje dva hrebene (kolektory), z ktorých v jednom horúca voda prichádza z kotla a je distribuovaná medzi radiátory, a ochladená voda sa vracia do druhého a vracia sa späť do kotla. Vykurovacie telesá sú paralelne spojené cez rozvodné potrubie, takže týmto zapojením sa dosiahne minimálny teplotný rozdiel chladiva dodávaného do vykurovacích zariadení. Toto značne uľahčuje výpočet parametrov radiátorov v etape projektovania a tiež uľahčuje nastavenie výkonu každého zariadenia počas prevádzky.
Druhou významnou výhodou tohto zapojenia je schopnosť riadiť prietok chladiacej kvapaliny do všetkých zariadení z jedného miesta. Kolektor je umiestnený v špeciálnej skrinke s prístupom k ukazovateľom a ovládačom: ventily, kohútiky a čerpadlá. To je výhodné z pozície regulácie mikroklímy domu a uľahčuje to osadenie radiátorov do interiéru miestnosti.
Nevýhody systémov so schémou kolektorov na distribúciu tepla by mali zahŕňať maximálnu dĺžku potrubí na dodávku a vypúšťanie vody do radiátorov. Táto možnosť je najdrahšia na úkor prvkov obvodu a najťažšie sa inštaluje a vyžaduje si aj určitú kvalifikáciu.
Zvyčajne sú potrubia v rámci radiálneho vykurovania montované do podlahového poteru. To znamená, že je potrebné navrhnúť a nainštalovať takýto systém počas výstavby alebo generálnej opravy súkromného domu. Je dosť ťažké vytvoriť kolektorovú verziu pre pripojenie radiátorov alebo zmeniť geometriu obvodov v miestnostiach s už vykonanými vnútornými opravami. Toto je druhý významný mínus tohto typu zapojenia.
Pravidlá používania podlahového vykurovania
Pohodlný a veľmi obľúbený spôsob vykurovania obytných priestorov je usporiadanie teplej podlahy. Ak je vykurovaná plocha malá, môžete sa zaobísť s jednou rúrou umiestnenou v podlahovom potere.
Pripojenie podlahového kúrenia cez rozvodné potrubie je jedinou možnosťou takto vykurovať veľké plochy. Na veľkých plochách nie je možné použiť jednu rúru z týchto dôvodov:
- Množstvo privádzaného tepla nestačí na vyhrievanie celej miestnosti, okrem toho bude toto vykurovanie nerovnomerné.
- Pri dlhej dĺžke je tu silný hydrodynamický odpor prúdu tekutiny, čo vedie k nadmerným nákladom na energiu pri vytváraní tlaku a zvyšuje riziko prieniku vody v spojoch.
Preto pri významnej ploche teplej podlahy nie je použitie niekoľkých rúrok želaním, ale nevyhnutnosťou. V tomto prípade je pripojenie uskutočnené cez distribučné potrubie.

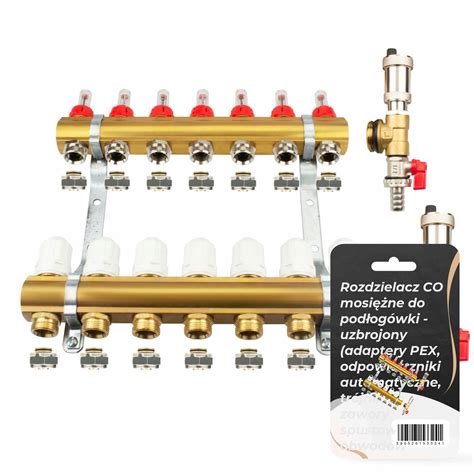

Kolektor je často vybavený zmiešavacou jednotkou na nastavenie teploty vody dodávanej do potrubí teplej podlahy. Faktom je, že pre radiátory spravidla používajú kvapalinu s teplotným rozsahom 70 - 80 °C, zatiaľ čo pre teplú podlahu je potrebná teplota okolo 40 °C. Regulácia teploty pomocou mixéra je spoľahlivá, čo je veľmi dôležité, pretože nadmerná teplota môže spôsobiť výraznú deformáciu podlahovej krytiny: linoleum, laminát alebo parkety.
Záver
Prezentované schémy zapojenia pre vykurovanie domov sú typické a môžu byť upravené s ohľadom na geometriu priestorov, požadované hodnoty teploty alebo iné faktory. Pri úprave schém je potrebné dodržiavať zákony a základné princípy fyziky, hydrauliky, materiálovej vedy a iných disciplín. V prípade riešenia zložitých alebo neštandardných úloh je lepšie kontaktovať odborníkov, pretože prestavba vykurovacích systémov môže vyjsť ešte drahšie ako ich modelovanie a inštalácia.
