Ústredné kúrenie patrí medzi najrozšírenejšie spôsoby vykurovania budov - od rodinných domov, cez administratívne objekty, až po veľké priemyselné areály. Jeho úlohou je zabezpečiť rovnomerné a efektívne rozloženie tepla do všetkých miestností prostredníctvom centrálneho zdroja tepla. Tento systém, hoci sa termín "ústredné kúrenie" používa len posledných pár desaťročí, je známy už oveľa dlhšie. Hoci sa často stretávame s nedostatočnými znalosťami o ústrednom kúrení, v skutočnosti existuje mnoho jemností, vrátane konečného spojenia, teda vstupov do bývania.
Čo je ústredné kúrenie?
Základným princípom ústredného kúrenia je ohrev teplonosného média (najčastejšie vody) v centrálnom zdroji tepla a jeho následná distribúcia do radiátorov alebo podlahového systému. Ústredné vykurovanie jedným zdrojom tepla vykuruje viacero miestností v bytovom dome alebo v inom objekte. Množstvo tepla dodávaného do jednotlivých miestností a tým výsledná teplota miestnosti, je riadená regulačným systémom vykurovania. Tento systém v závislosti od skutočných teplotných podmienok v interiéri spína kotol alebo len obehové čerpadlo.
Vyhrievané chladivo je privádzané pozdĺž dlhých vedení do vykurovaných priestorov. Keď sa ochladí, vracia sa do kotolne, čo umožňuje vytvorenie uzavretého vykurovacieho okruhu. Táto centralizovaná metóda vykurovania už mnoho desaťročí dokázala svoju účinnosť, aj keď v minulosti dochádzalo k sťažnostiam, najmä kvôli zastarávaniu zariadení a infraštruktúry, a tiež kvôli absencii možnosti samostatnej regulácie prevádzky systému. Komfortné životné podmienky sú tradične pozorované pri teplotách vzduchu od +21 do +25 stupňov, hoci novšie prieskumy naznačujú ideálny rozsah od +18 do +24 stupňov Celzia.
Základné komponenty systému
Každý systém ústredného kúrenia pozostáva z viacerých technických komponentov, ktoré spolu tvoria funkčný celok.
1. Zdroj tepla
Zdroj tepla je srdcom celého systému. Slúži na ohrev vody (väčšinou kotol), ktorá sa následne distribuuje do vykurovacích telies. Základným zdrojom tepla je často stacionárny kotol, umiestnený v suteréne budovy. V prípade vykurovania viacerých budov či častí mesta je umiestnený v centrálnej kotolni, kde sa ohrieva voda a prostredníctvom potrubných rozvodov sa dopravuje do vykurovacích telies.
2. Obehové čerpadlo
Obehové čerpadlo zabezpečuje cirkuláciu vody v systéme. Udržiava tlak a prietok potrebný na prenos tepla do všetkých miestností. V menších systémoch postačuje jedno čerpadlo, vo väčších objektoch sa využíva viacstupňové alebo zónové riešenie s viacerými čerpadlami pre jednotlivé okruhy.
3. Rozvodné potrubie
Rozvodné potrubie prenáša teplú vodu od kotla k vykurovacím telesám a späť. Môže byť vyrobené z ocele, medi alebo plastu (PEX, PP-R). Dôležitá je vzdialenosť, po ktorej sa čerpá chladiaca kvapalina z teplárne alebo kotolne.
4. Vykurovacie telesá
Vykurovacie telesá sú prvky, ktoré odovzdávajú teplo do miestnosti. Medzi najčastejšie patria radiátory, ktoré predstavujú tradičné riešenie s rýchlou reakciou na zmeny teploty. Konvektory sa používajú najmä pri veľkých presklených plochách, ako sú výklady. Každé teleso je vybavené ventilom na reguláciu prietoku vody, čo umožňuje individuálne nastavenie teploty v miestnosti.
5. Expanzná nádoba
Expanzná nádoba slúži na kompenzáciu objemových zmien vody pri zmene teploty. V uzavretých systémoch sa používa membránová expanzná nádoba, ktorá má oddelenú vodnú a vzduchovú komoru.
6. Regulačný systém
Efektívne kúrenie si vyžaduje inteligentnú reguláciu. Automatická regulácia riadi teplotu podľa naprogramovaných scenárov alebo senzorov, napríklad izbových termostatov, ktoré zaisťujú optimálnu teplotu vykurovaného priestoru. Vyššiu účinnosť vykurovania dosahujeme aj pomocou regulačných prvkov, ako sú termostaty a časové spínače.
Princípy obehu vykurovacej vody
V ústrednom kúrení sa voda v systéme môže cirkulovať dvoma hlavnými spôsobmi: prirodzeným alebo núteným obehom.
Prirodzený obeh
Princíp ústredného vykurovania s prirodzeným obehom vody spočíva v tom, že teplá ohriata voda vystupuje z kotla smerom nahor do expanznej nádoby, odkiaľ prechádza do jednotlivých vykurovacích telies, obyčajne radiátorov, kde odovzdá teplo, ochladí sa a smeruje opäť do kotla, kde sa znova ohrieva. Výhodou prirodzeného obehu je nezávislosť od dodávky elektrickej energie a takmer všetko bude schopné inštalovať prirodzený vykurovací systém, kde tlak nie je nebezpečný. Rozdiel v hustote studených a horúcich kvapalín funguje, čo zabezpečuje nezávislé miešanie.
Nútený obeh

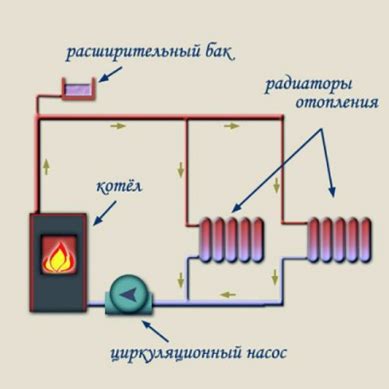

Princíp ústredného vykurovania s núteným obehom vody zabezpečuje obehové čerpadlo, ktoré cirkuluje vodu v sústave. Nútený obeh vody je efektívny pri rozsiahlejších budovách alebo vtedy, keď je kotol na rovnakej úrovni ako vykurovacie telesá. Výhodou núteného obehu je to, že vykurovacie telesá možno umiestniť na úroveň zdroja tepla alebo pod ňu. Nútený obeh poskytuje aj niekoľko možností regulácie a rýchle zakúrenie. Moderné systémy využívajú takmer výlučne nútený obeh, pretože umožňuje efektívne riadenie a menšie priemery potrubí. Nevýhodou núteného obehu je, že prevádzka závisí od dodávky elektrickej energie a sústava je z prevádzkového hľadiska nákladnejšia. Okrem toho, s poruchami v čerpadlách v ich elektronike, ani prítomnosť sieťového prúdu nemusí pomôcť.
Typy ústredného kúrenia podľa teplonosného média
Ústredné kúrenie je rozdelené na vodu, paru a vzduch, pričom v systémoch ústredného kúrenia sa ako ohrevová zložka používajú najčastejšie voda, vodná para a vzduch.
Teplovodné systémy
Vodné ústredné kúrenie je najrozšírenejšie, pretože ponúka vysokú účinnosť, stabilitu a dlhú životnosť. Je najrozšírenejším typom ústredného kúrenia s teplotou vody do 100 °C (reálne 50 - 80 °C) a v mnohých sídlach pôsobí voda ako nosič tepla. Výhodou tejto voľby je jednoduchosť obsluhy a schopnosť aplikovať chladiacu kvapalinu do značnej miery bez toho, aby boli ohrozené jej parametre. Často slúži aj ako zdroj na dodávku teplej vody. Moderné vykurovacie sústavy zaisťujú tepelnú pohodu pri hospodárnej prevádzke, vyznačujú sa hydraulickou vyváženosťou, malým objemom vody a veľkoplošnými vykurovacími telesami.
Parné systémy
Vykurovanie parou je hlavne na priemyselných miestach, kde sa súčasne používa para pre potreby prvovýroby a vykurovania priestorov počas chladného obdobia. 1 kg kondenzačnej pary uvoľní približne 535 kcal tepelnej energie, čo je 15 až 20-krát viac, než je množstvo tepla, uvoľneného z 1 kg vody. Na to, aby sme z vody získali paru, musí byť vykurovacie zariadenie ústredného kúrenia zohriate takmer permanentne na teplotu 100 °C, alebo dokonca vyššiu. U parných kotlov je transport vykurovacieho média zabezpečovaný vlastným tlakom, z toho dôvodu nie je potrebná inštalácia čerpadla do prívodného potrubia. Na prepravu pary sa používa tlakový spád. Na strane kondenzátu nepotrebuje parné zariadenie expanznú nádrž. Vďaka vysokému obsahu energie sa používajú potrubia s malým prierezom. Redukovaný hydrostatický tlak znižuje veľkosť použitých potrubí.
Teplovzdušné systémy
Teplovzdušné ústredné kúrenie je najstarším systémom ústredného kúrenia. Jeho podstata bola známa už v starom Ríme a spočívala v tom, že vyhrievané miestnosti mali dvojitú podlahu a podľa svojej povahy a potreby aj dvojité steny, medzi ktorými prúdil horúci vzduch a dymové plyny ohrievajúcej miestnosti. Táto sústava prieduchov a kanálikov sa nazývala hypocaustum. Druhú časť tvorilo zariadenie pre ohrev a rozvod vzduchu do jednotlivých miestností.
Teplovzdušné ústredné kúrenie, kde sa horúci vzduch rozvádzal priamo do miestností, sa používalo až do začiatku 20. storočia, najmä vo verejných budovách, zvyčajne doplnené o ventilátory pre urýchlenie obehu. Vzhľadom na malú tepelnú kapacitu vzduchu však vznikali veľké tepelné straty. Nevýhodou bolo tiež vyžadovanie priestranných, zvyčajne murovaných šácht a to, že prúdiaci vzduch stále víril prach. V posledných rokoch však tento systém ústredného kúrenia hlási úspešný návrat na scénu. Používa sa hlavne v domoch s rekuperačným vetraním a tam, kde je malá potreba tepla.
Výber a špecifiká vykurovacích telies
Vykurovacie systémy sú rozdelené aj podľa ďalších znakov, predovšetkým podľa použitého materiálu potrubí a radiátorov. Dokonca aj povrchné poznanie týchto nuancií nám umožňuje s istotou povedať, že v apartmánoch sa môžu líšiť iba typy radiátorov a potrubia, ktoré ich spája. Iné aspekty, ako napríklad nosič tepla, jeho ohrev, tlak a tlak, typ paliva použitý od majiteľov domov, nie sú nijako závislé.
Liatinové radiátory
Klasické liatinové radiátory majú nielen dlhú históriu, ale tiež slúžia pomerne stabilne po mnoho desaťročí. Pre prirodzený cirkulačný okruh je celkom rozumné použiť liatinové vykurovacie telesá. Okrem toho kladú minimálne nároky na kvalitu chladiacich kvapalín. Silná tepelná zotrvačnosť liatiny je však veľmi zle kompatibilná s prostriedkami automatickej regulácie. Tento materiál je veľmi ťažký a krehký, ľahko sa dostáva do silných hydraulických otrasov. Bude potrebné systematicky maľovať.
Oceľové a rúrkové radiátory
V mnohých prípadoch sa snažia vykurovať byt v zime pomocou oceľových batérií panelového výkonu. Oceľová batéria však nemôže byť dodaná bez aretačného ventilu na vstupných a výstupných obvodoch a aj v ideálnych podmienkach bude fungovať len 10 - 12 rokov. Rúrkové ohrievače sú oveľa praktickejšie, tolerujú vysoký tlak a dokonca vyzerajú atraktívnejšie.
Hliníkové radiátory
Často sa v praxi používajú hliníkové radiátory, ktoré sú ľahké a kompaktné, vyzerajú veľmi dobre a vydržia značný tlak. Majú však aj slabé stránky - teplota vody v hliníkovom puzdre sa rýchlo znižuje a tiež je obmedzená acidobázická rovnováha chladiva. Okrem toho je hliník nekompatibilný so sanitárnou infraštruktúrou z mosadze a medi.
Bimetalové radiátory
Vysoké vyžarovanie tepla a odolnosť voči významným tlakom v bimetalových radiátoroch je skrížené rizikom kontaminácie zásobníkov. Pri výbere konkrétneho riešenia by ste sa mali zamerať na tie radiátory, ktoré majú funkčný tlak vyšší ako pracovný a skúšobný tlak v danom systéme. Je potrebné vypočítať výkon nielen zariadenia ako celku, ale aj každého úseku, pretože je iracionálne montovať príliš veľa slabo oddelených blokov.
Špecifiká inštalácie radiátorov na balkón alebo lodžiu
Svoje funkcie má výber radiátorov na vykurovanie na balkóne alebo lodžii. Organizácia vykurovania v týchto priestoroch je legálne klasifikovaná ako reorganizácia bytového bytu. Zmrazovanie batérií povedie k ich zničeniu a zaplaveniu samotného bytu a niekedy aj apartmánov pod ním. Kontrolné organizácie preto starostlivo kontrolujú projekty tepelnej izolácie balkónov a lodžií, ako aj izolačné práce, ktoré sa skutočne vykonávajú. Budeme tiež musieť preukázať, že oslabenie tlaku vo všeobecnom domovom systéme, zníženie teploty chladiaceho média v ňom, nespôsobí žiadne poškodenie.
Schémy zapojenia a regulácia
Schéma zapojenia do značnej miery určuje kvalitu vykurovacieho systému. Tu nie je potrebné riadiť sa ani slovami predávajúcich, ani ich predchádzajúcimi skúsenosťami, ani odporúčaniami susedov. Každý takýto náznak môže byť nesprávny a len špecialista bude schopný posúdiť, či je správny alebo nie. Všeobecné princípy pripojenia všetkých nástenných vykurovacích telies sú rovnaké. Potom sa skontroluje správnosť ich umiestnenia a až potom sa pripojí vykurovacie zariadenie k prívodnému potrubiu, potom k spätnému potrubiu (v žiadnom prípade v inom poradí!). Je dôležité si uvedomiť, že spôsob pripojenia sa odráža v skutočných charakteristikách systému, nie menej ako je nominálny tepelný výkon a veľkosť. Je lepšie zvoliť typ chladiča, ktorý dokonale vyhovuje vlastníkom bytu, než ho zatvoriť vonku s obrazovkou, čo výrazne zníži účinnosť vykurovania.
Jednovodové a dvojrúrkové systémy
Jednovodové a dvojrúrkové systémy by sa nemali zamieňať: ich rozdiely sa týkajú toho, či sa voda dodáva a vypúšťa cez jednu rúru alebo nie. V obidvoch prípadoch je prípustné použitie radiátorových spojov zo strany, zospodu alebo diagonálne.
Zapojenie "nosník"
Venujte pozornosť aj tzv. "nosníku". V tomto type zapojenia majú všetky radiátory samostatné prípojky, ktoré vyžadujú priame potrubie a ich umiestnenie vo veľkých množstvách.
Automatizácia závislá od počasia
Aby bol život v dome ešte pohodlnejší, môžete okrem vykurovacích zariadení dodávať súpravu automatizácie závislej od počasia. Táto automatizácia, teoreticky, umožňuje predchádzať výkyvom teploty vonkajšieho vzduchu a udržiavať stabilnú mikroklímu v domácnosti. Avšak, niekedy sú situácie, keď je to dosť nepríjemné, pretože automatické komplexy ešte nemajú účinné algoritmy na prispôsobenie sa všetkým situáciám.
2 Vymena radiatora I Radiator replacement
Ústredné kúrenie v súkromných domoch a bytoch
Ústredné kúrenie môžete vykonávať nielen v byte, ale aj v súkromnom dome. Jeho inštalácia bude mať svoje vlastné charakteristiky.
Systémy s doskovými výmenníkmi tepla
V súkromných domoch sa odporúča použiť doskové výmenníky tepla. Takéto zariadenie pracuje tak, že vymedzuje a súčasne spája rôzne systémy vykurovania a zásobovania vodou. Teplonosné médium, dodávané centrálne, prechádzajúce určitým kanálom, zohreje platne a odchádza. Z protiľahlej strany prúdi na dosky autonómne chladivo. V dôsledku toho sa zohrieva, nie je nasýtený škodlivými látkami, ktoré sa používajú pri príprave vody v teplárni. Preto môže byť takáto kvapalina bezpečne aplikovaná nielen na vykurovanie, ale aj na zásobovanie vodou.
Podlahové vykurovanie a jeho obmedzenia
Ústredné kúrenie v súkromnom byte umožňuje opustiť radiátory pomocou podlahového vykurovania. Avšak v bytovej budove je odmietnutie bežných batérií, a dokonca aj jednoduché pridanie vodného okruhu pod podlahu, neprijateľné. To je zakázané nielen normami SNiP, ale aj rozhodnutiami viacerých miestnych orgánov. Môžete sa stretnúť s ťažkosťami pri transakciách s nehnuteľnosťami, nariadeniami o odstraňovaní spotrebičov alebo dokonca s ukončením pracovných zmlúv v sociálnej oblasti. Dôvod je celkom jasný: teplá podlaha ruší rovnováhu dodávky tepla v dome a zvyšuje riziko záplav. Ako poslednú možnosť je možné predstaviť kontrolným orgánom veľmi starostlivo vypracovanú schému, ktorá preukáže úplnú absenciu nadmerných rizík. Je však oveľa správnejšie inštalovať elektrickú alebo infračervenú tepelne izolovanú podlahu, pretože s ňou je menej dokumentárnych obáv. Čo sa týka samotných vykurovacích okruhov, na vykurovanie rúrok zo zosieťovaného polyetylénu možno použiť vodu s teplotou maximálne 35 stupňov. Polypropylénové riešenia by mali montovať skúsení ľudia.
Ekologické a ekonomické aspekty
Ústredné kúrenie si v každom prípade vyžaduje prítomnosť drahej objemovej infraštruktúry v „centre“, ale to sa úplne oplatí. Nevýhody nie sú spojené so zlosťou samotného prístupu, v zásade ale so zakrivením implementácie myšlienky v praxi. Medzi výhody súčasných systémov ústredného kúrenia nesporne patrí možnosť využitia rôznorodých palív (ľahké vykurovacie oleje, uhlie, drevo, pelety, hobliny, palivá vyrobené z odpadov drevárskeho priemyslu a plyn). Vysoká spoľahlivosť kotlov ústredného kúrenia spočíva tiež v tom, že ak nastanú problémy s dodávaním jedného druhu paliva, alebo dramaticky vzrastie jeho cena, vždy existuje možnosť jednoduchým úkonom prepnúť kotol ústredného kúrenia na iný typ paliva.

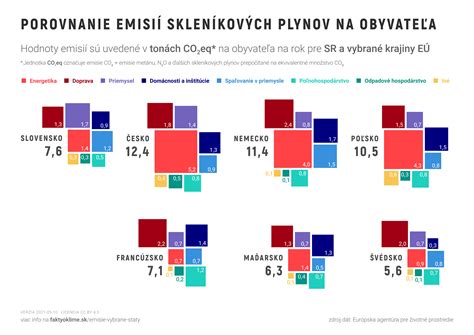

Pri ústredných kúreniach, ktoré slúžia na pokrytie celých častí mesta, sa musí brať zreteľ aj na ekologický aspekt, menšie znečistenie vzduchu, vrátane minimálneho lokálneho znečistenia z dôvodu, že centrálna vykurovacia stanica je ďaleko od vykurovaných objektov a väčšinou mimo obytnej zóny. Použitie ústredného kúrenia na základe dostupnosti miestnych palív minimalizuje znečistenie životného prostredia, najmä škodlivé emisie vzduchu. Výskum v oblasti systémov ústredného kúrenia ide dopredu míľovými krokmi, pretože tento spôsob vykurovania bol označený za najviac ekologický prakticky bez ohľadu na používaný druh paliva. Na základe Kjótskeho protokolu prijala EÚ smernicu o zavedení a rýchlom vývoji spoločnej výroby tepla v blízkej budúcnosti. To však neznamená, že vám stavebný úrad zakáže výstavbu malej kotolne vo vlastnom malom dome.
Ak priemerná denná teplota vzduchu nestúpne na viac ako 8 stupňov Celzia počas 120 po sebe nasledujúcich hodín, kotly sa uvedú do prevádzky. Zastavenie ich činnosti je povolené, keď sa vzduch vonku zahrieva nad rovnakú značku viac ako 120 hodín bez prestávky. V najvýznamnejších sociálnych zariadeniach začína dodávka tepla skôr. V každom centralizovanom vykurovacom systéme sú predpisy.
