V čase drahých energií je múdre ukladanie tepla kľúčové. Zatiaľ čo tepelné čerpadlo (TČ) a fotovoltaika (FVE) sú skvelými zdrojmi, skutočným mozgom a srdcom celého úsporného systému je akumulačná nádrž. Mnohí si myslia, že stačí zaobstarať tepelné čerpadlo a fotovoltaiku, ale čoskoro narazia na problém: FVE vyrába najviac cez deň, keď je potreba tepla nízka, zatiaľ čo TČ je najviac potrebné ráno a večer, kedy FVE nevyrába.
Práve akumulačná nádrž pôsobí ako nepostrádateľný prostredník, fungujúci ako tepelná batéria. Cez deň do nej TČ za pomoci lacnej elektriny z FVE „uloží“ teplo v podobe ohriatej vody, ktorú potom môžete pohodlne čerpať večer a v noci. Tým sa maximalizuje využitie vlastnej energie a minimalizuje sa drahý nákup zo siete.
Kľúčové aspekty akumulačných nádrží
Výber správneho objemu
Základom úspechu je precízny návrh a výber správneho objemu nádrže. Všeobecné pravidlo hovorí 50 až 70 litrov na každý 1 kW výkonu tepelného čerpadla. Pre systémy s fotovoltaikou však platí zásada: „väčšia je lepšia“. Väčší objem znamená väčšiu „tepelnú batériu“, ktorá dokáže pojať všetku prebytočnú energiu z FVE počas slnečného dňa. Tým sa zaistí dlhšia prevádzka domu bez nutnosti spínania TČ a maximalizujú sa úspory.

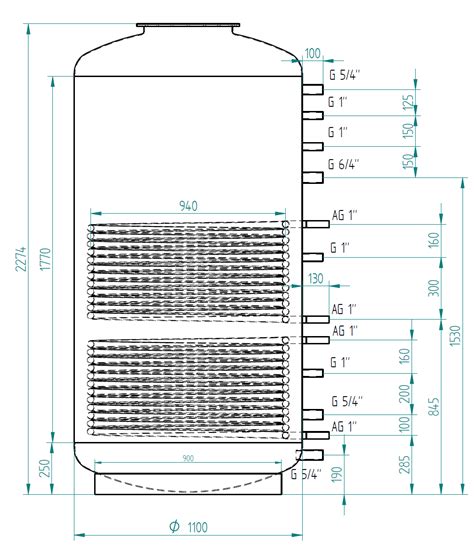

Typy akumulačných nádrží
Existujú rôzne typy akumulačných nádrží s odlišnými vlastnosťami:
- Nádrže bez výmenníka a bez izolácie: Slúžia na uchovanie tepla z jedného zdroja a zaisťujú stabilné vykurovanie.
- Nádrže s výmenníkom: Rozširujú možnosti využitia akumulačnej nádrže o ďalší vykurovací okruh zapojený cez teplovodný výmenník.
- Nádrže s kvalitnou izoláciou: Integrovaná izolácia znižuje tepelné straty a zvyšuje celkovú účinnosť systému.
Jednoduché akumulačné nádrže sa primárne hodia ku konvenčným zdrojom tepla, napríklad ku kotlom na tuhé palivá.
Návrh systému s tepelným čerpadlom a fotovoltaikou
Výkon TČ a FVE sa navrhuje s ohľadom na potreby domu a ciele, ktoré chceme dosiahnuť. Kľúčové sú faktory ako celková tepelná strata domu, metóda vykurovania a uvažovaná spotreba teplej úžitkovej vody (TÚV).
Požiadavky na tepelné čerpadlo a fotovoltaiku
- Tepelné čerpadlo musí mať dostatočný výkon na efektívne pokrytie všetkých potrieb domu a zároveň na efektívne „nabitie“ nádrže aj v chladnejších dňoch.
- Fotovoltaická elektráreň by mala byť dostatočne veľká, aby pokryla nielen bežnú spotrebu, ale poskytla aj dostatok prebytkov na uloženie do akumulačnej nádrže.
Princíp fungovania a riadenia
Keď FVE vyrába naplno, regulácia pošle prebytky do TČ, ktoré začne ohrievať vodu v akumulačnej nádrži na vysokú teplotu. Tým sa bezplatná slnečná energia efektívne premení na teplo a uloží na neskoršie využitie. Aj v zime dokáže FVE v priebehu niekoľkých hodín vyrobiť dostatok energie; regulácia to vie a cielene spustí TČ, aby „predkúrilo“ akumulačnú nádrž.
Inteligentné riadenie (napr. s technológiou SG-Ready) je mozgom systému, ktorý neustále sleduje výrobu FVE a stav nabitia akumulačnej nádrže. Jeho cieľom je čo najefektívnejšie využiť lacnú energiu na nabitie nádrže a čo najviac oddialiť nutnosť použitia drahej energie zo siete.
Konkrétne riešenia a skúsenosti
Spoločnosť TRIVEN s.r.o. ponúka široké spektrum akumulačných nádrží a iných systémov. V praxi akumulačný zásobník funguje ako zásobník tepla medzi kotlom a vykurovacím systémom, pričom zabezpečuje stabilné vykurovanie.
Ochrana spiatočky kotla a riadenie teploty
Ochrana spiatočky kotla (TV) sa rieši termostatickým ventilom alebo nabíjacou jednotkou, ktorá sleduje minimálnu teplotu vratnej vody do kotla. Pre správnu prevádzku sa odporúča namontovať snímače teploty v hornej a dolnej časti nádrže a riadiť nabíjanie a vybíjanie podľa teplôt. Pri podlahovom zmiešavacom systéme je zmiešavanie kľúčové pre ochranu podlahy a komfort bez prehrievania.
Stratifikácia teploty
Princíp stratifikácie (vrstvenia teploty) zabezpečuje, že horná časť zásobníka ostáva najteplejšia - odtiaľ sa berie voda do vykurovania, zatiaľ čo chladnejšia voda zostáva naspodku pre dohrievanie.
Kombinácia zdrojov tepla

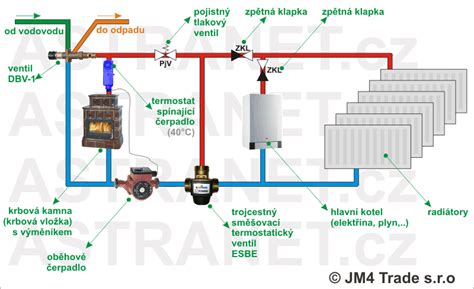

Akumulačná nádrž umožňuje kombinovať rôzne zdroje tepla. Do jednej nádrže môžete púšťať teplo z tepelného čerpadla aj iného zdroja, napríklad krbovej vložky s výmenníkom, solárnych termických panelov alebo záložného kotla. Zásobník tak pôsobí ako uzol hybridného systému.
Zabránenie častému zapínaniu (cyklovaniu)
Akumulačný zásobník zväčší objem vody a tepelnú zotrvačnosť systému, čím stabilizuje jeho chod a zabraňuje častému štartovaniu a vypínaniu kompresora tepelného čerpadla, ktoré by mohlo viesť k jeho opotrebovaniu a zníženiu životnosti.
Efektívne odmrazovanie a minimálny prietok
Pre tepelné čerpadlá typu vzduch-voda je dôležitý dostatočný objem teplej vody v okruhu pre efektívne odmrazovanie. Zásobník tiež zabezpečuje minimálny prietok vody cez výmenník tepelného čerpadla, čím predchádza chybám prietoku.
Využitie nízkej tarify
Akumulačný zásobník umožňuje naakumulovať teplo v čase lacnejšej elektriny (napr. v noci), čím sa pokryje denná spotreba tepla a šetria náklady. Dokonca aj krátkodobé odpojenie čerpadla viete vďaka zásobníku preklenúť bez pocitu chladu.
Praktické skúsenosti a výpočty
Pri voľbe vhodného objemu akumulačnej nádrže je potrebné zohľadniť výkon kotla a potreby domácnosti. Všeobecne platí, že na každý 1 kW výkonu kotla by malo pripadať aspoň 55 litrov objemu nádoby. Pre systémy s podlahovým vykurovaním sa odporúča objem 80 - 100 litrov na 1 kW výkonu zdroja vykurovania, keďže podlahové kúrenie samo o sebe slúži ako akumulačný prvok.
Akumulačná nádrž by mala byť umiestnená čo najbližšie ku kotlu, aby sa minimalizovali tepelné straty. Je dôležité zabezpečiť dostatočný priestor pre manipuláciu a údržbu.
Kdy a proč je povinná instalace akumulační nádrže u kotlů na pevná paliva?
Výhody a nevýhody akumulačných nádrží
Výhody:
- Úspora nákladov: Lepšie využitie lacnejšej energie (nočný prúd, prebytočná FVE energia) a zníženie spotreby drahšej elektriny.
- Zvýšenie efektivity: Tepelné čerpadlo pracuje v optimálnych podmienkach s vyšším COP.
- Predĺženie životnosti zariadení: Menej časté spínanie kompresora TČ a kotla.
- Zvýšenie komfortu: Stabilnejšie teploty v dome, preklenutie výpadkov dodávky elektriny.
- Možnosť integrácie viacerých zdrojov tepla: Hybridné systémy.
- Ekologickejšia prevádzka: Efektívnejšie využitie energie a zníženie emisií.
Nevýhody:
- Vyššie počiatočné náklady: Cena samotnej nádrže, montáže a zapojenia.
- Nároky na priestor: Zaberie fyzický priestor v technickej miestnosti.
- Tepelné straty: Aj dobre izolovaná nádrž má určité tepelné straty do okolia.
- Zložitejšia regulácia a návrh systému: Vyžaduje odborne navrhnutú a nastavenú reguláciu.
- Nie vždy výrazný prínos: V niektorých systémoch (napr. s podlahovým kúrením a inverterovým TČ) nemusí priniesť významné zlepšenie.
Pri rozhodovaní o inštalácii akumulačnej nádrže je vždy potrebné zohľadniť individuálne potreby, charakteristiky domu a celého vykurovacieho systému. Odborná konzultácia s kúrenárom alebo projektantom je kľúčová pre správny návrh a výber optimálneho riešenia.
