Tento priestorový termostat Unimat Prievidza je mimoriadne užitočný prístroj, ktorý si našiel široké uplatnenie najmä medzi chovateľmi. Okrem toho je možné ho použiť na spínanie a reguláciu rôznych systémov, ako je mrazenie, chladenie alebo ohrievanie vody, ako aj solárne systémy. Možností jeho využitia je nepochybne mnoho.
Funkcie Termostatu
Termostat ponúka širokú škálu funkcií pre presnú kontrolu teploty:
- Prepínanie medzi režimami pre chladenie a ohrievanie.
- Možnosť nastavenia rôznych teplotných hodnôt.
- Funkcia kalibrácie pre presné meranie.
- Nastavenie oneskoreného nábehu chladenia.
- Integrovaný alarm pre prípad prekročenia nastavených teplôt alebo zlyhania senzora.
Termostat je vybavený jedným relé, ktoré funguje ako spínač elektrického obvodu. Režim chladenia alebo ohrievania je možné meniť prostredníctvom menu.
Rozmery Termostatu
Pre úspešnú integráciu do vášho zariadenia sú dôležité nasledujúce rozmery:
- Rozmery prednej časti s displejom: 75 mm x 34.5 mm
- Odporúčaný výrez do panelu: 71 mm x 29 mm
- Celkové rozmery: 75 mm x 34.5 mm x 85 mm
- Dĺžka kábla so senzorom: 1 meter
Poznámka: Termostat je navrhnutý pre zabudovanie do panelu. Pri príprave panelu je potrebné myslieť na elektrické pripojenie.
Technické Parametre
Termostat disponuje nasledujúcimi parametrami:
- Teplotný rozsah: -50°C ~ +110°C (existujú aj verzie s rozsahom -20°C ~ +100°C)
- Zníženie rozsahu teplôt: 1°C - 30°C
- Zobrazovanie hodnoty v desatinách: 0.1°C
- Presnosť: ±0,3°C (v rozsahu -20°C~70°C)
- Zdroj napájania: 230V Striedavé napätie, 50/60Hz
- Spotreba elektrickej energie: Menej ako 3W
- Maximálny prúd relé: 5A/10A pri 240V (pre chladenie aj ohrievanie, existujú verzie 5A alebo 10A)

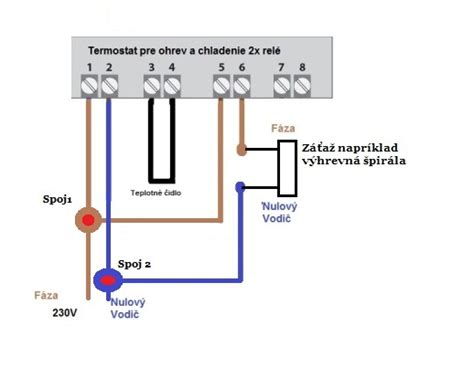

Schéma Zapojenia Termostatu
Na relé termostatu je možné pripojiť rôzne zariadenia, ako napríklad ohrievaciu špirálu, motor alebo keramický ohrievač.
Popis kontaktov:
- Kontakty 1 a 2: Pre relé.
- Kontakty 3 a 4: Pre napájanie (fáza a nulový vodič 230V).
- Kontakty 5 a 6: Slúžia pre továrenské nastavenia. Tieto kontakty sú blokované skratovaním obvodu a užívateľ ich nemôže modifikovať.
- Kontakty 7 a 8: Pre pripojenie teplotného čidla.
Príklad celkového systému: Termostat reguluje keramický ohrievač. Po dosiahnutí cieľovej teploty vypne relé, čím sa preruší elektrický prúd do ohrievača. Pri poklese teploty pod nastavenú hodnotu opäť zapne relé a ohrievač začne ohrievať na požadovanú teplotu.
Príklad Práce s Termostatom
Pre lepšie pochopenie fungovania termostatu si ukážeme príklad:
Režim ohrievania (H):
Ak nastavíte v menu HC na hodnotu "H" (ohrievanie) cieľovú teplotu na 40°C a hodnotu "C" (hysterézia) na 10°C, relé sa pri poklese teploty na 30°C (cieľová teplota mínus hodnota hysterézie) pripojí a znovu sa rozpojí pri dosiahnutí 40°C.
Režim chladenia (C):
Pre režim chladenia nastavte v menu HC na "C". Ak nastavíte cieľovú teplotu na 40°C a hodnotu hysterézie (CP) na 10°C, termostat zapne relé pri dosiahnutí 50°C a vypne ho, keď teplota klesne na 40°C.
Poznámka: Teplotné čidlo termostatu je umiestnené v kovovom obale.
Ovládanie a Nastavenie Termostatu
Ovládanie termostatu je intuitívne:
- Vypnutie: Stlačením tlačidla RST na 3 sekundy sa termostat vypne.
- Vstup do menu a nastavenia: Stlačením tlačidla SET sa dostanete do menu. V menu sa pohybujete pomocou šipiek ▲ (hore) a ▼ (dolu). Tieto šipky slúžia aj na nastavovanie hodnôt. Podržaním ktorejkoľvek šípky po dobu troch sekúnd sa číslice menia rýchlejšie. Tlačidlo SET slúži na potvrdenie voľby a výstup z nastavenia.
- Podrobné nastavenia: Stlačením tlačidla SET na 3 sekundy vstúpite do hlavného nastavenia. Pomocou šipiek vyberiete požadovanú možnosť v menu, opätovne stlačíte SET a následne šípkami nastavíte žiadanú hodnotu. Po nastavení stlačíte tlačidlo RST pre uloženie zmien.
Indikácia pomocou LED diód:
- WORK (svieti): Indikuje prevádzku (chladenie alebo ohrievanie).
- SET (svieti): Znamená, že ste v režime nastavovania termostatu.
Nastavenia Ohrevu a Chladenia
Pre výber prevádzkového režimu postupujte nasledovne:
- Stlačte tlačidlo SET na niekoľko sekúnd, aby sa zobrazilo menu.
- Vyberte kód HC a potvrďte stlačením SET.
- Termostat vám ponúkne dva módy: H (ohrievanie) alebo C (chladenie).
- Pomocou šipiek ▲ alebo ▼ vyberte požadovaný mód a potvrďte.
Funkcia Hysterezie
Hysterézia predstavuje maximálny interval medzi otvorením a zatvorením relé. Minimálny interval je 1°C a maximálny je 15°C.
Nastavenie Hysterezie:
- Stlačením tlačidla SET na 3 sekundy vstúpte do menu.
- Pomocou šipiek vyberte možnosť "D" (označujúcu hysteréziu) a opätovne stlačte SET.
- Pomocou šipiek nastavte požadovanú hodnotu hysterézie.
Kalibrácia Teploty na Termostate
Ak zistíte nezrovnalosť medzi skutočnou teplotou a teplotou zobrazovanou termostatom, môžete použiť funkciu kalibrácie. Pred kalibráciou odporúčame vykonať viacero meraní a zaznamenať odchýlku v požadovanom rozsahu teplôt. Pri kalibrácii je možné použiť kladné, záporné hodnoty aj nulu.
Nastavenie pre kalibráciu:
- Stlačte tlačidlo SET na 3 sekundy pre vstup do nastavení termostatu.
- Vyberte funkciu CA.
- Pomocou šipiek ▲ alebo ▼ vyberte, či chcete teplotu termostatu kalibrovať smerom nahor alebo nadol.
Názorný príklad kalibrácie: Ak reálna teplota na senzore je 25°C a termostat ju ukazuje tiež ako 25°C, hodnota CA je 0. Ak chcete, aby termostat ukazoval 26°C, nastavte CA na 1. Pre zobrazenie 24°C nastavte CA na -1. Táto funkcia je obzvlášť užitočná pre miesta, kde nie je možné umiestniť senzor priamo a teplota je odhadovaná.
Funkcia Spomaleného Štartu
V chladiacom móde sa termostat najprv zapne a následne, keď zmeria hodnotu alebo hysteréziu plus nastavenú hodnotu, spustí proces. Táto funkcia je odporúčaná pre zariadenia obsahujúce kompresor.
Nastavenie oneskorenia termostatu:
- Stlačením tlačidla SET vstúpte do menu.
- Vyberte funkciu "PT".
- Opätovne stlačte SET a pomocou šipiek ▲ alebo ▼ nastavte požadovaný parameter oneskorenia.
Horný a Dolný Limit (HS a LS)
Táto funkcia slúži na kontrolu termostatu nastavením horného a dolného limitu teploty.
Ak napríklad nastavíte HS limit na +15°C a LS limit na -10°C, teplota termostatu bude možné voliť iba v tomto rozsahu.
