Moderné bývanie čoraz častejšie využíva plynové spotrebiče na komfortné vykurovanie a ohrev vody. Pri ich inštalácii je však nevyhnutné dodržiavať prísne bezpečnostné pravidlá, najmä pokiaľ ide o umiestnenie v obytných priestoroch. Zatepľovanie budov a výmena okien menia podmienky prirodzenej infiltrácie vzduchu, čo si vyžaduje dôkladné overenie vhodnosti priestorov pre bezpečné používanie plynových spotrebičov. Proces spaľovania plynu produkuje nielen teplo, ale aj spaliny, ktoré je potrebné bezpečne odviesť. Kľúčové je zabezpečiť dostatočné vetranie priestoru, aby sa predišlo riziku udusenia alebo otravy oxidom uhoľnatým (CO), ktorého koncentrácia už na úrovni 0,05 % je životu nebezpečná.
Čo definuje plynový spotrebič a proces spaľovania?
Podľa Technického pravidla plynu TPP 704 01 Odberné plynové zariadenia na zemný plyn v budovách, je plynový spotrebič definovaný ako zariadenie, ktoré využíva energiu plynu jeho spaľovaním na rôzne účely, ako je príprava pokrmov, ohrev teplej vody, vykurovanie, chladenie alebo technologické procesy.
Dokonalé spaľovanie je proces, pri ktorom sa všetky horľavé zložky plynného paliva premenia na oxid uhličitý a vodnú paru. Podmienkou pre tento proces je dostatočný prísun spaľovacieho vzduchu, kde hodnota násobku stechiometrického objemu spaľovacieho vzduchu n musí byť väčšia ako 1 (n > 1). Naopak, nedokonalé spaľovanie nastáva, keď je na 1 m³ plynu dodané menej vzduchu, teda n < 1.
Nebezpečenstvo oxidu uhoľnatého (CO)
Oxid uhoľnatý (CO) je bezfarebný plyn bez chuti a zápachu, ktorý je ľahší ako vzduch a je výbušný. Pre ľudský organizmus je mimoriadne toxický. Už pri koncentrácii 10 ppm CO dochádza k zhoršeniu videnia a vnímania. Koncentrácia 100 ppm CO vyvoláva zvracanie, bolesti hlavy a vyčerpanosť, zatiaľ čo pri 250 ppm nastáva strata vedomia.
Otravy oxidom uhoľnatým často vznikajú v dôsledku absencie priameho odvetrania kotolne alebo kúpeľne do vonkajšej atmosféry, najmä v dobre utesnených objektoch a pri náhlych zmenách atmosférického tlaku.
Klasifikácia plynových spotrebičov
Plynové spotrebiče sa z hľadiska odvodu spalín a prívodu spaľovacieho vzduchu delia do troch základných tried zhotovenia: A, B a C.
Spotrebiče v zhotovení A
Spotrebiče v zhotovení A sú tie, ktoré odoberajú vzduch na spaľovanie z priestoru, v ktorom sú inštalované, a spaliny odvádzajú do toho istého priestoru. Ide o tzv. otvorený plynový spotrebič.
Pri týchto spotrebičoch je kľúčové dbať na dostatočný objem miestnosti a zabezpečiť dostatočnú výmenu vzduchu pre spaľovanie a uvoľnenie spalín. V prípade nedodržania týchto podmienok sa v miestnosti hromadia spaliny, klesá objem kyslíka a zhoršuje sa spaľovací proces. To vedie k nárastu koncentrácie škodlivých látok, najmä CO, a zvyšuje riziko otravy. Nebezpečenstvo predstavuje aj možnosť zhasnutia horákov, čo môže spôsobiť únik zemného plynu.
Spotrebiče je preto potrebné umiestňovať v priamo vetrateľných priestoroch s priemernou svetlou výškou minimálne 2,3 metra. Minimálne dovolené objemy miestností pre spotrebiče v zhotovení A sú uvedené v tabuľke (nie je priložená v texte). Odvod spalín by mal byť, pokiaľ je to možné, umiestnený mimo dýchacej zóny osôb.
Ak sa nad spotrebič umiestni odsávač pár, ktorý odvádza spaliny a paru do vonkajšieho priestoru, je možné znížiť povolené minimálne objemy miestnosti o 25 %. Ak miestnosť nespĺňa požiadavky, je potrebné ju prepojiť so susednou miestnosťou odstránením dverí alebo vytvorením neuzatvárateľných vetracích otvorov (0,02 m² pri podlahe a 1,8 m nad podlahou). Obe miestnosti však musia byť priamo vetrateľné.
Každá miestnosť so spotrebičom v zhotovení A musí byť vetraná alebo priamo vetrateľná. Každú hodinu sa musí vymeniť minimálne také množstvo vzduchu, ktoré zodpovedá najmenšiemu objemu miestnosti pri danom type spotrebiča, a to aj pri zatvorených oknách a dverách.
Najväčšie riziko pri prevádzke týchto spotrebičov predstavuje odvod spalín a zvýšená možnosť požiaru pri otvorenom plameni, ak nie sú dodržané odporúčané minimálne vzdialenosti od horľavých látok.

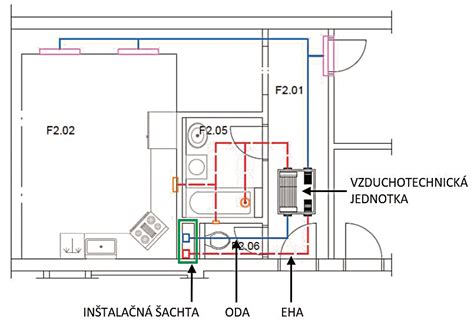

Spotrebiče v zhotovení B
Spotrebiče v zhotovení B odoberajú spaľovací vzduch z miestnosti, v ktorej sú umiestnené, ale spaliny odvádzajú spalinovou cestou (komín, dymovod) do vonkajšieho ovzdušia. Aj v tomto prípade ide o otvorený plynový spotrebič.
Tieto spotrebiče sa umiestňujú do vetraných priestorov. Pri spotrebičoch s atmosférickými horákmi a s prerušovačom ťahu platí, že na 1 kW príkonu spotrebiča pripadá najmenej 1 m³ objemu miestnosti.
Dostatočný objem miestnosti a prívod spaľovacieho vzduchu možno zabezpečiť viacerými spôsobmi:
- Umiestnením spotrebiča do oddeleného priestoru alebo skrine so samostatným trvalým prívodom vzduchu z vonkajšieho priestoru (otvor s prierezom min. 0,001 m² na 1 kW príkonu, najmenej však 0,02 m²).
- Umiestnením spotrebiča do miestnosti so samostatným trvalým prívodom vzduchu z vonkajšieho priestoru (otvor s prierezom min. 0,001 m² na 1 kW príkonu, najmenej však 0,02 m²), ideálne čo najnižšie nad podlahou.
- Prepojením miestnosti so spotrebičom so susednou miestnosťou trvalým odstránením vnútorných dverí alebo vytvorením neuzatvárateľných otvorov pri podlahe a vo výške 1,8 m nad podlahou. Každý otvor musí mať minimálny prierez 10 cm² na 1 kW príkonu spotrebiča.
- Prepojením spotrebiča v nepriamo vetrateľnej miestnosti s ďalšou miestnosťou.
Pri použití plynového prietokového ohrievača vody (trieda zhotovenia B) v priestore s vaňami a sprchami (ak je ohrievač chránený pred postriekaním vodou), pripadá na jeden spotrebič minimálne 20 m³ objemu miestnosti.
Spotrebiče v zhotovení C
Pri plynových spotrebičoch v zhotovení C sa neuplatňujú žiadne špecifické požiadavky na objem miestnosti a prívod spaľovacieho vzduchu, avšak je nevyhnutné dodržiavať požiadavky na požiarnu bezpečnosť. Typickými predstaviteľmi sú plynové kotly (tzv. turbo kotly) a podokenné plynové konvekčné ohrievače. Pri tomto type je dôležité dodržať správnu výšku vyústenia komínového telesa, aby unikajúce spaliny neobťažovali okolie.
Umiestnenie plynového kotla v domácnosti
Pri výbere miesta pre plynový kotol je potrebné zohľadniť nielen estetické hľadisko, ale predovšetkým technické normy a predpisy. Kotol nemusí byť skrytý, mnohé moderné modely majú elegantný dizajn a môžu byť integrované do kuchynskej linky alebo umiestnené na chodbe.
Kotol v kúpeľni
Kotol je možné umiestniť aj do kúpeľne, avšak je potrebné informovať sa u výrobcu, či má spotrebič zvýšené elektrické krytie, aby bol jeho pobyt v miestnosti so zvýšenou vlhkosťou bezpečný.
Stacionárny alebo závesný kotol
Kotly sa delia na stacionárne (pevne postavené na podlahe) a závesné (upevnené na stenu). Stacionárne kotly sú zvyčajne ťažšie, zatiaľ čo závesné majú menšie rozmery a jednoduchšiu montáž.
Požiadavky na priestor a pripojenie
Kľúčovým kritériom pre umiestnenie kotla je odvod spalín, ktorý sa realizuje do komína, cez stenu alebo strechu. Komín musí mať dostatočný prirodzený ťah, ktorý je zvyčajne udávaný výrobcom. V prípade nedostatočného ťahu sa používa turbo kotol.
Umiestnenie kotla musí umožňovať správne pripojenie na plynové potrubie, vykurovaciu sústavu a elektrickú sieť. Ak kotol slúži aj na prípravu teplej úžitkovej vody (TÚV), mal by byť umiestnený čo najbližšie k zriaďovacím predmetom (batérie, umývadlá, vane).
Požiadavky na priestor kotolne
Minimálna vzdialenosť kotla od horľavých predmetov by mala byť 20 cm. Zároveň je nutné zabezpečiť manipulačný priestor najmenej 80 cm okolo kotla.
Samotná miestnosť, v ktorej je kotol umiestnený, musí spĺňať nasledujúce požiadavky:
- Objem miestnosti: Najmenej 0,8 m³ na každý kilowatt výkonu kotla.
- Skladovanie materiálu: V miestnosti sa nesmie skladovať horľavý materiál.
- Vetranie: Miestnosť musí byť vetrateľná, suchá a bez možnosti vzniku či vírenia prachu.
- Dvere a okná: Hlavné dvere sa musia otvárať smerom von. Dvere a okná nesmú byť utesnené.
- Lokalita: Kotol v žiadnom prípade nepatrí do spálne či obývacej izby.
Pri inštalácii kotla s nižším výkonom (napr. 20 kW) je možné ho umiestniť do samostatnej kotolne, ak je cieľom centralizácia systémov. Špecifické požiadavky na objem priestorov závisia od typu kotolne a výkonu kotla.
Prirodzené svetlo a vetranie
Každá kotolňa v súkromnom dome musí mať prirodzené osvetlenie. Plocha okien je normalizovaná: na každý 1 m³ objemu priestoru musí pripadnúť minimálne 0,03 m² zasklenej plochy. Okrem toho je nevyhnutné zabezpečiť účinné vetranie a odvod splodín horenia komínom.
Konštrukčné a protipožiarne požiadavky
Samostatné kotolne pre plynové kotly s výkonom do 200 kW musia byť od ostatných miestností oddelené nehorľavou stenou s požiarnou odolnosťou minimálne 0,75 hodiny (napr. tehla, škvárový blok, betón).
Ak je kotolňa umiestnená v suteréne alebo podzemí, minimálna veľkosť sa zväčšuje: k povinným 15 m³ sa pripočítava 0,2 m² za každý kilowatt výkonu. Steny a stropy susediace s inými miestnosťami musia byť parotesné.
Pec v suteréne alebo podzemí s výkonom 150-350 kW musí mať samostatný východ na ulicu. Steny prístavby s kotolňou nesmú byť spojené so stenami hlavnej budovy.
Inštalácia kotlov v kuchyni
Plynové kotly s výkonom do 30 kW je možné inštalovať aj v kuchyni. Typ spaľovacej komory môže byť otvorený alebo uzavretý. Odvod spalín je možný do ventilačných potrubí, komína, alebo cez stenu na ulicu.
Nástenné kotly musia byť zavesené na nehorľavých stenách. Minimálna vzdialenosť od bočných stien by mala byť 10 cm. Ak steny nie sú nehorľavé, je povolená inštalácia na ťažko horľavé alebo horľavé materiály, ale po ich pokrytí omietkou alebo protipožiarnou clonou.
Protipožiarna clona pre plynový kotol sa zvyčajne vyrába z oceľového plechu, pripevneného na tepelnoizolačný materiál s hrúbkou minimálne 3 mm (napr. azbestová lepenka alebo lepenka z minerálnej vlny). Takéto riešenia sa často používajú pri kotolňach s vysokým výkonom kotla (nad 200 kW).
Špecifické požiadavky pre samostatné kotolne
Pri inštalácii plynového zariadenia v samostatnej kotolni je nevyhnutné dodržať všetky normy. Dvere vedúce z kotolne musia byť protipožiarne (odolnosť minimálne 15 minút), ideálne kovové. Ak sa v kotolni nachádza východ na ulicu, dvere by mali byť "slabo vystužené", aby v prípade výbuchu mohli byť ľahko pretlačené tlakovou vlnou.
Často sa do projektu zahŕňa aj požiadavka na prítomnosť otvoru v spodnej časti dverí s mriežkou, ktorý slúži na prívod čerstvého vzduchu. Tento otvor zabezpečí nepretržitú cirkuláciu vzduchu.
Vetranie a odvod splodín
Výpočet ventilačného výkonu sa odvíja od objemu miestnosti. Objem miestnosti sa vynásobí tromi a pridáva sa približne 30% rezerva. Napríklad pre miestnosť s rozmermi 3x3x2,5 metra (objem 22,5 m³) je potrebná trojnásobná výmena vzduchu, teda 67,5 m³.
Na zabezpečenie prirodzeného vetrania musí byť v spodnej časti steny umiestnený prívodný otvor s mriežkou. Výfukové potrubie by malo byť vyvedené cez strechu, prípadne cez hornú časť steny.
Požiadavky na kotolne pre kotly na tuhé palivo
Pri kotloch na tuhé palivo platia podobné požiadavky na objem, rozmery a materiály ako pri plynových kotoloch. Sú tu však špecifické požiadavky týkajúce sa inštalácie komína a miesta na skladovanie paliva.
Komín a skladovanie paliva
Prierez komína nesmie byť menší ako priemer výstupu kotla. Komín by mal byť navrhnutý s minimálnym počtom ohybov. V spodnej časti steny, pre nasávanie vzduchu, by mal byť vstup (okno) s plochou vypočítanou z výkonu kotla (napr. 8 štvorcových cm).
Kotol musí byť inštalovaný na nehorľavom základe. Ak sú podlahy v kotolni drevené, je potrebné položiť list azbestu alebo lepenky z minerálnej vlny a na vrch plech.
Elektrické rozvody a kotly na kvapalné palivo
Pri použití kotlov na uhlie je vedenie elektrických rozvodov výhradne skryté, s možnosťou uloženia do kovových rúrok. Zásuvky by mali byť napájané z napätia 42 V a vypínače musia byť utesnené.
Kotly na kvapalné palivo generujú zvýšenú hladinu hluku a charakteristický zápach, preto ich inštalácia do kuchyne nie je ideálnym riešením. V samostatnej miestnosti je dôležité zabezpečiť dobrú zvukovú izoláciu a zabrániť šíreniu zápachu cez dvere, čo si vyžaduje kvalitné tesnenie dverí.
Kombinované kotly
Kombinované kotly na plyn a drevo sú v podstate kotly na tuhé palivá s prídavným plynovým horákom. Tieto horáky sa dajú pomerne rýchlo vymeniť, čo robí kombinované kotly multifunkčnými.
Výhody a nevýhody kombinovaných kotlov
- Výhody: Úspora priestoru, možnosť prevádzky na dva druhy paliva, nezávislosť od jedného zdroja energie, energetická nezávislosť, možnosť použiť odolné liatinové výmenníky tepla.
- Nevýhody: Primitívna automatizácia alebo jej absencia, plynový horák sa často nepredáva ako súčasť balenia, vyššia hladina hluku horákov, oceľové výmenníky tepla sú náchylné na koróziu, vyššie požiadavky na ťah komína, malý výber modelov.
Nákup samostatného plynového a kotla na tuhé palivo môže byť ekonomickejší, s vyššou účinnosťou a funkčnosťou samostatných modelov. Kombinovaný kotol je výhodný v situáciách, keď je k dispozícii lacné tuhé palivo, alebo keď sa plánuje pripojenie plynu a dočasne je potrebné kúriť drevom.
Jednookruhové a dvojokruhové plynové kotly
Moderné plynové kotly sa delia na jednookruhové a dvojokruhové podľa počtu pripojených okruhov. Jednookruhové kotly slúžia výhradne na vykurovanie, zatiaľ čo dvojokruhové zabezpečujú aj ohrev úžitkovej vody.
Štruktúra a princíp činnosti jednookruhového kotla

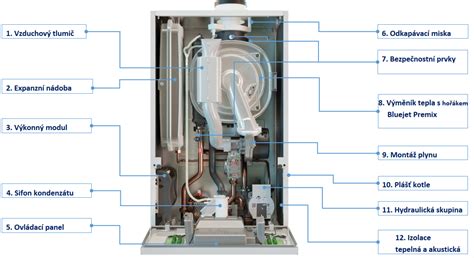

Konštrukcia jednookruhového kotla zahŕňa:
- Prívodné a spätné potrubia.
- Spaľovaciu komoru s horákom.
- Výmenník tepla.
- Komín.
- Riadiaci systém a elektronické prvky.
Niektoré modely môžu mať vstavaný expanzný tank a obehové čerpadlo. Princíp fungovania spočíva v spaľovaní zmesi vzduchu a plynu, pričom vzniknuté teplo sa cez výmenník tepla prenáša na ohrev chladiacej kvapaliny, ktorá cirkuluje vo vykurovacom okruhu a ohrieva radiátory.
Typy jednookruhových kotlov
- Podľa spôsobu inštalácie: nástenné a podlahové.
- Podľa typu spaľovacej komory: s otvorenou (prirodzený prívod vzduchu a odvod spalín) alebo uzavretou komorou (nútený prívod vzduchu a odvod spalín pomocou turbíny a koaxiálneho komína).
- Podľa princípu využitia tepelnej energie: konvekčné (len teplo zo spaľovania) a kondenzačné (s dodatočným výmenníkom tepla na získanie energie zo spalín).
- Podľa materiálu výmenníka tepla: liatinové (odolnejšie voči korózii, dlhšia životnosť) alebo oceľové (odolnejšie voči teplotným zmenám a mechanickým vplyvom).
- Podľa spôsobu zapálenia: s piezoelektrickým prvkom (manuálne zapálenie) alebo s automatickým zapálením.
- Podľa typu horáka: s obyčajnými (pevná intenzita plameňa) alebo modulovanými horákmi (nastaviteľná intenzita plameňa).
Výhody jednookruhových kotlov zahŕňajú jednoduchú inštaláciu, vysokú spoľahlivosť, pohodlie a bezpečnosť vďaka automatizácii, širokú škálu funkcií a nastavení, a často aj nižšiu cenu v porovnaní s dvojokruhovými kotlami. Ich nevýhodou je obmedzený rozsah použitia (iba na vykurovanie) a potreba dodatočného vybavenia na zabezpečenie teplej úžitkovej vody.
Pravidlá pre inštaláciu komína
Pre bezpečnú prevádzku plynového vykurovacieho zariadenia je nevyhnutné nielen dobré vetranie miestnosti, ale aj nepretržité odstraňovanie produktov spaľovania paliva. Komínové rúry musia byť navrhnuté a vyrobené podľa špecifických pravidiel.
Požiadavky na komínové systémy
- Pripojenie komína k ventilačnému potrubiu nie je prípustné.
- Komínové rúry sa vyrábajú z okrúhlej kovovej rúry (nerezová alebo uhlíková oceľ).
- Priemer výfukového potrubia musí byť väčší ako odbočné potrubie kotla.
- Pozdĺž dĺžky komína je povolené maximálne tri ohyby.
- Kovovú komínovú rúru je možné doplniť azbestobetónovou rúrou, ale s minimálnou vzdialenosťou 500 mm od odbočnej rúry komína.
- Výška komína závisí od tvaru strechy a miesta inštalácie.
- Inštalácia ochranného krytu na komín je zakázaná.

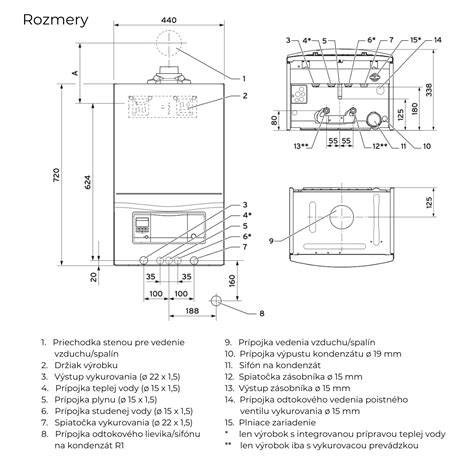

Požiadavky na inštaláciu klasického komína sú relevantné pre podlahové modely s otvorenou spaľovacou komorou. Pri nástenných kotloch sa často používa moderné riešenie - koaxiálny komín, ktorý sa montuje na vonkajšiu stenu a slúži na odvod spalín aj prívod vzduchu.
