Trojcestný zmiešavací ventil je kľúčovou súčasťou mnohých vykurovacích a chladiacich systémov, kde jeho hlavnou úlohou je regulovať teplotu zmiešavaním dvoch rôznych médií. V tomto článku sa zameriame na informácie týkajúce sa trojcestného zmiešavacieho ventilu KVS 12 DN40, pričom preskúmame jeho vlastnosti, možnosti použitia a princípy fungovania.
Typy trojcestných zmiešavacích ventilov
Existuje viacero typov trojcestných zmiešavacích ventilov, ktoré sa líšia konštrukciou, materiálom a spôsobom ovládania. Medzi bežne používané patria:
Trojcestný zmiešavací ventil ESBE VRG 131
Tento ventil je vyrobený z mosadze typu DZR, ktorá poskytuje ochranu proti vylúhovaniu zinku. Je vybavený nastavovacím ručným kolieskom so stupnicou a koncovými dorazmi. Akčný rádius ventilu je maximálne 90°. Pre jeho ovládanie je možné použiť servopohony ESBE rady 90 (vrátane regulátorov 90C) s adaptérom VRG 801, prípadne servopohony BELIMO. Všetky hlavné časti ventilu je možné vymeniť alebo pretesniť pomocou sady tesnení alebo kompletnej renovačnej sady.
Trojcestný zmiešavací ventil IVAR MIX 3
Pri tomto type ventilu sa objavila otázka ohľadom možnosti nastavenia konkrétnej teploty na výstupe. Odpoveď zdôrazňuje, že teplota na výstupe závisí od teplôt na vstupoch a od polohy ventilu. Ak nie je použitý servopohon, ručné nastavenie polohy ventilu vedie k výstupnej teplote, ktorá je variabilná v závislosti od vstupných teplôt. Pre presnú reguláciu teploty do podlahového kúrenia sa odporúča použiť servopohon ovládaný reguláciou, ktorá zabezpečí udržiavanie požadovanej výstupnej teploty.
Motorizované guľové ventily (napr. rad MBA130)
Tieto ventily sú určené na použitie v vykurovacích a chladiacich systémoch. Ventil MBA130 má tesnosť podľa normy EN12266-1 a je k dispozícii v DN20-25 s rôznymi typmi pripojení. Ovládanie je zabezpečené otočným pohonom, ktorý reaguje na riadiaci signál. Otvorenie ventilu prebieha proti smeru chodu hodinových ručičiek, uzavretie v smere hodinových ručičiek. Guľové kohúty je možné namontovať zvisle aj vodorovne, ale nie je prípustné ich zavesenie s hriadeľom smerom nadol. Dôležité je dodržiavať požiadavky podľa VDI 2035 týkajúce sa kvality vody.
HERZ S.3-CEST.PREPIN.VEN.
Tento ventil má pomer zatekania 100% a je dodávaný s plochým tesnením, bez pripojení rúrky (prechodky sa objednávajú samostatne). Je vhodný pre všetky termostatické hlavice HERZ so závitom M 28 x 1,5 a pre termopohony HERZ 1 7708 XX a 1 7709 3X s adaptérom 1 7708 90. Jeho primárnym použitím je zvýšenie teploty vratnej vykurovacej vody do zdroja tepla, čím chráni pred nízkoteplotnou koróziou. Maximálna prevádzková teplota je +110 °C a prevádzkový tlak 16 bar. Ventil je priamy, so zmiešavacím účinkom a fixne regulujúcim termostatickým skratom. Pracuje bez pomocnej energie a teplota na výstupe sa pohybuje okolo 55-63 °C, s prietokovou netesnosťou maximálne 10%. Súčasťou dodávky je vypúšťací ventilček.
Princípy fungovania a použitie
Trojcestné zmiešavacie ventily slúžia na reguláciu teploty v systémoch, kde je potrebné miešať teplú a studenú vodu, alebo miešať vodu z rôznych okruhov. Bežné aplikácie zahŕňajú:
- Podlahové vykurovanie: Podlahové vykurovanie je nízkoteplotný vykurovací systém, ktorý vyžaduje presnú reguláciu teploty vykurovacej vody, zvyčajne nižšej ako pri klasických radiátorových systémoch. Zmiešavacie ventily zabezpečujú, aby sa do podlahového systému dostávala voda s optimálnou teplotou, čím sa dosahuje ekonomická prevádzka a komfort. Použitie nízkoteplotných zdrojov tepla, ako sú tepelné čerpadlá, v kombinácii s podlahovým vykurovaním môže priniesť ďalšie úspory energie.
- Ochrana kotlov a zdrojov tepla: Niektoré ventily, ako napríklad HERZ S.3-CEST.PREPIN.VEN., sa používajú na zvýšenie teploty vratnej vody do zdroja tepla. Tým sa predchádza nízkoteplotnej korózii, ktorá môže poškodiť kotol alebo iný zdroj tepla.

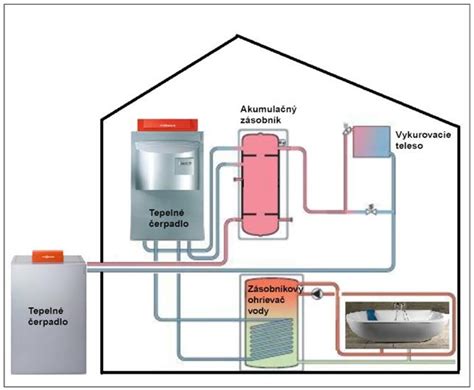

- Regulácia v rôznych systémoch: Vykurovacie systémy, systémy solárneho ohrevu, alebo systémy s tepelnými čerpadlami často využívajú trojcestné ventily na efektívnu reguláciu toku a teploty médií.
Pri inštalácii podlahového vykurovania je dôležité zvoliť správnu zmiešavaciu zostavu, ktorá zabezpečí zodpovedajúcu teplotnú reguláciu. Nedodržanie stanovených teplotných limitov podľa noriem ako ČSN EN 1264-1 až 4 môže viesť k problémom, vrátane zdravotných.
Materiály a konštrukcia
Materiály použité pri výrobe trojcestných zmiešavacích ventilov sú dôležité pre ich životnosť a odolnosť voči korózii. Bežne sa používa:
- Mosadz typu DZR (Dezincification Resistant): Odolná voči vylúhovaniu zinku, čo zabezpečuje dlhšiu životnosť ventilu, najmä v oblastiach s agresívnejšou vodou.
- Nerezová oceľ: Používa sa pre potrubia a fitinky, najmä v systémoch pitnej vody a plynu.
- Uhlíková oceľ: Používa sa v rôznych častiach potrubných systémov.
Konštrukcia ventilu môže zahŕňať ručné ovládacie kolieska, servopohony pre automatickú reguláciu, ako aj rôzne typy pripojení (závitové, lisovacie) na integráciu do existujúceho potrubného systému.
Inštalácia a údržba
Pri inštalácii guľových kohútov, ktoré môžu fungovať ako regulačné orgány, je dôležité dodržať pokyny výrobcu a príslušné normy (napr. VDI 2035). Zvislá aj vodorovná montáž je zvyčajne možná, avšak montáž s hriadeľom smerom nadol je neprípustná.
Pre systémy ako ALPEX, ALPEX - GAS a IVAR.PRESS FITTING SYSTEM sú k dispozícii špecializované lisovacie zariadenia. Tie je možné zapožičať na 14 dní zdarma prostredníctvom obchodných zástupcov alebo objednávkou na internetovej stránke. Absolvovanie odborných školení, ktoré dodávatelia odporúčajú, je dôležité pre správnu realizáciu inštalácií a získanie certifikátu.
Renovácia ventilov je možná vďaka dostupnosti sád tesnení alebo kompletných renovačných sád, čo predlžuje životnosť zariadenia a znižuje potrebu celkovej výmeny.
