Trojcestný ventil je neoddeliteľnou súčasťou mnohých hydraulických, vykurovacích a klimatizačných systémov. Jeho primárnou úlohou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. V závislosti od svojej konštrukcie dokáže tento komponent buď spojiť dva samostatné prúdy média do jedného, alebo rozdeliť jeden prúd na dva samostatné výstupy. Tieto zariadenia sú kľúčovým riadiacim prvkom v systémoch dopravy tekutín, kde plnia funkcie ako vypínanie, regulácia, odklonenie, zabránenie spätnému toku či stabilizácia parametrov.
Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín či plynov v komplexných systémoch, čo vedie k optimalizácii celkovej prevádzky inštalácie. Trojcestné ventily sú často integrované do vybavenia väčších zariadení a sú nevyhnutné v moderných inštaláciách, kde automatizácia a flexibilita prevádzky majú zásadný význam.
Konštrukcia a základné technické parametre
Konštrukcia (schéma) trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom v závislosti od konkrétnej aplikácie (spravidla v rozmedzí 20-40 mm). Vnútorný mechanizmus je navrhnutý s ohľadom na trvanlivosť a spoľahlivosť, čo je kritické pre systémy s vysokými nárokmi na bezpečnosť.
Materiálové vyhotovenie
Materiál, z ktorého je vyrobené telo ventilu, má priamy vplyv na jeho odolnosť a životnosť. V praxi sa stretávame s týmito materiálmi:
- Mosadz: Najžiadanejší materiál vďaka dlhej životnosti, malým rozmerom a nízkej hmotnosti. Často sa používa mosadz typu DZR s ochranou proti vylúhovaniu zinku.
- Bronz: Materiál s mimoriadne dlhou dobou prevádzky, vhodný pre medené okruhy.
- Liatina: Používa sa na rúry veľkého priemeru (nad 40 mm), pre súkromné domy je menej praktická.
- Uhlíková a nehrdzavejúca oceľ: Odolné alternatívy, pričom nehrdzavejúca oceľ vyniká odolnosťou voči oxidácii.
- Silumín: Nízkorozpočtové riešenie s nízkou pevnosťou, ktoré sa neodporúča pre profesionálne inštalácie.
Vnútorný mechanizmus a tesnenie
Väčšina ventilov je vybavená tesnením z EPDM, ktoré zaručuje spoľahlivú funkciu pri rôznych prevádzkových teplotách. Vnútorný uzamykací mechanizmus môže byť v niektorých modeloch keramický, čo zvyšuje odolnosť voči opotrebovaniu, vyžaduje však vysokú kvalitu média bez mechanických nečistôt.

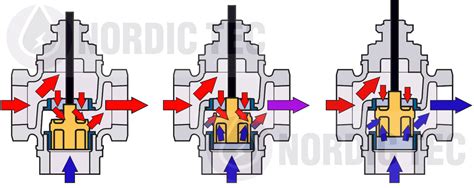

Princíp činnosti trojcestného ventilu
Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. Vo vnútri ventilu dochádza k zmene cesty média otáčaním vretena alebo pohybu gule/sektora. V závislosti od polohy vnútorného riadiaceho prvku sú možné tieto stavy:
- Úplne otvorený: Médium prúdi priamo z hlavného zdroja (napr. horúca voda z kotla) a dosahuje maximálnu teplotu.
- Zatvorený: Do výstupného prúdu prúdi iba médium z obtoku (napr. studená voda zo spiatočky).
- Napoly otvorený: Dochádza k zmiešavaniu prúdov, čím výstupný prúd získava požadovanú priemernú teplotu.
Dôležité je zdôrazniť, že tento ventil zvyčajne neblokuje toky úplne, ale ich presmeruje alebo upravuje ich pomer. Týmto spôsobom reguluje množstvo tepla dodávaného do systému.
How an FJVA thermostatic water valve works | Working animation
Typy trojcestných ventilov podľa funkcie
Trojcestné ventily sa primárne delia na dva základné funkčné typy:
| Typ ventilu | Princíp a konštrukcia | Hlavné použitie |
|---|---|---|
| Zmiešavací (Miešací) | Má dva vstupy a jeden výstup. Kombinuje vysokoteplotné a nízkoteplotné toky. | Regulácia teploty v podlahovom kúrení a radiátorových systémoch. |
| Rozdeľovací (Deliaci) | Má jeden vstup a dva výstupy. Rozdeľuje hlavný prúd na dve samostatné vetvy. | Systémy TÚV, ohrievače vzduchu a prepínanie medzi okruhmi. |
Trojcestný ventil s termostatom
Tento špeciálny typ, známy aj ako termostatický ventil, obsahuje vnútorný termostatický prvok, ktorý reaguje na zmeny teploty média. Automaticky prispôsobuje pomer miešania meniacim sa podmienkam, čím zaisťuje stálu teplotu na výstupe bez potreby externého napájania alebo ručného zásahu. Je kľúčový pre ochranu pred popálením v systémoch TÚV a stabilitu podlahového vykurovania.
Spôsoby ovládania a pohonu
Výber spôsobu ovládania závisí od požadovanej miery automatizácie systému:
- Manuálne ovládanie: Pomocou páky alebo otočného gombíka so stupnicou. Vhodné pre jednoduché inštalácie.
- Elektrický pohon (Servopohon): Umožňuje automatickú reguláciu na základe signálov z riadiacej jednotky. Je ideálny pre moderné HVAC systémy.
- Termostatická hlavica s diaľkovým senzorom: Reaguje na teplotu v konkrétnom mieste potrubia a mechanicky ovláda ventil.
- Pneumatický a hydraulický pohon: Používaný najmä v priemyselných aplikáciách.
Oblasti použitia v praxi
Trojcestné ventily nachádzajú široké uplatnenie v domácich aj priemyselných inštaláciách:
- Vykurovacie systémy: Zabezpečujú rovnomerný rozvod tepla a zabraňujú prehriatiu jednotlivých vetiev. Sú nevyhnutné pri kombinácii plynového kotla s podlahovým vykurovaním.
- Kotly na tuhé palivá: Tu plnia kritickú funkciu ochrany pred "studeným návratom". Zvyšujú teplotu vratnej vody nad 50-55 °C, čím zabraňujú kondenzácii na stenách kotla a jeho následnej korózii.
- Podlahové vykurovanie: Udržiavajú optimálnu teplotu vody (zvyčajne do 50 °C), čím chránia podlahovú konštrukciu.
- Teplá úžitková voda (TÚV): Umožňujú bezpečné miešanie vody, čím eliminujú riziko popálenia pri odbere.
- Priemysel: Regulácia prietoku korozívnych médií, olejov, pary či tekutých kovov.
Inštalácia a údržba
Správna montáž je nevyhnutná pre dlhú životnosť a funkčnosť ventilu. Pri inštalácii je potrebné dodržať nasledujúce kroky:
- Smer prietoku: Dodržiavajte značenie na tele ventilu (A, B, AB).
- Orientácia pohonu: Pri zmiešavacích ventiloch nesmie pohon ani termostatická hlavica smerovať nadol.
- Ochrana systému: Pred ventil sa odporúča nainštalovať filter na zachytávanie nečistôt a tlakomery pre kontrolu prevádzky.
- Prístupnosť: Ventil musí byť umiestnený tak, aby umožňoval jednoduchú údržbu alebo demontáž.
Medzi uznávaných výrobcov, ktorých produkty spĺňajú technické normy a deklarované parametre, patria značky Esbe, Danfoss, Honeywell, Valtec, Herz Armaturen či Caleffi. Pri výbere vždy porovnajte kapacitu systému s koeficientom priechodnosti zariadenia a zohľadnite maximálny pracovný tlak a teplotu.
