Trojcestné ventily: Kompletný sprievodca

Trojcestný zmiešavací ventil predstavuje kľúčové zariadenie v moderných vykurovacích a chladiacich systémoch. Jeho primárnou funkciou je miešanie horúcej a studenej vody s cieľom dosiahnuť presne požadovanú výstupnú teplotu. Tieto ventily nachádzajú široké uplatnenie v rôznych aplikáciách, vrátane rozvodov kúrenia a chladenia, podlahového vykurovania, ventilačných systémov, solárnych systémov, centrálnych rozvodov a tiež v systémoch pitnej a nepitnej vody.

Niektoré typy trojcestných ventilov sú navyše vybavené aj rozdeľovacou funkciou, čo rozširuje ich možnosti využitia.

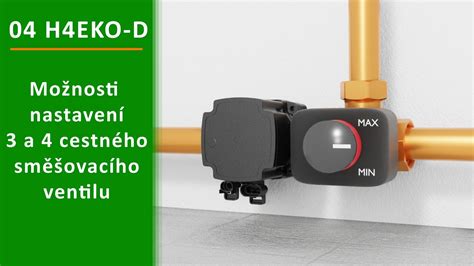

Ovládanie a možnosti nastavenia

Ovládanie trojcestných ventilov môže byť realizované tromi hlavnými spôsobmi:

• Manuálne: Pomocou nastavovacieho kolieska so stupnicou, ktoré umožňuje jednoduchú a intuitívnu reguláciu.
• Termostatická patróna: Umožňuje automatickú reguláciu teploty na základe nastavených hodnôt.
• Servopohon: Vyžaduje montáž vhodného adaptéra, ale poskytuje presné a automatizované riadenie prietoku a teploty. V ponuke sú dostupné servopohony renomovaných značiek ako Belimo či Esbe.

Všetky hlavné súčasti zmiešavacích ventilov sú navrhnuté pre ľahkú vymeniteľnosť, čo zjednodušuje údržbu a predlžuje životnosť zariadenia. Pre optimálnu funkciu a ochranu ventilu sa odporúča nainštalovať do systému pred ventil vhodný filter.

Široké spektrum využitia

Možnosti využitia trojcestných zmiešavacích ventilov sú mimoriadne rozsiahle:

• Rozvody a regulácia vykurovacej vody: Umožňujú presné nastavenie teploty zmiešanej vody pre vykurovacie systémy.
• Centrálne rozvody: Zabezpečujú optimálnu distribúciu tepla v budovách.

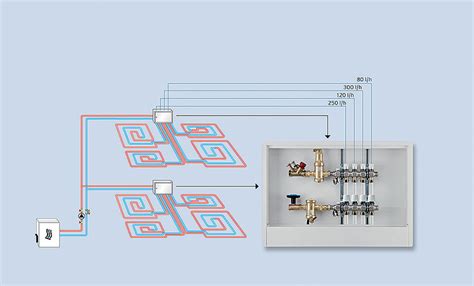

• Podlahové vykurovanie: Poskytujú presnú reguláciu teploty podlahového systému pre maximálny komfort.
• Solárne systémy: Pomáhajú optimalizovať využitie solárnej energie.
• Chladiace systémy: Používajú sa na reguláciu teploty v klimatizačných a chladiacich aplikáciách.
• Ventilačné systémy: Prispievajú k efektívnej regulácii teploty vzduchu.

Okrem zmiešavacej funkcie môžu niektoré typy trojcestných ventilov slúžiť aj ako rozdeľovacie kohúty, čím sa zvyšuje ich univerzálnosť.

Typy pripojení a konštrukcia

Pripojenie trojcestných ventilov je riešené rôznymi spôsobmi, aby vyhovelo špecifickým požiadavkám inštalácie:

• Závitové pripojenie: Môže byť realizované pomocou vonkajších alebo vnútorných závitov.
• Prírubové pripojenie: Vhodné pre väčšie priemery potrubí a náročnejšie aplikácie.

Ventily sú zvyčajne opatrené nastavovacím kolieskom so stupnicou, ktoré je možné jednoducho upraviť na ovládanie servopohonom pomocou vhodného adaptéra.

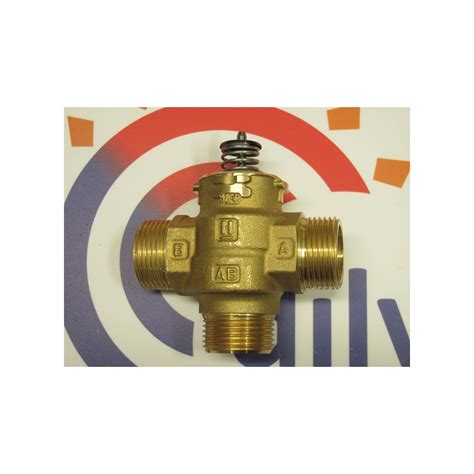

Trojcestné ventily pre meracie zariadenia

Špecifické typy trojcestných ventilov nachádzajú uplatnenie aj v oblasti meracej techniky, najmä v spojení s tlakomermi.

Funkcia a význam pre tlakomery

Trojcestný ventil namontovaný na potrubí pred tlakomerom vykonáva viacero dôležitých funkcií:

• Preplachovanie: Umožňuje prepláchnutie potrubia a odstránenie nečistôt.
• Preventívna kontrola: Slúži na pravidelnú kontrolu správnosti merania tlaku.
• Úplné vypnutie: Umožňuje izolovať tlakomer od systému na účely údržby alebo výmeny.

Vďaka tomuto ventilu je možné skontrolovať meracie zariadenie pripojením kontrolného tlaku k nemu. Trojcestný ventil tiež umožňuje čistenie výstupu meradla.

Poznámka: V domácnostiach sa na podobné účely často používa spätný ventil typu spojky. Inštalácia trojcestného ventilu pred tlakomerom je často podmienkou podľa stavebných predpisov (SNiP) a je nevyhnutná pre správnu funkciu a dlhú životnosť tlakomeru.

Typy trojcestných ventilov pre meranie tlaku

Existuje niekoľko druhov trojcestných ventilov používaných pre meranie tlaku:

• Trojcestný ťažný žeriav na meranie tlaku: Charakteristický napínanou verziou tesnenia.
• Korkové ventily: Existujú štyri hlavné druhy, líšiace sa typom závitov (rúrkové, metrické) na jednotlivých stranách. Často sú vyrobené z mosadze.
• Trojcestný guľový ventil s drenážnym tlakomerom: Obsahuje špeciálnu guľu s otvorom v tvare písmena „G“ alebo „T“.
• Guľový ventil s objímkou: Hoci nie je striktne trojcestný ventil, môže vykonávať podobné funkcie. Často je vyrobený z mosadze s chrómovou povrchovou úpravou.
• Trojcestný tlačidlový žeriav pre tlakomer: Moderné zariadenie, ktoré eliminuje nepretržitý vplyv tlaku média na merací mechanizmus. Meranie sa vykonáva stlačením tlačidla.

Princíp fungovania a polohy spínača

Trojcestný ventil sa vyznačuje schopnosťou zaujať niekoľko polôh spínača, čo mu umožňuje regulovať prietok média medzi tromi portami:

• Poloha č. 1: Zmiešavacia funkcia - spája dva vstupné prúdy do jedného výstupného.
• Poloha č. 2: Rozdeľovacia funkcia - rozdeľuje jeden vstupný prúd do dvoch výstupných.
• Poloha č. 3: Uzatváracia poloha - uzatvára jeden alebo viacero portov.

V jednej z polôh (často označovaná ako poloha č. 2) meracie zariadenie nemá priamy prístup k médiu v potrubí, ale je pripojené k vonkajšiemu okoliu, čo umožňuje jeho kontrolu alebo kalibráciu.

Inštalácia a nastavenie

Správna inštalácia a nastavenie trojcestného ventilu sú kľúčové pre efektívnu funkciu celého systému.

Ako pripojiť 3-cestný ventil?

Spôsob pripojenia závisí od špecifikácie inštalácie a primárnej funkcie ventilu (miešanie alebo rozdeľovanie). Ventil sa zvyčajne montuje na prívodnom potrubí, kde jedno médium vchádza z kotla a cez ďalšie dva porty smeruje do rôznych okruhov (napr. podlahové vykurovanie a radiátory).

Dôležité je dodržiavať smer prietoku vyznačený na ventile, aby sa zabezpečila jeho správna funkcia. Pri použití servopohonu je nevyhnutná jeho správna kalibrácia.

Nastavenie 3-cestného ventilu

Nastavenie ventilu sa odvíja od cieľovej teploty, ktorú je potrebné v danom okruhu dosiahnuť. Pri miešaní horúcej vody z kotla s chladnejšou vratnou vodou z inštalácie je potrebné ventil nastaviť tak, aby výsledná zmes mala optimálnu teplotu (napr. 55 °C pre radiátory, čo zodpovedá teplote 20-22 °C v miestnosti).

V systémoch s automatickým riadením servopohonom sa nastavenia konfigurujú v regulátore, ktorý riadi polohu ventilu na základe nameraných teplôt. Pri manuálnom nastavení je potrebné postupne regulovať ventil a monitorovať teplotu v okruhu.

Umiestnenie ventilu v systéme

Kľúčovou otázkou je, kde presne namontovať trojcestný ventil - na prívode alebo na návrate?

• Montáž na prívode: Umožňuje priamu kontrolu teploty vody smerujúcej do vykurovacieho okruhu. Toto je výhodné v inštaláciách, kde je potrebné zabezpečiť médium s vhodnou teplotou pre spotrebiče tepla a chrániť systém pred prehriatím.
• Montáž na návrate: Umožňuje reguláciu teploty vody vracajúcej sa do zdroja tepla. Toto je dôležité pre ochranu kotla pred príliš nízkou teplotou návratu, čo je kritické najmä pri kotloch na tuhé palivá.

V niektorých prípadoch sa odporúča montáž pred čerpadlom. Toto umiestnenie zabezpečuje efektívne miešanie alebo rozdeľovanie prúdov média pred jeho prečerpaním, čo prispieva k stabilnému prietoku a bráni kavitácii.

Rozdiel medzi 3- a 4-cestným ventilom

Hoci oba typy ventilov slúžia na reguláciu prietoku v vykurovacích systémoch, líšia sa konštrukciou a funkciou:

• 3-cestný ventil: Má tri prietokové porty. Môže buď miešať dva prúdy média do jedného výstupu, alebo rozdeľovať jeden prúd do dvoch okruhov.
• 4-cestný ventil: Disponuje štyrmi prietokovými portami. Môže súčasne fungovať ako miešací aj rozdeľovací ventil. Umožňuje reguláciu teploty na prívode aj na návrate, čo je výhodné v zložitejších systémoch, napríklad s kotlami na tuhé palivá, kde je potrebná presnejšia kontrola teploty návratu na ochranu kotla.

Diagnostika a riešenie problémov

Pokazený 3-cestný ventil môže spôsobiť nesprávnu funkciu vykurovacieho systému, prejavujúcu sa nerovnomerným rozložením tepla, príliš nízkou alebo nadmerne vysokou teplotou v miestnostiach.

Ako skontrolovať 3-cestný ventil?

Pre overenie správnej funkcie ventilu je potrebné vykonať:

• Vizuálnu kontrolu: Skontrolujte, či nie sú viditeľné žiadne mechanické poškodenia alebo netesnosti.
• Overenie činnosti servopohonu (ak je prítomný): Uistite sa, že servopohon reaguje na riadiace signály a správne pohybuje ventilom.
• Monitorovanie teploty a prietoku média: Sledujte, či ventil správne mieša alebo rozdeľuje prúdy média podľa nastavených hodnôt a či sa dosahuje požadovaná teplota v systéme.
