Voda v potrubí je pod určitým tlakom, ktorý je kľúčový pre správnu funkciu vodovodných a vykurovacích systémov. Ak je tlak vody príliš nízky, vysoký alebo neustále kolíše, môže to spôsobiť značné problémy. Na reguláciu a stabilizáciu tlaku vody sa používajú špeciálne regulačné ventily.
Regulačné ventily na vodu upravujú množstvo pretekajúcej vody, čím priamo ovplyvňujú tlak v systémoch. Niektoré z nich však plnia aj ďalšie dôležité funkcie, ako je uzatváranie, rozdeľovanie alebo miešanie vody. Vďaka tomu môžu efektívne riadiť nielen prietok a tlak, ale aj výslednú teplotu média. Zabezpečujú tak rovnomernú distribúciu teplonosnej kvapaliny na všetkých odberných miestach, čím prispievajú k tepelnému komfortu a zároveň chránia systém pred nadmerným mechanickým opotrebením spôsobeným vysokým tlakom.
Regulačné ventily sú obzvlášť dôležité vo viacpodlažných budovách, kde je potrebné garantovať dostatočný tlak aj vo vyšších poschodiach. Regulačné ventily na vodu môžu tlak nielen znížiť, ale aj zvýšiť. Redukčné ventily, ktoré sa inštalujú na domové alebo bytové prípojky vody, slúžia primárne na zníženie a stabilizáciu tlaku vody privádzanej z verejného vodovodného radu.
Na trhu existuje široká škála regulačných ventilov, ktoré sa líšia nielen účelom, ale aj spôsobom ovládania. Ventily s manuálnym ovládaním sa nastavujú pomocou otočného kolieska, zatiaľ čo zdvihové regulačné ventily sú ovládané automaticky pomocou servopohonu. Podľa počtu vstupov a výstupov sa ventily delia na:
- Dvojcestné ventily: Majú jeden vstup a jeden výstup, čím regulujú prietok a tlak v jednom potrubí.
- Trojcestné ventily: Okrem regulácie prietoku a tlaku slúžia aj na miešanie alebo rozdeľovanie tokov.
Pri výbere vhodného ventilu je dôležité zohľadniť nielen typ a spôsob ovládania, ale aj typ média, s ktorým bude ventil pracovať, pretože väčšina regulačných ventilov nie je kompatibilná s inými médiami. Rovnako je dôležitý aj typ vody, či ide o rozvody pitnej vody, teplej úžitkovej vody (TÚV) alebo vykurovacej vody. Na základe týchto parametrov sa volí zodpovedajúca dimenzia ventilu a výrobný materiál, ktorý je kľúčový pre dodržanie hygienických štandardov a zabránenie korózii.
Ďalšími dôležitými parametrami sú maximálny prietok, tlak a typ či veľkosť pripojenia. Inštalácia ventilu prebieha vždy podľa smeru prúdenia vyznačeného na jeho tele.
Regulačné ventily sú zvyčajne bezúdržbové. Aby sa však predišlo ich poškodeniu a predĺžila sa ich životnosť, odporúča sa pred ventil nainštalovať filter mechanických nečistôt. Mechanické častice totiž môžu spôsobiť zanášanie ventilu, skrátiť jeho životnosť a znížiť jeho funkčnosť.
Princíp fungovania a konštrukcia trojcestného ventilu
Trojcestný ventil je riadiaci komponent v systémoch dopravy tekutín, ktorý môže plniť rôzne funkcie, ako je vypínanie, regulácia, odklonenie toku, zabránenie spätnému toku, stabilizácia napätia alebo prepad. Trojcestné ventily sa dajú použiť na reguláciu prietoku rôznych typov tekutín, vrátane vzduchu, vody, pary, korozívnych médií, bahna, oleja, tekutých kovov a rádioaktívnych médií.
Základný princíp fungovania trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku, médium môže byť smerované do jedného z dvoch výstupov, alebo môže dôjsť k jeho zmiešaniu v požadovaných pomeroch.
Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Keď je vreteno v určitej polohe, médium preteká prvým výstupom. V inej polohe je prietok presmerovaný do druhého výstupu. V prípade miešacieho ventilu umožňuje pohyb vretena spojenie dvoch prúdov média do jedného, čím sa dosahuje presná regulácia teploty alebo tlaku.
Konštrukcia trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom je vnútorný mechanizmus zodpovedný za riadenie prietoku, ktorý umožňuje precíznu kontrolu smeru a objemu prietoku. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom.
Trojcestný ventil sa delí hlavne na typ L a typ T:
- Trojcestný ventil typu L: Primárne slúži na distribučnú funkciu. Princíp jeho fungovania je jeden prívod a jeden výstup, pričom ventil riadi smer toku medzi dvoma z troch pripojení.
- Trojcestný ventil typu T: Je zložitejší a delí sa na dva typy: zmiešavací a rozdeľovací. Má štyri sedlá ventilu, na rozdiel od typu L, ktorý má dve.
Zmiešavací trojcestný ventil typu T: Má jeden vstup a dva výstupy. Táto konštrukcia je vhodná pre miešanie dvoch rôznych médií. Ak sa tlak na vstupnom konci líši alebo je nižší ako na výstupnom konci, je potrebné pred ventil nainštalovať spätný ventil.
Rozdeľovací trojcestný ventil typu T: Má dva vstupy a jeden výstup. Používa sa na oddelenie horúcej vody v systémoch teplej úžitkovej vody alebo v potrubí ohrievačov vzduchu.

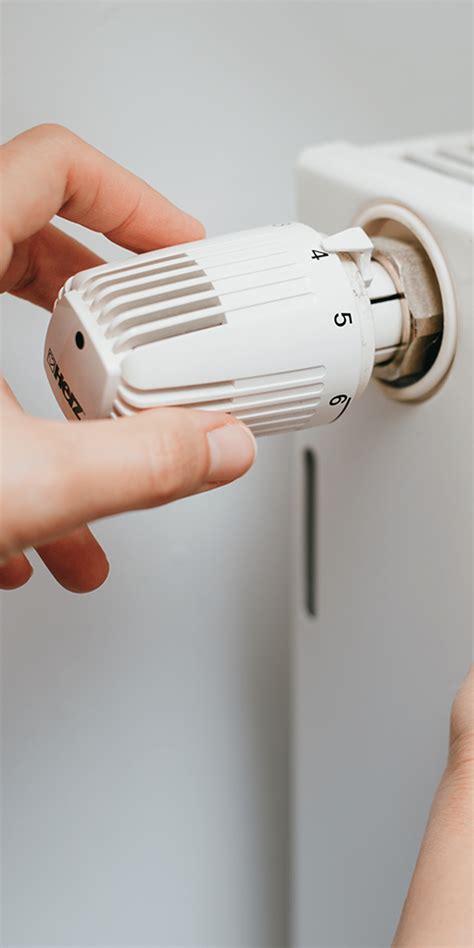

Trojcestný termostatický ventil
Trojcestný termostatický ventil je špeciálna súčasť vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka vstavanému termostatu ventil automaticky reguluje pomer horúcej a studenej vody, čím udržiava stálu, požadovanú výstupnú teplotu. Toto je kľúčové pre zabezpečenie tepelného komfortu a bezpečnosti používateľov, napríklad zabránenie popáleninám v systémoch TÚV.
Tento typ ventilu tiež prispieva k úspore energie eliminovaním náhlych skokov teploty. Konštrukcia zmiešavacieho trojcestného termostatického ventilu zahŕňa tri pripojenia: jedno pre studenú vodu, druhé pre horúcu vodu a tretie pre výstup miešanej vody.
Termostat vo ventile hrá kľúčovú úlohu. Reaguje na zmeny teploty vody a prispôsobuje prietok studenej a horúcej vody, čím zabezpečuje stálu výstupnú teplotu. V prípade poklesu teploty na výstupe ventil zníži množstvo studenej vody a zvýši prítok teplej.
Použitie trojcestného termostatického ventilu v systémoch
V systémoch ústredného kúrenia (ÚK):
- Termostatický miešací ventil zohráva kľúčovú úlohu v udržiavaní správnej teploty vody dodávanej do vykurovacích systémov.
- Reguluje pomer medzi teplou a studenou vodou, čím stabilizuje teplotu vody cirkulujúcej v okruhu.
- Pomáha udržiavať stabilnú teplotu vykurovacieho média, čo vedie k zníženiu spotreby energie a zlepšeniu tepelného komfortu.
V systémoch teplej úžitkovej vody (TÚV):
- Termostatické ventily chránia pred popáleninami.
- Pri ohrievaní vody v zásobníku nad 60 °C (na elimináciu baktérií Legionella) miešací trojcestný ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov na bezpečnú úroveň.

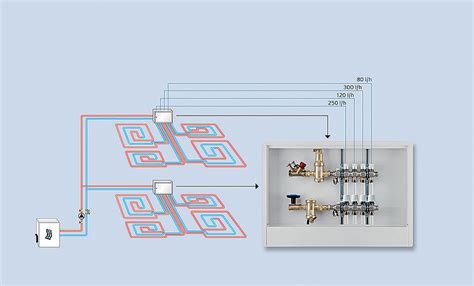

V inštaláciách podlahového vykurovania:
- Trojcestný termostatický ventil je kľúčovým prvkom.
- Kontroluje teplotu vody dodávanej do systému, čím zabezpečuje rovnomerné rozdelenie tepla.
- Zabraňuje prehriatiu podlahového vykurovania a zníženiu jeho účinnosti.
Výber a inštalácia trojcestného ventilu
Pri výbere správneho trojcestného termostatického ventilu je dôležité zohľadniť niekoľko kľúčových aspektov:
- Priemer závitov pripojení: Musí byť kompatibilný s potrubím inštalácie pre správnu montáž a tesnosť.
- Materiál ventilu: Ovplyvňuje odolnosť a koróznu odolnosť.
- Rozsah regulácie v °C: Ponúkaný rozsah nastavenia teploty.
- Pracovný tlak: Ventil musí byť prispôsobený tlakovému rozsahu v inštalácii.
- Spojovací prvok v balení: Ak je súčasťou dodávky.
Inštalácia trojcestného termostatického ventilu vyžaduje presné dodržiavanie pokynov výrobcu. Dôležité je zabezpečiť správne tesnenie spojov, aby sa predišlo únikom. Po inštalácii sa nastavuje požadovaná teplota vody pomocou regulačného kolieska, zvyčajne v rozsahu 30-60 °C.
Pri vykurovaní môže voda dosiahnuť teplotu 80-90 °C. Zatiaľ čo pre potrubia s radiátormi je to často prijateľné, pre teplé podlahy je takáto teplota príliš vysoká. Preto sa v týchto systémoch používa trojcestný ventil.
Konštrukcia a materiály trojcestného ventilu
Trojcestný ventil, často nazývaný aj „t-kus“, má dizajn pripomínajúci odpalisko s tromi vývodmi. Produkt sa skladá z niekoľko častí:
- Tesnené telo: Vyrobené z kovu ako liatina, bronz, uhlíková oceľ alebo mosadz.
- Uzávierka: S otvormi rôznych tvarov, ktorá reguluje prietok.
- Tri dýzy (otvory): Výstup, prívod teplej vody a prívod studenej vody.
Ďalšie vlastnosti, ktoré môžu byť uvedené na obale, zahŕňajú:
- Typ ventilu: Kónický, valcový alebo guľový.
- Princíp upevnenia: Prírubový, kolíkový, spojovací, zváraný alebo na hrdlo.
- Mechanika (pristátie) vo ventile: Napínacia alebo upchávka.
- Spôsob ovládania: Manuálny, riadiaci alebo elektronický.
- Tvar zaslepovacieho ventilu: S, T, L.
- Doplnenie o ďalšie senzory alebo zariadenia.
Moderné ventily sú veľmi žiadané a aktívne sa používajú v rôznych oblastiach, vrátane moderných vykurovacích sietí, kde je potrebné neustále prispôsobovať pomery pri miešaní rôznych prúdov chladiacej kvapaliny. Pre domáce použitie sú často dostačujúce termostatické zmiešavacie ventily.
Výhody a nevýhody trojcestného ventilu
Pozitívne vlastnosti zariadenia zahŕňajú:
- Kompaktná veľkosť.
- Vysoká úroveň funkčnosti.
- Jednoduché používanie a údržba.
- Dobrá tesnosť tesnenia.
- Dlhá životnosť.
- Nízka úroveň hydraulického odporu.
- Nedostatok stagnujúcich zón.
- Ľahká inštalácia.
- Nie je potrebná denná údržba.
- Pohodlné a ľahké prepínanie.
Napriek všetkým výhodám má jeho práca aj niekoľko nevýhod, ktoré však nie sú v texte špecifikované.

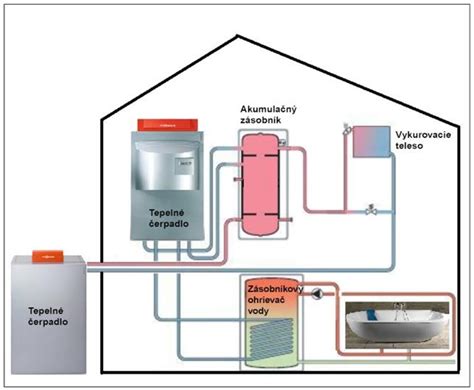

Ako funguje trojcestný ventil vo vykurovacom systéme
Princípom činnosti ventilu je zmiešavanie prúdov vody s rôznymi teplotami. Cieľom je predĺžiť životnosť vykurovacieho kotla a zabezpečiť jeho ekonomickejšiu prevádzku.
Trojcestný ventil zmieša ohriatu vodu s ochladenou vodou po prechode cez vykurovacie zariadenie a nasmeruje ju späť do kotla. Súčasne s miešaním ventil tiež rozdeľuje prietoky. Automatizácia riadiaceho procesu sa dosahuje pomocou snímača teploty s termostatom, pričom najlepšie funguje elektrický pohon.
Ventil sa inštaluje na miesta potrubia, kde je potrebné rozdeliť obehový tok na dva okruhy: s konštantným alebo variabilným hydraulickým režimom.
- Konštantný hydraulický režim: Vhodný tam, kde je dôležitá kvalita teplonosnej kvapaliny a jej objem.
- Variabilný režim: Vhodný pre objekty, kde nie sú hlavné ukazovatele kvality, ale dôležitý je kvantitatívny koeficient prietoku.
V porovnaní s dvojcestnými ventilmi, trojcestný ventil nemôže úplne uzavrieť prietok v konštantnom hydraulickom režime. Je však schopný prekrývať striedavý smer, čo umožňuje reguláciu tlaku a prietoku.
Kombináciou dvoch dvojcestných ventilov získame trojcestnú konštrukciu, kde oba ventily pracujú opačne (keď je jeden zatvorený, druhý sa otvára).
Typy trojcestných ventilov podľa princípu činnosti
Podľa princípu činnosti sa trojcestné ventily delia na dva poddruhy:
1. Miešacie ventily
Tieto ventily majú jeden výstup a dva prívody. Ich hlavnou funkciou je miešanie dvoch prúdov s cieľom znížiť teplotu chladiacej kvapaliny. Sú ideálne pre systémy podlahového kúrenia.
Nastavenie teploty výstupného média je jednoduché, ak poznáme teplotu prichádzajúcich prúdov a presne vypočítame proporcie každého z nich.
2. Rozdeľovacie (separačné) ventily
Tieto ventily majú jeden vstup a dva výstupy. Rozdeľujú hlavný prietok na dve časti. Používajú sa na oddelenie horúcej vody v systémoch teplej úžitkovej vody alebo v potrubí ohrievačov vzduchu.
Vzhľadovo sa oba typy ventily nelíšia, ale ich vnútorná konštrukcia je odlišná. Miešací ventil má vreteno s jedným guľovým ventilom, zatiaľ čo deliaci ventil má na jednom stonke dva ventily, ktoré sú inštalované vo výstupných potrubiach.
Typy ventilov podľa konštrukcie a ovládania
Okrem funkčného delenia na miešacie a rozdeľovacie, sa ventily delia aj podľa ďalších kritérií:
- Mechanika uzávierky: Napínacia alebo upchávka.
- Tvar zástrčky: V tvare L, T, S.
- Typ uzávierky: Valcové, guľové, kužeľové.
- Spôsob pripojenia k okruhu: Pomocou spojky, príruby, zvárania.
- Spôsob riadenia: Automatický, poloautomatický, manuálny.
Podľa konštrukcie sa ventily delia na:
- Sedlové ventily: Princíp činnosti je založený na vertikálnom pohybe tyče, ktorá nastavuje „sedlo“. Často sa používajú ako zmiešavacie ventily a ovládajú sa elektromechanickým pohonom.
- Rotačné ventily: Kľúčovým prvkom je rotačný sektor. Tyč pôsobí na guľový ventil, ktorý čiastočne alebo úplne preruší prívod chladiacej kvapaliny. Táto schéma sa nazýva „loptička“. Tieto zariadenia majú zvýšenú odolnosť proti opotrebovaniu a sú prispôsobené veľkým teplotným rozdielom.
Ovládanie a nastavenie trojcestného ventilu
Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi:
- Ručné ovládanie: Pomocou páky alebo otočného gombíka, bežné v jednoduchých inštaláciách.

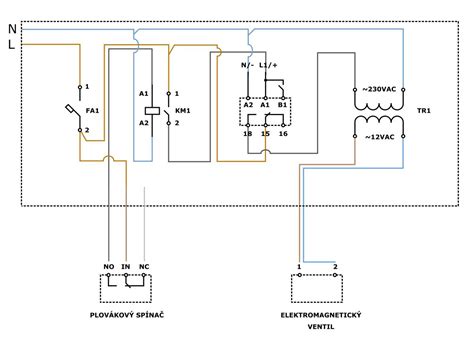

- Elektronické ovládanie: Používa sa v moderných systémoch, poskytuje vyššiu presnosť a automatizáciu. Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu na základe riadiacich signálov.
Pre optimálnu funkciu trojcestného ventilu je kľúčové jeho správne nastavenie, najmä v kontexte inštalácie ústredného kúrenia (ÚK).
Trojcestný ventil s termostatom (trojcestný termostatický ventil) automaticky reguluje teplotu média. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čím udržiava stálu, nastavenú teplotu. Eliminuje potrebu ručného nastavovania, zvyšuje komfort a energetickú efektívnosť.
Výhody trojcestného termostatického ventilu
- Automatická regulácia teploty.
- Zvýšený komfort používania.
- Energetická efektívnosť.
- Minimalizácia rizika popálenín (v systémoch TÚV).
- Zabránenie nízkoteplotnej korózii kotla.
- Stabilná teplota v systémoch podlahového vykurovania.
Pohonné mechanizmy
Typ hnacieho mechanizmu pre ventily môže byť rôzny:
- Hydraulický.
- Elektromechanický: Zahŕňa jednoduché termostatické pohony a pohony s termostatickou hlavicou a diaľkovým senzorom.
- Pneumatický.
- Ručný: Manuálne nastavenie otočením uzáveru.
Elektricky ovládané ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom, čo umožňuje naprogramovať teplotný režim.
Použitie trojcestných ventilov
Trojcestné ventily nachádzajú široké uplatnenie v rôznych oblastiach:
- Vykurovacie systémy: Na reguláciu teploty v miestnostiach, zabezpečenie rovnomerného rozvodu tepla a zabránenie prehriatiu.
- Systémy teplej úžitkovej vody (TÚV): Na miešanie teplej a studenej vody pre bezpečnú teplotu.
- Klimatizačné systémy: Na presné prispôsobenie teploty a prietoku vzduchu.
- Priemyselné inštalácie: Na reguláciu prietoku rôznych typov tekutín.
- Systémy podlahového vykurovania: Na udržiavanie optimálnej teploty vody.
- Kotly na tuhé palivá: Na boj proti kondenzácii vo vratnom okruhu.
Inštalácia trojcestného ventilu
Správna montáž trojcestného ventilu je kľúčová pre jeho funkciu a životnosť. Je potrebné dodržiavať niekoľko základných krokov:
- Správna orientácia: Ventil sa inštaluje podľa značiek na tele označujúcich smer prietoku.
- Typ ventilu: Rozlišujú sa modely so symetrickým (T-tvar) alebo asymetrickým (L-tvar) dizajnom.
- Umiestnenie pohonu: Pri zmiešavacom ventile nesmie byť pohon alebo termostatická hlavica umiestnená smerom nadol.
- Príprava potrubia: Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na nečistoty.
- Prístupnosť: Ventil by mal byť nainštalovaný na mieste umožňujúcom ľahký prístup pre kontrolu a údržbu.
- Doplnkové komponenty: Pred a za ventilom sa odporúča inštalovať tlakomery a filter na zachytávanie nečistôt. Vhodné je aj inštalovať vyvažovací ventil.
- Rovné úseky: Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom.
Pri inštalácii zmiešavacieho ventilu do systému diaľkového vykurovania môžu byť potrebné ďalšie komponenty ako prepojka na škrcenie tlaku alebo vyvažovací ventil.
Výrobcovia a výber trojcestného ventilu
Na trhu je dostupná široká škála trojcestných ventilov od rôznych výrobcov. Pri výbere je dôležité zohľadniť:
- Renomovaní výrobcovia: Odporúča sa uprednostniť produkty od overených značiek ako Esbe, Danfoss, Valtec, Honeywell alebo Navien.
- Materiál: Produkty z medi alebo mosadze majú väčšiu odolnosť proti opotrebovaniu.
- Technické parametre: Úroveň tlaku, maximálna teplota chladiacej kvapaliny, prípustný pokles tlaku a objem vody prechádzajúcej ventilom.
- Kapacita: Výkon vodovodného systému by mal byť porovnaný s koeficientom priechodnosti zariadenia.
