Tento článok zhromažďuje odpovede na najčastejšie otázky používateľov týkajúce sa trojcestných ventilov a zároveň dopĺňa rozsiahle informácie o tejto dôležitej súčasti vykurovacích systémov.
Čo je trojcestný ventil a ako funguje?
Trojcestný ventil, často nazývaný aj trojcestný zmiešavač, je zariadenie, ktoré reguluje prietok média (napríklad vody) medzi tromi portami. To umožňuje jeho miešanie alebo rozdeľovanie. Schéma fungovania trojcestného ventilu spočíva v smerovaní prúdu média z jedného vstupného portu do dvoch výstupných portov alebo naopak - v spájaní dvoch prúdov do jedného.
Vďaka tomu dokáže tento ventil presne kontrolovať teplotu a prietok v systémoch vykurovania alebo chladenia. Jeho hlavnou funkciou je miešanie dvoch prúdov média s rôznou teplotou alebo rozdeľovanie jedného prúdu do dvoch okruhov. Trojcestný ventil umožňuje udržiavať optimálnu teplotu v inštaláciách, čo je kľúčové pre efektívne fungovanie systémov podlahového vykurovania, centrálneho vykurovania a klimatizácie.
Typy trojcestných ventilov: Miešacie a rozdeľovacie
Trojcestné ventily možno rozdeliť podľa ich primárnej funkcie:
- Miešací ventil: Slúži na spojenie dvoch prúdov média - horúceho a chladnejšieho - za účelom dosiahnutia stabilnej teploty, ktorá následne smeruje do vykurovacieho alebo chladiaceho okruhu.
- Rozdeľovací ventil: Rozdeľuje jeden prúd média do dvoch rôznych okruhov. To je užitočné v systémoch, kde je potrebné súčasne zásobovať dva nezávislé okruhy, napríklad radiátory a bojler.
Rozhodnutie o výbere ventilu teda závisí od potrieb inštalácie - ak je potrebné stabilné miešanie a kontrola teploty, zvoľte miešací ventil.
Montáž trojcestného ventilu
Otázka, ako pripojiť trojcestný ventil, závisí od špecifikácií inštalácie a jej funkcie, či má ventil miešať alebo rozdeľovať prúdy média. Zvyčajne sa trojcestný ventil montuje na prívodnom potrubí, kde jedným portom vchádza médium z kotla a dvoma ďalšími portami vychádza do rôznych okruhov (napríklad podlahového vykurovania a radiátorov). Dôležité je, aby smery prietoku zodpovedali označeniam na ventile, čo zabezpečí jeho správnu funkciu.
Trojcestný ventil by mal byť namontovaný pred čerpadlom. Takéto umiestnenie umožňuje efektívne miešanie alebo rozdeľovanie prúdov média pred jeho prečerpaním. Ventil pred čerpadlom zabezpečuje stabilný prietok a bráni kavitácii, ktorá by mohla poškodiť čerpadlo.
Kam namontovať: Na prívode alebo na návrate?
Trojcestný ventil môže byť namontovaný ako na prívode, tak aj na návrate, v závislosti od požadovaného efektu vo vykurovacom alebo chladiacom systéme.
Montáž na prívode:
- Regulácia teploty: Umožňuje kontrolu teploty vody smerujúcej do vykurovacieho okruhu. To je užitočné v inštaláciách, kde je dôležité zabezpečiť médium s vhodnou teplotou pre spotrebiče tepla.
- Ochrana pred prehriatím: Miešací ventil v tomto prípade chráni inštaláciu pred prehriatím, najmä v situáciách, keď zdroj tepla (napríklad kotol) dodáva médium s vysokou teplotou.
Montáž na návrate:
- Regulácia teploty návratu: Umožňuje reguláciu teploty vody vracajúcej sa do zdroja tepla. Týmto spôsobom možno chrániť kotol pred príliš nízkou teplotou návratu, čo je obzvlášť dôležité pre kotly na tuhé palivá.
- Optimalizácia práce kotla: Pomáha udržiavať minimálnu teplotu vody vo vratke do kotla, čím zamedzuje nízkoteplotnej korózii kotla (roseniu kotla). Zjednodušene povedané, v kotli by sa mala udržiavať minimálna teplota vody a trojcestný ventil tak primárne stráži teplotu vratnej vody do kotla. To preto, aby nedochádzalo k dechtovaniu a prílišnému zanášaniu kotla, čo prispieva k predĺženiu jeho životnosti.
Nastavenie trojcestného ventilu
Nastavenie trojcestného ventilu závisí od cieľovej teploty, ktorú chcete dosiahnuť v danej inštalácii. Ak má ventil miešať horúcu vodu z kotla s chladnejšou vodou vracajúcou sa z inštalácie, mal by byť nastavený tak, aby dosiahol teplotu vhodnú pre daný okruh, napríklad 55 °C pre radiátory (čo zodpovedá teplote približne 20-22 °C v miestnosti).
V systémoch s automatickým ovládaním servopohonom sa nastavenia obvykle konfigurujú v regulátore, ktorý ovláda polohu ventilu na základe nameraných teplôt. Pri manuálnom nastavení je potrebné ventil postupne regulovať a sledovať teplotu v okruhu, až kým nedosiahnete optimálne hodnoty.
Ovládanie trojcestného ventilu
Trojcestný ventil sa inštaluje do vykurovacieho systému, aby bolo možné regulovať objemové prietoky. Spadajú sem napríklad stanovená prívodná teplota, ale aj regulácia teploty spiatočky. Ventil sa preto dá príslušne nastaviť, aby voliteľne otváral alebo zatváral.

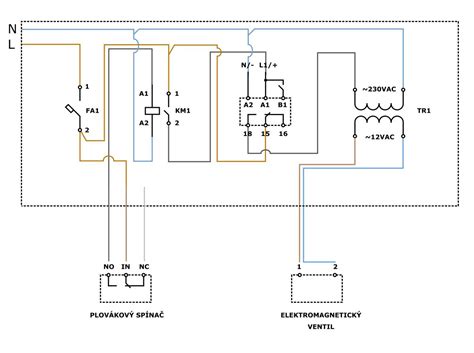

Zónové alebo prepínacie ventily s tromi cestami sa prevádzkujú pomocou 230 V motora. Tento zabezpečuje, aby sa ventil otvoril, a tým dosiahol prevádzkový stav „OTV“ (otvorené). Ak sa napätie z ventilu odstráni, ventil sa znovu zatvorí a dosiahne tým naopak prevádzkový stav „ZATV“ (zatvorené). Ovládanie sa v praxi realizuje cez reléový kontakt v riadiacom systéme. Ak sa ventil nachádza v polohe „OTV“, môže dôjsť k prechodu z cesty A na AB.
Tento ventil však možno alternatívne obsluhovať aj prostredníctvom servomotora s pohonom 230 V. Ovládacie napätie variuje medzi nulou a desiatimi voltami a príslušne prestavuje ventil tak, ako to vyžaduje vykurovací okruh. Výhodou pri tom je, že neexistujú striktné obmedzenia medzi jednotlivými cestami a s tým spojenými prevádzkovými stavmi, pretože ventil sa dá regulovať postupne. Spravidla sa trojcestný ventil, ktorý je ovládaný servomotorom, používa len pri zmiešavačoch pre vykurovací okruh. Elektricky prevádzkované regulačné ventily sa z dôvodu nízkych teplotných zaťažení inštalujú väčšinou vo vratnom potrubí vykurovacieho systému.
Prečo sú trojcestné ventily nevyhnutné v praxi?
Vo vykurovacom systéme musia všetky komponenty navzájom perfektne reagovať, aby zaručovali bezpečnosť, efektivitu a bezchybnú prevádzku. Trojcestný ventil sa stará o potrebné zníženie prívodnej teploty. V praxi je takýto ventil potrebný napríklad ako zmiešavač v prípade, keď sa tradičný plynový vykurovací systém používa spolu s podlahovým vykurovaním. V takomto prípade dochádza k tomu, že vykurovacie médium s nižšou teplotou z vratného potrubia sa zmiešava s médiom s vyššou teplotou.
Okrem toho umožňuje postup prostredníctvom jednotlivých ciest aj to, aby sa napájanie teplou vodou mohlo vykonávať separátne od vykurovania bytu alebo domu. Zároveň je však možné aj paralelné využívanie. Takéto využívanie potom umožní, aby sa mohlo vykurovať permanentne, namiesto toho, aby sa musela stanoviť priorita medzi ohrevom teplej vody a vykurovaním. Pri nižšej spotrebe vykurovaného tepla odvádza trojcestný ventil prebytočné teplo späť do kotla a do vykurovacieho systému len potrebné množstvo.
Trojcestný ventil prispieva ako neviditeľný konštrukčný prvok k tomu, aby všetky komponenty vo vykurovacom systéme boli navzájom dobre zosúladené.
Ako funguje 3-cestný ventil Jandy
Problémy a kontrola trojcestného ventilu
Pokazený trojcestný ventil môže spôsobovať nesprávnu funkciu vykurovacieho systému, prejavujúcu sa nerovnomerným rozložením tepla, príliš nízkou teplotou v miestnostiach alebo nadmerným zvýšením teploty. Ako teda skontrolovať trojcestný ventil, aby ste si boli istí, že funguje? Je potrebné vykonať vizuálnu kontrolu, overiť správnu činnosť servopohonu a monitorovať teplotu a prietok média v systéme.
Trojcestný verzus štvorcestný ventil
Trojcestný ventil a štvorcestný ventil sa líšia hlavne konštrukciou a funkciou v systéme vykurovania. Trojcestný ventil má tri prietokové porty a môže miešať dva prúdy média alebo rozdeľovať jeden prúd do dvoch okruhov. Na druhej strane, štvorcestný ventil má štyri prietokové porty a môže súčasne fungovať ako miešací aj rozdeľovací ventil. Umožňuje zároveň regulovať teplotu na prívode a návrate, čo je obzvlášť užitočné v zložitejších inštaláciách, napríklad s kotlami na tuhé palivá.
Trojcestné ventily v systémoch Viessmann a podpora
Ak ste dostali od svojho vykurovacieho systému chybové hlásenie, chcete vedieť, ako správne nastaviť vykurovaciu krivku, alebo ste zabudli návod na obsluhu vášho vykurovacieho systému Viessmann, spoločnosť Viessmann ponúka riešenie. S ich online databázou ViBooks máte potrebné dokumenty vždy rýchlo po ruke.
Návod na obsluhu vám poskytne všetky potrebné informácie o vašom vykurovacom systéme v jednom dokumente. Okrem dôležitých bezpečnostných pokynov návod na obsluhu vysvetľuje aj všetky dôležité symboly a najdôležitejšie programy. Nájdete tu podrobné pokyny na nastavenie rôznych prevádzkových programov, ako aj vykurovacích okruhov, vrátane tých, ktoré využívajú trojcestné ventily. Okrem toho návod na obsluhu obsahuje odporúčania a tipy na úsporu energie.
Návod na obsluhu môžete vyhľadať aj pomocou čísla výrobku alebo sériového čísla výrobku. Tieto informácie nájdete na riadiacej jednotke alebo na typovom štítku výrobku. Pohľad do návodu na obsluhu prináša mnoho výhod - zvyčajne nájdete to, čo hľadáte, len niekoľkými kliknutiami a navyše rýchly pohľad môže odhaliť potenciálne úspory, o ktorých ste predtým nevedeli.
Výber trojcestného ventilu
Na trhu sú dostupné zmiešavače v rôznych vyhotoveniach. Spravidla by ste pri kúpe nového zmiešavača mali počítať s cenou približne od 90 do 150 eur. Ideálne je, ak to pred nákupom môžete konzultovať s vaším inštalatérom, prípadne mu priamo povedzte, aby kúpil zmiešavač zodpovedajúci vykurovaciemu systému. Do úvahy treba brať okrem iného výkon servomotora, ako aj veľkosť ventilu. Aby ste sa pri nákupe vyhli chybám, je nevyhnutné odborné posúdenie inštalatérom.
Spoločnosť Viessmann Werke KG, založená v roku 1917, je renomovaný nemecký výrobca tepelnej techniky, ktorý kladie dôraz na zodpovedné konanie a trvalú udržateľnosť. Ich kompletná ponuka zahŕňa individuálne riešenia s efektívnymi systémami a výkonmi od 1,5 do 120 000 kW pre všetky oblasti použitia a všetky energetické nosiče. Mnohé vývoje firmy Viessmann sú považované za míľniky vykurovacej techniky, čo podčiarkuje spoľahlivosť a kvalitu komponentov používaných v ich systémoch, vrátane trojcestných ventilov.
