Trojcestný ventil je kľúčovým komponentom v mnohých domácich a priemyselných zariadeniach, vrátane plynových kotlov. Jeho správna funkcia je nevyhnutná pre efektívnu prevádzku vykurovacieho systému a ohrevu teplej úžitkovej vody (TÚV). V tomto článku sa zameriame na to, ako funguje trojcestný ventil v plynovom kotle, ako ho skontrolovať pri podozrení na poruchu a aké sú jeho funkčné aplikácie.
Konštrukcia a princíp fungovania trojcestného ventilu
Napriek zdanlivej zložitosti dizajnu je konštrukcia trojcestného ventilu pre plynové kotly pomerne jednoduchá. Hoci sa konkrétne vyhotovenia môžu líšiť v závislosti od výrobcu, základný princíp činnosti zostáva rovnaký.
Tradične je telo ventilu vyrobené z bronzu. Pracovné časti, ako sú piest alebo pružiny, sú zvyčajne vyrobené z ocele. Membrána, ktorá zabezpečuje tesnenie tyče, je typicky vyrobená z gumy a má dvojitý prstencový tvar. Spojovacie časti (armatúry) môžu byť závitové alebo spájkované, v závislosti od konkrétneho modelu.
Jednou z bežných verzií trojcestného ventilu disponuje:
- Transportným kanálom s uhlovým priechodom (1, 2).
- Priamym transportným kanálom (1, 3).
- Hlavou pohonu (4).
V kontexte fungovania ventilu, symbol A označuje transport tokov v režime vykurovania, zatiaľ čo symbol B reprezentuje transport prietokov v režime TÚV.
Pripojený elektromechanický pohon umožňuje dvojbodovú reguláciu. Pohon trojcestného ventilu môže byť rôzneho typu:
- Ručný
- Elektromechanický (termostatický, s tepelnou hlavicou)
- Elektrický
- Hydraulický
Základný princíp činnosti trojcestného ventilu v okruhu plynového kotla spočíva v prepínaní prietoku. V normálne otvorenom režime je priamy priechodný kanál otvorený a uhlový kanál je zatvorený. V inom stave sa otvára uhlový transportný kanál a blokuje sa priamy kanál. Možné sú aj medzipolohy drieku a klapky ventilu.
Funkčná aplikácia trojcestného ventilu
Trojcestné ventily sa v systémoch používajú na rôzne účely, pričom ich princípy fungovania možno rozdeliť do troch hlavných kategórií:
1. Delenie
V tomto režime ventil rozdeľuje jeden tok na dva samostatné okruhy.
2. Prepínanie
Funkcia prepínania umožňuje organizovať prístup k rôznym spotrebičom tepla. Typickým príkladom je prepínanie medzi okruhom TÚV a okruhom vykurovania v dvojokruhových plynových kotloch.
Prepínacia funkčnosť ventilu umožňuje efektívne prepínanie medzi rôznymi zdrojmi tepla, ako sú:
- Ohrievače vody
- Tepelné čerpadlá
- Solárne panely

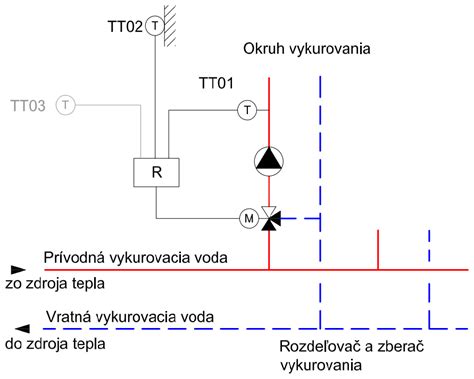

3. Miešanie
Ďalšou dôležitou funkciou je miešanie. Porucha trojcestného ventilu môže ovplyvniť celkovú prevádzku plynového kotla. Napríklad, nedostatočný prívod chladiacej kvapaliny môže viesť k prehriatiu a vypnutiu kotla. Taktiež môže dôjsť k nedostatočnej teplote chladiacej kvapaliny vo vykurovacom systéme.
V každom prípade je nevyhnutné skontrolovať funkčnosť tohto zariadenia. Na vykonanie diagnostiky spravidla nie je potrebné demontovať celý kotol, ale samotný ventil.
Kontrola a diagnostika trojcestného ventilu
V prípade podozrenia na poruchu trojcestného ventilu je potrebné vykonať jeho dôkladnú kontrolu. Proces diagnostiky zvyčajne začína kontrolou pohonu ventilu.
Krok 1: Kontrola ovládača (pohonu) ventilu
Pri diagnostike ventilov s rôznymi typmi pohonu postupujeme nasledovne:
Diagnostika elektrického pohonu
Vreteno ventilu je často ovládané elektrickým pohonom. Preto je potrebné najprv skontrolovať jeho integritu, dostupnosť napájania a celkovú prevádzkyschopnosť. Vonkajšia časť sa kontroluje vizuálne, zatiaľ čo prítomnosť napájania a vnútorný mechanizmus sa overujú pomocou vhodných nástrojov.
Na diagnostiku elektrického pohonu a jeho súčastí sa bežne používa elektrický tester. Toto zariadenie dokáže skontrolovať integritu obvodov a prítomnosť napájacieho napätia. Po pripojení alebo odpojení napájania by mal funkčný pohon vykazovať pohyb posúvača tyče ventilu.
Je tiež možné skontrolovať činnosť elektrického pohonu priamym pripojením k elektrickej sieti pomocou dodaného konektora.

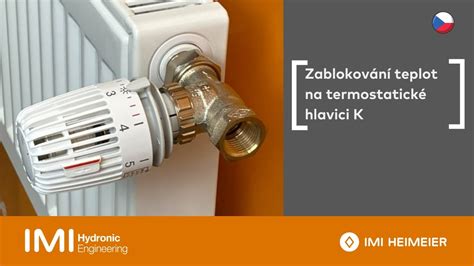

Kontrola termostatickej hlavice
Ak trojcestný ventil nie je ovládaný elektrickým pohonom, ale termostatickou hlavicou, je potrebné skontrolovať túto časť systému aplikovaním teploty priamo na snímač teploty (fľašu).
Fľašu termostatickej hlavice je možné zohrievať napríklad pomocou teplovzdušnej pištole. Funkčná termostatická hlavica by mala reagovať na zmeny teploty a pohybovať driekom ventilu podobne ako elektrický pohon.
Kontrola hydraulického hnacieho zariadenia
V prípade ventilu s hydraulickým ovládaním tyče je diagnostika priamo v systéme kotla pomerne náročná. Takéto konštrukcie sa zvyčajne musia demontovať a rozobrať, aby sa skontrolovala integrita:
- Pružín
- Tesnení
- Membrán
- Krúžkov
Podozrenia o nefunkčnosti hydraulického ventilu sa môžu potvrdiť spustením plynového kotla v testovacom režime. Mechanizmus sa môže časom opotrebovať a v systéme sa môžu hromadiť nečistoty a usadeniny, ktoré môžu blokovať jeho činnosť. Preto je nevyhnutná vizuálna kontrola všetkých dostupných častí.
Ďalej sa vykonáva kontrola normálneho pohybu membránovej tyče. V prevádzkovom stave by sa mala tyč pohybovať hladko a s určitým odporom. Správnosť zdvihu je možné skontrolovať miernym pôsobením sily na koncovú časť tyče.
Nakoniec sa kontrolujú tesniace prvky - guľa alebo membrána. Chyby na gumových membránach sa často prejavujú vo forme trhlín, zatiaľ čo guľové tesnenia sa môžu časom zdeformovať, čo vedie k strate tesnosti a narušeniu algoritmu riadenia prietoku.
Užitočné video a závery
Nižšie nájdete užitočné video, ktoré demonštruje demontáž zariadenia regulujúceho tepelné toky v plynovom kotle, s podrobným postupom, ako ho rozobrať.
Obsluha a testovanie plynového ventilu pece! 2-stupňový a 3-stupňový!
Rozvádzacie zariadenie opísané vo videu má hydraulický pohon tyče. Oboznámenie sa s týmto postupom opravy vám pomôže pochopiť, ako skontrolovať a opraviť podobné zariadenia.
Trojcestný ventil v plynovom kotle možno takmer v každom vyhotovení otestovať bez ohľadu na individuálny dizajn. Kľúčom je správne určiť typ pohonu, ktorý sa používa. Informácie o tom možno získať z dokumentácie k zariadeniu alebo sa spoľahnúť na demonštračné príklady uvedené v tomto článku.
