Trojcestný ventil s pohonom je špecializovaný typ ventilu, ktorý obsahuje tri priechodné porty, známe aj ako cesty. Jeho kľúčovou vlastnosťou je prítomnosť pohonu - automatického zariadenia, ktoré riadi polohu ventilu. Pohon môže byť realizovaný pomocou elektrickej, pneumatickej alebo hydraulickej energie. Táto automatizácia umožňuje diaľkové ovládanie ventilu a jeho integráciu do automatizovaných systémov, čo vedie k presnej kontrole prietoku médií a schopnosti reagovať na signály zo senzorov.
Konštrukcia a princíp fungovania
Vo väčšine prípadov je pohon prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a v prípade potreby aj odpojiť. To znamená, že ventil a pohon sú dva samostatné komponenty, ktoré sú spojené za účelom automatizácie prevádzky ventilu. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený pre účely údržby, opravy alebo výmeny. Ak je ventil na to prispôsobený, po odpojení pohonu ho je možné obsluhovať manuálne.

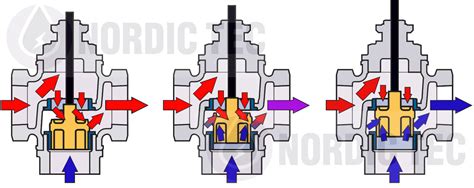

Schéma fungovania trojcestného ventilu s pohonom spočíva v riadení prietoku média medzi tromi portami: jedným vstupným a dvoma výstupnými. Trojcestný ventil môže fungovať buď na princípe miešania dvoch prúdení média do jedného, alebo na princípe rozdeľovania jedného prúdu na dva samostatné výstupy. Pohon, riadený systémom automatizácie, presne reguluje polohu ventilu, čo umožňuje dosiahnuť požadované pomery prietoku. Vďaka tomu je možné dynamicky riadiť teplotu a tlak v systéme.
Existujú dva hlavné typy trojcestných ventilov podľa princípu činnosti:
- Miešacie ventily: Majú jeden vstup a dva výstupy. Sú ideálne na reguláciu teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov. Pri správnej inštalácii môžu fungovať aj ako rozdeľovacie.
- Rozdeľovacie (separacné) ventily: Majú jeden vstup a dva výstupy. Používajú sa vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch.
Podľa konštrukcie sa rozlišujú:
- Sedlové ventily: Princíp činnosti je založený na vertikálnom pohybe tyče, ktorá nastavuje "sedlo tyče". Ovládanie sa často vykonáva elektromechanickým pohonom. Patrí medzi zmiešavacie ventily.
- Rotačné ventily: Kľúčovým prvkom je rotačný sektor. Tyč pôsobí na guľový ventil, ktorý čiastočne alebo úplne preruší prívod chladiacej kvapaliny. Tento typ sa nazýva aj "lopta".
Trojcestné ventily sa ďalej delia podľa typu uzávierky (valcová, guľová, kužeľová), tvaru zástrčky (T, L, S), spôsobu pripojenia (spojka, príruba, zváranie) a spôsobu riadenia (manuálny, elektrický, pneumatický).
Použitie trojcestných ventilov
Trojcestné ventily so servomotorom nachádzajú široké uplatnenie v rôznych systémoch, kde je potrebná presná regulácia prietoku médií. Medzi najčastejšie oblasti použitia patria:
Vykurovacie systémy
Vykurovacie systémy sú jedným z najčastejších miest, kde sa trojcestné ventily využívajú. Ich úloha spočíva v:
- Regulácii teploty: Umožňujú presné nastavenie teploty v jednotlivých zónach budovy alebo v celom systéme.
- Optimalizácii prietoku: Zabezpečujú rovnomerný rozvod tepla a zabraňujú prehriatiu jednotlivých vetiev.
- Ochrane kotla: V systémoch s kotlami na tuhé palivá alebo kondenzačnými kotlami pomáhajú predchádzať nízkoteplotnej korózii a tepelným šokom tým, že udržiavajú minimálnu povolenú teplotu spiatočky.
- Kombinácii rôznych systémov: Sú nevyhnutné pri prepojení rôznych typov vykurovacích systémov, napríklad plynového kotla s podlahovým vykurovaním.

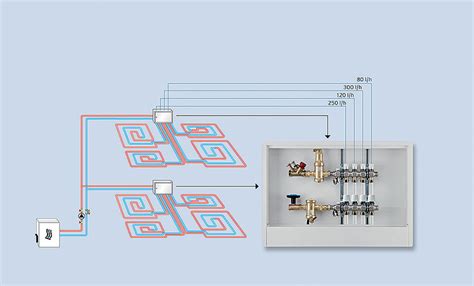

Príkladom je použitie v systémoch podlahového vykurovania, kde ventil umožňuje regulovať teplotu vody v jednotlivých zónach a zabezpečuje tak komfortné rozloženie tepla. V systémoch centrálneho vykurovania môžu miešať teplú vodu z prívodu s chladnejšou vodou z návratu, čím sa predíde nadmernému zahrievaniu radiátorov.
Systémy teplej úžitkovej vody (TÚV)
V systémoch TÚV sa trojcestné ventily používajú na miešanie teplej a studenej vody, aby sa dosiahla bezpečná a komfortná teplota. Špeciálne termostatické zmiešavacie ventily s trojcestným dizajnom automaticky regulujú teplotu miešania, čím zvyšujú komfort používania a energetickú efektívnosť.
Systémy HVAC (vykurovanie, ventilácia a klimatizácia)
V komerčných budovách sa trojcestné ventily využívajú na riadenie prietoku tepla a chladenia v rámci systémov HVAC. Umožňujú presné prispôsobenie teploty a prietoku vzduchu, čo vedie k vyššiemu komfortu používateľov.
Priemyselné inštalácie
V priemysle slúžia trojcestné ventily na reguláciu prietoku rôznych typov tekutín, vrátane korozívnych médií, bahna, oleja a iných. Sú dôležitou súčasťou čerpadlových skupín, kde sa používajú v miešacích čerpadlových skupinách.
Horizontal Three Phase Separator
Typy pohonov a ovládanie
Pohon trojcestného ventilu je kľúčový pre jeho automatizovanú prevádzku. Medzi najbežnejšie typy patria:
- Elektrické pohony: Najčastejšie používané vďaka presnosti ovládania a ľahkej integrácii so systémami automatizácie budov. Moderné elektrické ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom.
- Pneumatické pohony: Využívajú stlačený vzduch na zmenu polohy ventilu a sú bežné v priemyselných inštaláciách, kde je kľúčová bezpečnosť.
- Hydraulické pohony: Fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká sila riadenia, napríklad v náročných priemyselných podmienkach.
- Termostatické pohony: Reagujú na zmeny teploty prostredníctvom expanzie kvapaliny alebo plynu vo vnútri termostatickej hlavice. Sú autonómne a nevyžadujú externé napájanie.
Ovládanie môže byť manuálne (pomocou páky alebo otočného gombíka) alebo automatické (prostredníctvom elektrického pohonu riadeného systémom automatizácie, PLC alebo termostatom). Elektronické ventily poskytujú vyššiu presnosť a možnosť programovania teplotných režimov.
Výber a inštalácia
Pri výbere trojcestného ventilu s pohonom je dôležité zohľadniť nasledujúce parametre:
- Veľkosť ventilu: Priemer pripojovacích nátrubkov musí zodpovedať veľkosti potrubia.
- Typ pohonu: Elektrický, pneumatický, hydraulický alebo termostatický, v závislosti od požiadaviek systému a dostupnosti energie.
- Prevádzkový tlak a teplota: Ventil musí byť dimenzovaný na maximálny tlak a teplotu v systéme.
- Materiál: Najčastejšie sa používajú mosadz, liatina, bronz alebo uhlíková oceľ, v závislosti od aplikácie a agresivity média.
- Kvs hodnota: Udáva prietok v m³/h pri tlakových stratách 1 bar a je kľúčová pre správne dimenzovanie ventilu.
Inštalácia trojcestného ventilu vyžaduje presné vykonanie podľa hydraulickej schémy systému. Je dôležité dodržiavať správnu orientáciu ventilu podľa značiek smeru prietoku a zabezpečiť dostatočné rovné úseky potrubia pred a za ventilom.
Cena
Cena trojcestného ventilu s pohonom sa pohybuje v závislosti od typu pohonu, veľkosti ventilu a výrobcu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa môžu pohybovať v rozmedzí od približne 90 do 150 eur. Ceny môžu vzrásť pri ventiloch so špeciálnymi požiadavkami, ako sú pohony so zvýšeným výkonom alebo materiály s vyššou odolnosťou.
Výhody použitia
Použitie trojcestných ventilov s pohonom prináša rad významných výhod:
- Presná regulácia prietoku a teploty: Umožňuje dynamické prispôsobenie parametrov systému aktuálnym potrebám.
- Diaľkové ovládanie a automatizácia: Zjednodušuje obsluhu a umožňuje integráciu do komplexných riadiacich systémov.
- Úspora energie: Optimalizácia prevádzky systému vedie k zníženiu spotreby paliva a energie.
- Zvýšená životnosť systému: Predchádza sa tak preťaženiu a opotrebovaniu komponentov.
- Zvýšený komfort: Zabezpečuje stabilné a optimálne prevádzkové podmienky.
- Jednoduchá adaptácia: Možnosť prispôsobenia systému meniacim sa podmienkam.
