Komplexný sprievodca trojcestnými ventilmi: Funkcia, konštrukcia a aplikácie

Trojcestný ventil je neoddeliteľnou sčasťou mnohých hydraulických, vykurovacích a klimatizačných systémov. Jeho primárnou úlohou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. V závislosti od svojej konštrukcie dokáže trojcestný ventil buď spojiť dva samostatné prúdy média do jedného (tzv. miešací trojcestný ventil), alebo rozdeliť jeden prúd na dva samostatné výstupy.

Tieto ventily nachádzajú široké uplatnenie v systémoch, kde je nevyhnutná precízna regulácia teploty, tlaku alebo prietoku média. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín či plynov v komplexných systémoch, čo vedie k optimalizácii celkovej prevádzky inštalácie. Trojcestné ventily sú často integrované do vybavenia väčších zariadení, najmä v vykurovacích systémoch používaných aj v rodinných domoch.

Trojcestný ventil s pohonom: Automatizácia a presnosť

Trojcestný ventil s pohonom je ventil s tromi priechodnými portami (nazývanými bežne cestami), ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. V praxi to znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu.

Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov.

Typy pohonov

Trojcestné ventily s pohonom môžu byť vybavené rôznymi typmi pohonov v závislosti od požiadaviek systému:

• Elektrické pohony: Sú najčastejšie používané vďaka presnosti ovládania a ľahkej integrácii so systémami automatizácie budov.
• Pneumatické pohony: Využívajú stlačený vzduch na zmenu polohy ventilu a sú bežne používané v priemyselných inštaláciách, kde je kľúčová bezpečnosť.
• Hydraulické pohony: Fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká sila riadenia, napríklad v náročných priemyselných podmienkach.
• Ručný pohon: Najjednoduchší pohon, kde sa nastavenie vykonáva otočením plastového uzáveru.

Elektricky ovládané ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom. Prítomnosť elektrického alebo servopohonu umožňuje naprogramovať teplotný režim podľa dennej doby. Ovládanie trojcestného ventilu môže byť realizované aj pomocou páky alebo otočného gombíka v jednoduchších inštaláciách.

Výhody trojcestných ventilov s pohonom

Trojcestné ventily s pohonom ponúkajú mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách:

• Presná regulácia prietoku: Umožňujú presné riadenie prietoku médií.
• Diaľkové ovládanie: Poskytujú možnosť diaľkového ovládania.
• Úspora energie: Prispievajú k úspore energie vďaka optimalizácii prevádzky systému.
• Zvýšená životnosť systému: Chránia systém pred nadmerným opotrebením.
• Jednoduchá adaptácia: Umožňujú jednoduchú adaptáciu na meniace sa podmienky.

Princíp funkcie a konštrukcia trojcestného ventilu

Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku, médium môže byť smerované do jedného z dvoch výstupov, alebo môže dôjsť k jeho zmiešaniu v požadovaných pomeroch.

Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Keď je vreteno v určitej polohe, médium preteká prvým výstupom; v inej polohe je prietok presmerovaný do druhého výstupného portu. V prípade miešacieho ventilu umožňuje pohyb vretena spojenie dvoch prúdov média do jedného, čím sa dosahuje presná regulácia teploty alebo tlaku.

Konštrukcia trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom je vnútorný mechanizmus zodpovedný za riadenie prietoku, ktorý umožňuje precíznu kontrolu smeru a objemu prietoku. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom.

Vo všeobecnosti je konštrukcia trojcestného ventilu navrhnutá s ohľadom na trvanlivosť a spoľahlivosť, čo je kľúčové vzhľadom na ich použitie v systémoch kritického významu, ako sú vykurovacie, klimatizačné alebo priemyselné inštalácie.

Typy trojcestných ventilov

Miešacie trojcestné ventily

Konštrukcia miešacieho trojcestného ventilu je zvyčajne komplexnejšia, pretože musí efektívne kombinovať dva rôzne prúdy média s cieľom dosiahnuť jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. Miešací ventil má jeden vstup a dva výstupy. Jeho hlavnou úlohou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov. Pri správnej inštalácii môže produkt oddeliť aj toky.

Príkladom je použitie v systémoch podlahového vykurovania, kde ventil mení pomery miešania teplej vody z návratu a studenej vody zo zásobovania, aby sa udržala stála, optimálna teplota v okruhu. Môže byť tiež použitý v systémoch centrálneho vykurovania, kde mieša vodu prívodu s vodou návratu, aby sa predišlo nadmernému zahrievaniu radiátorov.

Rozdeľovacie (separačné) trojcestné ventily

V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále musí zabezpečovať presné riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach. Rozdeľovacie ventily sa používajú vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. V skutočnosti ide o zariadenie, ktoré vytvára stabilný prietok pri nastavenej teplote. Tieto ventily sú inštalované v sieťach, cez ktoré sa dodáva ohriaty vzduch, ako aj vo vodovodných systémoch.

Trojcestný deliaci ventil sa používa vtedy, keď je potrebné privádzať horúcu chladiacu kvapalinu vo viacerých smeroch. V zariadeniach separačného typu je vreteno vybavené dvoma ventilmi namontovanými vo výstupných potrubiach.

Typy ventilov podľa konštrukcie a ovládania

Okrem funkčného delenia na miešacie a rozdeľovacie, sa ventily delia aj podľa mechaniky uzávierky, tvaru zástrčky, typu uzávierky, spôsobu pripojenia k okruhu a spôsobu riadenia:

• Mechanika uzávierky: napínacia alebo upchávka.
• Tvar zástrčky: v tvare L, T, S (pre trojcestné guľové ventily).
  • L-port ventil: môže smerovať prietok medzi vstupom a jedným z dvoch výstupov súčasne.
  • T-port ventil: umožňuje komplexnejšie vzory prietoku, napríklad poslať tok zo vstupu do oboch výstupov.
• Typ uzávierky: valcové, guľové, kužeľové.
• Pripojenie k okruhu: pomocou spojky, príruby, zvárania.
• Spôsob riadenia: automatický, poloautomatický, manuálny.

Sedlové a rotačné ventily

Podľa konštrukcie sú ventily rozdelené na sedlové ventily a rotačné ventily:

• Sedlové ventily: Princíp činnosti je založený na vertikálnom pohybe tyče, čím sa nastavuje „sedlo tyče“. Tento typ patrí medzi zmiešavacie ventily a ovládanie sa často vykonáva elektromechanickým pohonom.
• Rotačné ventily: Kľúčovým prvkom je rotačný sektor. Počas pohybu pôsobí tyč na guľový ventil, ktorý čiastočne alebo úplne preruší prívod chladiacej kvapaliny. Táto schéma nastavenia sa nazýva „loptička“. Tieto zariadenia majú zvýšenú odolnosť proti opotrebovaniu a sú prispôsobené veľkým teplotným rozdielom.

Regulačné ventily a stabilizácia tlaku

Voda je v potrubí pod určitým tlakom, ktorý je pre správnu funkciu rozvodov dôležitý. Na reguláciu a stabilizáciu tlaku vody slúžia regulačné ventily. Regulačné ventily na vodu upravujú množstvo pretekajúcej vody, a tým pádom aj tlak v teplovodných vykurovacích systémoch. Niektoré regulačné ventily navyše slúžia aj na uzatváranie, rozdeľovanie a miešanie pretekajúcej vody. Vďaka tomu môžu riadiť nielen prietok a tlak, ale aj teplotu výstupného média. Regulačné ventily zabezpečia rovnomernú distribúciu teplonosnej kvapaliny na všetkých odberných miestach, a tým pádom tepelný komfort bez nadbytočných nákladov. Zároveň chránia sústavu pred nadmerným mechanickým opotrebením spôsobeným vysokým tlakom.

Regulačné ventily sa používajú najmä vo viacpodlažných domoch, kde je potrebné zabezpečiť dostatočný tlak aj vo vyššie umiestnených odberných miestach. Regulačné ventily na vodu upravujú množstvo pretekajúcej vody v rozvodoch - môžu teda tlak zvýšiť aj znížiť. Redukčné ventily sa inštalujú na domové alebo bytové prípojky vody a ako ich názov napovedá, slúžia na zníženie a stabilizáciu tlaku vody privádzanej z vodovodného radu.

Trojcestné ventily na vodu slúžia aj na miešanie, prípadne rozdeľovanie tokov.

Ovládanie a nastavenie trojcestného ventilu

Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi, v závislosti od špecifík systému. V jednoduchých inštaláciách sa používa ručné ovládanie pomocou páky alebo otočného gombíka. V moderných systémoch sa však čoraz častejšie využíva elektronický trojcestný ventil, ktorý poskytuje vyššiu presnosť a automatizáciu.

Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu na základe riadiacich signálov. Pre optimálnu funkciu trojcestného ventilu je kľúčové jeho správne nastavenie, najmä v kontexte inštalácie ústredného kúrenia (ÚK). Regulácia teploty v trojcestnom ventile sa uskutočňuje presným nastavením polohy vretena, čo umožňuje kontrolovať pomer miešania teplej a studenej vody.

Nastavenie trojcestného ventilu by malo byť prispôsobené špecifikám inštalácie. V inštalácii ÚK s trojcestným ventilom je dôležité nastaviť ventil tak, aby zabezpečoval stabilnú a optimálnu teplotu v celom systéme.

Trojcestný ventil s termostatom

Trojcestný ventil s termostatom, známy aj ako trojcestný termostatický ventil, je špeciálny typ ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii.

Tento ventil sa často používa v systémoch ústredného kúrenia a v inštaláciách teplej úžitkovej vody. Jeho výhodou je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému. V praxi eliminuje potrebu ručného nastavovania, čím zaisťuje stabilnú a bezpečnú prevádzku inštalácie a minimalizuje riziko prehriatia alebo ochladenia média.

Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania meniacim sa podmienkam, čím zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam.

Výhody trojcestného termostatického ventilu

• Automatická regulácia teploty.
• Zvýšený komfort používania.
• Energetická efektívnosť.
• Minimalizácia rizika popálenín (v systémoch TÚV).
• Zabránenie nízkoteplotnej korózii kotla.
• Stabilná teplota v systémoch podlahového vykurovania.

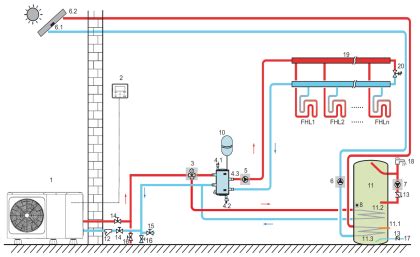

Použitie trojcestných ventilov

Trojcestné ventily majú široké uplatnenie v rôznych odvetviach priemyslu a v domácich inštaláciách ústredného kúrenia. Hlavnou úlohou trojcestného ventilu je regulácia smeru prietoku média. Toto umožňuje presné riadenie hydraulických alebo tepelných procesov.

• Vykurovacie systémy: Na reguláciu teploty v miestnostiach, na zabezpečenie rovnomerného rozvodu tepla a na zabránenie prehriatiu jednotlivých vetiev. Sú nevyhnutné pri kombinácii rôznych typov vykurovacích systémov, napríklad plynového kotla s podlahovým vykurovaním. Trojcestný ventil sa stará o potrebné zníženie prívodnej teploty.
• Systémy teplej úžitkovej vody (TÚV): Na miešanie teplej a studenej vody pre dosiahnutie bezpečnej a komfortnej teploty. Umožňuje aj to, aby sa napájanie teplou vodou mohlo vykonávať separátne od vykurovania bytu alebo domu. Zároveň je však možné aj paralelné využívanie, čo umožní permanentné vykurovanie namiesto stanovenia priority medzi ohrevom teplej vody a vykurovaním.
• Klimatizačné systémy (HVAC): Na presné prispôsobenie teploty a prietoku vzduchu pre vyšší komfort používateľov. Pomáhajú presne prispôsobiť teplotu a prietok vzduchu.
• Priemyselné inštalácie: Na reguláciu prietoku rôznych typov tekutín, ako je vzduch, para, rôzne korozívne médiá, bahno, olej, tekuté kovy a rádioaktívne médiá.
• Systémy podlahového vykurovania: Na udržiavanie optimálnej teploty vody dodávanej do systému a na zabezpečenie rovnomerného rozdelenia tepla.
• Kotly na tuhé palivá: Na boj proti kondenzácii vo vratnom okruhu.
• Čerpadlové skupiny: Obzvlášť dôležitú úlohu zohrávajú ventily s pohonmi v prípade čerpadlových skupín, najmä v miešacích čerpadlových skupinách.

Regulačné ventily s manuálnym ovládaním sa nastavujú pomocou kolieska. Zdvihové regulačné ventily na vodu sa ovládajú automaticky pomocou servopohonu.

Výber trojcestného ventilu

Pri výbere trojcestného ventilu je dôležité zohľadniť parametre, ktoré zabezpečia optimálnu činnosť v danej inštalácii.

• Veľkosť ventilu: Výber správnej veľkosti pripojovacích nátrubkov (napr. 1 palec, 5/4 palca).
• Typ pohonu: Elektrický, pneumatický alebo hydraulický.
• Prevádzkový tlak: Ventil musí byť prispôsobený na prácu pri stanovenom tlaku, aby sa predišlo poškodeniam alebo netesnostiam v systéme.
• Teplotný rozsah: Kompatibilita s teplotou média.
• Materiál: Produkty z medi alebo mosadze majú väčšiu odolnosť proti opotrebovaniu a sú dôležité pre zachovanie požadovaného hygienického štandardu a zabránenie korózii (najmä pre pitnú vodu, TÚV alebo vykurovaciu vodu).
• Maximálny prietok a tlak.
• Koeficient priechodnosti: Porovnať výkon vodovodného systému s kapacitou zariadenia.

Odporúča sa uprednostniť produkty od overených značiek, ako sú Esbe (Švédsko), Danfoss (Dánsko), Valtec (Taliansko/Rusko), Honeywell (USA) alebo Navien (Kórea).

Inštalácia trojcestného ventilu

Správna montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Pri inštalácii je potrebné dodržiavať niekoľko základných krokov:

• Správna orientácia: Ventil je potrebné nainštalovať v správnej polohe podľa značiek na tele, ktoré označujú smer prietoku (napr. A - priamy smer, B - obtokový smer, AB - kombinovaný vstup/výstup). Inštalácia prebieha vždy podľa smeru prúdenia, ktorý je vyznačený na ventile.
• Umiestnenie pohonu: Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol.
• Príprava potrubia: Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na prítomnosť nečistôt. Vyčistite konce rúrok, kde bude ventil pripojený, odstráňte nečistoty, hrdzu alebo otrepy.
• Pripojenie portov: Port A slúži na pripojenie prívodu média, ktoré sa má miešať alebo rozdeľovať. Opatrne zarovnajte ventil s rúrkami a pripojte ich. Ak ide o závitové spojenie, matice najskôr dotiahnite rukou a potom pomocou kľúča ich definitívne utiahnite.
• Pripojenie pohonu: Pohon musí byť pripojený k systému automatizácie, ktorý riadi jeho činnosť. V prípade ventilov s elektrickým pohonom je potrebné správne pripojiť napájacie a signálové káble podľa dokumentácie výrobcu.
• Kontrola tesnosti: Po nainštalovaní ventilu zapnite prietok kvapaliny alebo plynu pri nízkom tlaku. Skontrolujte prípadné netesnosti okolo spojov ventilov.
• Prístupnosť: Ventil by mal byť nainštalovaný na mieste, ktoré umožňuje ľahký prístup pre prípadnú kontrolu, údržbu alebo demontáž.
• Doplnkové komponenty: Pred a za ventilom sa odporúča inštalovať tlakomery a pred ventilom filter na zachytávanie mechanických nečistôt, ktoré vedú k zanášaniu ventilu, skracujú jeho životnosť a znižujú funkčnosť. Vhodné je tiež inštalovať vyvažovací ventil.
• Rovné úseky: Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom, aby sa predišlo zmene deklarovaných technických charakteristík.

Pri inštalácii zmiešavacieho ventilu do systému diaľkového vykurovania existuje niekoľko možností zapojenia, ktoré závisia od charakteru vykurovacieho systému. V niektorých prípadoch je potrebné inštalovať prepojku na škrcenie nadmerného tlaku alebo vyvažovací ventil.

Údržba trojcestných ventilov

Regulačné ventily sú bezúdržbové, avšak pre dlhú životnosť a správnu funkčnosť je dôležitá pravidelná kontrola a údržba.

• Pravidelná kontrola: Kontrolujte ventil, či nevykazuje známky opotrebovania, korózie alebo poškodenia. Skontrolujte teleso ventilu, guľu a tesnenia. Hľadajte netesnosti, praskliny alebo iné problémy.
• Mazanie: Ak má váš ventil mazací otvor, pravidelne ho mažte. Mazanie pomáha znižovať trenie a opotrebovanie a tiež zaisťuje hladký chod ventilu.
• Čistenie: Pravidelne čistite ventil, aby ste zabránili usadzovaniu nečistôt, nečistôt alebo usadenín. Na čistenie tela ventilu môžete použiť jemný čistiaci prostriedok a vodu.

Cena trojcestných ventilov

Trojcestný ventil je komponent, ktorého cena závisí od typu pohonu a veľkosti ventilu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa pohybujú v cenovom rozmedzí 90-150 €. Ceny môžu vzrásť v prípade ventilov so špeciálnymi požiadavkami, napríklad s pohonmi so zvýšeným výkonom alebo vyrobenými z odolnejších materiálov.
