Moderné vykurovacie systémy si vyžadujú precízne riadenie teploty a prietoku, čo je kľúčové pre efektívny a ekonomický chod celej inštalácie. Trojcestné ventily ESBE predstavujú jedno z najspoľahlivejších riešení na trhu, ktoré dokáže zabezpečiť optimálne rozdelenie tepelného média v rôznych aplikáciách. Pochopenie princípov fungovania týchto zariadení nie je len technickou záležitosťou - je to praktická zručnosť, ktorá môže výrazne ovplyvniť efektívnosť vášho systému.
Trojcestné ventily ESBE ponúkajú široké spektrum možností od jednoduchých manuálnych riešení až po sofistikované motorové pohony s presnou reguláciou. Nasledujúci obsah vám poskytne komplexný pohľad na problematiku trojcestných ventilov ESBE, ich technické parametre, možnosti inštalácie a praktické aplikácie.
Princíp fungovania a typy trojcestných ventilov ESBE
Trojcestný ventil predstavuje hydraulický prvok s tromi prípojkami, ktorý umožňuje reguláciu prietoku tepelného média medzi rôznymi okruhmi systému. ESBE ventily využívajú dva hlavné typy konštrukcie: miešacie a rozdeľovacie.
Miešacie ventily
Miešacie ventily spájajú dva vstupné prúdy s rôznou teplotou do jedného výstupného prúdu s požadovanou teplotou. Toto zapojenie je bežné pri regulácii teploty zmiešanej vody v vykurovacích systémoch.
Rozdeľovacie ventily
Rozdeľovacie ventily naopak rozdeľujú jeden vstupný prúd na dva výstupné prúdy s rôznym prietokom. Toto zapojenie sa využíva napríklad pri smerovaní tepelného média do rôznych častí systému.
Technické parametre a výber ventilu
Výber správneho trojcestného ventilu ESBE vyžaduje dôkladné poznanie technických parametrov a ich vplyvu na funkčnosť celého systému.
Kvs hodnota
Kľúčovým parametrom je Kvs hodnota, ktorá udáva prietok v m³/h pri tlakových stratách 1 bar. Táto hodnota je rozhodujúca pre dimenzovanie ventilu na základe požadovaného prietoku a dostupného diferenčného tlaku v systéme.
Charakteristika prietoku
Dôležitým aspektom je charakteristika prietoku, ktorá môže byť lineárna alebo rovnopercentná. Lineárna charakteristika znamená, že prietok sa mení priamo úmerne s polohou ventilu, zatiaľ čo rovnopercentná charakteristika zabezpečuje konštantnú regulačnú schopnosť v celom rozsahu zdvihu ventilu.
Materiálové prevedenie a tesnenia

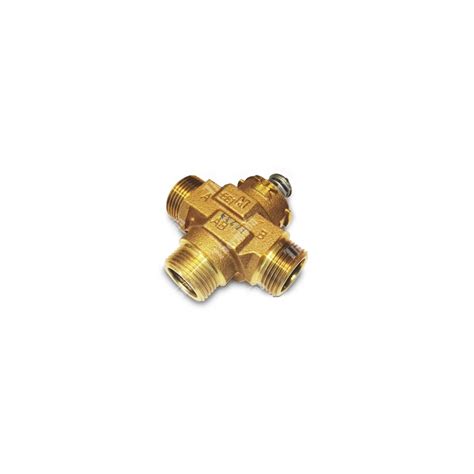

ESBE ventily sa vyrábajú v rôznych materiálových prevedeniach prispôsobených konkrétnym aplikáciám. Mosadzné ventily sú štandardom pre vykurovacie systémy s teplotami do 110°C. Tesnenia sú vyrobené z EPDM gumy, ktorá zabezpečuje dlhodobú tesnosť aj pri vyšších teplotách.
Aplikácie trojcestných ventilov ESBE
Trojcestné ventily ESBE nachádzajú široké uplatnenie v rôznych typoch vykurovacích systémov.
Kondenzačné kotly
V systémoch s kondenzačnými kotlami zabezpečujú optimálnu spätnú teplotu, čo maximalizuje kondenzáciu a efektívnosť kotla. Jednou z najdôležitejších funkcií je ochrana kotla pred tepelnými šokmi a koróziou.
Inteligentné budovy a automatizácia
Moderné vykurovacie systémy využívajú trojcestné ventily ESBE v komplexných regulačných schémach s viacerými regulačnými okruhmi. V inteligentných budovách sa ventily integrujú do systémov budovej automatizácie prostredníctvom komunikačných protokolov ako BACnet, Modbus alebo KNX.
Obnoviteľné zdroje energie
Pri kombinovaní s obnoviteľnými zdrojmi energie, ako sú solárne panely alebo tepelné čerpadlá, majú trojcestné ventily ESBE kľúčovú úlohu pri optimalizácii využitia dostupnej energie. Pri tepelných čerpadlách zabezpečujú optimálnu teplotu chladiva vstupujúceho do výparníka, čím maximalizujú efektívnosť celého systému.
Inštalácia a nastavenie
Správna inštalácia trojcestného ventilu ESBE je kľúčová pre jeho dlhodobú funkčnosť a spoľahlivosť.
Montážna poloha
Ventil sa inštaluje v horizontálnej polohe s pohonom smerujúcim nahor. Táto orientácia zabezpečuje optimálne mazanie pohyblivých častí a zároveň umožňuje jednoduchú údržbu.
Postup inštalácie
Inštalačný proces začína označením smerov prietoku na potrubí podľa schémy zapojenia. Po mechanickej montáži nasleduje pripojenie riadiaceho pohonu. Elektrické pohony vyžadujú pripojenie napájania a riadiaceho signálu podľa schémy zapojenia.
Nastavenie parametrov
Správne nastavenie trojcestného ventilu ESBE je rozhodujúce pre optimálnu funkciu celého systému. U termostatických pohonov sa nastavuje požadovaná teplota priamo na termostate. Pre dosiahnutie optimálnej funkcie je potrebné nastaviť PID parametre regulátora. Začiatočné nastavenie sa odporúča P=5, I=120s, D=0, s následným jemným dolaďovaním podľa správania systému. Príliš vysoké P spôsobuje kmitanie, príliš nízke pomalú reakciu.
Údržba a riešenie problémov
Pravidelná údržba trojcestných ventilov ESBE zabezpečuje ich dlhodobú spoľahlivosť a optimálnu funkciu.
Odporúčaný servis
Raz ročne sa odporúča demontáž a vyčistenie vnútorných častí ventilu, výmena tesnení a kontrola opotrebenia regulačných elementov. Základná vizuálna kontrola sa odporúča každé 3 mesiace.
Možné problémy a ich príčiny
- Netesnosť ventilu: Môže byť spôsobená opotrebovanými tesneniami alebo nečistotami na tesniacich plochách.
- Nesprávna regulácia: Môže mať príčinu v chybnom nastavení parametrov, poškodenom čidle teploty alebo mechanickom poškodení pohonu.
- Hlučná prevádzka: Môže signalizovať kavitáciu v dôsledku príliš vysokej rýchlosti prúdenia alebo nedostatočného tlaku v systéme.
Divácke otázky - Juraj Blanár (Smer SD) vs. Tomáš Valášek (PS) | Na telo
Budúcnosť trojcestných ventilov ESBE
Vývoj trojcestných ventilov ESBE smeruje k ešte väčšej presnosti riadenia a integrácii s digitálnymi technológiami. Pokročilé materiály a povrchové úpravy predlžujú životnosť ventilov a znižujú náklady na údržbu. Integrácia s umelou inteligenciou umožňuje samoučiace sa systémy, ktoré sa prispôsobujú meniacim sa podmienkam a optimalizujú svoju prevádzku bez zásahu obsluhy.
Často kladené otázky
Sú ventily ESBE vhodné aj pre chladiace aplikácie?
Áno, ventily ESBE sú vhodné aj pre chladiace aplikácie.
Aké je rozdiel medzi miešacím a rozdeľovacím zapojením?
Miešacie zapojenie spája dva prúdy s rôznou teplotou do jedného, rozdeľovacie zapojenie rozdeľuje jeden prúd na dva s rôznym prietokom.
Ako sa vypočíta Kvs hodnota?
Kvs hodnota sa vypočíta na základe požadovaného prietoku a dostupného diferenčného tlaku.
Sú ventily ESBE kompatibilné s existujúcimi systémami?
Áno, ventily ESBE sú kompatibilné s väčšinou existujúcich systémov.
