Funkcia a zapojenie trojcestného ventilu Daikin

Tento dokument poskytuje podrobné informácie o funkcii a zapojení trojcestného ventilu v chladiacich systémoch Daikin. Je určený pre kvalifikovaný personál a slúži ako dôležitý pomocný materiál. Pred inštaláciou a uvedením zariadenia do prevádzky si pozorne prečítajte celú príručku.

Základné informácie o systéme

Zariadenie, ktoré ste zakúpili, je chiller so vzduchovým kondenzátorom, určený pre ochladzovanie vody alebo zmesi vody a glykolu v špecifikovaných limitoch. Jeho fungovanie je založené na kompresii, kondenzácii a evaporácii pary podľa obráteného cyklu Carnot.

Kľúčové komponenty systému:

• Kompresor: Zvyšuje tlak chladiacej pary z tlaku evaporácie na tlak kondenzácie.
• Evaporátor: Miesto, kde dochádza k evaporácii kvapalného chladiva s nízkym tlakom, čo následne ochladzuje vodu.
• Kondenzátor: Miesto, kde dochádza ku kondenzácii pary vysokého tlaku a k odvodu tepla z ochladzovanej vody do atmosféry prostredníctvom tepelného výmenníka chladeného vzduchom.
• Expanzný ventil: Umožňuje znížiť tlak kondenzovanej kvapaliny z tlaku kondenzácie na tlak evaporácie.

V prípade nezhody medzi touto príručkou a dokumentáciou prístroja sú smerodajné údaje uvedené priamo na prístroji. V prípade pochybností kontaktujte koncesionára výrobcu.

Bezpečnostné pokyny

Bezpečnosť osôb, zvierat a majetku je prioritou. Pri práci so zariadením je nevyhnutné dodržiavať nasledujúce pokyny:

• Zariadenie musí byť pevne prichytené k podlahe.
• Zdvíhanie zariadenia je povolené iba pomocou špecifických bodov označených žltou farbou na podstavci.
• Prístup k elektrickým komponentom je zakázaný, pokiaľ nie je hlavný vypínač vypnutý a elektrické napájanie deaktivované.
• Pri práci s elektrickými komponentmi používajte izolačnú plošinu a vyhnite sa blízkosti vody alebo vlhkosti.
• Ostré okraje častí kondenzátora môžu spôsobiť poranenie. Používajte vhodné osobné ochranné prostriedky.
• Pred akýmkoľvek zásahom na ventilátoroch alebo kompresoroch odpojte elektrické napájanie.
• Nevkladajte pevné predmety do vodných trubiek, keď je zariadenie zapojené do systému.
• Na vstupnej trubke tepelného výmenníka musí byť nainštalovaný mechanický filter.
• Je prísne zakázané odstraňovať ochranné kryty pohyblivých častí.

V prípade nečakaného zastavenia zariadenia postupujte podľa pokynov v príručke k ovládaciemu panelu.

Postup pri náhodných zraneniach alebo problémoch:

1. Zachovajte pokoj.
2. Stlačte tlačidlo alarmu, ak je k dispozícii.
3. Premiestnite zranenú osobu na bezpečné miesto, ďaleko od zariadenia.
4. Okamžite upovedomte zodpovedný personál alebo pohotovostnú záchrannú službu.
5. Počkajte na príchod záchrannej služby a nezanechávajte zraneného samého.
6. Poskytnite potrebné informácie operátorom záchrannej služby.

Vyhýbajte sa inštalácii chilleru v prostredí, ktoré môže byť nebezpečné počas údržbárskych úkonov.

Hluk

Zariadenie produkuje hluk v dôsledku otáčania kompresorov a ventilátorov. Hladina hluku pre každý model je uvedená v priloženej dokumentácii. Pri správnej inštalácii, používaní a pravidelnej údržbe nie je zvyčajne potrebné špecifické ochranné zariadenie proti hluku. V prípade špecifických zvukových požiadaviek je potrebné nainštalovať dodatočné zariadenie na zníženie hluku.

Premiestňovanie a zdvíhanie

Pri premiestňovaní a zdvíhaní zariadenia sa vyhýbajte nárazom a otrasom. Tlačte alebo ťahajte zariadenie iba za rám podstavca. Zabezpečte zariadenie proti pohybu počas prepravy. Všetky zariadenia sú vybavené bodmi pre zdvíhanie, označenými žltou farbou, ktoré sa musia použiť.

Pri zdvíhaní používajte dostatočne pevné laná a posuvné tyče. Skontrolujte hmotnosť zariadenia na identifikačnom štítku a zdvíhajte ho pomaly a vyrovnane.

Umiestnenie a montáž

Všetky zariadenia sú určené pre externé použitie. Zariadenie musí byť nainštalované na pevnom a dokonale rovnom povrchu. Pri inštalácii na balkónoch alebo strechách môže byť potrebné použiť trámy na rozloženie hmotnosti.

Pre optimálnu ventiláciu kondenzačných batérií je nevyhnutné dodržiavať minimálne vzdialenosti.

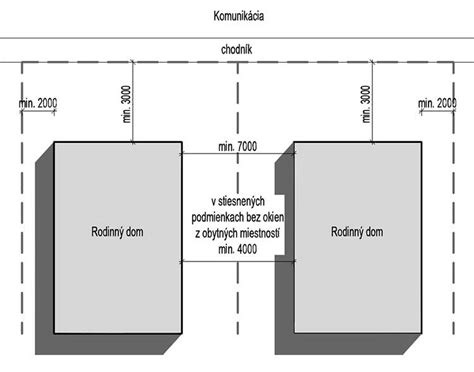

Požiadavky na minimálny priestor:

• Vyhnite sa recirkulácii teplého vzduchu.
• Zabezpečte dostatočný prívod vzduchu ku kondenzátoru.
• Zabezpečte prístup z každej strany pre vykonávanie údržbárskych úkonov.
• Vertikálny odvod vzduchu nesmie byť zatarasený.
• Ak sú v okolí steny alebo prekážky rovnakej výšky ako zariadenie, musia byť vo vzdialenosti minimálne 2500 mm.
• Ak sú prekážky vyššie, vzdialenosť musí byť minimálne 3000 mm.
• Pri umiestnení dvoch alebo viacerých zariadení vedľa seba dodržiavajte vzdialenosť minimálne 3600 mm medzi blokmi kondenzátorov.

Nesprávne dodržanie minimálnych vzdialeností môže viesť k zníženiu výkonnosti a účinnosti. Mikroprocesor sa síce prispôsobí novým prevádzkovým podmienkam, ale môže to ovplyvniť bezpečnosť a spoľahlivosť.

V prípade špecifickej kontroly zvukovej emisie je potrebné venovať pozornosť zvukovej izolácii a použiť antivibračné prvky.

Vodné trubky

Trubky by mali byť navrhnuté s čo najmenším počtom ohybov a zmien vo vertikálnom smere, aby sa znížili náklady na inštaláciu a zlepšila výkonnosť systému.

Úprava vody

Pred spustením zariadenia je nevyhnutné vyčistiť vodný obvod. Nečistoty, vápnik, usadeniny korózie alebo iného materiálu môžu znížiť kapacitu tepelnej výmeny a spôsobiť pokles tlaku a prietoku vody.

Vhodná úprava vody môže znížiť riziko korózie, erózie a tvorby vodného kameňa. Konkrétna úprava sa určí na mieste podľa typu systému a vlastností vody. Výrobca nezodpovedá za škody spôsobené chýbajúcou alebo nevhodnou úpravou vody.

Ochrana proti zamrznutiu

Všetky evaporátory sú vybavené elektrickým odporom kontrolovaným termostaticky, ktorý zabezpečuje ochranu proti zamrznutiu pri minimálnej teplote prostredia -25 °C. Okrem toho sa môžu použiť dodatočné metódy ochrany:

• Stály obeh toku vody vo vnútri trubiek a výmenníkov.
• Pridanie adekvátneho množstva glykolu do vodného obvodu.
• Tepelná izolácia a dodatočné zahrievanie vonkajších trubiek.
• Vyprázdnenie a vyčistenie tepelného výmenníka počas zimného obdobia.

Zodpovednosť za zaistenie metód proti zamrznutiu nesie inštalatér a/alebo údržbár. Škody spôsobené mrazom nie sú kryté zárukou.

Inštalácia prietokomeru

Pre zaistenie dostatočného množstva vody pre celý evaporátor je nevyhnutné nainštalovať prietokomer na hydraulickom obvode. Úlohou prietokomeru je zastaviť zariadenie v prípade prerušenia toku vody a chrániť evaporátor pred zamrznutím.

Prietokomer by mal byť nastavený tak, aby zasiahol, keď tok vody klesne pod 50 % nominálneho prietoku.

Rekuperácia tepla

Na želanie môže byť zariadenie vybavené systémom rekuperácie tepla pomocou tepelného výmenníka chladeného vodou. Pre zabezpečenie správneho fungovania kompresora nesmie teplota vody v tomto systéme klesnúť pod 28 °C.
