Trojcestné regulačné ventily pre podlahové vykurovanie

Regulátory zmiešavacích ventilov sú odporúčané pre investorov, ktorí chcú vo svojich domovoch implementovať moderné vykurovacie systémy. Tieto zariadenia automaticky miešajú horúcu a studenú vodu v presnom pomere, čím zabezpečujú konštantnú teplotu v budove.

Naše systémy sú určené na ovládanie trojcestných aj štvorcestných ventilov a umožňujú pripojenie prídavného ventilového čerpadla. Regulátor zmiešavacieho ventilu môže komunikovať a spolupracovať s modulmi i-1 alebo i-1m, čo umožňuje riadenie až troch zmiešavacích ventilov súčasne. Používanie regulátorov pre zmiešavacie ventily prináša výhody v podobe ekonomickej a efektívnej prevádzky celého systému.

Zariadenia sa vyznačujú moderným dizajnom a sú vyrobené z kvalitných materiálov, čo zaručuje ich bezporuchovú prevádzku po mnoho rokov.

Automatické ovládanie ventilov

Vďaka efektívnej prevádzke regulátora dochádza k automatickému miešaniu horúcej a studenej vody v správnom pomere. Tým je zabezpečená efektívna prevádzka celej vykurovacej inštalácie.

Pohodlné ovládanie

Intuitívne ovládanie pomocou štyroch tlačidiel (pri modeloch i-1, i-1 TÚV): EXIT, PLUS, MINUS, MENU slúži na zadávanie a potvrdzovanie prevádzkových parametrov potrebných pre správnu funkciu systému.

Rôzne pracovné možnosti

V závislosti od konkrétneho modelu sú k dispozícii rôzne funkcie, vrátane:

• Ekvitermická krivka
• Týždenný prevádzkový režim
• Nastavenie dátumu a času

Dostupné rozšírenia

Rozsah podporovaných funkcií regulátora je možné rozšíriť úpravou nastavení, vrátane pripojenia izbového regulátora k zariadeniu.

Bezpečná prevádzka

Regulátor zmiešavacieho ventilu je špičkovým zariadením, ktoré je spoľahlivé a zaisťuje efektívnu a bezporuchovú prevádzku vykurovacieho zariadenia na dlhé roky.

Ovládanie cez internet

Vybrané modely ponúkajú možnosť pripojenia riadiaceho modulu EU-505, čo umožňuje online riadenie prevádzky inštalácie pomocou mobilnej aplikácie eModul.pl.

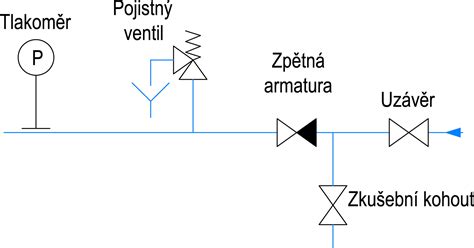

Inštalácia a pripojenie

Inštalácia regulátorov pre zmiešavacie ventily je úloha, ktorá musí byť zverená odborníkom s príslušnou kvalifikáciou. Pred začatím prác je nevyhnutné odpojiť napájanie a zabezpečiť ho proti náhodnému zapnutiu. Nesprávne zapojenie káblov môže viesť k poškodeniu regulátora zmiešavacieho ventilu.

Regulátory na obsluhu zmiešavacích ventilov sú na trhu už dlhé roky a osvedčili sa ako efektívne a multifunkčné zariadenia. Možnosť ich rozšírenia poskytuje nové funkcie, ako je ekvitermické riadenie, týždenný program a spolupráca s izbovým regulátorom.

Trojcestné regulačné ventily 3FGB

3-cestné regulačné ventily 3FGB sú prírubové armatúry určené pre presnú reguláciu výkonu stredne veľkých a veľkých spotrebičov alebo okruhov spotrebičov. Sú dostupné v rozmeroch DN 15-150 s celkovým rozsahom Kvs hodnôt 6,3-300 a pracovným zdvihom 25/45 mm. Verzia 3FGB.L predstavuje ventily s minimálnou netesnosťou.

Oblasť použitia:

• Rozvody vykurovania a chladenia
• Regulácia výkonu spotrebičov s vysokými nárokmi na presnosť regulácie

Guľové kohúty s vnútorným závitom

Guľové kohúty s vnútorným závitom sú určené pre otvorené a uzavreté systémy teplej a studenej vody. Sú ovládané otočným pohonom, ktorý je riadený bežne dodávanými regulačnými systémami (spojito alebo 3-bodovo). Guľa guľového kohúta pôsobí ako regulačný orgán a presúva sa do polohy zadanej riadiacim signálom.

Otvorenie kohúta prebieha proti smeru hodinových ručičiek, uzatvorenie v smere hodinových ručičiek. Guľové kohúty je možné namontovať zvisle aj vodorovne. Nie je prípustné zavesenie guľového kohúta s hriadeľom smerom nadol. Je potrebné dodržiavať požiadavky podľa VDI 2035 týkajúce sa kvality vody.

Rad MBA130

Rad MBA130 obsahuje trojcestné motorizované guľové ventily s pohonom, určené pre vykurovacie a chladiace systémy. Ventily spĺňajú normu tesnosti EN12266-1. Sú dostupné v rozmeroch DN20-25 s rôznymi typmi pripojení.

HERZ.S.3-CEST.PREPIN.VEN.

Trojcestný prepínací ventil HERZ s pomerom netesnosti 100% a plochým tesnením, bez pripojení rúrok (prechodky sa objednávajú samostatne). Je vhodný pre všetky termostatické hlavice HERZ so závitom M 28 x 1,5 a pre termopohony HERZ 1 7708 XX a 1 7709 3X s adaptérom 1 7708 90.

Použitie:

Na zvýšenie teploty vratnej vykurovacej vody do zdroja tepla (ochrana proti nízkoteplotnej korózii).

• Max. prevádzková teplota: +110 °C
• Max. prevádzkový tlak: 16 bar

Vyhotovenie: priamy, s vonkajším plochým tesnením, zmiešavací ventil s fixne regulujúcim termostatickým skratom, so zátkami 3/8" na vypustenie a odkalenie sústavy. Pracuje bez pomocnej energie. Teplota na výstupe z ventilu je približne 55-63°C. Prietok netesnosti je max. 10%. Súčasťou dodávky je vypúšťací ventilček s rukoväťou a otočným prípojom pre hadicu 1 0276 00.

Trojcestný termostatický ventil

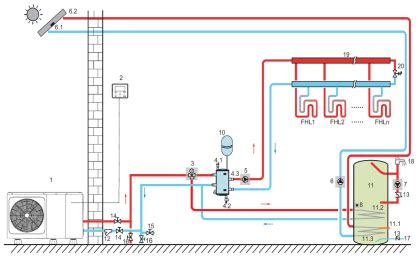

Trojcestný termostatický ventil je kľúčovou súčasťou vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, čím udržiava stálu požadovanú výstupnú teplotu. Týmto spôsobom ventil zabezpečuje nielen komfort, ale aj úsporu energie eliminovaním náhlych teplotných skokov a zabraňuje riziku popálenín v systémoch TÚV.

Konštrukcia a funkcia

Konštrukcia trojcestného zmiešavacieho termostatického ventilu zahŕňa tri pripojenia: jedno pre prítok studenej vody, druhé pre prítok horúcej vody a tretie pre výstup miešanej vody. Termostat v tomto ventile zohráva kľúčovú úlohu pri udržiavaní stabilnej teploty vody, ktorú mieša. Presne prispôsobuje prietok studenej a horúcej vody, čím zabezpečuje stálu teplotu na výstupe.

Ventil funguje na princípe dynamickej regulácie prietoku vody. Vnútorný mechanizmus obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody prechádzajúcej ventilom. V prípade poklesu teploty na výstupe ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Proces regulácie teploty je vďaka termostatu plynulý a rýchly, čo zlepšuje komfort používania systému.

Výhody v systémoch

V systémoch ústredného kúrenia (UK) termostatický miešací ventil reguluje pomer medzi teplou a studenou vodou, čím stabilizuje teplotu vody cirkulujúcej v okruhu. To prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách.

V inštaláciách teplej úžitkovej vody (TÚV) termostatické ventily chránia pred popálením. Aj keď je voda v zásobníku ohriata nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.

Použitie pri podlahovom vykurovaní

Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Kontroluje teplotu vody dodávanej do systému, čím zabezpečuje rovnomerné rozdelenie tepla a zabraňuje poškodeniu podlahového vykurovania alebo zníženiu jeho účinnosti v dôsledku príliš vysokej teploty.

Výber správneho ventilu

Pri výbere vhodného trojcestného termostatického ventilu je dôležité zvážiť nasledujúce kľúčové aspekty:

• Priemer závitov pripojení: Zabezpečte kompatibilitu s rúrkami vo vašej inštalácii pre správnu montáž a tesnosť spojov.
• Materiál ventilu: Vplyv na odolnosť a koróznu odolnosť telesa ventilu.
• Rozsah regulácie v °C: Skontrolujte ponúkaný rozsah regulácie teploty.
• Pracovný tlak: Ventil musí byť prispôsobený tlakovému rozsahu vašej inštalácie.
• Spojovací prvok v balení: Uistite sa, že sú zahrnuté potrebné montážne prvky.

Inštalácia a nastavenie

Inštalácia trojcestného termostatického ventilu vyžaduje presné dodržiavanie pokynov výrobcu. Pred nákupom sa uistite o kompatibilite ventilu s vašou inštaláciou (priemer pripojení, pracovný tlak). Počas inštalácie dbajte na správne tesnenie spojov, aby sa predišlo únikom. Po nainštalovaní ventilu nastavte požadovanú teplotu vody pomocou regulačného kolieska, zvyčajne v rozsahu 30-60 °C.

Využitie trojcestných zmiešavacích ventilov

Trojcestné zmiešavacie ventily slúžia na miešanie horúcej a studenej vody na dosiahnutie požadovanej teploty. Používajú sa v rozvodoch kúrenia a chladenia, pre podlahové vykurovanie, ventiláciu, solárne systémy, centrálne rozvody a ďalšie systémy pitnej aj nepitnej vody. Niektoré trojcestné ventily majú aj rozdeľovaciu funkciu.

Ventily je možné ovládať tromi spôsobmi:

• Manuálne pomocou kolieska so stupnicou.
• Termostatickou patrónou.
• Servopohonom (vyžaduje správny adaptér).

Odporúčame nainštalovať do systému pred ventil vhodný filter.

Široký rozsah použitia

Trojcestné zmiešavacie ventily nachádzajú uplatnenie v:

• Rozvodoch a regulácii vykurovacej vody.
• Centrálnych rozvodoch.
• Podlahovom vykurovaní.
• Solárnych systémoch.
• Rozvodoch a inštaláciách chladiacich systémov.
• Aplikáciách pre ventiláciu a klimatizáciu.

Niektoré typy môžu slúžiť aj ako rozdeľovacie kohúty.

Možnosti pripojenia a ovládania

Pripojenie je riešené pomocou vonkajších alebo vnútorných závitov, existujú aj verzie s prírubovým pripojením. Ventil je opatrený nastavovacím kolieskom so stupnicou, ktoré je možné upraviť aj na ovládanie servopohonom pomocou vhodného adaptéra. Možno použiť servopohony Belimo alebo pohony Esbe.

Trojcestný ventil - zmiešavač

Trojcestný ventil, často nazývaný aj trojcestný zmiešavač, sa inštaluje do vykurovacieho systému na reguláciu objemových prietokov, napríklad na stanovenie prívodnej teploty alebo reguláciu teploty spiatočky. Ventil sa dá nastaviť tak, aby voliteľne otváral alebo zatváral.

Porovnanie s dvojcestnými ventilmi

Okrem trojcestných ventilov možno do vykurovacích okruhov inštalovať aj dvojcestné ventily. Hoci úloha regulácie objemového prietoku zostáva rovnaká, konštrukcia sa môže líšiť.

Elektricky ovládané zónové alebo prepínacie ventily

Zónové alebo prepínacie ventily s tromi cestami sa zvyčajne prevádzkujú pomocou 230 V motora. Tento motor zabezpečuje otvorenie ventilu do prevádzkového stavu „OTV“. Po odstránení napätia sa ventil zatvorí do stavu „ZATV“. Ovládanie sa realizuje cez reléový kontakt v riadiacom systéme.

Ak ventil pracuje v polohe „OTV“, môže dôjsť k prechodu z cesty A na AB. Alternatívne možno ventil obsluhovať aj prostredníctvom servomotora s napájaním 230 V. V tomto prípade ovládacie napätie variuje medzi nulou a desiatimi voltami, čo umožňuje postupné prestavovanie ventilu podľa potrieb vykurovacieho okruhu. Táto metóda nekladie striktné obmedzenia medzi jednotlivé cesty a prevádzkové stavy.

Trojcestné ventily ovládané servomotorom sa spravidla používajú predovšetkým ako zmiešavače vo vykurovacích okruhoch. Elektricky prevádzkované regulačné ventily sa z dôvodu nižších teplotných zaťažení inštalujú väčšinou vo vratnom potrubí vykurovacieho systému.

Význam trojcestných ventilov vo vykurovacích systémoch

Vo vykurovacom systéme musia všetky komponenty dokonale spolupracovať, aby bola zaručená bezpečnosť, efektivita a bezchybná prevádzka. Trojcestný ventil zabezpečuje potrebné zníženie prívodnej teploty.

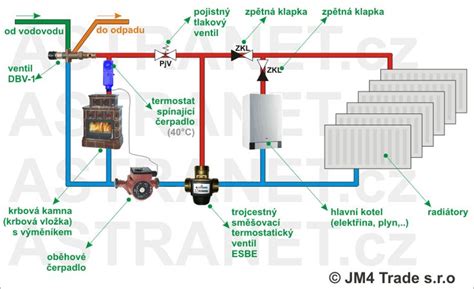

V praxi je takýto ventil potrebný napríklad ako zmiešavač v prípade kombinácie tradičného plynového vykurovacieho systému s podlahovým vykurovaním. V tomto scenári sa vykurovacie médium s nižšou teplotou z vratného potrubia mieša s médiom s vyššou teplotou.

Okrem toho umožňuje postup cez jednotlivé cesty separátne napájanie teplou vodou od vykurovania bytu alebo domu. Zároveň je možné aj paralelné využívanie, čo umožňuje permanentné vykurovanie bez nutnosti stanovovať prioritu medzi ohrevom teplej vody a vykurovaním.

Cena a výber

Zmiešavače sú na trhu dostupné v rôznych vyhotoveniach. Pri kúpe nového zmiešavača by ste mali počítať s cenou približne od 90 do 150 eur. Odporúča sa konzultácia s inštalatérom pred nákupom, ktorý pomôže vybrať zmiešavač zodpovedajúci špecifikám vykurovacieho systému. Dôležité je zohľadniť výkon servomotora a veľkosť ventilu.

Trojcestný ventil prispieva ako neviditeľný konštrukčný prvok k harmonizácii všetkých komponentov vo vykurovacom systéme. Pre predchádzanie chybám pri nákupe je nevyhnutné odborné posúdenie inštalatérom.
