Trojcestný termostatický ventil je neoddeliteľnou súčasťou vykurovacích inštalácií, ktorý umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, čím udržiava konštantnú požadovanú výstupnú teplotu. Tento typ ventilu je kľúčový v systémoch, kde je udržiavanie stabilnej teploty dôležité pre pohodlie a bezpečnosť používateľov. Trojcestný termostatický ventil zabezpečuje nielen komfort, ale aj úsporu energie eliminovaním náhlych teplotných výkyvov. Okrem toho, termostatické trojcestné ventily zabraňujú riziku popálenín v prípade systémov TÚV.
Konštrukcia a princíp fungovania
Konštrukcia trojcestného zmiešavacieho termostatického ventilu pozostáva z troch pripojení: jedno je určené na prítok studenej vody, druhé na prítok horúcej vody a tretie na výstup zmiešanej vody. Termostat v zmiešavacom ventile trojcestnom zohráva kľúčovú úlohu pri udržiavaní stabilnej teploty vody, ktorú mieša. Vďaka nemu ventil presne prispôsobuje prietok studenej a horúcej vody, čím zabezpečuje konštantnú teplotu na výstupe.
Trojcestný ventil s termostatom funguje na princípe dynamickej regulácie prietoku vody, čo umožňuje udržiavanie stabilnej teploty média na výstupe. Vnútorný mechanizmus takého zmiešavacieho ventilu obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody prechádzajúcej ventilom. V dôsledku toho dochádza k presnému miešaniu oboch prúdov, čo umožňuje udržiavanie stabilnej teploty. Opačný proces nastáva v momente, keď teplota na výstupe začne klesať - ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Vďaka termostatu je proces regulácie teploty plynulý a rýchly, čo eliminuje náhle teplotné skoky a zlepšuje komfort používania systému.
Využitie v systémoch ústredného kúrenia (ÚK)
Termostatický zmiešavací ventil v systémoch ústredného kúrenia (ÚK) zohráva kľúčovú úlohu pri udržiavaní správnej teploty vody, ktorá zásobuje vykurovacie systémy. Jeho základnou funkciou je regulácia pomeru medzi teplou a studenou vodou, čo umožňuje stabilizáciu teploty vody cirkulujúcej v okruhu. V inštaláciách ústredného kúrenia trojcestné zmiešavacie ventily pomáhajú udržiavať stabilnú teplotu vykurovacieho média, čo prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách.
Bezpečnosť a ochrana pred popálením
Termostatické ventily zohrávajú kľúčovú úlohu v ochrane pred popálením v inštaláciách teplej úžitkovej vody. V situáciách, keď je potrebné ohriatie vody v zásobníku nad 60 °C na elimináciu baktérií Legionella, zmiešavací trojcestný ventil tiež plní dôležitú funkciu. Napriek vysokej teplote vody v zásobníku, termostatický zmiešavací ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.

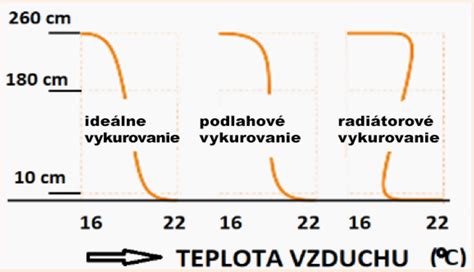

Použitie v podlahovom vykurovaní
Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Jeho hlavnou funkciou je kontrola teploty vody dodávanej do systému, čo zabezpečuje rovnomerné rozdelenie tepla v celom priestore. Trojcestný termostatický ventil zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie alebo znížiť jeho účinnosť.
Výber správneho trojcestného termostatického ventilu
Pri výbere správneho trojcestného termostatického ventilu do vašej inštalácie je dôležité venovať pozornosť niekoľkým kľúčovým aspektom, ktoré ovplyvnia jeho efektívnosť a kompatibilitu so systémom vykurovania:
- Priemer závitov pripojení: Uistite sa, že priemer závitov pripojení ventilu je kompatibilný s rúrkami vo vašej inštalácii, aby sa zabezpečil správny montáž a tesnosť spojov.
- Materiál ventilu: Materiál, z ktorého je vyrobené telo ventilu, má priamy vplyv na jeho odolnosť a koróznu odolnosť.
- Rozsah regulácie v °C: Skontrolujte rozsah regulácie teploty, ktorý daný ventil ponúka.
- Pracovný tlak: Je dôležité, aby ventil bol prispôsobený na prácu v tlakovom rozsahu, ktorý panuje vo vašej inštalácii.
- Spojovací prvok v balení: Overte si, či sú súčasťou balenia potrebné spojovacie prvky pre jednoduchú inštaláciu.
Inštalácia a nastavenie
Inštalácia trojcestného termostatického ventilu vyžaduje presné dodržiavanie inštrukcií výrobcu. Ešte pred nákupom by ste sa mali uistiť, že ventil je kompatibilný s vašou inštaláciou, čo sa týka priemeru pripojení a pracovného tlaku. Počas inštalácie treba dbať na správne tesnenie spojov, aby sa predišlo únikom. Po nainštalovaní ventilu nastavte požadovanú teplotu vody pomocou regulačného kolieska, ktoré sa zvyčajne nachádza v rozsahu 30-60 °C.

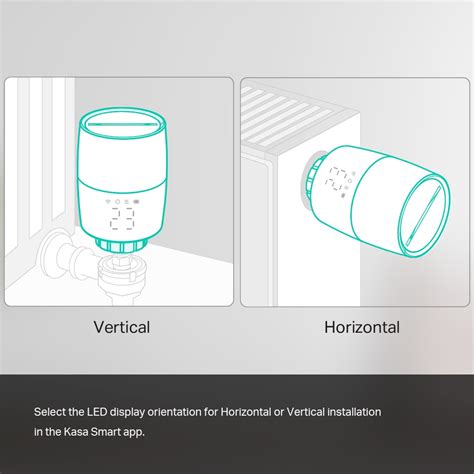

Seřízení hlavice topeni
Výhody a špecifické použitie
Trojcestné termostatické zmiešavacie ventily sú vhodnou súčasťou v prípade, že chcete venovať špeciálnu pozornosť rozsahu teplôt a prietoku. Majú univerzálne využitie v aplikáciách inštalácie teplej úžitkovej vody vybavenej HWC (cirkuláciou teplej vody) a pre menšie okruhy podlahového vykurovania, ktoré vyžadujú ochranu proti obareniu horúcou vodou. Táto ochrana je nutná jednak pre potrubie v podlahe a súčasne aj pre podlahu samotnú.
Termostatické ventily majú asymetrické usporiadanie prietoku. Nastavenie požadovanej teploty sa vykonáva otočným kolieskom pod horným krytom ventilu. Ďalej obsahujú veľmi dôležitú funkciu proti obareniu, ktorá v prípade prerušenia dodávky studenej vody automaticky odstaví dodávku horúcej vody.
Termostatické ventily sú ďalej vhodné na predbežné zmiešavanie v systémoch teplej úžitkovej vody vyžadujúcich vysoký prietok. V tomto prípade je potrebné umiestniť na vodovodné kohútiky ďalšie, povinné zariadenia na reguláciu teploty vody, ktoré zabezpečia v mieste odberu ochranu.
Trojcestný ventil všeobecne
Trojcestný ventil je jedným z kľúčových prvkov používaných v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho hlavnou funkciou je kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi portami. V závislosti od typu môže trojcestný ventil spojiť dva prúdy média do jedného (tzv. miešací trojcestný ventil) alebo rozdeliť jeden prúd na dva samostatné.
Trojcestné ventily nachádzajú široké uplatnenie v inštaláciách, kde je potrebná presná regulácia teploty, tlaku alebo prietoku média. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín alebo plynov v zložitých systémoch, čo sa premieta do optimalizácie práce celej inštalácie. Trojcestné ventily sú tiež často súčasťou vybavenia väčších zariadení používaných v vykurovacích systémoch, ktoré sa používajú aj v rodinných domoch.
Trojcestný ventil má široké uplatnenie v rôznych odvetviach priemyslu a v domácich inštaláciách ústredného kúrenia. Jeho hlavnou úlohou je regulácia smeru prietoku média, čo umožňuje presné riadenie hydraulických alebo tepelných procesov. Pripojenie trojcestného ventilu umožňuje efektívne riadenie rozdelenia alebo miešania prúdov (napr. teplej a studenej vody), čo je kľúčové v vykurovacích systémoch, kde je dôležité udržať správnu teplotu v rôznych zónach budovy.
Montáž trojcestného ventilu v inštalácii ÚK umožňuje optimalizovať prevádzku vykurovacích systémov, čo vedie k úspore energie a zlepšeniu prevádzkovej účinnosti v obytných budovách. V klimatizačných systémoch pomáhajú trojcestné ventily presne prispôsobiť teplotu a prietok vzduchu, čo vedie k vyššiemu komfortu používateľov. Preto sa často používajú v moderných inštaláciách, kde automatizácia a flexibilita prevádzky majú zásadný význam.
Správne nastavenie a konštrukcia
Správne nastavenie trojcestného ventilu je nesmierne dôležité pre správne fungovanie celej inštalácie. Nielenže zaisťuje správny prietok média, ale tiež minimalizuje riziko poškodenia a porúch systému. Preto je v priemyselných aj domácich inštaláciách nesmierne dôležité správne použiť a nastaviť trojcestný ventil.
Konštrukcia trojcestného ventilu
Pokiaľ ide o konštrukciu - schéma trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom v konštrukcii trojcestného ventilu je vnútorný mechanizmus, ktorý riadi prietok média medzi týmito portami, čo umožňuje presné riadenie smeru a množstva prietoku. Zvonka má ventil tri pripojovacie hrdlá, ktoré môžu mať rôzne priemery.
Konštrukcia miešacieho trojcestného ventilu je zvyčajne zložitejšia, pretože musí účinne kombinovať dva rôzne prúdy média, aby dosiahol jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. V prípade rozdeľovacích ventilov je schéma konštrukcie trojcestného ventilu o niečo jednoduchšia, ale stále musí zohľadňovať presné riadenie prietoku, aby bola zaistená spoľahlivá prevádzka v rôznych prevádzkových podmienkach.
Vo všeobecnosti je konštrukcia (schéma) trojcestného ventilu navrhnutá s ohľadom na trvanlivosť a spoľahlivosť, čo je kľúčové vzhľadom na ich použitie v systémoch kritického významu, ako sú vykurovacie, klimatizačné alebo priemyselné inštalácie.
Fungovanie trojcestného ventilu
Fungovanie trojcestného ventilu je založené na kontrole prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku môže byť médium smerované do jedného z dvoch výstupov alebo miešané v príslušných pomeroch.
Vo vnútri trojcestného ventilu dochádza k otáčaniu vretena alebo gule, ktoré menia cestu prietoku média. Keď je vreteno v jednej polohe, médium preteká prvým výstupom; v inej polohe je prietok smerovaný do druhého výstupu. V prípade miešacieho ventilu pohyb vretena umožňuje spojenie dvoch prúdov média do jedného, čo umožňuje presnú reguláciu teploty alebo tlaku.
Fungovanie trojcestného ventilu je kľúčové v systémoch, kde je potrebná dynamická zmena smeru prietoku alebo miešanie média.
Ovládanie a nastavenie
Ovládanie trojcestného ventilu môže byť realizované niekoľkými spôsobmi, v závislosti od špecifík systému. V jednoduchých inštaláciách sa používa ručné ovládanie pomocou páky alebo otočného gombíka. V moderných systémoch sa však čoraz častejšie využíva elektronický trojcestný ventil, ktorý poskytuje vyššiu presnosť.
Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu podľa riadiacich signálov. Aby trojcestný ventil pracoval optimálne, je kľúčové jeho správne nastavenie, najmä v kontexte inštalácie ústredného kúrenia (ÚK). Regulácia teploty v trojcestnom ventile sa uskutočňuje presným nastavením polohy vretena, čo umožňuje kontrolovať pomer miešania teplej a studenej vody.
Nastavenie trojcestného ventilu by malo byť prispôsobené špecifikám inštalácie. V inštalácii ÚK s trojcestným ventilom je dôležité nastaviť ventil tak, aby zabezpečoval stabilnú a optimálnu teplotu v celom systéme.
Trojcestný ventil s termostatom
Trojcestný ventil s termostatom, známy tiež ako trojcestný termostatický ventil, je špeciálny druh ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii.
Trojcestný termostatický ventil sa často používa v systémoch ústredného kúrenia a v inštaláciách teplej úžitkovej vody. Jeho výhodou je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému.
V praxi trojcestný termostatický ventil eliminuje potrebu ručného nastavovania, čo umožňuje stabilnú a bezpečnú prevádzku inštalácie, pričom minimalizuje riziko prehriatia alebo ochladenia média.
Trojcestný ventil s termostatom sa najlepšie osvedčí v systémoch, kde je kľúčové udržiavať stabilnú teplotu média. Ideálnym použitím pre tento typ ventilu sú inštalácie ústredného kúrenia a systémy teplej úžitkovej vody, kde je presné miešanie teplej a studenej vody nevyhnutné pre komfort a bezpečnosť.
Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania podľa meniace sa podmienok, čo zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam.
