Tlakové skúšky v kontexte vykurovacích systémov a zariadení

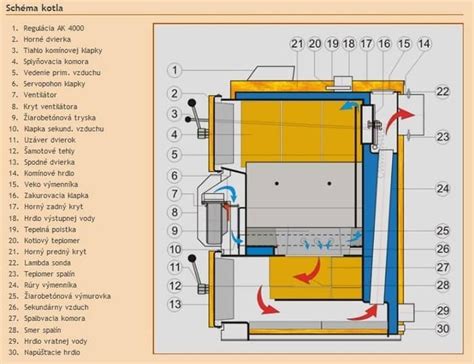

Tento dokument sa zameriava na vykurovacie kotly a súvisiace bezpečnostné zariadenia s menovitým tepelným výkonom do 500 kW, ktoré sú určené na spaľovanie tuhých palív. Prevádzka týchto kotlov musí byť v súlade s návodmi dodávanými výrobcom, ktoré upozorňujú na možné nesprávne používanie. Dokument sa vzťahuje aj na kotly na tuhé palivá odoberajúce spaľovací vzduch z exteriéru a na spotrebiče, ktoré sú utesnené od priestoru inštalácie.

Článok sa zaoberá závažnými nebezpečenstvami, nebezpečnými situáciami a udalosťami spojenými s prevádzkou vykurovacích kotlov za podmienok špecifikovaných v ich technickej dokumentácii. Kotly môžu pracovať s prirodzeným alebo núteným ťahom, pričom prikladanie paliva môže byť ručné alebo automatické.

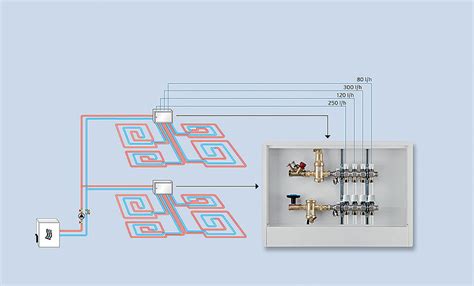

Tlaková skúška podlahového vykurovania: Kľúčový krok k spoľahlivosti

Tlaková skúška predstavuje najdôležitejší kontrolný bod celej inštalácie podlahového vykurovania. Potvrdzuje tesnosť stoviek metrov rúrok uložených v dome ešte pred ich zakrytím betónom alebo anhydritom.

Proces tlakovej skúšky

• Po dokončení montáže rozvodov a ich pripojení k rozdeľovaču sa celý systém naplní vodou (prípadne vzduchom) a natlakuje sa na hodnotu, ktorá výrazne prevyšuje bežný prevádzkový tlak.
• Testovací tlak sa zvyčajne pohybuje od 4 do 6 barov, zatiaľ čo bežná prevádzka je okolo 1,5 baru.
• Doba trvania skúšky je minimálne 24 hodín, čo umožňuje odhaliť aj najmenšie mikrotrhliny alebo nedotiahnuté spoje.
• Po ustálení teploty sa sleduje pokles tlaku na manometri. Ak ručička neklesne, systém je vyhlásený za tesný.

Význam vašej prítomnosti pri tlakovej skúške

Hoci tlakovú skúšku vykonáva odborný technik, odporúča sa byť prítomný pri jej začiatku aj ukončení. Vaša prítomnosť nie je o nedôvere, ale o vašej vlastnej istote a právnej ochrane.

• Fyzická kontrola spojov: Spolu s technikom prejdete všetky viditeľné spoje na rozdeľovači, či niekde nepresakuje vlhkosť.
• Podpis protokolu: O skúške sa spisuje „Protokol o tlakovej skúške“. Vaším podpisom potvrdzujete, že ste videli systém pod tlakom a v poriadku. Tento dokument je kľúčový pre záruku a často ho vyžadujú aj poisťovne.
• Ochrana pred ďalšími remeselníkmi: Ak po vás nastúpia ďalší pracovníci a systém by poškodili, tlakomer to okamžite ukáže. Bez vašej prítomnosti pri skúške sa neskôr ťažko dokazuje, kedy k poškodeniu došlo.

Systém pod tlakom aj počas zalievania

Podlahové kúrenie musí zostať pod prevádzkovým tlakom aj počas zalievania poterom. To má dva praktické dôsledky:

• Okamžitá signalizácia: Ak by niekto počas zalievania rúrku poškodil, voda začne striekať a vy to hneď zistíte. Oprava v tekutom poteri je jednoduchšia ako po jeho zatvrdnutí.
• Tvarová stabilita: Rúrka pod tlakom má svoj objem a tvar, čo zabezpečí ideálne vytvarovanie poteru okolo nej.

Úprimne sa odporúča trvať na osobnej prítomnosti pri natlakovaní systému a odfotiť si hodnotu na manometri na začiatku aj na konci testu. Tento protokol o tlakovej skúške si dobre odložte k ostatnej dokumentácii, môže vám v budúcnosti ušetriť značné náklady.

Regulačné požiadavky a normy pre tlakové zariadenia

Normy a predpisy upravujú celý životný cyklus tlakových zariadení od návrhu až po ich overenie v prevádzke.

Návrh a výroba

Zariadenie musí spĺňať požiadavky pevnosti a odolnosti. V prípade zahraničných firiem montujúcich kúrenie, vodoinštalácie a vzduchotechniku na Slovensku platí, že montáž zariadení, ktoré nie sú vyhradenými technickými zariadeniami tlakovými, môže vykonávať aj spoločnosť bez špeciálneho oprávnenia. Avšak pre vykonávanie odborných prehliadok, skúšok a opráv vyhradeného technického zariadenia tlakového musí mať zahraničná firma oprávnenie vydané oprávnenou právnickou osobou na Slovensku.

Skúšanie

Hydraulická skúška je najpoužívanejšia metóda, pričom skúšobný tlak sa zvyčajne rovná 1,43-násobku prevádzkového tlaku. V prípade kotlov s menovitým výkonom nad 300 kW norma STN EN 12828 uvádza, že poistné zariadenie proti nedostatku vody nie je potrebné, čo sa týka chybného prekladu slovenskej verzie normy, kde anglická verzia uvádza, že nie je potrebné pre zdroje do 300 kW.

Oprávnenia a certifikácie

• Revízny technik musí absolvovať odbornú prípravu a skúšky u oprávnenej právnickej osoby. Technická inšpekcia a.s. je oprávnenou osobou na vzdelávanie a aj oprávnenou právnickou osobou.
• Pri predaji vykurovacej techniky, techniky na výrobu TÚV, solárnych systémov a podobne, na maloobchodný predaj nie je potrebné žiadne oprávnenie od Technickej inšpekcie.
• Pre obsluhu vyhradených technických zariadení tlakových je potrebný preukaz alebo doklad o overení odborných vedomostí.

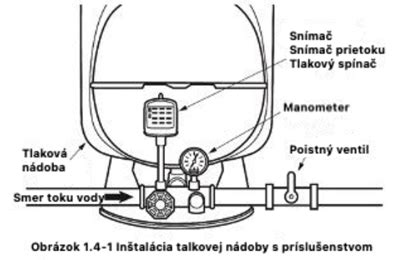

• Poistné zariadenie tlakovej nádoby je vyhradeným tlakovým zariadením skupiny B a aj určeným výrobkom. Výrobca musí k nemu vydať vyhlásenie o zhode.
• Pri nákupe kompresora s tlakovou nádobou je dôležité uchovávať dokumentáciu, vrátane vyhlásenia o zhode a návodu na obsluhu. Nádoba kompresora podlieha odborným prehliadkam a skúškam.

Špecifické situácie a predpisy

Existujú rôzne situácie týkajúce sa prevádzky a údržby kotlov a tlakových zariadení, ktoré sú regulované špecifickými predpismi.

Prevádzka kotolní

• Na samotné prevádzkovanie kotolne nie je potrebné žiadne špeciálne oprávnenie od Technickej inšpekcie, a.s.
• Kotly na plynné palivo s výkonom do 100 kW sú považované za vyhradené technické zariadenia. Obsluha kotla musí mať doklad o overení odborných vedomostí.
• Pre nízkotlakové kotolne je potrebné vykonávať odborné prehliadky minimálne raz ročne odborným pracovníkom s príslušným osvedčením.

Švové a bezšvové oceľové potrubia

Používanie švových a bezšvových oceľových potrubí na určený účel nie je predpismi nijako obmedzené.

Nádoby na stlačený plyn

Nádoby na prepravu plynov, vrátane nádob na kyslík, sú zaradené do príslušných skupín podľa vyhlášky.

Obsluha a údržba

• Požiadavky na obsluhu hydraulického agregátu uvádza výrobca v návode na používanie.
• Pri kotloch do 300 kW môže byť pri určitých podmienkach upustené od ochrany proti nedostatku vody.
• Spoločenstvo vlastníkov bytov by malo zabezpečiť údržbu kotolne podľa pokynov odborníkov.
• V prípade kotlov umiestnených v rodinných domoch sa odporúča vykonávať prehliadky a údržbu podľa pokynov výrobcu.

Záručná doba a servis

Výrobcovia si počas záručnej doby zvyčajne vyhradzujú právo kontrolovať zariadenie len prostredníctvom svojich zmluvných partnerov. Je to však vecou dohody medzi dodávateľom a odberateľom a môže sa týkať aj ochrany spotrebiteľa.

Technické normy a ich záväznosť

Dodržiavanie STN (Slovenskej technickej normy) je dobrovoľné, pokiaľ nie je ich dodržiavanie vyžadované zákonom alebo iným technickým predpisom. V prospech používania STN hovorí § 38 ods. 1 zákona č. 124/2006 Z. z. V prípade rozporu zariadenia s STN, ktoré nie sú záväzné, prevádzkovateľa to k ničomu nezaväzuje.

Požiadavky na vyhradené technické zariadenia

Pri prevádzkovaní kotolne je potrebné zabezpečiť odborné prehliadky, odborné skúšky a opakované úradné skúšky technických zariadení. Tieto úkony musí zabezpečovať správca kotolne. Obsluha vyhradených plynových a tlakových zariadení nevyžaduje preukazovanie odborného vzdelania, ale absolvovanie odbornej prípravy.

V prípade, že vaša firma plánuje vykonávať dodávateľsky odborné prehliadky a skúšky vyhradených technických zariadení, je potrebné mať na túto činnosť príslušné oprávnenie.

Pri návrhu, výrobe a prevádzke tlakových zariadení je potrebné dodržiavať príslušné smernice a nariadenia vlády. V prípade nádob plnených vodíkom, ktorý sa považuje za nebezpečnú látku, platia špecifické bezpečnostné požiadavky.
