Termostatický ventil ESBE VTC 511 je kľúčovým komponentom v moderných vykurovacích systémoch, najmä pri kotloch na tuhé palivá a v kombinácii s akumulačnými nádržami. Jeho primárnym účelom je ochrana kotla pred nízkoteplotnou koróziou a zabezpečenie optimálnej prevádzky celého systému.
Funkcia a výhody termostatického zmiešavacieho ventilu ESBE VTC 511
Ventil ESBE VTC 511 je navrhnutý tak, aby udržiaval konštantne vysokú teplotu spiatočky kotla. Táto funkcia má niekoľko zásadných výhod:
- Ochrana pred nízkoteplotnou koróziou: Kotly na tuhé palivá sú náchylné na koróziu, ak teplota spiatočky klesne pod určitú úroveň (zvyčajne okolo 55-60 °C). Ventil ESBE VTC 511 mieša horúcu vodu z výstupu kotla so studenou spiatočkou tak, aby sa na vstupe do kotla udržala požadovaná minimálna teplota.
- Zvýšenie účinnosti kotla: Vyššia prevádzková teplota kotla znamená efektívnejšie spaľovanie paliva a tým aj vyššiu celkovú účinnosť vykurovacieho systému.
- Minimalizácia dechtovania: Nízke teploty spiatočky môžu viesť k tvorbe dechtu v kotle, čo znižuje jeho výkon a životnosť. Správna regulácia teploty pomocou ventilu ESBE VTC 511 tento problém eliminuje.
- Predĺženie životnosti kotla: Kombinácia ochrany pred koróziou a minimalizácie dechtovania výrazne predlžuje prevádzkovú životnosť kotla.
Technické parametre a možnosti použitia
Termostatický ventil ESBE VTC 511 je určený pre kotly na tuhé palivá s výkonom do 150 kW. Môže byť použitý ako zmiešavací alebo rozdeľovací ventil. Jeho konštrukcia obsahuje termostatickú patrónu, ktorá reaguje na teplotu zmiešanej vody na výstupe AB.
Kľúčové vlastnosti:
- Termostatická patróna: Otvára vstup A (horúca voda z kotla) pri dosiahnutí nastavenej teploty výstupnej zmiešanej vody.
- Regulácia teploty: Ak teplota na vstupe A prekročí menovitú otváraciu teplotu o 10 °C, vstup B (studená spiatočka) sa úplne zatvorí, čím sa zabezpečí maximálny prietok horúcej vody.
- Maximálna prevádzková teplota: Ventil je navrhnutý pre prevádzku s médiami s obsahom glykolu do 50%. Pri vyššej koncentrácii glykolu dochádza k zníženiu prietoku.
- Materiál: Ventil je vyrobený z tvárnej liatiny a je určený pre prevádzkový tlak PN10.
- Pripojenie: Ventil je dostupný s vnútornými závitmi 5/4" a rôznymi prevedeniami.
Ventil ESBE VTC 511 sa najčastejšie inštaluje na spiatočku ku kotlu na pevné palivo, ale je rovnako vhodný aj pre systémy s akumulačnými nádržami. Jeho inštalácia je jednoduchá a nevyžaduje si špeciálnu údržbu pri bežných prevádzkových podmienkach, pričom náhradné diely sú k dispozícii.
Rozdiel medzi ESBE VTC 511 a ESBE VTA 322
V kontexte vykurovacích systémov sa často spomína aj termostatický zmiešavací ventil ESBE VTA 322. Je dôležité rozlišovať ich funkciu:
- ESBE VTC 511: Primárne slúži na ochranu kotla pred nízkoteplotnou koróziou tým, že udržiava vysokú teplotu spiatočky. Inštaluje sa na spiatočke kotla.
- ESBE VTA 322: Je určený na reguláciu teploty vody vstupujúcej do vykurovacích telies (radiátorov alebo podlahového vykurovania) alebo na miešanie TUV. Jeho cieľom je zabezpečiť komfortnú a stabilnú teplotu v systéme. VTA ventily sú často používané na miešanie TUV z bojlerov ohrievaných na vysoké teploty, prípadne pre podlahové vykurovanie.
Zatiaľ čo VTC ventil chráni kotol, VTA ventil zabezpečuje komfort v distribučnej časti vykurovacieho systému.

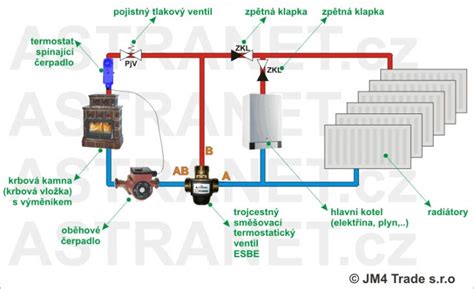

Zapojenie v systéme s akumulačnými nádržami
V systémoch s akumulačnými nádržami môže byť ventil ESBE VTC 511 využitý na plnenie týchto nádrží a zároveň na ochranu kotla. Diskusie v odborných fórach naznačujú rôzne možnosti zapojenia riadiacich jednotiek (napr. Adex komfort 06) spolu s termostatickými ventilmi a pohonmi pre optimálne riadenie vykurovacieho cyklu. Cieľom je efektívne využitie akumulovanej energie a udržanie komfortnej teploty v objekte.
V niektorých konfiguráciách sa servo pohon na trojcestnom ventile používa na reguláciu teploty vody do radiátorov, pričom ventil ESBE VTC 511 zabezpečuje predohrev spiatočky kotla.
Ako funguje termostatický zmiešavací ventil?
Presné nastavenie a zapojenie systému závisí od konkrétnej konfigurácie kotla, akumulačných nádrží a riadiacej techniky. Odporúča sa konzultácia s odborníkom alebo servisným technikom pre optimálne výsledky.
