Trojcestné ventily ESBE: Fungovanie, inštalácia a aplikácie

Moderné vykurovacie systémy si vyžadujú precízne riadenie teploty a prietoku, čo je kľúčové pre efektívny a ekonomický chod celej inštalácie. Trojcestné ventily ESBE predstavujú jedno z najspoľahlivejších riešení na trhu, ktoré dokáže zabezpečiť optimálne rozdelenie tepelného média v rôznych aplikáciách. Pochopenie princípov fungovania týchto zariadení nie je len technickou záležitosťou - je to praktická zručnosť, ktorá môže výrazne ovplyvniť efektívnosť vášho systému. Trojcestné ventily ESBE ponúkajú široké spektrum možností od jednoduchých manuálnych riešení až po sofistikované motorové pohony s presnou reguláciou. Nasledujúci obsah vám poskytne komplexný pohľad na problematiku trojcestných ventilov ESBE, ich technické parametre, možnosti inštalácie a praktické aplikácie.

Princíp fungovania a typy trojcestných ventilov

Trojcestný ventil predstavuje hydraulický prvok s tromi prípojkami, ktorý umožňuje reguláciu prietoku tepelného média medzi rôznymi okruhmi systému. ESBE ventily využívajú dva hlavné typy konštrukcie: miešacie a rozdeľovacie. Miešacie ventily spájajú dva vstupné prúdy s rôznou teplotou do jedného výstupného prúdu s požadovanou teplotou. Rozdeľovacie ventily naopak smerujú jeden vstupný prúd do dvoch rôznych výstupov.

Kľúčovým parametrom pri výbere ventilu je jeho Kvs hodnota, ktorá udáva prietok v m³/h pri tlakových stratách 1 bar. Výber správneho trojcestného ventilu ESBE vyžaduje dôkladné poznanie technických parametrov a ich vplyvu na funkčnosť celého systému. Dôležitým aspektom je tiež charakteristika prietoku, ktorá môže byť lineárna alebo rovnopercentná, čo ovplyvňuje spôsob, akým ventil reaguje na zmeny riadiaceho signálu.

Technické parametre a materiálové prevedenie

ESBE ventily sa vyrábajú v rôznych materiálových prevedeniach prispôsobených konkrétnym aplikáciám. Mosadzné ventily sú štandardom pre vykurovacie systémy s teplotami do 110°C. Tesnenia sú zvyčajne vyrobené z EPDM gumy, ktorá zabezpečuje dlhodobú tesnosť aj pri vyšších teplotách.

Pre aplikácie s agresívnejšími médiami alebo vyššími prevádzkovými teplotami sú k dispozícii aj ventily z iných materiálov, napríklad z nehrdzavejúcej ocele. Pri výbere ventilu je dôležité zohľadniť maximálny prevádzkový tlak a teplotu, ako aj chemické vlastnosti média v systéme.

Aplikácie trojcestných ventilov ESBE

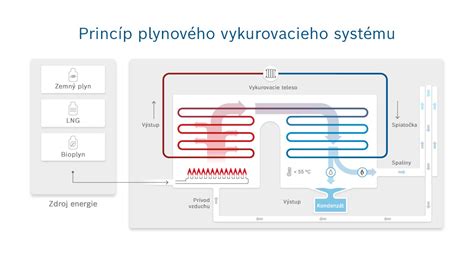

Trojcestné ventily ESBE nachádzajú široké uplatnenie v rôznych typoch vykurovacích systémov. V systémoch s kondenzačnými kotlami zabezpečujú optimálnu spätnú teplotu, čo maximalizuje kondenzáciu a efektívnosť kotla. Jednou z najdôležitejších funkcií je ochrana kotla pred tepelnými šokmi a koróziou tým, že udržujú minimálnu povolenú teplotu spiatočky.

Ďalšie bežné aplikácie zahŕňajú:

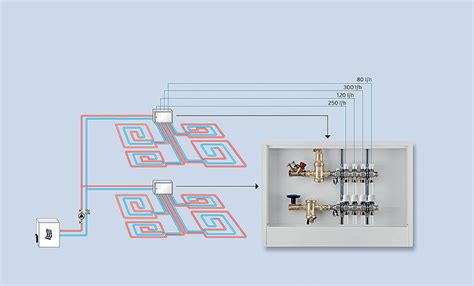

• Reguláciu teploty v systémoch podlahového vykurovania.
• Miešanie teplej a studenej vody v sanitárnych systémoch (aj keď pre tieto aplikácie sa často používajú špecializované termostatické zmiešavacie ventily).
• Riadenie prietoku v solárnych systémoch.
• Zabezpečenie optimálnej prevádzky tepelných čerpadiel.

Inštalácia trojcestného ventilu ESBE

Správna inštalácia trojcestného ventilu ESBE je kľúčová pre jeho dlhodobú funkčnosť a spoľahlivosť. Ventil sa zvyčajne inštaluje v horizontálnej polohe s pohonom smerujúcim nahor. Táto orientácia zabezpečuje optimálne mazanie pohyblivých častí a zároveň umožňuje jednoduchú údržbu.

Postup inštalácie:

1. Označenie smerov prietoku: Pred montážou je potrebné presne identifikovať vstup a výstup podľa schémy zapojenia vášho systému. Na potrubí by mali byť vyznačené smery prietoku.
2. Mechanická montáž: Ventil sa pripojí k potrubiu pomocou vhodných spojok (napr. závitových alebo prírubových). Je dôležité dbať na správne tesnenie spojov, aby sa predišlo únikom.
3. Pripojenie riadiaceho pohonu: Po mechanickej montáži sa pripojí riadiaci pohon (servopohon alebo termostatický pohon).
4. Elektrické pripojenie (pri elektrických pohonoch): Elektrické pohony vyžadujú pripojenie napájania a riadiaceho signálu podľa schémy zapojenia výrobcu. Je nevyhnutné dodržiavať pokyny týkajúce sa elektroinštalácie a používať vhodné káble a konektory.

Vždy sa riaďte konkrétnymi pokynmi výrobcu uvedenými v návode na použitie pre váš model ventilu a pohonu.

Nastavenie trojcestného ventilu ESBE

Správne nastavenie trojcestného ventilu ESBE je rozhodujúce pre optimálnu funkciu celého systému. Metóda nastavenia závisí od typu použitého pohonu:

Termostatické pohony

Pri termostatických pohonoch sa požadovaná teplota nastavuje priamo na termostate ventilu. Otočné koliesko na termostate slúži na nastavenie cieľovej teploty. V prípade manuálneho režimu, kedy sa koliesko povytiahne a otočí, sa ventil nastaví do pevnej polohy.

Servopohony s regulátorom

Pre dosiahnutie optimálnej funkcie s pokročilými regulátormi je potrebné nastaviť PID parametre regulátora. Začiatočné nastavenie sa odporúča s parametrami P=5, I=120s, D=0, s následným jemným dolaďovaním podľa správania systému. Príliš vysoká hodnota P môže spôsobiť kmitanie systému, zatiaľ čo príliš nízka hodnota P vedie k pomalej reakcii.

V niektorých prípadoch, ako je naznačené v diskusných fórach, môže byť potrebné špecifické nastavenie pre riadenie ventilu na základe dvoch požiadaviek, napríklad udržiavanie minimálnej vstupnej teploty a zároveň obmedzenie maximálnej výstupnej teploty.

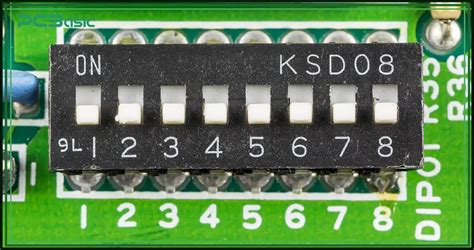

ARA manual and automatic operation: Pri servopohonoch rady ARA je možné nastaviť pracovný smer, pracovný uhol a dobu chodu pomocou DIP prepínačov. Napríklad prepínač DIP č. 5 určuje pracovný smer. Pre pohyb v smere hodinových ručičiek by mal byť prepínač nastavený doľava. Pre nastavenie pracovného úhlu (DIP 1 a 2) a doby chodu (DIP 3 a 4) postupujte podľa návodu na obsluhu, kde sú vysvetlené všetky prepínače a ich polohy. Zmenou prevádzkového uhla na prepínači DIP je nutné vykonať dodatočné nastavenie na otočnom disku, čo umožní pohonu pohyb podľa nastavenia DIP prepínačov a koncové spínače zastavia ventil v správnej polohe.

Údržba a riešenie problémov

Pravidelná údržba trojcestných ventilov ESBE zabezpečuje ich dlhodobú spoľahlivosť a optimálnu funkciu. Raz ročne sa odporúča demontáž a vyčistenie vnútorných častí ventilu, výmena tesnení a kontrola opotrebenia regulačných elementov. Základná vizuálna kontrola ventilu sa odporúča každé 3 mesiace.

Bežné problémy a ich príčiny:

• Netesnosť ventilu: Môže byť spôsobená opotrebovanými tesneniami alebo nečistotami na tesniacich plochách.
• Nesprávna regulácia: Príčinou môže byť chybné nastavenie parametrov, poškodený teplotný senzor alebo mechanické poškodenie pohonu.
• Hlučná prevádzka: Môže signalizovať kavitáciu v dôsledku príliš vysokej rýchlosti prúdenia alebo nedostatočného tlaku v systéme.

Pri problémoch so servopohonom je v mnohých prípadoch, napríklad pri výmene staršieho servopohonu za nový, odporúčaná výmena aj samotného ventilu pre zaistenie optimálneho prevádzky. Pred výmenou je tiež vhodné skontrolovať, či ventil nie je predimenzovaný (výpočet potrebnej Kvs hodnoty).

Mikrospínač na servopohone umožňuje pripojenie externého zariadenia, ktoré sa má spúšťať/zastavovať podľa polohy ventilu, napríklad obehové čerpadlo, ktoré sa vypne, ak je ventil zatvorený.

Pokročilé aplikácie a integrácia

Moderné vykurovacie systémy využívajú trojcestné ventily ESBE v komplexných regulačných schémach s viacerými regulačnými okruhmi. V inteligentných budovách sa ventily integrujú do systémov budovej automatizácie prostredníctvom komunikačných protokolov ako BACnet, Modbus alebo KNX.

Pri kombinovaní s obnoviteľnými zdrojmi energie, ako sú tepelné čerpadlá, majú trojcestné ventily ESBE kľúčovú úlohu pri optimalizácii využitia dostupnej energie. Zabezpečujú optimálnu teplotu chladiva vstupujúceho do výparníka, čím maximalizujú efektívnosť celého systému.

Výber optimálneho ventilu ESBE

Výber optimálneho trojcestného ventilu ESBE vyžaduje analýzu niekoľkých kľúčových faktorov:

• Teplotné podmienky prevádzky: Ovplyvňujú výber materiálu tela ventilu a typu tesnení.
• Požadovaný prietok a tlakové straty: Určujú potrebnú Kvs hodnotu.
• Typ aplikácie: Miešací alebo rozdeľovací režim, špecifické požiadavky systému.
• Typ pohonu: Manuálny, termostatický alebo elektrický servopohon.

Pri výbere ventilu je potrebné zohľadniť nielen počiatočnú investíciu, ale aj prevádzkové náklady a životnosť zariadenia. Energetické úspory dosiahnuté správne zvoleným a nastaveným ventilom môžu návratnosť investície skrátiť na 2-3 roky.

Zmiešavacie ventily ESBE

Zmiešavacie ventily slúžia na reguláciu teploty vody miešaním horúcej a studenej vody. Ponúkame trojcestné a štvorcestné zmiešavacie ventily, vrátane servopohonov. Na dosiahnutie požadovanej teploty vody najlepšie poslúžia zmiešavacie ventily.

Napríklad pri rozvodoch teplej úžitkovej vody teplota kvapaliny vychádzajúcej z kotla často presahuje 60°C. Aby však v aplikáciách nedochádzalo k obareniu užívateľov, možno pomocou zmiešavacieho ventilu zriediť kvapalinu studenou vodou a tak dosiahnuť optimálnu teplotu v systéme.

Zmiešavacie ventily sú s výnimkou liatinových radov 3F a 4F vyrobené z vysoko odolnej mosadze, ktorá je okrem iného ošetrená proti strate zinku. Zmiešavacie ventily sa podľa zapojenia a účelu delia na trojcestné a štvorcestné. Pri výbere je nutné zohľadniť, či vystačíte s manuálnym ovládaním, alebo zvolíte elektronické ovládanie servopohonom. Pre niektoré typy ventilov dokážeme ponúknuť sadu pre dodatočnú montáž elektropohonu.

Termostatické zmiešavacie ventily

Samostatnou kategóriou sú termostatické zmiešavacie ventily. Všetky termostatické ventily sú zároveň zmiešavacie. U rady VTA prebieha zmiešavanie pomocou termostatickej patróny, kde sa pomocou teplotnej rozťažnosti otvára a priviera teplá voda. Patróny sa dajú meniť a sú k dispozícii v ponuke.

Štvorcestné zmiešavacie ventily

V kúrenárskych aplikáciách a rozvodných aj zmiešavacích systémoch sa výborne osvedčujú moderné štvorcestné zmiešavacie ventily. Tieto ventily všeobecne nachádzajú svoje miesto predovšetkým v systémoch vykurovania a chladenia. Zdvojená zmiešavacia funkcia umožňuje primiešavať časť teplej vody, ktorá je privádzaná z kotla k vratnej vode z radiátorového okruhu. Súčasťou štvorcestného zmiešavacieho ventilu je ovládacie koliesko s prehľadnou stupnicou. Rozsah otáčania je u týchto typov ventilov “kolem dokola”, tzn. nemajú žiadne koncové dorazy. Ak chcete ovládať zmiešavací ventil prostredníctvom servopohonu, možno jednoduchou montážou zodpovedajúceho adaptéra ventil prispôsobiť.

Pripojenie štvorcestných zmiešavacích ventilov do okruhu sa vykonáva vnútorným alebo vonkajším závitom na tele armatúry, prípadne si môžete vybrať prírubovú variantu.

Porovnanie typov ventilov ESBE

Budúcnosť trojcestných ventilov

Vývoj trojcestných ventilov ESBE smeruje k ešte väčšej presnosti riadenia a integrácii s digitálnymi technológiami. Pokročilé materiály a povrchové úpravy predlžujú životnosť ventilov a znižujú náklady na údržbu.
