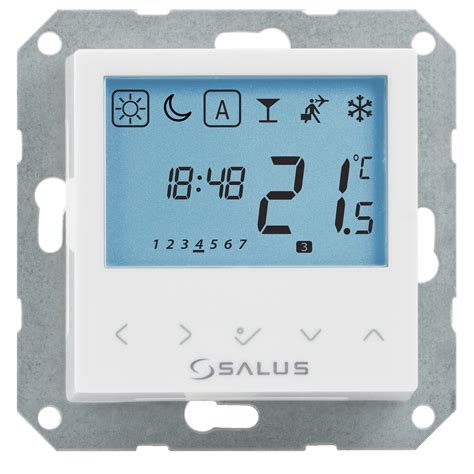

Termostat SALUS BTRP230 predstavuje elegantné a funkčné riešenie pre ovládanie vykurovacích systémov, predovšetkým teplovodného podlahového kúrenia. Jeho hlavnou prednosťou je možnosť integrácie do štandardných dizajnových rámčekov s rozmerom 55x55 mm, čo umožňuje dokonalé zjednotenie s existujúcimi vypínačmi a zásuvkami vo vašom interiéri.
Kľúčové vlastnosti a výhody
SALUS BTRP230 je navrhnutý s dôrazom na užívateľský komfort a efektivitu:
- Montáž do rámčeka 55x55 mm: Termostat je kompatibilný so širokou škálou populárnych sérií vypínačov (napr. ABB Levit, Berker, Gira). Pre správnu inštaláciu môže byť potrebný adaptér 55x55 mm, ak nie je integrovaný priamo v rámčeku.
- Týždenný program: Umožňuje nastaviť až šesť rôznych teplotných zmien počas dňa, čo zabezpečuje optimálnu reguláciu a úsporu energie podľa individuálnych potrieb.
- Tichý chod: Vďaka použitiu polovodičového spínania (TRIAC) je prevádzka termostatu absolútne bezhlučná. Toto je obzvlášť výhodné pre spálne a detské izby, kde je neprerušovaný spánok prioritou. TRIAC technológia zároveň zaručuje dlhú životnosť.
- PWM regulácia: Pulzná šírková modulácia (PWM) zabezpečuje presné a stabilné udržiavanie teploty podlahového vykurovania bez nežiaducich teplotných prekmitov.
- Funkcia MASTER (NSB): Termostat môže slúžiť ako hlavná riadiaca jednotka v systéme. Funkcia Nočný útlm (Night Set Back) umožňuje riadiť zníženie teploty na ďalších podriadených termostatoch v rovnakom systéme.
Použitie v praxi
Termostat SALUS BTRP230 je ideálny pre:
- Teplovodné podlahové kúrenie: Primárne je určený na ovládanie termopohonov na rozdeľovači, či už priamo, alebo prostredníctvom systémovej svorkovnice KL08NSB.
- Dizajnové interiéry: Vynikne v priestoroch, kde je kladený dôraz na estetické zjednotenie všetkých prvkov elektroinštalácie.
- Spálne a detské izby: Tichý chod zabezpečuje nerušený odpočinok.
Na čo si dať pozor pri inštalácii
Pri montáži a zapojení termostatu SALUS BTRP230 je dôležité dodržať niekoľko špecifík:
- Inštalačná krabica: Termostat vyžaduje hlbokú inštalačnú krabicu (typu KU 68), nakoľko jeho zadná časť je priestorovo náročnejšia.
- Maximálna záťaž: Výstup termostatu je dimenzovaný na maximálnu záťaž 0,5 A (približne 115 W). Toto množstvo je dostatočné pre ovládanie približne 5-10 termopohonov, avšak nedostačujúce pre priame spínanie elektrických vykurovacích rohoží. Pre spínanie elektrických rohoží je nevyhnutné použiť externý stykač.
- Napájanie: Termostat vyžaduje štandardné napájanie 230V, pričom je potrebné pripojiť obe fázy (L - fáza a N - neutrálny vodič).
Najčastejšie chyby pri inštalácii
- Priame pripojenie elektrickej vykurovacej rohože: Pokus o priame pripojenie elektrickej rohože na výstup termostatu (ktorý má obmedzenú kapacitu 0,5 A) vedie k jeho preťaženiu a zničeniu TRIAC spínacieho prvku.
- Nesprávne rámčeky: Použitie rámčekov, ktoré nemajú vnútorný rozmer 55x55 mm (napr. staršie typy Legrand Valena), bez adekvátneho adaptéra, nie je kompatibilné.
Montáž a zapojenie
Samotný proces montáže je pomerne jednoduchý:
- Demontáž: Najprv je potrebné oddeliť displejovú časť od silovej časti termostatu.
- Zapojenie vodičov: Pripojte napájacie vodiče (L a N) a výstupný vodič pre pohon alebo kotol (SL). Voliteľne môžete pripojiť aj podlahové čidlo (svorky S1, S2) pre presnejšiu reguláciu a ochranu proti prehriatiu.
- Upevnenie silovej časti: Silovú časť termostatu priskrutkujte do inštalačnej krabice v stene.
- Inštalácia rámčeka a displeja: Nasaďte zvolený dizajnový rámček (napr. od značky ABB) a následne zacvaknite displejovú časť termostatu.
Kedy je SALUS BTRP230 správnou voľbou
Tento termostat je ideálnym riešením, ak:
- Chcete dosiahnuť maximálnu dizajnovú integráciu a termostat zapustiť do viacerých rámčekov spolu s vypínačmi.
- Vyžadujete pokročilé programovateľné funkcie a oceníte tichú prevádzku bez rušivých zvukov.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Napájanie | 230 V AC / 50 Hz |
| Max. záťaž (TRIAC) | 0,5 A |
| Rozsah riadenia teploty | 5 - 35 °C |
| Rozmery (telo) | 71 x 71 x 46 mm |
| Kompatibilita rámčeka | 55 x 55 mm |
| Vstupy | Podlahové čidlo, CO, NSB |
| Krytie | IP30 |
Časté otázky (FAQ)
Do ktorých rámčekov pasuje?
Termostat má štandardný rozmer vnútornej časti 55x55 mm. Priamo pasuje napríklad do rámčekov ABB Levit, Berker (B.3, B.7, S.1), Gira (Standard 55, E2, Event), Jung (A 500, AS 500). Pre iné systémy môže byť potrebný redukčný medzirámček.
Môžem ho použiť na elektrickú podlahovku?
Priamo NIE. Výstup termostatu je dimenzovaný len na 0,5 A, čo je príliš málo pre vykurovaciu rohož. Musíte použiť výkonový stýkač (relé), ktorý bude spínať rohož na základe signálu z termostatu.
Je podlahové čidlo v balení?
Zvyčajne nie (závisí od dodávky, ale štandardne sa dokupuje zvlášť). Termostat má vstup pre externé čidlo (svorky S1, S2), ktoré slúži ako ochrana proti prehriatiu podlahy.
Čo je funkcia NSB?
NSB (Night Set Back) je funkcia zníženia teploty. Tento termostat (BTRP) je programovateľný a môže fungovať ako "Master" - pošle signál po kábli do iných, jednoduchších termostatov (Slave, napr. BTR230), aby sa v noci tiež prepli do úsporného režimu.
Displej stále svieti?
Nie, displej sa po chvíli nečinnosti stlmí alebo zhasne (podľa nastavenia), aby v noci nerušil. Aktivuje sa dotykom.
