Termostat (z gréckeho thermos, teplo, a stasis, trvanie) je technické zariadenie, ktoré v určitom viac-menej uzatvorenom priestore udržuje stálu teplotu. Pôsobí ako dirigent, regulujúci teplotu v našich priestoroch, či už ide o motor vozidla, miestnosť alebo chladiace zariadenie.
Základné komponenty a všeobecný princíp fungovania termostatu
Aj keď sa môže zdať, že je termostat na prvý pohľad jednoduché zariadenie, pozostáva z rôznych prvkov, ktoré spolupracujú na udržaní presnej kontroly nad teplotou prostredia.
Základné komponenty:
- Senzor teploty: V jadre termostatu sa nachádza teplotný senzor, kľúčová súčasť, ktorá funguje s technológiami, ako sú termistory alebo bimetalické senzory. Tieto zariadenia detekujú aj najmenšie výkyvy v okolitej teplote a posielajú signály do riadiacej jednotky termostatu.
- Ovládacia jednotka: Porovnateľná s ľudským mozgom, riadiaca jednotka je zdrojom intelektu za termostatom. Toto zariadenie starostlivo spracováva signály dodávané teplotným senzorom, pričom prijíma informované rozhodnutia o tom, kedy aktivovať alebo deaktívovať systém. Okrem toho poskytuje cennú schopnosť naprogramovať konkrétne časy a prispôsobené nastavenia, čím pridáva výnimočnú úroveň pohodlia do vašej skúsenosti.
- Výstupný relé: Keď je riadiaca jednotka mozgom, potom relé výstupu pôsobí ako vykonávateľ v symfónii termostatu. Keď zariadenie zistí zmenu teploty, ktorá si vyžaduje zásah, relé sa aktivuje, čo umožňuje efektívnu komunikáciu medzi termostatom a systémom vykurovania alebo klimatizácie.
Ako termostat funguje v praxi:
- Detekcia aktuálnej teploty: Senzor teploty je neustále v pohotovosti, monitoruje prostredie a hľadá tepelné variácie. Kedykoľvek sa teplota zmení, senzor okamžite posiela signál riadiacej jednotke.
- Porovnanie a rozhodovanie: Riadiaca jednotka prijíma signál zo senzora a porovnáva ho s naprogramovanou teplotou. Ak je rozdiel medzi oboma významný, riadiaca jednotka zasahuje.
- Aktivácia systému: Keď je rozhodnutie prijaté, riadiaca jednotka aktivuje výstupný relé, čím spúšťa reakciu vykurovacieho alebo klimatizačného systému podľa aktuálnych potrieb.
- Monitorovanie a stabilita: Akonáhle je systém v prevádzke, termostat naďalej starostlivo sleduje teplotu. Keď sa dosiahne požadovaný cieľ, riadiaca jednotka nariadi odpojenie systému, aby udržala tepelnú stabilitu.
Automobilový termostat: Tichý hrdina chladiaceho systému
Termostat je veľmi dôležitou súčasťou chladiaceho systému vozidla. Predstavte si ho ako tichého hrdinu, ktorý udržiava motor vášho auta v optimálnej prevádzkovej teplote. Tento nenápadný mechanizmus neúnavne riadi prietok chladiacej kvapaliny, čím zabezpečuje, že motor pracuje v ideálnom teplotnom rozsahu.
Anatómia auta: Základy / Ako fungujú autá? (3D animácia)
Princíp fungovania termostatu s voskovou náplňou
Pre reguláciu chladenia automobilových motorov sa užívajú termostaty s voskovou náplňou. Princíp ich fungovania je založený na zmršťovaní a rozpínaní špeciálnej voskovej náplne. Vosk vo voskovej kapsule reaguje na zmeny teploty.
- Studený motor: Keď je motor studený, termostat je v zatvorenej pozícii. Vosková kapsula, ktorá obsahuje termo rozpínajúci sa vosk, je v tomto stave zmrštená a ventil termostatu zabraňuje prechodu chladiacej kvapaliny do chladiča. Tým sa urýchli ohrev motora. Chladiaca kvapalina sa vracia do motora cez vodné čerpadlo na malý obeh v motore.
- Zahrievanie motora: Ako sa motor zahrieva, vosk vo voskovej kapsule sa začne rozpínať. Keď teplota chladiacej kvapaliny dosiahne špecifikovanú hodnotu, parafín sa začne topiť a postupne sa stáva tekutým. Objem sa zväčší a gumová hadica sa stlačí, aby sa zmrštila.
- Optimálna pracovná teplota: Keď motor dosiahne svoju optimálnu pracovnú teplotu (často okolo 90°C), termostat je úplne otvorený. Keď sa gumová hadička zmrští, tlačná tyč sa tlačí nahor a tlačná tyč tlačí nadol, aby sa otvoril ventil. V tomto čase chladiaca kvapalina cez chladič a ventil termostatu a potom cez čerpadlo prúdi späť do motora počas hlavného cyklu.
Tento proces zabezpečuje, že motor nie je ani prehriaty, ani príliš studený, čo je kľúčové pre jeho dlhú životnosť a efektívnu prevádzku.

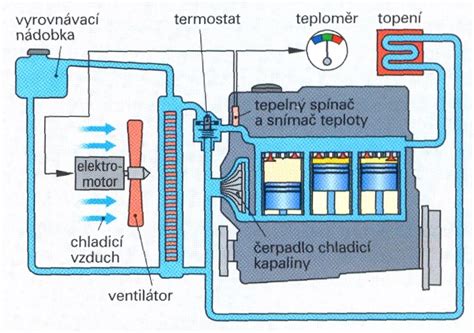

Malý a veľký chladiaci okruh
Väčšina automobilov disponuje dvoma chladiacimi okruhmi, ktoré termostat reguluje:
- Malý okruh (pľúcna cirkulácia): Keď je prevádzková teplota motora nízka (pod 70 °C), termostat sa automaticky uzavrie pred prístupom k chladiču a otvorí cestu, aby sa chladiaca voda z vodného plášťa odčerpala hadicou priamo do čerpadla a obehové čerpadlo opäť do vodného plášťa. V tomto okruhu chladiaca kvapalina cirkuluje len v rámci motora a ohrevu interiéru (cez radiátor kúrenia), pričom obchádza hlavný chladič motora. Vďaka chladiacej vode bez chladenia chladiča môžu pracovné teploty motora stúpnuť. Tento okruh je aktívny, kým sa motor nezohreje na prevádzkovú teplotu.
- Veľký okruh: Keď je pracovná teplota motora vysoká (nad 80°C), termostat automaticky uzavrie prístup k vodnému čerpadlu a otvorí prístup k chladiču. Chladiaca voda prúdiaca z vodného plášťa je ochladzovaná chladičom a následne posielaná do vodného plášťa vodným čerpadlom, čo zlepšuje chladiacu silu, aby sa zabránilo prehriatiu motora. Tento cyklus sa nazýva veľký cyklus.
Keď je prevádzková teplota motora medzi 70 °C a 80 °C, súčasne existuje veľká a malá cirkulácia, to znamená, že časť chladiacej vody vykonáva veľkú cirkuláciu, zatiaľ čo druhá časť chladiaca voda vykonáva malú cirkuláciu. Funkcia termostatu auta je zabezpečiť, aby teplota auta nedosiahla normálnu teplotu predtým v zatvorenom stave, potom chladiaca kvapalina motora čerpadlom späť do motora, motor malý cyklus, vôľa, aby sa motor rýchlo zahrial. Keď teplota prekročí normálnu hodnotu, môže byť otvorené, takže chladiaca kvapalina cez celú vodnú nádrž chladiča slučky pre veľkú cirkuláciu, aby sa rýchlo odvádzalo teplo.

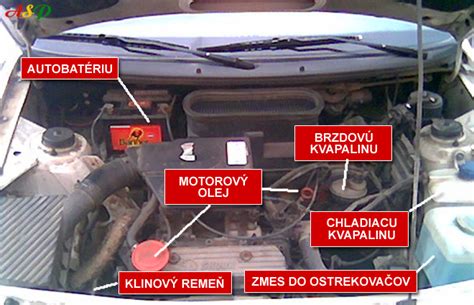

Lokalizácia termostatu vo vozidle
Termostat sa vo väčšine automobilov nachádza na jednom z dvoch miest:
- Na konci hornej chladiacej hadice: Často je umiestnený tam, kde horná chladiaca hadica vychádza z chladiča a pripája sa k bloku motora.
- V termostatovom puzdre: Niekedy je termostat ukrytý v špeciálnom puzdre pripevnenom k bloku motora, často v blízkosti vodného čerpadla.
Pre presné určenie polohy termostatu vo vašom konkrétnom vozidle je najlepšie nahliadnuť do servisného manuálu.
Príznaky a následky poruchy termostatu
Nesprávna funkcia termostatu môže viesť k vážnym problémom s motorom. Ak termostat nefunguje správne (ak je stále otvorený alebo stále zatvorený), môže to viesť k problémom, ako sú prehrievanie motora alebo neefektívny chladiaci systém, ktorý nemôže udržať motor v optimálnej pracovnej teplote. Porucha termostatu môže spôsobiť nadmernú spotrebu paliva, hlavne pri vykurovaní.
Najčastejšie poruchy sú:
- Zablokovanie v zatvorenej polohe: V tomto prípade chladiaca kvapalina nemôže prúdiť cez chladič, čo vedie k rýchlemu prehrievaniu motora. Toto je pre motor najnebezpečnejšia situácia, ktorá môže spôsobiť jeho zadretie a drahé opravy. Ukazovateľ teploty sa posunie do červenej oblasti, môže sa objaviť dym spod kapoty.
- Zablokovanie v otvorenej polohe: Motor sa nedokáže dostatočne zohriať na optimálnu prevádzkovú teplotu. To síce nie je tak deštruktívne ako prehrievanie, ale má negatívne dôsledky na efektivitu motora.
Ďalšie príznaky poruchy termostatu môžu zahŕňať:
- Nadmerná spotreba paliva, najmä pri vykurovaní interiéru.
- Nefunkčné alebo nedostatočne teplé kúrenie v aute, keďže horúca chladiaca kvapalina nepreteká cez radiátor kúrenia tak, ako by mala.
- Kolísanie teploty chladiacej kvapaliny, ktoré sa môže prejaviť na ukazovateli teploty.
- Rozsvietenie varovnej kontrolky motora alebo kontrolky vysokej teploty chladiacej kvapaliny.
Porucha termostatu tiež negatívne ovplyvňuje činnosť filtra pevných častíc (DPF). Pri nedostatočne zohriatom motore sa nespúšťa jeho regenerácia, čo môže viesť k jeho upchatiu a nutnosti nákladnej výmeny.
Ako skontrolovať funkčnosť termostatu?
Na overenie funkčnosti termostatu je potrebné vykonať viaceré kroky. Existuje niekoľko spôsobov, ako overiť, či termostat funguje správne:
- Metóda merania teploty hadice: Po naštartovaní studeného motora je potrebné sledovať teplotu hornej hadice chladiča, ktorá je spojená s termostatom. Ak je hadica po určitom čase prevádzky motora stále studená, znamená to, že termostat je pravdepodobne zatvorený a systém funguje správne. Ak sa hadica začne zahrievať, je to znak, že sa termostat otvára. Ak horné a spodné vodovodné potrubie majú veľký teplotný rozdiel, je zistená, že porucha termostatu (pri teplote nad 110 °C). Ak naopak dlho nedosahujú normálnu prevádzkovú teplotu (napr. do 70 °C), a horné a spodné vodovodné potrubie nemajú rozdiel teplôt, je istá porucha termostatu.
- Test ponorením do vody: Demontovaný termostat je možné otestovať ponorením do nádoby s vodou. Vložte ho do studenej vody - mal by byť zatvorený. Potom vodu zahrievajte. Keď dosiahne teplotu približne 90 °C, termostat by sa mal začať otvárať.
- Kontrola infračerveným teplomerom: Použite infračervený teplomer v blízkosti bočného termostatu na detekciu vstupnej a výstupnej teploty vody. Motor sa naštartuje, zvýši sa vstupná teplota vody, čas sondy sa zatvorí, aby sa vyjadrilo na 70 stupňov, výstupná teplota testu teploty vody sa náhle zvýši. V tomto čase, teplota v tabuľke teploty vody by mala byť vyššia ako 80 stupňov, čo znamená, že termostat je zapnutý a funguje normálne. Ak sa teplota nezmení, termostat nefunguje správne a je potrebné ho vymeniť.
- Servisný manuál a diagnostika: V prípade pochybností je vždy najlepšie konzultovať servisný manuál vášho vozidla alebo sa obrátiť na odborníkov. Moderné vozidlá môžu mať elektronicky riadené termostaty, ktorých funkčnosť sa dá overiť pomocou diagnostického prístroja.

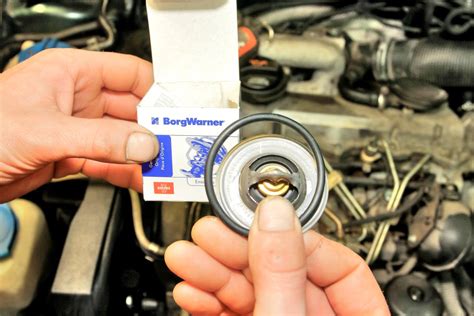

Výmena a cena opravy
Ak dôjde k zlyhaniu termostatu, jeho výmena je nevyhnutná. Náklady na výmenu nie sú vysoké, preto sa odporúča uskutočniť výmenu ihneď po zistení poruchy. Jedná sa o opravu, ktorú zvládne skúsený vodič.
Pri výmene je dôležité:
- Vypustiť časť chladiacej kvapaliny.
- Odstrániť starý termostat a dôkladne vyčistiť jeho sedlo.
- Nainštalovať nový diel s novým tesnením.
- Nezabudnúť na správne namontovanie termostatu v smere prúdenia chladiacej kvapaliny.
- Doplniť čerstvú chladiacu kvapalinu.
Cena samotného dielu sa pohybuje v stovkách korún, pričom cena práce v servise sa môže pohybovať od 20 do 70 eur, v závislosti od zložitosti úkonu a cenníka konkrétneho servisu. Je dôležité zvoliť termostat, ktorý je kompatibilný s vaším vozidlom a spĺňa špecifické požiadavky vášho motorového systému.
Moderné elektronické termostaty v automobiloch
Okrem tradičných mechanických termostatov existujú aj pokročilejšie elektronicky riadené systémy. Tieto termostaty poskytujú oveľa presnejšiu kontrolu teploty motora, čo umožňuje optimalizovať prevádzku motora v širšom teplotnom rozsahu, zvýšiť efektivitu spotreby paliva a znížiť emisie škodlivých látok. Vďaka elektronickému riadeniu môže termostat rýchlejšie reagovať na zmeny teploty, čím sa predlžuje životnosť motora.
Rôzne typy termostatov a ich princípy fungovania
Okrem automobilových termostatov existuje mnoho ďalších typov, ktoré sa líšia mechanizmom detekcie teploty a spôsobom regulácie.
Mechanické termostaty
Najjednoduchšie termostaty sú mechanické: využívajú priamo rozťažnosť kvapalín a plynov k uzatváraniu ventilu kúrenia alebo chladenia.

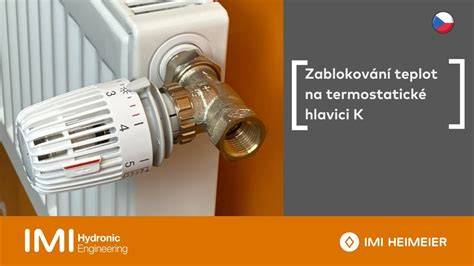

- Termostaty s kovovým mechom (vlnovcom): Pre reguláciu vykurovacích telies (radiátorov) ústredného kúrenia sa užívajú termostaty s kovovým mechom (vlnovec) naplneným plynom alebo liehom. Keď je termostat otvorený, ovládací kolík sa zasunie. V dôsledku toho prúdi z vykurovacieho potrubia do radiátora viac vykurovacej vody. Teplota sa zvýši. Úloha termostatického ventilu alebo regulačného kolíka je teda jasná: reguluje prietok vykurovacej vody z vykurovacieho potrubia do radiátora. Snímač teploty meria teplotu v miestnosti a reaguje na ňu. Miestnosť sa tak vyhreje na určitú hodnotu (napr. 20 stupňov Celzia), ktorú si obyvatelia nastavia termostatickou hlavicou.
- Bimetalické snímanie teploty (napr. termostat KST): Termostaty, ako je typ KST, využívajú ako prvok snímania teploty bimetalový pásik. Tento pás sa skladá z dvoch rôznych kovov s rôznymi koeficientmi tepelnej rozťažnosti. Pri zmene teploty sa pás ohýba v dôsledku rôznych rýchlostí rozťažnosti kovov. Bimetalový pásik je spojený s prepínacím mechanizmom v termostate. Keď sa bimetalový pás ohýba, pôsobí silou na západkový spínač. Keď teplota stúpne nad nastavenú hodnotu, spínač sa otvorí, čím sa preruší elektrický obvod a zastaví sa systém HVAC. Termostaty KST s bimetalovým mechanizmom snímania teploty a západkovým spínačom ponúkajú spoľahlivé a efektívne riešenie pre reguláciu teploty v rôznych nastaveniach.
Elektromechanické termostaty
Elektromechanické termostaty udržujú napríklad teplotu elektrickej žehličky: v žehličke je bimetalový kontakt, ktorý pri dosiahnutí nastavenej teploty vypne prívod prúdu do vykurovacieho telieska; keď teplota klesne, kontakt sa opäť zopne.
Elektronické termostaty
Pre citlivejšiu a presnejšiu reguláciu sa využívajú elektronické termostaty. Sú ovládané polovodičovými senzormi, ktorých signál sa zosilní a následne spracuje buď analógovo alebo digitálne. Elektronika následne ovláda najčastejšie relé-spínacie/rozpínacie kontakty (kúrenie/chladenie).
- Teplotný snímač odporový: Tvorí ho termistor, ktorého odpor sa mení podľa okolitej teploty. Teplotná charakteristika môže byť PTC alebo NTC.
- Teplotný snímač napäťový: Na výstupe analógového snímača je napätie, ktoré sa menia podľa okolitej teploty.
- Teplotný digitálny snímač: Na výstupe snímača je informácia odovzdávaná v digitálnej forme, číselný údaj sa mení podľa okolitej teploty.
Hysteréza termostatu
Osobitný problém predstavuje hysteréza termostatu, oneskorenie odozvy na regulačný zásah: napr. keď ventil uzavrie prívod teplej vody do radiátora, teplota v miestnosti ďalej porastie, pretože radiátor je plný horúcej vody. Naopak pri poklese teploty sa ventil síce otvorí, bude však dlho trvať než sa radiátor naplní teplou vodou. Vo výsledku bude teplota silne kolísať.
Výhody efektívneho termostatu
Úspora energie
Efektivita je kľúčová. Udržiavaním konštantnej teploty a jej úpravou len vtedy, keď je to naozaj potrebné, efektívny termostat výrazne znižuje spotrebu energie, čo sa premieta do účtov za služby, ktoré sú priateľskejšie k vašej peňaženke a životnému prostrediu.
Prispôsobený komfort
Moderné termostaty ti poskytujú bezkonkurenčnú úroveň kontroly. Možnosť naprogramovať si rozvrhy a prispôsobené nastavenia podľa tvojich individuálnych preferencií ponúka prispôsobený komfort, ktorý sa prispôsobuje tvojmu životnému štýlu.
Vyššia trvanlivosť systému
Tepelná stabilita nielenže prispieva k vášmu pohodliu, ale aj k dlhodobosti vášho klimatizačného systému. Správne nastavenie termostatu znamená aj rozdielne vykurovanie každej miestnosti, pretože všade nemusí byť rovnako teplo. Z ekonomických a ekologických dôvodov sa však oplatí dbať na správnu teplotu. Ak je čerpadlo vykurovacieho okruhu správne nastavené, môže efektívne a rovnomerne rozvádzať teplo po celom dome. Hydraulické vyváženie vytvára základ pre tento účel, na ktorého základe sa jednotlivé radiátory nastavia tak, aby dostali potrebné množstvo vykurovacej vody. Toto je však možné len s vopred nastaviteľnými termostatmi vykurovania.
