Termostat s dvoma riadiacimi teplotami: Princíp a funkcie

Každá vykurovacia inštalácia vyžaduje zariadenie na reguláciu teploty, ktorú najčastejšie plní termostat. Hoci sa jeho funkcia - udržiavanie nastavenej teploty - zdá jednoduchá, základné mechanizmy zahŕňajú sofistikovanú fyziku a inžinierstvo. Termostat funguje ako uzavretý-kruhový riadiaci systém, čo znamená, že nepretržite monitoruje aktuálnu teplotu a porovnáva ju s požadovanou hodnotou. Na základe tohto porovnania vykoná úpravy, aby sa tieto dve hodnoty zosúladili.

Základný princíp fungovania termostatu

Termostat je kľúčové zariadenie, ktoré reguluje teplotu v rôznych prostrediach. Jeho hlavnou úlohou je regulácia, respektíve udržiavanie teploty na takej úrovni, aká je ideálna alebo na takej, akú nastaví používateľ. Ak je skutočná teplota nižšia ako požadovaná, automaticky zapne vykurovacie zariadenie. Pri termostatoch regulujúcich elektrické vykurovanie je ich činnosť úplne nenápadná. V prípade plynového vykurovania je možné počuť zapínanie kotla, zatiaľ čo pri iných systémoch, napríklad teplovzdušných, je možné počuť chod ventilátora. Termostaty v kombinácii s vykurovacími rohožami alebo fóliami však pracujú úplne ticho.

Meranie teploty

Prvým krokom v regulačnej slučke je presné meranie teploty. Termostaty používajú rôzne typy snímačov:

• Bimetalový pásik: Tradičné mechanické termostaty sa spoliehajú na fyzikálne vlastnosti hmoty. Obsahujú tenký pásik zložený z dvoch rôznych kovov (napr. mosadz a železo) spojených dohromady. Pretože tieto dva kovy majú rôzne koeficienty tepelnej rozťažnosti, pás sa pri zmene teploty ohýba.
• Termistory: Moderné digitálne termostaty používajú elektronické snímače pre väčšiu presnosť. Termistory sú odpory, ktorých elektrický odpor sa výrazne mení s teplotou.
• Termočlánky: Tieto senzory generujú malé napätie (Seebeckov efekt), keď sú dva rozdielne kovy spojené a vystavené teplotnému gradientu.
• RTD (odporové teplotné detektory): Typicky vyrobené z platiny, RTD ponúkajú vynikajúcu presnosť a stabilitu v miernom teplotnom rozsahu.

Spracovanie a porovnanie signálu

Keď snímač zaznamená zmenu teploty, musí sa spracovať nespracovaný signál. V elektronických termostatoch to zahŕňa analógový-na-digitálny prevodník (ADC). Mikroprocesor potom vykoná kritický výpočet: odčíta nameranú teplotu od požadovanej teploty.

Vykonanie príkazu

Posledným krokom je vykonanie príkazu:

• Zapnutie/vypnutie: Toto je najbežnejšia metóda. Termostat funguje ako jednoduchý vypínač. Keď sa teplota odchýli od nastavenej hodnoty, vyšle signál na plné napájanie - zapnuté. Keď teplota dosiahne nastavenú hodnotu, vyšle signál „vypnuté“.
• Modulácia: Pokročilé termostaty dokážu modulovať výkon systému HVAC. Namiesto jednoduchého zapnutia pece na 100 % môže modulačný termostat signalizovať pec, aby bežala na 40 % kapacity, čím sa udržiava stabilnejšia teplota.

Hysteréza

Kľúčovou vlastnosťou, ktorá zabraňuje opotrebovaniu systému, je hysteréza, často označovaná ako mŕtve pásmo. Hysteréza je parameter, ktorý ovplyvňuje tepelnú pohodu v domácnosti a náklady na vykurovanie. Tento mechanizmus zabraňuje príliš častému zapínaniu vykurovacieho systému, čím prispieva k jeho efektívnemu fungovaniu. Termostat môže byť napríklad nastavený tak, aby zapínal teplo pri 20,5 °C a vypínal pri 21,5 °C. Osobitný problém predstavuje hysteréza termostatu, to je oneskorenie odozvy na regulačný zásah. Napríklad, keď ventil uzavrie prívod teplej vody do radiátora, teplota v miestnosti ďalej porastie, pretože radiátor je plný horúcej vody. Naopak, pri poklese teploty sa ventil síce otvorí, bude však dlho trvať, kým sa radiátor naplní teplou vodou. Vo výsledku bude teplota silno kolísať.

Typy izbových termostatov

Izbové termostaty sú určené pre reguláciu teploty v interiéri. Môžu ovládať rôzne vykurovacie spotrebiče, ako sú plynové a elektrické kotly, klasické radiátory, tepelné čerpadlá, bojlery, kotly na tuhé palivá či podlahové kúrenie. Rozdeľujeme ich na:

Mechanické izbové termostaty

Mechanický termostat je najstarším typom, ktorý nie je pripojený na žiadny zdroj energie. Funguje na jednoduchom princípe rozťažnosti kvapalín a plynov na uzatváranie ventilu kúrenia alebo chladenia. Príkladom sú mechanické termostatické hlavice na radiátoroch, ktoré v sebe ukrývajú kovový valček (mech alebo vlnovec) naplnený plynom alebo liehom. Pod vplyvom teploty sa valček rozpína a vysúva piest, ktorý zatlačí na ventil a ten sa uzavrie. Manuálne analógové termostaty nemajú žiadny displej, iba ovládacie prvky ako kolieska alebo páčky. Ich výhodou je, že nevyžadujú elektrickú energiu, sú cenovo dostupné a ľahko použiteľné. Ich prevádzka je čisto mechanická a zameriava sa iba na základné funkcie vykurovania. Najväčšou nevýhodou je, že nie sú programovateľné a nemajú iné pokročilé funkcie. Číslice 0 až 6 na termostatickej hlavici neoznačujú stupne Celzia, ale regulačné stupne.

Elektrické a elektronické izbové termostaty

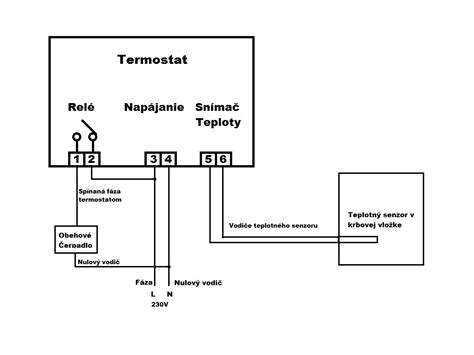

Do skupiny elektrických izbových termostatov patria všetky zariadenia, ktoré sú pripojené na zdroj elektriny (sieť, batérie) a fungujú na rôznych princípoch (digitálne/analógové). Nájdete ich v drvivej väčšine dnes používaných zariadení. Elektrické termostaty detekujú teplotu pomocou snímačov a na základe týchto údajov aktivujú alebo deaktivujú vykurovacie alebo chladiace systémy.

Analógové izbové termostaty

Analógové termostaty patria k starším a lacnejším typom. Môžu fungovať na princípe bimetalického prúžku, ktorý sa pod vplyvom tepla ohýba, čím pri zmenách teploty zapína a prepína obvody v termostate a vykurovacom telese. Dokážu teplotu iba regulovať, vypnúť kúrenie úplne alebo nastaviť na takzvaný anti-freeze režim. Nedisponujú žiadnymi ďalšími funkciami.

Digitálne izbové termostaty

Elektronický termostat je najmodernejšou formou regulácie teploty. Používajú digitálne snímače a mikroprocesory na presné meranie a reguláciu teploty. Snímanie a následná regulácia teploty prebieha na základe informácií v digitálnej forme, číselný údaj sa mení v závislosti na teplote okolia. Môžu byť napojené priamo zo siete alebo z vlastných batérií. Ich nevýhodou je vyššia cena a komplikovanejšie ovládanie, výhodou sú rôzne pokročilé funkcie a najmä presnejšie snímanie a regulovanie teploty. Manuálne digitálne termostaty majú displej, ktorý zobrazuje aktuálnu/nastavenú teplotu.

Rozdelenie termostatov podľa spôsobu ovládania a funkcií

Manuálny izbový termostat

Do skupiny manuálnych izbových termostatov patria mechanické aj elektrické verzie. Označenie „manuálne“ hovorí iba o spôsobe, akým sa nastavujú - manuálne/ručne. Ide o veľmi jednoduché a lacné zariadenie, ktoré okrem regulácie teploty nedokáže nič iné (ovládanie cez smartfón, prepojenie s inými smart zariadeniami, výpočet vzorcov teploty atď.). Oba typy manuálnych termostatov sú vhodné najmä pre tých, ktorí sú často doma, nemajú problém s „ručným“ nastavovaním a uprednostňujú vykurovanie na stálu teplotu.

Programovateľný termostat

Programovateľný termostat musí byť digitálny. Ide o modely, ktoré si môžete nastaviť presne podľa vašich požiadaviek. Napríklad, do termostatu naprogramujete to, akú teplotu preferujete ráno, akú na obed a akú večer. On na základe vami zadaných „pokynov“ bude teplotu regulovať v priebehu dňa, týždňa či mesiaca sám. Programovanie prebieha prostredníctvom prednastavených alebo manuálnych režimov, v ktorých si vytvoríte vlastný algoritmus regulácie teploty. Mnohé z nich sú programovateľné, čo umožňuje prispôsobiť teplotu v závislosti na dennej dobe, aktuálnej potrebe alebo iných faktoroch. Vďaka tomu je možné nastaviť rôzne teplotné rozsahy na dlhšie časové obdobie.

Inteligentný termostat

Inteligentné termostaty sú tiež digitálne a zároveň programovateľné, avšak v tomto prípade ich neprogramuje používateľ, ale pokročilejšie systémy. Inteligentný termostat sa „učí“. Na základe vašich preferencií postupne dokáže sám prepočítať ideálnu teplotu v istej časti dňa, zvýšiť ju alebo znížiť na základe vašich predchádzajúcich nastavení. Sú v zásade vybavené Wi-Fi, vďaka čomu ich môžete prepojiť s ďalšími smart zariadeniami, ako je notebook, tablet, smartfón, Google Home či Alexa, ale aj k iným systémom, respektíve aplikáciám na ovládanie inteligentnej domácnosti.

Termostaty s dvoma riadiacimi teplotami: Princíp a aplikácia

Pojem „termostat s dvoma riadiacimi teplotami“ môže odkazovať na niekoľko princípov, ktoré umožňujú presnejšie, flexibilnejšie alebo redundantné riadenie teploty. Najčastejšie sa s ním stretávame v kontexte pokročilejších systémov alebo špecifických aplikácií.

Kombinované snímanie teploty (vzduch a podlaha)

Pri podlahovom vykurovaní je veľmi časté, že termostat využíva dve čidlá na optimalizáciu riadenia teploty. Tento princíp sa nazýva kombinované riadenie:

• V (miestnosť): Teplota je riadená vstavaným vnútorným čidlom, ktoré sleduje teplotu vzduchu v miestnosti.
• OU (podlaha): Teplota podlahy je kontrolovaná externým NTC čidlom, zatiaľ čo čidlo vzduchu v miestnosti je deaktivované.
• AI (kombinovaný): Vstavané čidlo reguluje teplotu vzduchu v miestnosti, zatiaľ čo podlahové čidlo meria teplotu podlahy. Táto konfigurácia umožňuje udržiavať komfortnú teplotu vzduchu, ale zároveň chráni podlahu pred prehriatím a zabezpečuje optimálnu prevádzku podlahového kúrenia. Pre termostat na podlahové kúrenie je nutné pripojiť externý snímač teploty. Ten sa osadí samostatne do flexibilnej rúrky, ktorá je následne vložená medzi káble, a to aspoň v 3 cm vzdialenosti.

Použitie termostatov s prídavným externým čidlom teploty vzduchu umožňuje inštaláciu termoregulátora mimo miestnosti. Napríklad, moderné termostaty ako HD-T1000 s modulom ZigBee 3.0 majú prídavné čidlo vzduchu, ktoré umožňuje pohodlné ovládanie teploty v kúpeľni. Zariadenie sa najčastejšie inštaluje v priľahlej miestnosti (napr. v predsieni), pričom čidlo vedie do kúpeľne cez stenu.

Duálne termostaty pre redundantné alebo presné riadenie

Duálne termostaty môžu dosiahnuť presnejšie, flexibilnejšie alebo redundantné riadenie teploty integráciou dvoch nezávislých jednotiek na reguláciu teploty. Princíp je, že hlavný termostat je zodpovedný za rutinnú kontrolu, zatiaľ čo pomocný termostat slúži ako nezávislá záloha alebo pre jemné doladenie.

• Redundancia a bezpečnosť: V citlivých aplikáciách (napríklad zdravotnícke vybavenie, priemyselné procesy) môže druhý termostat fungovať ako záložný systém, ktorý prevezme kontrolu v prípade zlyhania primárneho. Zabezpečuje sa tak kontinuita a zabraňuje sa katastrofálnym dôsledkom.

• Vysoká presnosť: V laboratórnych termostatoch môže hlavný termostat vykonávať hrubé úpravy a pomocný termostat vykonávať doladenie, aby sa zabezpečilo, že kolísanie teploty je minimálne (napr. menšie ako 0,1 °C).
• Multi-zónové riadenie: Hoci „dve riadiace teploty“ môžu naznačovať riadenie v rámci jedného zariadenia, v širšom zmysle môže ísť aj o riadenie dvoch alebo viacerých nezávislých zón s odlišnými teplotnými požiadavkami. Príkladom sú veľké chladné sklady, kde rôzne zóny ukladajú rôzne tovary, alebo moderné domácnosti s inteligentným riadením jednotlivých miestností.

Scenáre aplikácií duálnych termostatov zahŕňajú high-end chladničky, klimatizácie, ohrievače vody, ako aj nádrže na fermentáciu vína alebo sušičky zŕn.

Výber termostatu

Výber správneho izbového termostatu je kľúčový pre efektívnu a úspornú prevádzku vykurovacieho systému. Pri voľbe termostatu je dôležité zohľadniť typ a parametre vašej vykurovacej inštalácie.

Kompatibilita s vykurovacím/chladiacim systémom a smart systémami

Alfou a omegou pri výbere správneho termostatu je druh vykurovania vo vašom príbytku (plyn, elektrina, tuhé palivo). Ak využívate vykurovací aj chladiaci systém, popremýšľajte nad kúpou termostatu, ktorým môžete ovládať oboje. Ďalším dôležitým parametrom je prepojiteľnosť termostatu s ďalšími smart zariadeniami a systémami. Wi-Fi modely môžete väčšinou prepojiť s akýmkoľvek iným Wi-Fi zariadením aj systémom (napr. Alexa, Google Home, rôzne aplikácie).

Existuje mnoho termostatov, ktoré sú označené ako inteligentné, napojiť ich však môžete iba na jeden konkrétny smart systém pre riadenie domácnosti, väčšinou ten od daného výrobcu. Univerzálny termostat odhalíte napríklad prostredníctvom symbolu „Z-Wave“.

Spínací kontakt termostatu

Pri každom termostate by ste mali nájsť údaj o spínacom kontakte, ktorý je uvádzaný v ampéroch. Tento údaj hovorí o tom, aké množstvo elektrického prúdu môže pretiecť cez spínací kontakt termostatu. Pri prekročení maximálnej povolenej hranice dochádza k prehrievaniu spínacieho kontaktu a následným výbojom, čo skončí jeho „odpálením“ a prehorením. Daný typ termostatu je možné pripojiť len k takému vykurovaciemu spotrebiču, ktorý neprekračuje maximálny povolený spínaný príkon. Ak si nechcete lámať hlavu s komplikovanými prepočtami, riešením je použitie silového relé, ktoré je vhodné najmä pri používaní výkonnejších vykurovacích spotrebičov.

Spôsob napájania a inštalácie

• Drôtové termostaty: Sú pripojené k vykurovaciemu telesu pomocou káblov a montujú sa na stenu (pod omietku pre estetickejšie riešenie, na omietku pre jednoduchšiu inštaláciu). Delia sa na termostaty na kotol a podlahové kúrenie.
• Termostat do zásuvky: Patria tiež k drôtovým alternatívam, ale neinštalujú sa priamo do elektrického okruhu. Zapojíte ho do elektrickej zásuvky a prepojíte s daným zariadením. Obrovskou výhodou je veľmi jednoduchá inštalácia.
• Bezdrôtové izbové termostaty: Sú ideálne pre tých, ktorí ich chcú mať stále po ruke a premiestňovať. Sú napájané batériami a pozostávajú z dvoch zariadení - izbového termostatu (ovládacia jednotka) a modulu, ktorý sa inštaluje na vykurovacie teleso. Komunikácia medzi nimi môže prebiehať cez Wi-Fi, GSM (pomocou SMS) alebo OpenTherm (špeciálny protokol).
