Termostat je kľúčovým zariadením, ktoré reguluje teplotu v rôznych prostrediach, od domácností po priemyselné aplikácie. Zohráva dôležitú úlohu pri zabezpečovaní komfortu a efektivity. Jeho hlavnou úlohou je regulácia, resp. udržiavanie teploty na ideálnej alebo na vami nastavenej úrovni. V tomto článku sa pozrieme na princíp fungovania termostatov, ich typy a špecifické spôsoby regulácie teploty.
Princíp funkcie priestorového termostatu

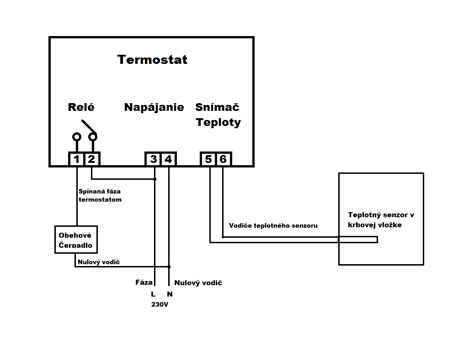

Priestorové termostaty slúžia na porovnávanie požadovanej a aktuálne nameranej priestorovej teploty. Každý termostat je vybavený teplotným snímačom, ktorý meria okolitú (izbovú) teplotu. Okrem toho termostat obsahuje funkčné tlačidlá alebo otočné voliče na nastavenie požadovanej teploty. Súčasťou termostatu je aj relé alebo spínací kontakt, ktorý slúži na ovládanie pripojených vykurovacích zariadení, ako je napríklad horák kotla, elektrická špirála alebo čerpadlo.
Základný princíp funkcie termostatu je nasledovný: Ak je nameraná priestorová teplota nižšia ako požadovaná, výstupné relé termostatu sa sepne a pripojené vykurovacie zariadenie sa zapne. Ak je nameraná priestorová teplota vyššia ako požadovaná, výstupné relé termostatu sa rozopne a vykurovacie zariadenie sa vypne. Tento cyklický proces zabezpečuje udržiavanie zvolenej teploty v miestnosti.
Lokálne vykurovanie a potreba regulácie
V súčasnosti sa lokálne vykurovanie, kde je zdroj tepla umiestnený priamo v objekte, využíva nielen v rodinných domoch, ale aj v bytových domoch, kde každá bytová jednotka má vlastný zdroj tepla. Majiteľ objektu je zodpovedný za ovládanie tohto zdroja. Najčastejším zdrojom tepla býva kotol (plynový, elektrický, kondenzačný), ktorý je zvyčajne vybavený čerpadlom na distribúciu ohriateho média do otopných telies. Na ohrev média je potrebné zdroj tepla zapnúť, či už ide o horák kotla alebo elektrickú špirálu.
Pri takomto systéme lokálneho vykurovania vzniká otázka, ako tento zdroj ovládať, teda kedy ho zapínať a vypínať. Ideálne riešenie predstavuje zariadenie, ktoré na základe požadovanej teploty tieto procesy automatizuje - priestorový termostat.
Typy priestorových termostatov
Na trhu sú dostupné rôzne typy priestorových termostatov, ktoré sa líšia dizajnom, funkciami a spôsobom ovládania. Všeobecne ich možno rozdeliť do niekoľkých kategórií:
Podľa spôsobu ovládania
- Mechanické termostaty: Tieto termostaty patria medzi základné typy. Najčastejšie obsahujú otočné koliesko s teplotnou stupnicou na nastavenie požadovanej teploty. Nevyžadujú žiadny externý zdroj napájania, pretože ako teplotný snímač používajú membránový teplotný element plnený plynom. Namiesto výstupného relé disponujú spínacími alebo prepínacími kontaktmi. Mechanické termostaty pracujú na základe rozšírenia a zmrštenia materiálov pri zmene teploty. Keď teplota vzduchu stúpne alebo klesne, materiál sa rozšíri alebo zmrští, čo spôsobí pohyb mechanizmu, ktorý spína alebo vypína vykurovanie alebo chladenie.
- Elektrické / Digitálne termostaty: Na rozdiel od mechanických termostatov, digitálne termostaty ponúkajú pokročilejšie funkcie a zvyčajne vyžadujú napájanie (batérie alebo sieťové). Disponujú displejom, na ktorom sa zobrazujú rôzne informácie (aktuálna teplota, požadovaná teplota, čas, stav programu a pod.). Elektrické termostaty detekujú teplotu pomocou snímačov a na základe týchto údajov aktivujú alebo deaktivujú vykurovacie alebo chladiace systémy. Elektronický termostat je najmodernejšou formou regulácie teploty, používajú digitálne snímače a mikroprocesory na presné meranie a reguláciu teploty.
Podľa pripojenia
- Vodičové termostaty: Tieto termostaty sú pripojené k zdroju tepla pomocou káblov. Relé je integrované priamo v základnej jednotke termostatu. Štandardné drôtové termostaty sú k vykurovaciemu telesu pripojené pomocou káblov, najčastejšie prostredníctvom bežných vodičov typu CYKY na 230 V okruhy. Väčšinou sa montujú spolu s vykurovacím telesom. Drôtové termostaty sa tradične inštalujú na stenu a delia sa na termostaty pod omietku (estetickejšie riešenie) a termostaty na omietku (jednoduchšia inštalácia).
- Bezdrôtové termostaty: Skladajú sa z dvoch jednotiek - priestorovej jednotky (samotný termostat) a reléovej jednotky umiestnenej pri zdroji vykurovania. Komunikácia medzi nimi prebieha bezdrôtovo. Bezdrôtové izbové termostaty sú ideálne pre tých, ktorí ich chcú mať stále po ruke a premiestňovať z miesta na miesto. Sú napájané batériami a pozostávajú z izbového termostatu (ovládanie, zobrazenie teploty) a modulu (inštaluje sa na vykurovacie teleso).
Podľa zónovej regulácie
- Jednozónové termostaty: Merajú teplotu v jednej miestnosti a na základe nej ovládajú zdroj tepla.
- Viaczónové termostaty: Umožňujú nezávislé riadenie teploty vo viacerých miestnostiach alebo zónach.
Pokročilé funkcie digitálnych termostatov
Digitálne priestorové termostaty ponúkajú celý rad funkcií, ktoré zvyšujú komfort a efektivitu vykurovania:
- Týždenný časový program: Umožňuje nastaviť rôzne teploty pre rôzne časy počas dňa a týždňa, čo je ideálne pre úsporu energie počas neprítomnosti alebo noci.
- Teplotná tolerancia (hysterézia): Parameter, ktorý zabraňuje príliš častému zapínaniu a vypínaniu vykurovacieho systému. Termostat nevypne vykurovanie okamžite po dosiahnutí požadovanej teploty, ale až po jej prekročení o určitú hodnotu (napr. 1 °C), čím sa predchádza zbytočnému cyklovaniu.
- Nastavenie počtu cyklov sepnutí: Táto funkcia umožňuje obmedziť frekvenciu zapínania vykurovacieho zdroja za hodinu, čím sa chráni zariadenie (napr. plynový kotol) pred nadmerným opotrebením a zvyšuje sa jeho životnosť.
- Protimrazová ochrana: V prípade vypnutia termostatu alebo dlhodobej neprítomnosti udržiava minimálnu teplotu, aby sa zabránilo zamrznutiu systému.
- Ovládanie cez WiFi/aplikáciu: Moderné termostaty s podporou WiFi umožňujú diaľkové ovládanie pomocou smartfónu, čo poskytuje maximálnu flexibilitu a kontrolu nad vykurovaním odkiaľkoľvek. Mnohé modely sú vybavené Wi-Fi pripojením, čo umožňuje používateľom ovládať teplotu na diaľku prostredníctvom smartfónov alebo tabletov.
- Integrácia s inteligentnou domácnosťou: Niektoré termostaty podporujú protokoly ako ZigBee alebo MESH, čo umožňuje ich začlenenie do širšieho systému inteligentnej domácnosti.
Všetko o inteligentných termostatoch | Ask This Old House
Princípy regulácie teploty: Hysterézia a PI regulácia
Termostaty sa používajú na reguláciu teploty, pričom existujú rôzne spôsoby regulácie:
Hysterézna regulácia teploty
Najbežnejšia a najjednoduchšia metóda pre termostaty. Pri tejto regulácii sa nastavujú dve hodnoty teploty - horná a dolná hranica. Keď teplota dosiahne hornú hranicu, termostat sa vypne, keď teplota klesne pod dolnú hranicu, termostat sa zapne. Tým sa termostat cyklicky zapína a vypína. Hodnota hysterézy určuje rozdiel medzi hornou a dolnou hranicou, ktorý je potrebný na stabilnú reguláciu. Hysterézna regulácia zvyčajne využíva relé na ovládanie zapínania a vypínania termostatu.
Osobitný problém predstavuje hysteréza termostatu, to je oneskorenie odozvy na regulačný zásah: napr. keď ventil uzavrie prívod teplej vody do radiátora, teplota v miestnosti ďalej porastie, pretože radiátor je plný horúcej vody. Naopak pri poklese teploty sa ventil síce otvorí, bude však dlho trvať, než sa radiátor naplní teplou vodou. Vo výsledku bude teplota silne kolísať.
PI regulácia teploty
Sofistikovanejšia metóda používaná v pokročilejších termostatoch. PI regulácia kombinuje dve základné zložky - proporcionalitu a integráciu. Proporcionálna časť sa stará o okamžitú odozvu na zmeny teploty a priraďuje termostatu väčší alebo menší vykurovací alebo chladiaci výkon. Integračná časť sleduje trvanie odchýlok od požadovanej teploty a slúži na elimináciu stálych odchýlok. Tým sa zabezpečuje ešte presnejšia regulácia teploty. PI regulácia sa často používa v elektronických termostatoch s mikroprocesormi, ktoré môžu vykonávať výpočty a adaptívne upravovať parametre regulácie. To zabezpečuje lepšiu presnosť a stabilitu regulácie teploty v porovnaní s hysteréznou reguláciou.
Niektoré moderné termostaty majú aj inteligentný PID regulátor, ten spína s predstihom a začína nahrievať/chladiť miestnosť tak, aby podľa zvoleného programu bola v požadovaný čas v miestnosti požadovaná teplota.
Špecifické typy termostatov
Pre špecifické aplikácie existujú aj špecializované termostaty:
- Termostaty pre podlahové vykurovanie: Často sú vybavené externým NTC čidlom na presné meranie teploty podlahy, aby sa predišlo jej prehriatiu. K podlahovému termostatu je nutné pripojiť externý snímač teploty, ktorý sa osadí samostatne do flexibilnej rúrky vložené medzi káble.
- Termostat na radiátor (termostatická hlavica): Mechanický typ termostatu, ktorý funguje na princípe rozťažnosti kvapalín a plynov. Na termostatickej hlavici sú stupnice od 0 do 6, pričom jednotlivé čísla neoznačujú stupne Celzia, ale regulačné stupne. Dnes existujú aj elektrické a inteligentné termostatické hlavice.
- Termostat do zásuvky: Nevyžadujú zložité zapojenie, stačí ich zapojiť do elektrickej zásuvky a pripojiť k nim vykurovacie zariadenie. Obrovskou výhodou je jednoduchá inštalácia bez zásahov do elektroinštalácie.
- Kúpeľňové regulátory: Sú navrhnuté pre prostredie s vyššou vlhkosťou a môžu mať špeciálne funkcie pre komfortné vykurovanie kúpeľne.
Príkladom mechanického termostatu je model KSD301, ktorý je bimetalový teplotný spínač určený pre napätie do 250 VAC a prúd až 10 A.
Na čo sa zamerať pri výbere termostatu
Pri výbere vhodného priestorového termostatu je dôležité zohľadniť:
- Kompatibilita s vykurovacím / chladiacim systémom a smart systémami: Je potrebné zvoliť termostat kompatibilný s vaším vykurovacím systémom (plyn, elektrina, tuhé palivo). Ak využívate aj chladiaci systém, popremýšľajte nad termostatom, ktorý ovláda oboje. Wi-Fi modely možno prepojiť s inými smart zariadeniami a systémami.
- Spínací kontakt termostatu: Uvádzaný v ampéroch, hovorí o tom, aké množstvo elektrického prúdu môže pretiecť cez spínací kontakt. Pri prekročení maximálnej povolenej hranice dochádza k poškodeniu kontaktu.
- Typ napájania: Rozhodnite sa, či preferujete drôtové alebo bezdrôtové riešenie, prípadne napájanie zo siete alebo batériami.
- Funkcie: Zvážte, či potrebujete základnú reguláciu, programovateľné funkcie, diaľkové ovládanie, alebo integráciu do inteligentnej domácnosti.
Pre elektrické vykurovanie sa odporúča, aby výkon vykurovacieho systému neprekročil 70 % maximálneho zaťaženia termostatu. Programovateľné WiFi termostaty sú univerzálnym riešením pre rôzne typy vykurovania.
Umiestnenie termostatu
Správne umiestnenie termostatu je kľúčové pre jeho efektívnu funkciu:
- Termostat by mal byť umiestnený minimálne 1,5 metra nad podlahou.
- Je potrebné zabezpečiť voľné prúdenie vzduchu okolo termostatu.
- Vyhnite sa umiestneniu v blízkosti priamych zdrojov tepla (radiátor, krb, slnečné svetlo), okien a dverí, kde môže dochádzať k prievanu, alebo v rohoch miestnosti, za nábytkom či záclonami.
- Ideálne je umiestniť termostat v priestore, ktorý má byť primárne regulovaný, a v miestnosti, kde sa najčastejšie zdržiavate (napr. obývacia izba).
V prípade potreby protimrazovej ochrany sú k dispozícii špeciálne protimrazové termostaty s rozsahom od 0 °C do 20 °C.
