Princíp fungovania a zapojenie termostatu Rego a moderných systémov

Termostat je kľúčovým prvkom akéhokoľvek vykurovacieho alebo chladiaceho systému, ktorý udržiava ideálnu vnútornú teplotu tým, že signalizuje zariadeniu HVAC spustenie alebo vypnutie podľa potreby. Pochopenie zapojenia termostatu, ktoré slúži ako aktívne komunikačné spojenie medzi zariadením a systémom, zabezpečuje presnú prevádzku, energetickú efektívnosť a komfort. Tento sprievodca podrobne vysvetľuje princípy fungovania klasických termostatov Rego a širšie aspekty zapojenia a inštalácie moderných termostatov.

Charakteristika termostatov Rego (napr. model 97201)

Klasické termostaty Rego, ako napríklad model 97201, predstavovali v svojej dobe inovatívne riešenia regulácie teploty. Ich konštrukcia bola navrhnutá tak, aby prekonala prirodzené obmedzenia jednoduchých bimetalových termostatov.

Princíp činnosti a kompenzácia hysterezie

Termostat Rego je bimetalový termostat, ktorého prirodzená hysterezia je približne 2 °C. Pre bežné bytové aplikácie je táto hodnota príliš vysoká. Preto je v bimetalovej podkove umiestnený vykurovací odpor, ktorý je cez trimér napájaný prúdom súčasne s topným telesom vykurovacieho systému. Trimrom sa nastavuje výkon vykurovacieho odporu tak, aby sa bimetal dostal na hranicu preklopenia, čo zmenšuje hystereziu na desatiny stupňa. Tým sa zabráni ďalšiemu stúpnutiu teploty v priestore vplyvom akumulovaného tepla v kúrení aj po vypnutí termostatu.

Tento mechanizmus bol v dobách, keď sa digitálne technológie ešte len rozvíjali, považovaný za prelomový vynález. Teplota vzduchu v miestnosti, kde je termostat umiestnený, je rozhodujúcim prvkom pre jeho spínanie, aj keď vnútorný odpor má za úlohu kompenzovať prešľapy teploty.

Nastavenie hysterezie a vplyv na prevádzku

Trimér vo vnútri termostatu Rego slúži na nastavenie výkonu vykurovacieho odporu. Ak sa nastaví väčšia hysterezia, termostat, akonáhle dá pokyn kotlu na kúrenie, bude kúriť dlhšie, pretože bude dlhšie trvať topnému telesu v termostate, kým preklopí bimetal. To by mohlo viesť k pretopeniu a vyššej spotrebe plynu.

Termostat Rego pracuje s tzv. kompenzovanou hystereziou. Reálna doba reakcie termostatu by mala byť približne 30 minút. Ak je táto doba príliš krátka, termostat je prekompenzovaný, čo znamená, že vplyv vnútorného vykurovacieho odporu je vyšší ako vplyv izbovej teploty. Termostat je potom nastavený na vyššiu teplotu, než je reálna teplota v miestnosti. Naopak, ak je doba reakcie príliš dlhá, termostat je nedokompenzovaný a teplota kolíše vo veľkom rozpätí. Správne nastavenie trimra je kľúčové pre optimálnu prevádzku a energetickú efektívnosť.

Zapojenie starších termostatov Rego

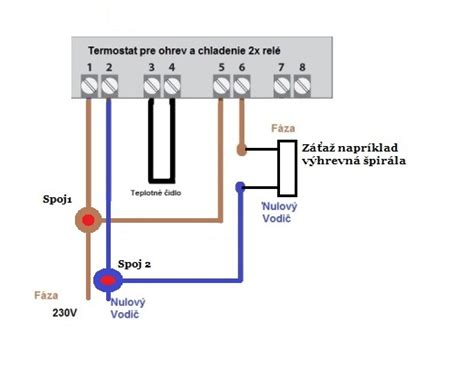

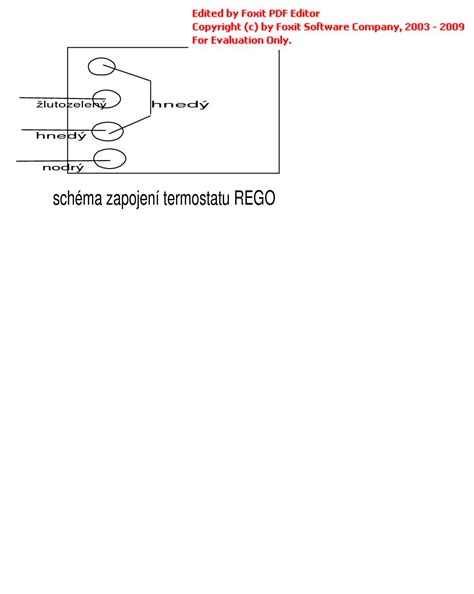

Staršie termostaty Rego, ako napríklad model 97201, sú často určené na spínanie sieťového napätia 230 V. Pri ich zapájaní k moderným plynovým kotlom, ktoré často používajú ovládanie nízkym napätím, je potrebné dbať na správnu kompatibilitu. V dokumentácii kotla je vždy potrebné porovnať odporúčané zapojenie s funkciou termostatu Rego.

V prípade, že sa Rego termostat má použiť na spínanie kotla s nízkym napätím, je možné použiť len jeho spínacie kontakty (bez 230 V), napríklad svorky U1 a U2. V takom prípade však spínač V1 by musel byť zapnutý a funkcia nočného poklesu (slniečko - mesiac) by nefungovala. Svorka N (neutrál) je často používaná pre napájanie signalizácie, napríklad žiarovky alebo dutinkovej tlejivky. Pri výmene za moderné relé sa svorky U1 a U2 zapájajú na spínacie kontakty relé, zatiaľ čo kábel z N je vhodné zaizolovať, ak nie je potrebný.

Funkcia signalizácie

Signalizácia na termostate Rego 97201 môže mať rôzne režimy. V dennom režime signalizácia nemusí svietiť vôbec (v zopnutom aj rozopnutom stave), kým v nočnom režime môže svietiť len v rozopnutom stave a po zopnutí termostatu zhasne. Ak je účelom, aby sa signalizácia rozsvietila pri zopnutí termostatu, a funguje to opačne, môže to signalizovať chybu vo vnútornom zapojení.

Základy zapojenia termostatov

Zapojenie termostatu slúži ako komunikačná cesta medzi termostatom a HVAC systémom. Každý vodič vykonáva inú funkciu, štartuje kompresor, aktivuje kúrenie alebo zapne ventilátor.

Nízke napätie vs. sieťové napätie

• Nízkonapäťové (typicky 24V): Používa sa vo väčšine centrálnych HVAC systémov, tepelných čerpadiel, pecí a kotlov. Bežne sa používa 18-gauge pevný medený drôt. Podporuje programovateľné a inteligentné termostaty.
• Sieťové napätie (120-240V): Používa sa v elektrických lištách, radiantových systémoch a nástenných ohrievačoch. Vyžaduje hrubšie káble a špecializované termostaty na sieťové napätie.

Komunikujúce vs. nekomunikujúce termostaty

• Nekomunikujúce: Každý vodič plní pevnú úlohu (R, W, Y, G atď.). Sú bežné a široko kompatibilné.
• Komunikujúce: Používajú digitálnu komunikáciu cez menej vodičov a musia byť spárované s kompatibilnými "komunikujúcimi" HVAC systémami.

Typy termostatov podľa funkcionality

• Manuálne termostaty: Najzákladnejší typ s voličom alebo posuvníkom na nastavenie požadovanej teploty. Fungujú s jednoduchým mechanizmom zapnutia/vypnutia a sú veľmi spoľahlivé, ale chýba im automatizácia alebo úsporné funkcie. Sú ideálne pre menšie systémy alebo používateľov, ktorí uprednostňujú jednoduché ovládanie.
• Programovateľné termostaty: Umožňujú nastaviť teplotu podľa času a dňa. Môžete ich naprogramovať tak, aby znížili vykurovanie alebo chladenie, keď ste preč, a obnovili pohodlie pred návratom. Toto plánovanie pomáha šetriť energiu a udržiavať konzistentný vnútorný komfort bez manuálnych úprav.
• Inteligentné termostaty: Pokročilé modely s podporou Wi-Fi, ktoré sa pripájajú k aplikáciám alebo inteligentným domácim systémom. Podporujú vzdialený prístup, hlasové ovládanie a dokonca adaptívne učenie, pričom automaticky upravujú teploty podľa návykov používateľa. Väčšina inteligentných termostatov vyžaduje C-vodič (spoločný vodič) pre nepretržité napájanie a môže sa integrovať s platformami ako Alexa, Google Home alebo Apple HomeKit pre bezproblémovú automatizáciu.

Vodiče termostatu a ich funkcie

Zapojenie termostatu sa používa na komunikáciu medzi riadiacou jednotkou a HVAC systémom. Pochopenie typu vodiča, jeho hrúbky a funkcií svoriek zaručuje správnu inštaláciu, bezpečnú prevádzku a kompatibilitu s modernými termostatmi.

Štandardné vodiče

• Nízkonapäťové systémy: Väčšina rezidenčných a komerčných HVAC systémov pracuje na 24V AC a používa 18-gauge pevný kábel termostatu (zvyčajne viacvodičový). Pevný drôt zabezpečuje pevné uchopenie v svorkách skrutky a minimálny odpor signálu. Bežné konfigurácie zahŕňajú káble 18/3, 18/5 alebo 18/8, kde číslo za lomkou predstavuje počet vodičov vo vnútri plášťa.
• Sieťové napäťové systémy: Používajú sa pre elektrické radiátorové ohrievače, žiarivé vykurovanie alebo nástenné ohrievače pracujúce na obvodoch 120-240V. Tieto systémy vyžadujú hrubšie vodiče, aby bezpečne zvládli vyššie prúdy. Vedenie by malo spĺňať NEC a miestne elektrické predpisy, aby sa zabránilo prehrievaniu alebo oblúkovaniu.

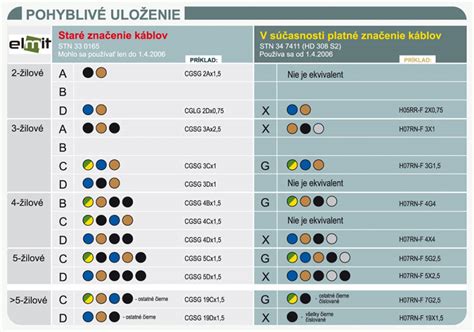

Počet vodičov

Počet káblov termostatu priamo súvisí so zložitosťou systému a dostupnými funkciami:

• 2-3 vodiče: Pre vykurovacie zariadenia, ako sú pece alebo kotly.
• 4-5 vodičov: Nachádzajú sa v štandardných vykurovacích a chladiacich systémoch, ktoré zahŕňajú ovládanie ventilátora.
• 6-8 vodičov: Používa sa v viacstupňových, dvojpalivových alebo pokročilých systémoch podporujúcich príslušenstvo ako zvlhčovače, odvlhčovače alebo senzory.

Vždy označte vodiče pred odpojením starého termostatu, aby ste si boli istí správnym opätovným pripojením neskôr.

Funkcie bežných svoriek

• R / Rc / Rh: 24V napájanie - Rc pre chladenie, Rh pre vykurovanie.
• W: Signalizuje potrebu vykurovania.
• Y: Signalizuje potrebu chladenia (zapína kompresor).
• G: Ovláda ventilátor.
• C (Common): Poskytuje nepretržité 24V napájanie a uzatvára obvod pre nízkonapäťové systémy.
• O/B: Prepína režim (kúrenie/chladenie) pri tepelných čerpadlách.
• Aux / E: Pomocné/núdzové kúrenie (pre dvojpalivové systémy alebo tepelné čerpadlá).
• G1, G2, G3: Ovládanie viacrýchlostného ventilátora (nízka, stredná, vysoká rýchlosť).

Konfigurácie zapojenia podľa typu systému

Konfigurácie zapojenia termostatov sa líšia v závislosti od zložitosti HVAC systému a počtu riadiacich funkcií.

Aplikácie zapojenia termostatov

• Centrálne HVAC systémy: Používajú sa vo väčšine domácností a komerčných budov, termostatové zapojenie spája vykurovacie, chladiace a ventilátorové komponenty na udržiavanie stabilnej vnútornej teploty. Viacvodičové pripojenia umožňujú ovládanie jednostupňových alebo viacstupňových systémov a inteligentných termostatov.
• Systémy len na vykurovanie: Nachádzajú sa v peciach, kotloch a podlahových sálavých systémoch, tieto systémy zvyčajne používajú 2 alebo 3 vodiče (R a W, niekedy G) na aktiváciu tepla, keď teplota miestnosti klesne pod nastavenú hodnotu.
• Ohrievače vody a elektrické zásobníky: Termostaty regulujú teplotu uskladnenej vody tým, že signalizujú zapnutie alebo vypnutie vykurovacích pieres, čím zabezpečujú konzistentný prísun teplej vody a zároveň zabraňujú prehrievaniu.
• Priemyselné zariadenia: V peciach, inkubátoroch a iných strojoch citlivých na teplotu zabezpečuje termostatové zapojenie presnú kontrolu pre výrobné, laboratórne alebo spracovateľské prostredie.
• Chladiace jednotky: Používajú sa v chladičoch, chladiacich miestnostiach a mrazničkách, káble termostatu riadia cykly kompresora tak, aby udržiavali vnútorné teploty v požadovanom rozsahu, čím zabezpečujú efektívnu prevádzku a konzerváciu produktu.
• Zariadenia na kontrolu vlhkosti a vetrania: Elektroinštalácia presahuje reguláciu teploty a riadi zvlhčovače, odvlhčovače a ventilačné ventilátory, čím pomáha udržiavať vyváženú kvalitu a pohodlie vnútorného vzduchu.
• Systémy vykurovania na sieťové napätie: Podlahové ohrievače a žiarivé panely používajú termostaty na sieťové napätie (120-240 V) priamo pripojené na elektrický obvod pre spoľahlivé vykurovanie priestorov v domácnostiach, dielňach alebo malých kanceláriách.

Inštalácia a výmena termostatu: Krok za krokom

Správne zapojenie termostatu je potrebné pre spoľahlivú reguláciu teploty a bezpečnú prevádzku systému. Postupujte podľa týchto krokov dôkladne, aby ste zabezpečili hladkú inštaláciu alebo výmenu:

1. Vypnite napájanie ističa: Vždy začnite odpojením napájania HVAC systému pri ističi. Tým sa zabráni úrazu elektrickým prúdom a chráni termostat a riadiacu dosku počas zapojenia.
2. Odstráňte starý termostat: Odpojte predný kryt a odskrutkujte stenovú dosku. Jemne posuňte jednotku dopredu, aby ste odhalili pripojené vodiče.
3. Dokumentujte aktuálne zapojenie: Pred odpojením čohokoľvek urobte jasnú fotografiu s existujúcimi farbami vodičov a štítkami na svorkách. Toto slúži ako referencia pri opätovnej inštalácii.
4. Označiť každý vodič: Použite malé nálepky alebo štítky na označenie každého vodiča podľa jeho označenia na svorke (R, W, Y, G, C a pod.). Tým sa zabezpečí správne umiestnenie na novom termostate.
5. Kontrola prepojok (R-Rc): Niektoré termostaty používajú prepojku medzi svorkami R a Rc pre systémy s kombinovaným vykurovaním a chladením. Postupujte podľa manuálu nového zariadenia, aby ste si overili, či má prepojka zostať alebo byť odstránená.
6. Upevnenie novej stenovej dosky: Zarovnajte dosku na stene, aby bola v rovine. Použite bublinkovú vodováhu, ak je k dispozícii, potom ju upevnite skrutkami a kotvami.
7. Spojte vodiče: Každý označený vodič vložte do príslušného terminálu a pevne utiahnite skrutky. Voľné spojenia môžu spôsobiť systémové chyby alebo prerušovanú prevádzku.
8. Pripojte displej termostatu: Hlavné telo termostatu pripevnite alebo priskrutkujte na namontovanú dosku. Pred obnovením napájania si dvakrát skontrolujte, či sú všetky vodiče správne zapojené.
9. Obnovenie napájania a testovacích funkcií: Zapnite istič a otestujte jeden po druhom kúrenie, chladenie a prevádzku ventilátora. Overte, či každý správne reaguje na príkazy termostatu. Ak funkcia nereaguje, porovnajte svoje pripojenia s fotografiou, ktorú ste urobili predtým, a potvrďte zarovnanie terminálov. Skontrolujte znova, či nie sú žiadne drôty pritlačené alebo sa nedotýkajú.

Správne zapojenie zaručuje konzistentný komfort, energetickú efektívnosť a dlhodobú spoľahlivosť.

Špeciálne situácie zapojenia

Niektoré systémy HVAC vyžadujú dodatočné úvahy pri inštalácii termostatu. Tieto špeciálne káblové situácie zabezpečujú správnu prevádzku a kompatibilitu medzi komponentmi.

• Tepelné čerpadlá: Tepelné čerpadlá používajú vodič O/B na ovládanie reverzného ventilu, ktorý prepína medzi režimom vykurovania a chladenia. Svorka "O" aktivuje ventil na chladenie (bežné u väčšiny značiek), zatiaľ čo svorka "B" ho aktivuje na vykurovanie (používané niektorými systémami). Vždy si pred zapojením overte správny režim v dokumentácii výrobcu.
• Dvojpalivové systémy: Tieto systémy kombinujú tepelné čerpadlo s plynovým alebo olejovým kotlom ako záložné vykurovanie. Termostat musí správne riadiť, kedy prepínať medzi týmito dvoma zdrojmi, často pomocou svoriek Aux (pomocné kúrenie) alebo E (núdzové kúrenie). Správna konfigurácia zabraňuje súčasnému behu oboch systémov.
• Samostatné Rc a Rh vodiče: Niektoré systémy majú dva transformátory, jeden na vykurovanie (Rh) a druhý na chladenie (Rc). V takom prípade držte Rc a Rh vodiče oddelene. Systémy s jedným transformátorom by však mali používať prepojku medzi Rc a Rh, aby zabezpečili napájanie oboch režimov.
• Chýbajúci C-vodič (spoločný vodič): Inteligentné termostaty často vyžadujú C-vodič pre nepretržité napájanie. Ak chýba C-vodič, môžete použiť C-vodičovú adaptérovú sadu, natiahnuť nový kábel alebo zvoliť termostat, ktorý funguje bez C-vodiča pomocou možností krádeže energie alebo batérie.
• Viacrýchlostné ventilátory: Pokročilé HVAC systémy s terminálmi G1, G2 alebo G3 podporujú viacero rýchlostí ventilátorov. Každý terminál ovláda konkrétny stupeň ventilátora (nízky, stredný, vysoký). Termostat musí podporovať a byť nakonfigurovaný tak, aby tieto stupne zodpovedal pre efektívny prietok vzduchu a kontrolu komfortu.

Riešenie problémov s elektroinštaláciou termostatu

Keď váš HVAC systém nereaguje podľa očakávaní, problém často spočíva v jednoduchom zapojení alebo pripojení terminálu.

• Termostat sa nezapne: Skontrolujte, či sú vodiče R a C správne zapojené a vedú približne 24V AC. Skontrolujte výstup transformátora a poistku systému na kontinuitu alebo poškodenie.
• Žiadne kúrenie ani chladenie: Overte, či vodiče W (teplo) alebo Y (chlad) sú pevne pripojené a nie sú prerušené.
• Ventilátor beží neustále: Skratovaný G terminál alebo nesprávne nastavenie prepojky môže spôsobiť, že ventilátor zostane nepretržite zapnutý.
• Tepelné čerpadlo zaseknuté v jednom režime: Znovu skontrolujte zapojenie O/B terminálov, ktoré ovládajú reverzný ventil.
• Krátke cyklovanie (systém sa často zapína a vypína): Hľadajte uvoľnené, rozstrapkané alebo skratované vodiče za termostatom alebo blízko ovládacej dosky.

Použitie multimetra

Na diagnostiku problémov s napájaním môžete použiť multimeter. Nastavte multimeter na AC napätie a merajte medzi R a C svorkami. Hodnota okolo 24 voltov potvrdzuje správne napájanie pre nízkonapäťové systémy.

Často kladené otázky (FAQ)

1. Ako zistím, ktorý kábel termostatu je C-vodič?
   C-vodič, alebo spoločný vodič, poskytuje nepretržitý 24V návrat napájania do termostatu. Zvyčajne je modrý alebo čierny, ale vždy si overte kontrolou na riadiacej doske HVAC, hľadajte terminál označený "C". Ak vaše zariadenie nemá C-vodič, môžete nainštalovať adaptér na C-vodič alebo zvoliť termostat napájaný batériou.
2. Môžem nainštalovať inteligentný termostat bez C-vodiča?
   Áno, ale závisí to od modelu. Niektoré inteligentné termostaty používajú technológiu na krádež energie alebo súpravu adaptéra C-vodiča na odber energie z iných vodičov. Avšak systémy s Wi-Fi alebo viacerými relé zvyčajne fungujú lepšie s vyhradeným C-vodičom.
3. Prečo môj termostat po zapojení neukazuje žiadne napájanie?
   Prázdny displej zvyčajne znamená žiadny 24V zdroj napájania. Skontrolujte, či je istič zapnutý, poistka transformátora je neporušená a vodič R a C sú pevne pripojené. Uvoľnené alebo zle zapojené svorky môžu prerušiť tok energie a vyradiť termostat.
4. Čo sa stane, ak sú káble termostatu zapojené nesprávne?
   Nesprávne zapojenie môže spôsobiť skraty, poruchy systému alebo poškodenie poistkami na riadiacej doske HVAC. Vždy vypnite napájanie pred predrôtovaním, označte každý vodič a zlaďte svorky (R, W, Y, G, C a pod.) presne podľa schémy vášho systému.
5. Ako dlho by mali byť káble termostatu odrezané pre správne pripojenie?
   Odstráňte približne 1/4 palca (6 mm) izolácie z každého vodiča. Tým sa zabezpečuje pevný kontakt bez vystavenia príliš veľkého množstva medi, čo by mohlo viesť k skratom alebo korózii.
