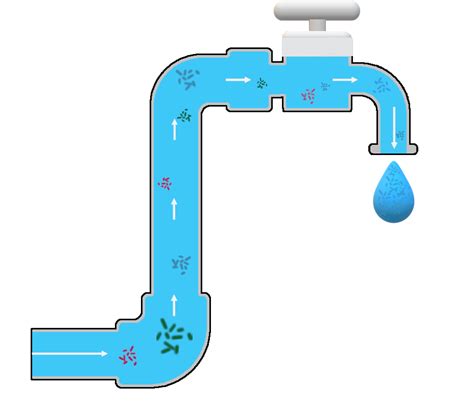

Vykurovacie káble a systémy sú neoddeliteľnou súčasťou ochrany potrubí pred zamrznutím, najmä počas zimného obdobia, kedy teploty často klesajú pod bod mrazu. Tieto systémy sú obzvlášť dôležité pre potrubia umiestnené v pivničných priestoroch, suterénoch, hospodárskych budovách alebo vo vonkajšom prostredí. Zamrznutie môže viesť k prasknutiu potrubia a spôsobiť značné materiálne a finančné škody. Preto je nevyhnutné chrániť potrubie pred zamrznutím kompenzáciou jeho tepelných strát.
Typy vykurovacích vodičov a ich použitie
Na súčasnom trhu existuje viacero typov vykurovacích vodičov, ktoré sa líšia podľa druhu a prostredia, v ktorom sú použité. Vykurovacie káble sa často vyrábajú s integrovaným termostatom a sú ukončené vidlicou. Tieto systémy automaticky spínajú pri poklese teploty pod +3 °C. Dostupné sú v dĺžkach od 1 m do 100 m a sú špeciálne navrhnuté pre ochranu potrubia. Vďaka jednoduchej inštalácii s vidlicou nevyžadujú žiadne odborné pripojenie.
Vykurovacie okruhy z odporových vykurovacích vodičov majú priemer 5,5 mm a dĺžku od 11,4 m do 195 m. Každý vykurovací okruh je vybavený 5 m pripájacím káblom, ktorý sa zapája do inštalačnej krabice. Pre prevádzku týchto okruhov je potrebná vhodná regulácia, ako napríklad priemyselný termostat s oddelenou sondou.
Samoregulačné vodiče predstavujú ďalšiu možnosť pre protimrazovú ochranu potrubia, a to aj pri vonkajších plochách. Ich hlavnou výhodou je možnosť ľubovoľného skracovania a kríženia vodiča, čo je výhodné najmä v prípadoch, kedy potrubie prechádza prostrediami s rôznymi teplotami. Nevýhodou je však vyššia cena týchto vodičov. Pri samoregulačných vodičoch je nevyhnutné použiť vhodnú reguláciu.
Inštalácia a montáž vykurovacích vodičov
Elektrický vykurovací vodič je možné použiť na ochranu gumených hadíc, plastového aj kovového potrubia. V prípade kovového potrubia je možné vodič omotať priamo. Plastové potrubie a gumené hadice si však vyžadujú dodatočné oblepenie samolepiacou hliníkovou páskou alebo fóliou, ktorá pomáha rovnomerne rozviesť teplo z kábla na väčšiu plochu potrubia. Pri montáži je dôležité nezabudnúť na ochranu ventilov a uzáverov.
S výnimkou samoregulačných vodičov sa ostatné vykurovacie vodiče nesmú vzájomne dotýkať ani križovať. Vykurovacie vodiče je možné inštalovať paralelne alebo ich obvíjať okolo potrubia. Pri paralelnej inštalácii sa odporúča umiestniť vodič do spodnej časti potrubia, aby teplo prirodzene stúpalo a efektívnejšie prehrievalo potrubie. Pri obvíjaní sa vodič rozdelí na rovnomerné úseky, pričom sa začiatok a koniec zafixujú. Vzniknutý previs v strede sa následne zafixuje a postupne sa vytvoria rovnaké previsy, ktoré sa obvíjajú v protismere.
Snímač teploty by mal byť umiestnený tak, aby nebol ovplyvnený samotným vykurovacím vodičom. Príkon vodiča závisí od teploty okolitého prostredia, hrúbky a typu tepelnej izolácie, ako aj od požadovanej teploty prepravovaného média. Pre ochranu potrubia sa zvyčajne používajú vodiče s príkonom 10 - 15 W/m.
Výpočet potrebného výkonu
Pri výpočte potrebného výkonu vykurovacieho vodiča je dôležité zohľadniť viaceré faktory. Napríklad, pre potrubie s priemerom G 1" (DN 25) a dĺžkou 48 m, pri teplote prostredia -25 °C a hrúbke izolácie 20 mm, sa z tabuľky odčíta požadovaný príkon na 1 meter ako 10 W. Celkový potrebný výkon by teda bol približne 480 W (48 m x 10 W/m). V takomto prípade je potrebné použiť vykurovací vodič s celkovým výkonom minimálne 480 W, ktorý musí byť nainštalovaný tak, aby rovnomerne pokryl celú dĺžku potrubia.
Regulácia teploty a programovateľné termostaty
V oblasti regulácie teploty vykurovania sa stretávame s rôznymi typmi termostatov. Programovateľné izbové termostaty sú najpoužívanejším a najpredávanejším sortimentom, ktorý umožňuje regulovať teplotu na základe užívateľského nastavenia, napríklad rozdielne teploty cez deň a v noci. Niektoré moderné termostaty dokážu snímať teplotné rozdiely už po 0,2 °C (napríklad termostat SALUS 091FL), zatiaľ čo štandardné modely reagujú na zmeny po 0,5 °C.
Všetky termostaty sú bezpotenciálové, čo znamená, že spínajú kontakt bez prietoku elektrického prúdu. Zopnutie kontaktu na kotle signalizuje požiadavku na kúrenie. K dispozícii je široký výber termostatov od rôznych výrobcov, vrátane modelov s možnosťou pripojenia na Wi-Fi pre diaľkové ovládanie.
Pri výbere termostatu je dôležité zohľadniť typ kotla a spôsob jeho ovládania (napr. e-bus, dvojbodové pripojenie). V prípade starších kotlov, ako napríklad Protherm 2000, môže byť ich synchronizácia s moderným digitálnym centrálnym termostatom problematická. Pre kotly Attack sú dostupné káblové verzie termostatov ako Avansa 2007 a Euroster Q7. Pre elektrické kotly Attack electric excelent 8 sú vhodné dvojbodové termostaty.
Pri výbere termostatu pre plynový kotol Protherm Medveď (nie kondenzačný) je dôležité zohľadniť možnosť naprogramovania viacerých teplotných úsekov počas dňa. Pre kondenzačné kotly je často vhodný bezdrôtový termostat s bez napäťovým kontaktom. V prípade tepelných čerpadiel je potrebný termostat s nastaviteľnou hystereziou (rozdielom medzi zapínacou a vypínacou teplotou), aby sa predišlo častému cyklovaniu.

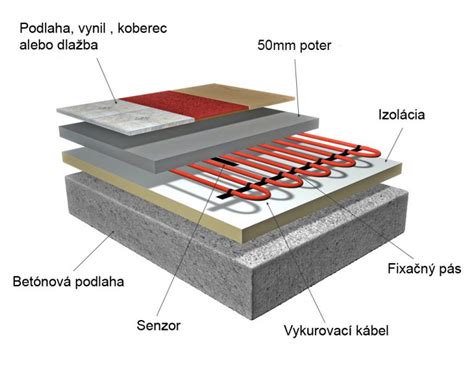

Pre systémy podlahového vykurovania, najmä v kombinácii s tepelným čerpadlom (napr. Daikin Altherma), je možné zvážiť systémy zónovej regulácie. V prípade potreby regulácie teploty v rôznych častiach domu oddelene, napríklad na prízemí s podlahovým kúrením a na poschodí s radiátormi, je potrebné použiť vhodné riešenie, ktoré to umožní.
Ako nainštalovať termostat | The Home Depot
Pri výbere termostatu pre konkrétny kotol je vždy vhodné konzultovať kompatibilitu s výrobcom kotla alebo predajcom. V niektorých prípadoch, ako pri kotloch Immergas, môže byť potrebné použiť originálny regulátor namiesto klasického termostatu.
