Termostat v rýchlovarnej konvici: princípy fungovania a diagnostika

V diskusii o fungovaní rýchlovarných kanvíc sa objavila otázka rozdielu v teplote vody po automatickom vypnutí kanvice (približne 94 °C) a vriacej vody na sporáku (100 °C). Tento rozdiel môže naznačovať prítomnosť špecifických mechanizmov v kanviciach, ktoré ovplyvňujú proces ohrevu a vypínania.

Mechanizmy vypínania rýchlovarných kanvíc

Na rozdiel od bežného presvedčenia, väčšina obyčajných rýchlovarných kanvíc nevypína na základe tlaku pary alebo špecifického tlakového čidla. Hlavným aktívnym prvkom zodpovedným za automatické vypnutie je bimetalový prvok, ktorý reaguje na teplotu. Tento proces je možné demonštrovať na príklade:

• Ak necháte rýchlovarnú kanvicu otvorenú počas varu, u väčšiny modelov voda naďalej bublá a kanvica sa nevypne.
• Keď je kanvica zatvorená, para, ktorá sa nahromadí, nemá dostatok priestoru na únik. Táto nahromadená para (alebo jej dôsledky) pôsobí na bimetalový prvok.
• Bimetalový prvok, zložený z dvoch kovov s rozdielnou teplotnou rozťažnosťou, sa pri dosiahnutí určitej teploty začne deformovať. Táto deformácia spôsobí mechanické vypnutie spínača.

Zaujímavé je, že ak sa pokúsite "násilím" podržať vypínač zapnutý dlhšie, po otvorení kanvice sa vypínač na určitú dobu nedá zapnúť. To potvrdzuje, že bimetal sa nahreje a vypne spínač. Tým sa vyvracia predpoklad, že by väčšina kanvíc bola ovládaná priamo tlakom pary.

Existujú však aj špeciálne konvice s funkciou nastaviteľnej teploty. Tieto modely sú skutočne vybavené termostatom, ktorý umožňuje presné riadenie teploty vody. V takýchto kanviciach je možné nastaviť požadovanú teplotu, čím sa zabráni pretečeniu alebo obareniu.

Princíp fungovania termostatu v rôznych zariadeniach

Termín termostat doslova znamená zariadenie, ktoré reguluje teplotu. Jeho funkcia spočíva v monitorovaní teploty a následnom ovládaní vykurovacieho alebo chladiaceho systému, prípadne v odrezaní zdroja vysokej teploty.

Termostaty v rýchlovarných kanviciach

V rýchlovarných kanviciach sa najčastejšie stretávame s týmito typmi termostatov:

• Jednoduchý termostat
• Jednoduchý plus skokový termostat
• Vodotesný termostat
• Termostat proti vysychaniu

Kvalita a životnosť termostatu priamo ovplyvňujú celkovú kvalitu a životnosť kanvice.

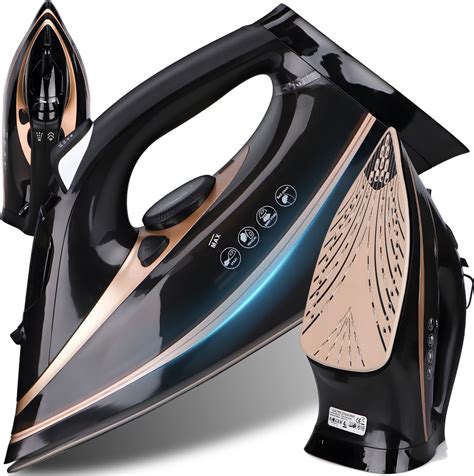

Termostaty v elektrických žehličkách

Princíp fungovania termostatu v elektrickej žehličke je podobný, no zahŕňa aj interakciu s vykurovacími telesami a odpormi. Termostat prijíma informácie o teplote z vykurovacieho článku a cez odpor vyhodnocuje tieto údaje. Ak teplota prekročí nastavenú prahovú hodnotu, termostat preruší prívod energie, čím sa zníži teplota.

Pri výbere termostatu do elektrickej žehličky je dôležité zvážiť:

1. Výkon ohrevu: Musí zodpovedať rýchlosti snímania teploty termostatom. Vyšší výkon znamená rýchlejší ohrev a tým aj rýchlejšie snímanie teploty.
2. Umiestnenie: Termostat by mal byť blízko vykurovacieho telesa, ale nesmie ovplyvňovať vonkajší plášť žehličky.
3. Vlastné zahrievanie: Keďže termostat je elektronický výrobok, sám generuje teplo. Ak by toto teplo bolo príliš výrazné, mohlo by to ovplyvniť jeho funkciu snímania teploty. V takýchto prípadoch sa odporúčajú bezprúdové termostaty.
4. Životnosť: Životnosť termostatu je priamo závislá od životnosti jeho komponentov, ako sú teplotné plátky.

Diagnostika a výmena termostatu

Poruchu termostatu je možné diagnostikovať pomocou multimetra. Postup:

1. Nastavte multimeter na rozsah ohmov (Ω).
2. Pripojte testovacie káble k príslušným konektorom multimetra.
3. Dotknite sa dvoma testovacími káblami svoriek termostatu a sledujte zobrazenú hodnotu.

Možné výsledky a ich interpretácia:

• Nekonečno (OL): Termostat je v odpojenom stave. Skúste stlačiť tlačidlo reset (ak existuje).
• Malá hodnota (30-50 ohmov): Termostat je v zatvorenom stave.

Testovanie funkčnosti:

• Ak po stlačení tlačidla reset zostáva hodnota nekonečná, termostat je poškodený.
• Ak sa hodnota po zohriatí (napr. horúcou vodou alebo zapaľovačom) nezmení na nekonečno, termostat je poškodený.
• Ak sa po stlačení resetu hodnota zmení na menšiu a po zohriatí na nekonečno, termostat funguje normálne.

V prípade poškodenia je potrebné termostat vymeniť.

Inovácie v konštrukcii termostatov

Pôvodná konštrukcia termostatov pre rýchlovarné kanvice, kde je kovová vodivá pružina pripevnená skrutkami k plastovej základni, bola náchylná na skĺznutie a uvoľnenie. To viedlo k zlému elektrickému kontaktu a ovplyvňovalo funkčnosť.

V súčasnosti bola vyvinutá nová pružinová polohovacia štruktúra pre termostaty typu KSD. Táto konštrukcia, ktorá obsahuje plastovú hornú základňu, kolísku a špecifické drôtené prvky, zabezpečuje:

• Jednoduchú a rozumnú štruktúru.
• Veľkú prítlačnú kontaktnú plochu.
• Pevné prítlačné spojenie.
• Kompaktnú štruktúru.

Vďaka väčšej kontaktnej ploche medzi izolačným polohovacím rámom a vodivým kusom je spojenie pevnejšie a stabilnejšie. Tým sa efektívne prekonávajú problémy so skĺznutím alebo odštiepením skrutky, čo vedie k predĺženiu životnosti termostatu.
