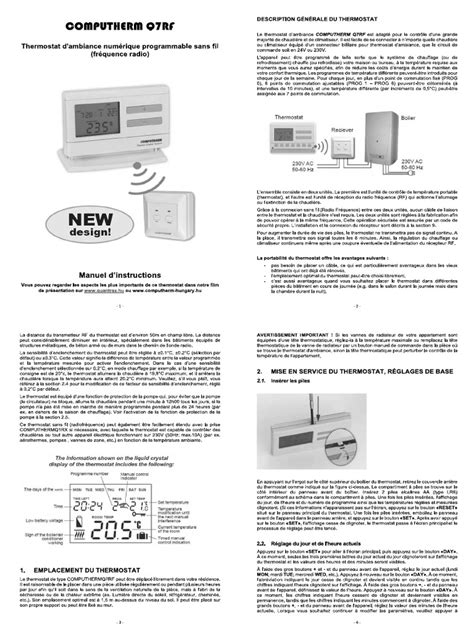

COMPUTHERM Q7RF je moderný programovateľný izbový termostat s bezdrôtovým pripojením, ktorý zabezpečuje spoľahlivú a úspornú reguláciu vykurovania a chladenia. Tento termostat je vhodný na reguláciu väčšiny kotlov a klimatizačných zariadení predávaných na Slovensku.
Hlavnou výhodou COMPUTHERM Q7RF je jeho bezdrôtové (rádiofrekvenčné) prepojenie s prijímačom kotla, čo eliminuje potrebu inštalácie akéhokoľvek vedenia medzi snímačom teploty a kotlom. Termostat možno voľne prenášať v rámci dosahu.
Všeobecné vlastnosti a použitie
Termostat COMPUTHERM Q7RF je špeciálne navrhnutý na riadenie vykurovacích a chladiacich systémov. Je možné ho pripojiť ku ktorémukoľvek plynovému kotlu disponujúcemu prípojkou na izbový termostat s dvojitým vedením alebo ku klimatizačnému zariadeniu, nezávisle od toho, či dané zariadenie disponuje 24 V alebo 230 V prevádzkovým napätím. Tiež je plne kompatibilný s elektrickými kotlami značky TENKO. Môže sa používať aj na ovládanie elektrických a elektronických spotrebičov, ktoré možno zapínať a vypínať odpojením a obnovením napájania.
Prístroj je možné naprogramovať individuálne podľa potrieb tak, aby sa vykurovací alebo chladiaci systém v požadovanom čase a na požadovanú teplotu spustil. Tým prispieva k zníženiu nákladov na energiu a k zabezpečeniu pohodlia v byte alebo kancelárii.
Programovateľnosť a možnosti nastavenia
COMPUTHERM Q7RF ponúka detailné možnosti programovania pre každý deň v týždni. Na každý deň sa dajú vytvoriť rôzne teplotné programy s odstupňovaním 10 minút. Je možné nastaviť až 6 rôznych teplotných programov na deň, a to aj s rôznymi teplotami (s odstupňovaním 0,5 °C) pre každý program. Pre nastavenie opakujúcich sa programov slúži funkcia COPY, ktorá zjednodušuje programovanie.
Termostat poskytuje 4 rôzne možnosti na dočasnú modifikáciu teploty podľa programu:
- Modifikácia teploty do začatia nasledujúceho programu.
- Modifikácia teploty pre 1. až 9. hodinový úsek (tzv. party program).
- Modifikácia teploty pre 1. až 99. hodinový úsek.
Prepínanie režimov a manuálne ovládanie
Termostat umožňuje prepínanie medzi režimami vykurovania a chladenia. V režime chladenia termostat zapne klimatizáciu nad nastavenou teplotou a vypne ju pod nastavenou teplotou podľa zvolenej citlivosti spínania.
Pre prepnutie termostatu do režimu chladenia je potrebné raz krátko stlačiť tlačidlo SET na prednom paneli termostatu. Potom opakovane stlačte tlačidlo SET a podržte ho stlačené, pričom krátko stlačte tlačidlo COPY. Na displeji sa následne zobrazí nápis HEAT alebo COOL. Pomocou tlačidiel +/- môžete prepínať medzi režimami.
Ak chcete prepísať naplánovaný harmonogram a manuálne prispôsobiť teplotu, stlačte tlačidlo TMP a použite šípky na nastavenie požadovanej teploty. Táto zmena zostane platná do ďalšej naplánovanej zmeny teploty.
Technické údaje
Technické údaje termostatu (vysielača)
- Nastaviteľný merací rozsah teploty: 5-40°C (s krokom 0,5 °C)
- Merací rozsah teploty: 3-45°C (s krokom 0,1 °C)
- Presnosť meranej teploty: ±0,5 °C
- Rozsah kalibrácie teploty: ±3 °C (s odstupňovaním po 0,1 °C)
- Spojovacia citlivosť: ±0,1°C; ±0,2°C; ±0,3°C
- Batériové napätie: 2 x 1,5 V ALKALICKÉ batérie (typ LR6; rozmer AA)
- Prevádzková frekvencia: 868,35 MHz
- Dosah: pribl. 50 metrov vo voľnom priestore
Technické údaje prijímača
- Napájacie napätie: 230 V AC, 50 Hz
- Zapnuteľné elektrické napätie: 24 V AC/DC … 250 V AC, 50 Hz
- Zaťažiteľnosť: 6A (indukčná záťaž 2A)
Inštalácia a optimálne umiestnenie
Pripojenie prijímača ku kotlu zverte z bezpečnostných dôvodov odborníkovi. Zariadenie, ktoré sa má ovládať, musí byť pripojené k prípojným bodom 1 - 2 na zadnej strane termostatu.
Umiestnenie vysielača (termostatu)

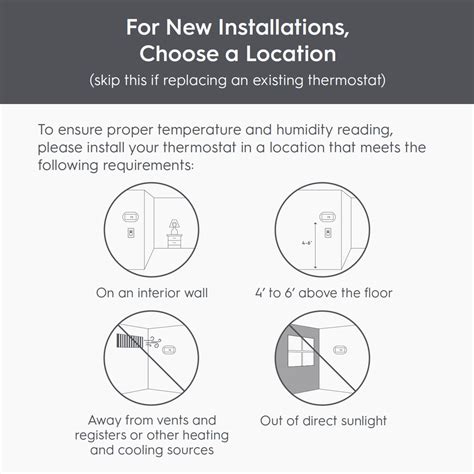

V miestnostiach, v ktorých sa pravidelne alebo dlhšiu dobu zdržujete, je vhodné termostat umiestniť tak, aby bol v smere prirodzeného prúdenia vzduchu. Nemal by však byť vystavený prievanu alebo nadmerným teplotným vplyvom (napr. slnečné žiarenie, chladnička, komín a pod.). Optimálne umiestnenie je vo výške 1,5 m nad úrovňou podlahy. Zariadenie možno jednoducho pripevniť na základňu a umiestniť na akýkoľvek vodorovný povrch (napr. stôl, poličku, komodu) alebo pripevniť na stenu vďaka otvorom na skrutky na zadnej strane.
Umiestnenie prijímača
Prijímaciu jednotku COMPUTHERM Q7RF namontujte v blízkosti kotla tak, aby nebola vystavená nadmerným vplyvom teploty a vlhkosti. Pri výbere miesta pre prijímaciu jednotku je dôležité brať do úvahy, že šírenie rádiových vĺn môže byť nepriaznivo ovplyvnené ťažkými kovovými predmetmi (napr. kotol, ochranná nádrž a pod.) a kovovými stavebnými konštrukciami. Odporúča sa používať ju vo vzdialenosti najmenej 1-2 m od kotla a iných veľkých kovových konštrukcií, najlepšie vo výške 1,5 až 2 m, aby sa zabezpečila bezproblémová rádiová komunikácia. Pred uvedením do prevádzky sa odporúča skontrolovať bezpečnosť rádiového spojenia na vybranom mieste.
Prijímaciu jednotku neumiestňujte pod kryt kotla alebo blízko teplých rúr, pretože to môže poškodiť súčiastky zariadenia, alebo ohroziť rádiové spojenie. Odporúča sa, aby bol prijímač prednostne napájaný z inej sieťovej zásuvky ako kotol (ak je to možné, z inej fázy) a aby sa sieťové napájanie v žiadnom prípade neprivádzalo do prijímača z kotla.
Často kladené otázky a riešenie problémov
Batérie a napájanie
Zariadenie funguje na 2 alkalické batérie 1,5 V (typ LR6; veľkosť AA). Môžu sa používať len nové alkalické batérie. Iné batérie, ako sú trvanlivé alebo s dlhou životnosťou (napr. klasické uhlíkovo-zinkové), polo vybité batérie alebo nabíjateľné batérie, nie sú vhodné na použitie s týmto zariadením. Predpokladaná výdrž batérií je pri bežnom používaní približne 1,5-2 roky.
Na prevádzkovanie vysielacej jednotky termostatu nie je potrebné sieťové napájanie 230 V, tá vyžaduje iba uvedené batérie. Prijímacia jednotka termostatu však funguje na sieťovom napätí 230 V.
Problémy so zapínaním vykurovania
Ak termostat nezapína kúrenie, môže to mať viacero príčin. Najčastejšie problémy sú:
- Použitie nesprávnej batérie (napr. vybitá alebo nealkalická batéria).
- Nesprávne zapojenie, ktoré môže poškodiť relé v zariadení alebo dokonca elektroniku ovládaného zariadenia.
Výstupné napätie prijímača
Zariadenie má bezpotenciálové (beznapäťové) výstupné prípojky. Štandardne sa na jeho výstupoch neobjaví napätie 230 V, ale iba sa uzavrú dva pripojené vodiče alebo sa preruší spojenie medzi nimi. Ak chcete, aby malo zariadenie pri zapnutí na výstupe sieťové napätie 230 V, musíte pripojiť sieťový fázový vodič k prípojnému bodu 1 alebo 2 prístroja, ako je opísané v návode na obsluhu. Pred pripojením fázového vodiča sa uistite, že je odpojený od elektrickej siete a že pripojenie vykonala odborne spôsobilá osoba!
Nestabilné alebo žiadne rádiové pripojenie
Existuje niekoľko možných príčin nestabilného pripojenia alebo neschopnosti komunikácie medzi vysielačom a prijímačom:
- Použitie nesprávnej batérie (vybitá alebo nealkalická).
- Príliš veľká vzdialenosť alebo príliš veľa prekážok (napr. niekoľko železobetónových dosiek, hrubé steny) medzi vysielačom a prijímačom.
- Nesprávne umiestnenie vysielača alebo prijímača termostatu.
- Používanie iných rádiofrekvenčných zariadení (napr. niektoré detské monitory alebo bezdrôtové slúchadlá) v blízkosti, ktoré vyžarujú viac rádiových frekvencií, než je štandard.
- Iné vonkajšie rušenie (napr. vysoko výkonná anténa na streche alebo v blízkosti).
Niektoré problémy, ako napríklad príliš veľká vzdialenosť alebo prekážky, sa dajú vyriešiť použitím zástrčky zosilňovača signálu COMPUTHERM Q2RF. Pre riešenie problému nekomunikácie odporúčame:
- Vymeniť batériu vo vysielači termostatu za nové alkalické batérie.
- Skontrolovať, či sú obe jednotky navzájom spárované. Ak nekomunikujú ani v tesnej blízkosti, bude pravdepodobne potrebné ich znovu spárovať podľa návodu.
- Presunúť vysielač a prijímač termostatu bližšie k sebe alebo nainštalovať zástrčku zosilňovača signálu COMPUTHERM Q2RF medzi ne.
- Skontrolovať, či sú jednotky nainštalované podľa popisu optimálneho umiestnenia.
- Vyhnúť sa používaniu rušivých rádiofrekvenčných zariadení v blízkosti.
Použitie viacerých termostatov
Viaceré bezdrôtové izbové termostaty používané v jednom byte sa navzájom nerušia. Každý termostat a jeho prijímač(e) majú vlastný bezpečnostný kód, ktorý zabezpečuje bezpečnú a bezproblémovú prevádzku. Každý prijímač prijíma signály len z termostatu s rovnakým bezpečnostným kódom. To umožňuje používať prakticky ľubovoľný počet zariadení v tesnej blízkosti.
Bezdrôtové termostaty COMPUTHERM dokážu ovládať niekoľko rádiofrekvenčných jednotiek súčasne, ako napríklad zásuvka Q1RX, prijímač Q3RF, prijímač Q7RF. Na vytvorenie spojenia je potrebné prijímače uviesť do režimu spárovania a stlačiť a podržať tlačidlá SET a DAY na prednom paneli termostatu Q7RF, kým LED diódy na prijímačoch neprestanú blikať.
Správanie po výpadku prúdu
Po obnovení napájania je výstup prijímača na začiatku vypnutý. Keďže však vysielač opakuje svoj aktuálny spínací príkaz každých 5 minút, regulácia vykurovacieho/chladiaceho systému sa po výpadku napájania najneskôr do 5 minút vráti do predtým nastaveného režimu prevádzky.
Kalibrácia teploty a zobrazenie LO/HI
Ak si myslíte, že teplomer termostatu nemeria presne, môžete ho kalibrovať. Krátko stlačte tlačidlo SET na prednom paneli termostatu. Potom krátko stlačte tlačidlo DAY a hneď potom stlačte tlačidlo HOLD. Na displeji sa potom zobrazí nápis CAL a pomocou tlačidla +/- môžete zmeniť zobrazenú teplotu vzhľadom na nameranú hodnotu.
Zobrazenie LO alebo HI namiesto nameranej teploty na displeji znamená, že teplota je mimo meracieho rozsahu teplotného snímača: LO pre príliš nízku a HI pre príliš vysokú teplotu. K tomu môže dôjsť, ak je jednotka v extrémne chladnom alebo horúcom prostredí, ak je tepelný senzor fyzicky poškodený alebo zlyhá z iných dôvodov.
Ďalšie užitočné informácie
- Mobilná aplikácia: Termostat COMPUTHERM Q7RF nepodporuje integráciu s aplikáciou pre smartfóny. Funguje výhradne cez svoj ovládací panel a diaľkový ovládač.
- Uzamknutie nastavení: Pre zamknutie nastavení termostatu stlačte tlačidlo MENU, pomocou šípok prejdite na možnosť "Zamknúť" a potvrďte výber. Týmto spôsobom sa zabráni akýmkoľvek ďalším úpravám nastavení, kým nebude zamknutie manuálne uvoľnené.
- Mŕtve pásmo termostatu: Ak má termostat mŕtve pásmo, pôsobí tak, ako by „odpočíval“. Termostat sa zapne iba vtedy, ak sa napríklad skutočná teplota bude líšiť od nastavenej teploty miestnosti o viac ako 2 °C.
- Ideálna izbová teplota: Väčšina ľudí považuje za ideálnu izbovú teplotu hodnotu medzi 19 až 22 stupňami Celzia.
