Teplovzdušné vykurovanie: Princíp, fungovanie a moderné aplikácie

V súčasnom svete je kľúčová téma zdravého a energeticky úsporného bývania. Jednou z moderných a efektívnych možností vykurovania, chladenia a vetrania sú systémy využívajúce teplovzdušné jednotky. Tieto systémy, často v kombinácii s tepelnými čerpadlami a pokročilými technológiami, ponúkajú komfortné a ekologické riešenia pre moderné domácnosti.

Princípy teplovzdušného vykurovania

Teplovzdušné vykurovanie je systém, pri ktorom sa tepelná energia dostáva do vykurovanej miestnosti výlučne prúdiacim teplým vzduchom. Vzduch v miestnosti sa vplyvom tepelných strát postupne ochladzuje na požadovanú vnútornú teplotu a následne sa odvádza mimo miestnosti. Teplonosnou látkou je teda vzduch. Ochladený vzduch sa vracia do vetracieho systému a celý kolobeh sa opakuje.

Porovnanie s teplovodným vykurovaním

V porovnaní s tradičným teplovodným vykurovaním nie sú v tomto prípade potrebné vykurovacie plochy. Teplovzdušné vykurovanie je pružnejšie, čo znamená, že vie rýchlejšie reagovať na zmenu výkonových požiadaviek. Na dosiahnutie tepelnej pohody však potrebuje, vzhľadom na absenciu sálavej zložky, vyššie teploty vzduchu, čo môže viesť k vyšším tepelným stratám a odlišnému vnímaniu tepelnej pohody užívateľmi.

Táto skutočnosť vedie k väčším dimenziám rozvodov pri teplovzdušnom vykurovaní v porovnaní s teplovodným systémom, a teda k väčšiemu zásahu systému do stavby. Na vykúrenie miestnosti na rovnakú teplotu je zvyčajne potrebných oveľa viac teplého vzduchu ako teplej vody. Zároveň sa teplovzdušné kúrenie pomerne ťažko napája na tradičný centrálny zdroj na tuhé palivá.

Výhody a nevýhody

Teplovzdušné vykurovanie má mnohé prínosy. Nepotrebuje klasické vykurovacie telesá, ktoré prekážajú v miestnosti, a vie veľmi rýchlo reagovať na akúkoľvek zmenu požiadaviek ohľadom svojho výkonu. Počas prevádzky znižuje prašnosť prostredia, pretože cirkulujúci vzduch sa pri každom prechode teplovzdušným agregátom filtruje. Problematické je iba zapnutie systému po dlhšej prestávke, kedy sa môže víriť prach usadený v potrubí. Z tohto dôvodu dokážu špecializované firmy potrubia pred začiatkom vykurovacej sezóny dobre vyčistiť.

Typy teplovzdušných systémov

V závislosti od cirkulácie vzduchu rozlišujeme gravitačné a ventilátorové teplovzdušné vykurovania. Teplovzdušné vykurovanie s ventilačnou prevádzkou je systém, pri ktorom je technickým prehreškom nevyužitie spätného získavania tepla z odvádzaného vzduchu.

Cirkulačné teplovzdušné vykurovanie

Systémy s plne cirkulačnou prevádzkou patria medzi klasické systémy teplovzdušného vykurovania. Srdcom tohto systému je teplovzdušný agregát, na ktorý je napojený rozvod vykurovacieho vzduchu do jednotlivých miestností bytu alebo domu. Spätné nasávanie cirkulujúceho vzduchu sa zväčša realizuje v chodbe; transport vzduchu medzi obytnými miestnosťami a chodbou zabezpečujú netesnosti okolo dverí, prípadne vetracie mriežky vo dverách.

• Základné režimy:
• Cirkulácia: Zabezpečuje vnútornú cirkuláciu vzduchu bez vetrania, používa sa pri vykurovaní alebo chladení.
• Cirkulácia závislá: Jednotka je normálne vypnutá a zapína sa automaticky alebo manuálne pri požiadavke na vykurovanie alebo chladenie. Vetranie sa spúšťa buď z externých signálov (kúpeľňa, WC, kuchyňa) alebo pri automatickom riadení.

Teplovzdušné vykurovanie s riadeným vetraním

Teplovzdušné vykurovanie integrované s riadeným vetraním objektu predstavuje modernú koncepciu, ktorá je využiteľná najmä v dobre zateplených objektoch s nízkou potrebou energie na vykurovanie. Na rozdiel od systému s cirkulačnou prevádzkou sa tu reguluje prívod čerstvého vzduchu do systému, ktorý zabezpečuje hygienickú výmenu vzduchu v budove.

Množstvo privádzaného čerstvého vzduchu sa môže optimalizovať podľa aktuálnej potreby. Množstvo čerstvého vzduchu možno stanoviť jednak podľa násobnosti výmeny vzduchu v miestnostiach, jednak podľa dávky čerstvého vzduchu na osobu.

• Pokročilé režimy vetrania:
• ROVNAKOTLAKÉ VETRANIE: Cirkulačný aj odpadový ventilátor pracujú s rovnakým vzduchovým výkonom. Do izieb prúdi iba čerstvý vzduch po rekuperácii a rovnaké množstvo odpadového vzduchu sa zároveň odsáva z miest, kde sa tvorí odpadový vzduch. Tento režim je možné používať nepretržite v letnom období (pomalé prevetrávanie domu s nízkou spotrebou ventilátorov) alebo sa spúšťa automaticky pri externom signáli z kuchyne, aby sa zabránilo šíreniu pachov z varenia do obytných priestorov.
• PRETLAKOVÉ VETRANIE: Využíva sa na letné pretlakové ochladenie domu, obyčajne sa púšťa na noc. Vzduch sa nasáva buď z fasády alebo cez zemný výmenník tepla.

Zdroje tepla pre teplovzdušné systémy

Pre efektívne fungovanie teplovzdušného vykurovania a chladenia je kľúčové správne zvolenie zdroja tepla a chladu. Vykurovací zdroj musí byť dostatočne pružný, aby bol schopný ihneď reagovať na zmeny vonkajších podmienok.

Typy teplovzdušných kotlov a pecí

Teplovzdušné kotly (angl. furnace) používané v zahraničí sú plynové, olejové alebo elektrické. Skladajú sa vždy z ventilačnej a filtračnej jednotky, ohrievacieho dielu a regulácie. Majú zväčša radiálny ventilátor, ktorý zabezpečuje nízku hlučnosť pri potrebnom tlaku a dopravnom množstve vzduchu.

Ohrievací diel pri plynových a olejových agregátoch tvorí horák a výmenník tepla medzi spalinami a ohrievaným vzduchom. Používajú sa jednotky s atmosférickým horákom v otvorenom aj uzavretom vyhotovení, avšak vždy s núteným odťahom spalín. Vďaka tomu môžu mať odťahy spalín malý profil a vo väčšine prípadov sú z plastov.

Vysokú účinnosť dosahujú jednotky v kondenzačnom vyhotovení, keď sa okrem spalného tepla využíva aj kondenzačné teplo spalín. Použitie kondenzačnej techniky na tento účel je pravdepodobne najlepším spôsobom využitia tohto princípu vo vykurovaní, lebo na rozdiel od teplovodného vykurovania nie je problém s nízkou teplotou ohrievaného média (teplota vykurovacieho vzduchu býva do 50 °C).

Teplovzdušné agregáty sa vyrábajú na zemný plyn, propán-bután alebo ľahký vykurovací olej. V zahraničí sa používajú aj plne elektrické agregáty, u nás však momentálne nie sú ekonomicky výhodné, keďže v teplovzdušných systémoch na rozdiel od teplovodných systémov nemôžeme rátať s akumuláciou tepla v médiu počas platnosti vysokej tarify za odber elektrickej energie.

Teplovzdušná pec, kotol typu PN

Teplovzdušná pec, kotol typu PN (verzie 1, 2, 3, 4, 5) predstavujú modernú generáciu ohrievačov, ktoré využívajú systém nastaviteľného fúkania teplého vzduchu. Sú navrhnuté na efektívne a rýchle vykurovanie veľkých priemyselných priestorov, dielní a skladov. Vďaka použitiu tuhého paliva sú kotle ekonomickým riešením pre vykurovanie, pričom zaručujú vysokú účinnosť a nízke prevádzkové náklady. Sú obzvlášť vhodné na použitie v prostredí, kde je potrebné rýchlo reagovať na zmenu teplotných podmienok alebo kde je nevyhnutné udržiavať stálu teplotu na zabezpečenie optimálnych pracovných podmienok.

Konštrukcia a palivo

Vyfukovacie pece typu PN sú navrhnuté na spaľovanie tuhého paliva, pričom najvhodnejšími druhmi paliva sú palivové drevo a hnedé uhlie. Správny výber paliva nielenže zlepšuje účinnosť pece, ale tiež prispieva k bezpečnej a ekologickej prevádzke.

• Palivové drevo: Drevo by malo byť dostatočne suché, s vlhkosťou maximálne do 20 %. Suché drevo zabezpečuje vyššiu účinnosť spaľovania, menej dymu a minimalizuje tvorbu dechtu v dymovode.
• Hnedé uhlie: Tento typ uhlia je vhodný pre vyfukovacie pece vďaka jeho štruktúre a výhrevnosti.

Variče typu PN sú konštruované s dôrazom na efektivitu a odolnosť. Ich hlavné komponenty sú vyrobené z kvalitných materiálov, ktoré zaisťujú dlhú životnosť a spoľahlivý výkon:

• Teleso pece: Je vyrobené z oceľového plechu obdĺžnikového prierezu.
• Vzduchový plášť: Navrhnutý tak, aby umožňoval cirkuláciu vzduchu okolo tela sporáka, maximalizuje využitie vykurovacej plochy a minimalizuje tepelné straty.
• Liatinový rošt: Nachádza sa na dne ohniska a slúži na spaľovanie paliva. Rošt je vyrobený zo sivej liatiny, ktorá je odolná voči teplotám do 1650 °C.

Inštalácia a prevádzka

Inštalácia pece typu PN vyžaduje precíznosť a dodržiavanie bezpečnostných noriem. Správne zapojenie je kľúčové pre efektívnu prevádzku a bezpečnosť zariadenia.

1. Pec musí byť správne pripojená k dymovodu, ktorý zabezpečuje odvádzanie spalín mimo vykurovanej miestnosti. Naplánujte trasu dymovodu tak, aby bola čo najkratšia a najpriamejšia.
2. Je dôležité zabezpečiť dostatočný prísun čerstvého vzduchu do pece, ktorý je potrebný na proces spaľovania.
3. Ak pec obsahuje elektrické dúchadlo, je potrebné ho správne pripojiť k elektrickej sieti.
4. Namontujte termostaty a regulačné prvky podľa schémy zapojenia.
5. Umiestnite bezpečnostné zariadenia, ako sú senzory na detekciu CO, do blízkosti pece.

Pri obsluhe kotla PN je dôležité dodržiavať stanovené postupy na zaistenie bezpečnej a efektívnej prevádzky. Spaľovanie v peciach a kotloch je proces, pri ktorom sa palivo oxiduje a uvoľňuje teplo. Spaľovací proces vyžaduje dostatočný prísun kyslíka, ktorý je riadený prívodom vzduchu. Vzduchové dúchadlo je kľúčový komponent, ktorý pomáha optimalizovať spaľovanie a zvyšuje účinnosť vykurovacieho procesu. Dobrý odvod spalín je dôležitý pre zabránenie návratu dymu do miestnosti.

Údržba a bezpečnosť

Pravidelné čistenie a údržba kotla sú nevyhnutné pre jeho dlhodobú bezpečnú a efektívnu prevádzku. Odporúča sa pravidelne kontrolovať stav tesniacich šnúr a závesov na dvierkach, ako aj správne fungovanie klapiek a regulátorov.

Pri zapaľovaní kotla je dôležité dodržiavať bezpečnostné opatrenia, aby sa predišlo riziku úrazu alebo požiaru. Používajte iba odporúčané typy paliva pre váš sporák. V prípade požiaru v dymovode je potrebné okamžite evakuovať všetky osoby z ohrozených priestorov a ihneď zavolať hasičov. Nikdy sa nepokúšajte hasiť požiar v dymovode sami. Pred opätovným použitím sporáka je nutné nechať skontrolovať a vyčistiť dymovod a komín odborníkom.

Integrované zdroje tepla a chladu

Teplovzdušné vykurovacie systémy môžu byť prepojené s rôznymi zdrojmi tepla a chladu.

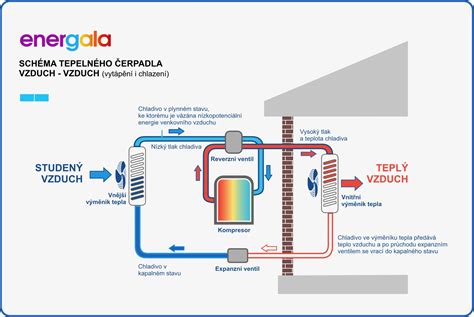

• Priame prepojenie VZT jednotky s tepelným čerpadlom: Jednou z najčastejšie používaných variant je prepojenie VZT (vzduchotechnickej) jednotky s tepelným čerpadlom. Vonkajšia klimatizačná jednotka, ktorá funguje aj ako zdroj tepla, je pripojená priamo na chladivový výparník umiestnený vo VZT jednotke. Interiérový vzduch obteká tento výparník, čím sa ohrieva alebo ochladzuje, a následne sa fúka ohriaty alebo ochladený do izieb. Toto riešenie umožňuje centrálne vykurovanie alebo chladenie celého objektu a je považované za jedno z najlacnejších a najpoužívanejších. Je dôležité si uvedomiť, že vonkajšia klimatizačná jednotka neslúži ako plnohodnotný zdroj tepla v extrémnych mrazoch; v takýchto prípadoch si VZT jednotka sama prepína na záložný zdroj tepla, napríklad elektrický kotol alebo vstavaný ohrievač.
• Iné tepelné čerpadlá: Napríklad vzduch-voda, sú zvyčajne zapájané do akumulačného zásobníka. Tepelné čerpadlá sú schopné vykurovať a zároveň chladiť. Teplo sa vtedy z vykurovania odvádza do vonkajšieho prostredia, čím sa vykurovací systém ochladzuje. Dokážu efektívne pracovať až do mínus 20 °C.
• Teplovodný krbový výmenník: Ak je v krbovej vložke osadený teplovodný výmenník, je nutné ho zapojiť do primerane veľkého zásobníka (napr. IZT-U 950). Vykurovacia voda a TUV sa potom berú z tohto zásobníka.
• Doplnkový zdroj tepla: V niektorých prípadoch sa využíva doplnkový zdroj tepla, s ktorým sa však pri základných výpočtoch neuvažuje.

Príprava teplej úžitkovej vody (TUV)

Príprava TUV závisí od dostupného zdroja energie a je často súčasťou komplexného riešenia.

• Elektrická energia: Pri použití elektrického priamoohrevu, kotla alebo tepelného čerpadla nie je výhodné používať jeden kotol na ohrev TUV aj na vykurovanie. Rozlišujeme preto nezávislé systémy pre vyššiu spoľahlivosť, napríklad samostatný elektrický bojler.
• Plyn: Plynový kotol primárne ohrieva TUV a následne vykuruje. Veľkosť zásobníka sa pohybuje od 80 do 150 litrov.

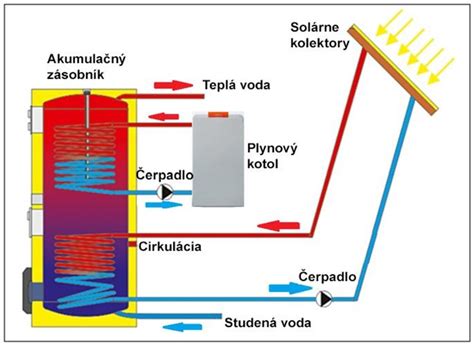

• Akumulačný zásobník: TUV sa odoberá z kombinovaného (integrovaného) zásobníka IZT. Teplota v zásobníku je vrstvená, s rozdielom až 60 °C medzi hornou a spodnou časťou. TUV sa odoberá z vrchnej časti zásobníka (ohrieva sa prietokovo v nerezovej špirále). Do takého zásobníka je možné pripojiť aj ďalšie zdroje tepla, ako sú solárne panely alebo tepelné čerpadlo, prípadne peletová pec alebo teplovodná krbová vložka.

Vykurovanie kúpeľní

Pre vykurovanie kúpeľní sa ponúka viacero riešení, ktoré dopĺňajú teplovzdušný systém:

• Teplovodný rebríkový radiátor: S napojením na spiatočku stiahnutú do podlahy (tzv. nepravá podlahovka). V najväčšej kúpeľni je osadený samostatný termostat, ktorý ovláda spustenie kúrenia v okruhu. V ostatných kúpeľniach sú použité termostatické hlavice.
• Elektrický vykurovací rebrík: Napojený do elektrickej zásuvky, alebo iné elektrické priamovýhrevné teleso.
• Kombinovaný elektrický rebrík: Tento radiátor je možné napojiť aj na teplovodný okruh vykurovacej vody, ktorý napája aj VZT jednotku. Vyhrieva sa teplovodné počas vykurovacej sezóny a v prechodných obdobiach (keď vykurovanie do Duplexu nie je potrebné) vykuruje elektricky.

Systém rozvodov a distribúcie vzduchu

Rozvody teplého vzduchu sa vedú buď v kovových kanáloch v konštrukcii podlahy, v pivnici pod stropom, alebo v priestore pomocou spiropotrubia. Potrubie musí byť vzduchotesné, ak sa vedie v nevykurovaných priestoroch, dobre tepelne izolované a navrhnuté s ohľadom na hluk. Výustky sú umiestnené v podlahe v každej miestnosti.

Centrálne odsávanie a prívody

• Centrálne odsávanie cirkulačného vzduchu: Obyčajne sa umiestňuje na prízemí do chodby alebo do blízkosti krbovej vložky. Na poschodí je odsávanie cirkulačného vzduchu z chodby. Mriežky štandardných rozmerov 290x410 mm sa umiestňujú na každom poschodí v zásade čo najvyššie k stropu, alebo priamo do stropu.
• Odsávanie odpadového vzduchu: Realizuje sa z kuchyne, WC, kúpeľní a skladových priestorov. Používajú sa odsávacie kovové kruhové ventily, ktoré sa umiestňujú v zásade pod strop alebo do stropu.
• Nasávanie a výfuk na fasádu: Rieši sa pomocou potrubí s priemerom od 160 do 250 mm, ktoré sú ukončené mriežkami na fasáde s rozmermi 350x350 mm. Tieto mriežky sú z eloxovaného materiálu.

Prívody vykurovacieho (a súčasne vetracieho) vzduchu sa umiestňujú do miestností s malou produkciou škodlivín, ako sú obytné miestnosti, šatne a chodby, kým odvádzacie otvory sa umiestňujú do miest so zvýšenou produkciou škodlivín, ako sú WC, kúpeľne a kuchyne. V domoch s riadeným vetraním sa nesmie vývod z digestora urobiť do exteriéru; namiesto toho sa používa systém s výfukom naspäť do interiéru, kde sa na filtroch digestora zachytávajú tuky a aerosóly.

Historický kontext a súčasné trendy

Teplovzdušné vykurovanie rodinných domov nie je v Európe v porovnaní s inými typmi stavieb príliš rozšírené. Dôvodom sú najmä klimatické podmienky, historický vývoj palivovej základne a úzka väzba systému vykurovania na konštrukciu budovy. Negatívne skúsenosti z minulosti (napr. v 60. rokoch minulého storočia) prispeli k nedôvere k tomuto systému.

Vývoj techniky, používaných technológií a kritérií na stanovenie úžitkovej hodnoty stavebného diela však vedie k nutnosti prehodnotiť zaužívané prístupy. S rozmachom výstavby nízkoenergetických ľahkých montovaných domov, ktoré majú dobré tepelnoizolačné, ale slabšie tepelnoakumulačné vlastnosti, sa teplovzdušné vykurovanie stáva čoraz vhodnejším riešením. Pre tieto typy objektov je tradičné teplovodné vykurovanie menej pružné a z hľadiska návrhu veľmi citlivé na prípadné nedodržanie projektovaných hodnôt.

Celosvetový tlak na znižovanie potreby energie na vykurovanie a minimalizácia infiltrácie v moderných, tesných oknách vedú k tomu, že vzduch v miestnostiach často nestačí na pokrytie minimálnej hygienickej výmeny. Tento problém sa rieši riadeným vetraním, a keďže riadené vetranie zvyšuje investičné náklady, ponúka sa možnosť spojiť vetranie s vykurovaním do jedného systému.
