Teplovodné výmenníky pre pece na drevo: Zvýšte účinnosť a znížte náklady na vykurovanie

Výmenníky tepla pre pece na drevo predstavujú kľúčový prvok na obnovenie teploty spalín a zvýšenie celkovej účinnosti vykurovacieho systému. Tieto zariadenia odoberajú zvyškové teplo zo spalín odchádzajúcich z dymovodu a efektívne ho odovzdávajú do vykurovaného interiéru. Hlavným prínosom ich použitia je zvýšenie účinnosti vykurovania, čo priamo vedie k zníženiu nákladov na vykurovanie.

Univerzálne použitie a pripojenie

Výmenníky tepla sú navrhnuté pre široké spektrum vykurovacích zariadení, vrátane všetkých typov kachlí, krbov a sporákov. Pripojujú sa priamo k dymovodu kachlí, čím sa efektívne rozširuje vykurovacia plocha, zvyšuje výkon a celková účinnosť daného zariadenia.

Princíp fungovania výmenníka tepla

Spaliny opúšťajúce kachle pri bežnej prevádzke dosahujú teplotu približne 280 °C až 380 °C. Tieto horúce spaliny by za normálnych okolností odchádzali priamo komínom. Použitím výmenníka tepla však môžete toto zvyškové teplo zachytiť a ďalej ho využiť. Výmenník je vybavený špeciálnymi prieduchmi, ktoré zväčšujú vykurovaciu plochu, a tým zvyšujú efektivitu odovzdávania tepla.

Výber vhodného výmenníka pre váš sporák/pec

Pred zakúpením výmenníka tepla je nevyhnutné vykonať niekoľko dôležitých krokov, aby ste zabezpečili jeho správnu funkciu a kompatibilitu s vaším existujúcim systémom.

1. Meranie teploty spalín

Prvým krokom je zmeranie teploty spalín v mieste, kde plánujete výmenník umiestniť. Na tento účel môžete použiť špeciálny teplomer na meranie teploty spalín. Je dôležité, aby nameraná teplota spalín bola najmenej 150 °C, čo je minimálna požiadavka pre efektívnu funkciu výmenníka.

2. Správne umiestnenie

Optimálne umiestnenie výmenníka tepla je čo najbližšie k sporáku, ideálne priamo na jeho vrchnej časti. Ďalej je dôležité správne umiestniť dymovod s regulačnou klapkou. Táto klapka umožňuje regulovať výstup spalín z výmenníka, a tým aj jeho výkon, teda výslednú teplotu prenášaného tepla.

Výmenník je možné inštalovať vo vertikálnej alebo horizontálnej polohe, v závislosti od priestorových možností a konštrukcie dymovodu.

3. Tepelná odolnosť

Vzhľadom na to, že výmenníkom prúdi extrémne horúci vzduch, je kľúčové zohľadniť tepelnú odolnosť materiálu. Výmenníky tepla sú zvyčajne vyrobené z oceľového plechu, ktorý je špeciálne navrhnutý tak, aby odolával vysokým teplotám. Bežné farebné prevedenia výmenníkov sú čierna alebo antracitová.

4. Priemer pripojenia

Pred objednávkou je nevyhnutné poznať presný priemer potrubia, ktoré vedie z vášho krbu alebo kachlí a na ktoré bude výmenník tepla montovaný. Jedna strana výmenníka je zvyčajne zúžená, čo uľahčuje jeho inštaláciu. Na tento zúžený koniec sa nasadí dymovod kachlí alebo vývodu, a na druhú stranu sa pripojí ďalší dymovod, ideálne s regulačnou klapkou pre kontrolu prietoku spalín.

Typy a konštrukcia výmenníkov tepla

Výmenníky tepla sa líšia nielen svojou veľkosťou a tvarom, ale aj princípom prenosu tepla. Existujú dva základné typy:

• Priame výmenníky tepla: Médium, ktoré odovzdáva teplo, a médium, ktoré teplo prijíma, sú v priamom kontakte, ale nemiešajú sa.
• Nepriame výmenníky tepla: Teplo sa prenáša cez teplovýmennú plochu, pričom médiá nie sú v priamom kontakte. V tomto článku sa zameriavame predovšetkým na tento typ.

V rámci nepriamych výmenníkov tepla existuje niekoľko hlavných konštrukčných typov:

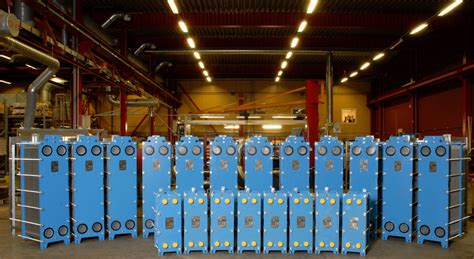

• Doskový výmenník tepla: Teplovýmenná plocha je tvorená súborom zvlnených kovových dosiek. Tieto dosky sú spojené tak, aby vytvárali kanály pre prúdenie jednotlivých médií. V rohoch dosiek sú umiestnené vstupné a výstupné otvory pre teplé a studené médium.

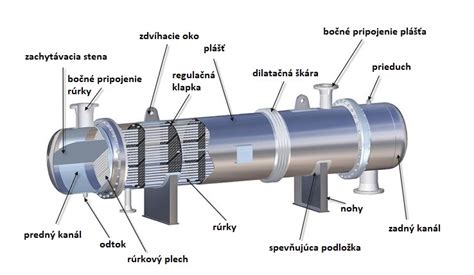

• Rúrkový výmenník tepla: Teplo sa prenáša medzi médiom vo vnútri rúrok a médiom vo vonkajšom plášti.
• Špirálový výmenník tepla: Využíva špirálovito stočené dosky alebo rúrky na zväčšenie teplovýmennej plochy.

Pri doskových výmenníkoch tepla je teplota veľmi ľahko odovzdávaná cez tenkú stenu, ktorá oddeľuje teplé médium od chladného. Prenos tepla môže prebiehať tromi základnými mechanizmami:

• Sálaním: Energia sa prenáša prostredníctvom elektromagnetických vĺn.
• Konvekciou: Pohyb média závisí od vonkajších vplyvov (nútené prúdenie) alebo od rozdielov v hustote (prirodzené prúdenie).
• Kondukciou: Prenos tepla priamym kontaktom molekúl.

V rámci prúdenia médií v kanáloch výmenníka rozlišujeme:

• Laminárne prúdenie: Častice média sa pohybujú v rovnobežných vrstevniciach bez miešania.
• Turbulentné prúdenie: Pohyb média je nepravidelný a vírivý, čo podporuje intenzívnejší prenos tepla. Pri turbulentnom prúdení je rýchlostný profil takmer konštantný.

Pri zapojení výmenníkov sa často stretávame s dvoma konfiguráciami:

• Protiprúdne zapojenie: Médium vstupuje na opačných koncoch a prúdi proti sebe. Toto zapojenie umožňuje dosiahnuť väčšie priblíženie teplôt a je najčastejšie používané pri doskových výmenníkoch.
• Súprúdové zapojenie: Obe médiá prúdia v rovnakom smere. Používa sa napríklad v prípadoch, keď je potrebný rýchly prenos tepla z jedného média na druhé.

Prietok média sa môže vyjadrovať v jednotkách hmotnosti (kg/s, kg/h) alebo objemu (m³/h, l/min).

Kľúčové parametre pre návrh výmenníka

Pre správny návrh veľkosti doskového výmenníka tepla je nevyhnutné poznať niekoľko kľúčových parametrov, ktoré umožnia identifikovať ďalšie potrebné údaje. Prirodzené zákony fyziky hovoria, že energia v systéme prúdi dovtedy, kým sa nedosiahne rovnovážny stav. Výmenník tepla pracuje na princípe vyrovnávania teplôt.

Dôležitým pojmom je stredný logaritmický rozdiel teplôt (LMTD), ktorý predstavuje hybnú silu prenosu tepla. Ďalším užitočným konceptom je hodnota NTU (Number of Transfer Units), známa aj ako theta (θ). Táto hodnota vyjadruje, aký náročný je prenos tepla. Čím menší je LMTD a čím väčší je teplotný rozdiel na jednej strane, tým vyššia je hodnota NTU (theta). Termická dĺžka opisuje prevádzkovú náročnosť z hľadiska teploty.

Existujú rôzne typy dosiek s nízkou alebo vysokou theta, ktoré sú charakterizované hĺbkou prelisu a dĺžkou dosky. Kanál, ktorý je medzerou medzi dvoma doskami, môže mať tiež nízku, stredne vysokú alebo vysokú hodnotu theta.

Tlaková strata (Δp) priamo závisí od veľkosti výmenníka tepla a nepriamo od jeho objemu. Šmykové napätie je sila prúdenia po stene dosky a je mierou turbulencie vo výmenníku.

Výhody teplovodných výmenníkov Mijori

Výmenníky tepla Mijori ponúkajú oproti klasickým teplovodným vložkám do krbov niekoľko významných výhod:

• Vyšší výkon: Vďaka umiestneniu výmenníka priamo nad ohniskom, kde sa koncentruje najviac tepelnej energie, je možné dosiahnuť porovnateľné alebo aj vyššie výkony ako pri teplovodných vložkách.
• Zvýšená účinnosť: Využitím časti tepla zo spalín, ktoré by inak uniklo komínom, sa zvyšuje celková účinnosť kachľovej vložky, čo znamená nižšiu spotrebu dreva.
• Ochrana ohniska: Výmenník je umiestnený nad spalinovou komorou, čím neprispieva k jej ochladzovaniu. Vysoká teplota v ohnisku je dôležitá pre dokonalé spálenie plynov uvoľňovaných z dreva.
• Odolnosť voči korózii: Nerezové výmenníky Mijori sú podstatne odolnejšie voči nízkoteplotnej korózii v porovnaní s bežnými teplovodnými vložkami.
• Prevádzka s nízkou teplotou vody: Umožňujú prevádzku v nízkom teplotnom režime bez rizika prekúrenia, čo eliminuje potrebu častého prikladania menšieho množstva paliva.
• Priame napojenie na podlahové kúrenie: Nízky tepelný spád umožňuje priame vykurovanie podlahového kúrenia bez potreby akumulačnej nádoby, stačí iba zmiešavací ventil.
• Prevádzka bez vody: Konštrukčné a materiálové riešenie umožňuje prevádzku výmenníkov aj bez vody, čo je dôležité v prípade výpadku elektrického prúdu alebo poruchy cirkulačného systému. Vtedy sa teplovodný systém premení na klasický krb.
• Automatické vypúšťanie horúcej vody: V prípade zlyhania všetkých zabezpečovacích systémov dokáže výmenník automaticky vypúšťať horúcu vodu, čo je dôležité najmä pri plastových rozvodoch kúrenia.

Teplovzdušné výmenníky

Okrem teplovodných výmenníkov existujú aj teplovzdušné výmenníky, ktoré slúžia na zohrievanie vzduchu v miestnosti. Tieto výmenníky odoberajú časť tepla zo spalín, ktoré by inak unikli komínom, a využívajú ho na ohrev vzduchu.

Princíp fungovania:

Teplovzdušný výmenník je zariadenie, ktoré umožňuje prenos tepla z horiaceho dreva v krbe na vzduch v miestnosti. Funguje na princípe konvekcie, kedy horúci vzduch stúpa a chladný zostáva na spodku. Tvar výmenníka je špeciálne navrhnutý s integrovanými kanálikmi, kde prúdi vzduch. Ohriaty vzduch sa následne dostáva do priestoru.

Výhody:

• Úspora energie: Využívajú časť tepla, ktoré by inak uniklo komínovými plynmi.
• Jednoduchá inštalácia: Väčšina teplovzdušných výmenníkov je navrhnutá pre jednoduchú montáž a obsluhu.

Typy teplovzdušných výmenníkov:

• Zásobníkové teplovzdušné výmenníky: Inštalujú sa v hornej časti kachlí alebo krbu a získavajú teplo z horúceho vzduchu stúpajúceho do nich.
• Kanálové teplovzdušné výmenníky: Integrujú sa do kanálov, ktoré rozvádzajú horúci vzduch z kachlí alebo krbu do rôznych častí domu.

Tvar teplovzdušných výmenníkov môže byť rôzny, najčastejšie sa stretávame s kruhovitým, bubnovým alebo štvorcovým tvarom. Niektoré sú rúrkované, iné rebrové. Každý tvar je vhodný pre danú funkciu.

Materiál teplovzdušného výmenníka je zvyčajne oceľový plech s hrúbkou 1,5-2 mm, prípadne smaltovaný plech s hrúbkou 0,8 mm.

Veľkosť výmenníkov sa líši. Najbežnejšie sú tie, ktoré sa montujú priamo na kachle. Existujú však aj väčšie, samostatne stojace výmenníky, ktoré môžu slúžiť ako ďalšie vykurovacie teleso.

Inštalácia:

Inštalácia teplovzdušného výmenníka je pomerne jednoduchá. Vkladá sa medzi dymovody. Pri klasických typoch sa výmenník nasadí na dymovod kachlí a používa sa ako rúra dymovodu. Je dôležité dbať na rovnaký priemer dymovodu a výmenníka, prípadne použiť redukciu.

Upozornenie: Teplovzdušné výmenníky nie sú určené pre teplovodné kachle ani pre ústredné kúrenie.

Príslušenstvo a doplnky

K výmenníkom tepla je k dispozícii široké spektrum príslušenstva, ktoré zvyšuje ich funkčnosť a bezpečnosť:

• Regulátory k výmenníkom tepla: Umožňujú presné nastavenie a kontrolu prevádzky výmenníka.
• Termostaty: Zabezpečujú automatickú reguláciu teploty a spustenie/vypnutie vykurovacieho okruhu.
• Šibry: Mechanické prvky umiestnené v spaľovacej komore, ktoré riadia prietok spalín cez výmenník. Môžu byť v horizontálnej (zapnuté) alebo vertikálnej (vypnuté) polohe.

Materiálové prevedenie a životnosť

Materiál, z ktorého je výmenník vyrobený, a jeho prevádzkové podmienky úzko súvisia s jeho životnosťou a efektivitou. Výmenníky z kotlovej ocele s hrúbkou 4 mm sú navrhnuté pre prácu v systémoch ústredného kúrenia a zabezpečujú vysokú spoľahlivosť, tepelnú odolnosť a dlhodobú prevádzku.

Výhody priameho napojenia teplovodného výmenníka

Pri výbere teplovodného výmenníka je dôležité zvážiť jeho možnosti pripojenia:

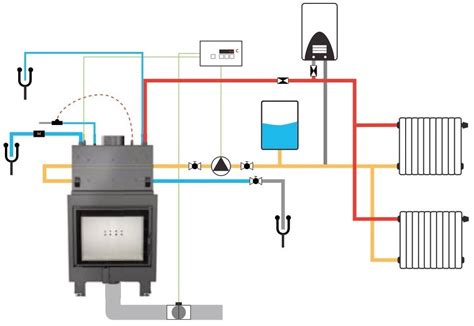

• Priame napojenie na radiátory: Teplovodný výmenník s dostatočným výkonom dokáže vykurovať radiátory v celom dome, čím sa z kachlí stáva centrálny zdroj tepla.
• Priame napojenie na podlahové kúrenie: Niektoré výmenníky umožňujú priame napojenie na podlahové kúrenie bez potreby akumulačnej nádoby.
• Ohrev úžitkovej vody: Výmenník môže slúžiť aj na ohrev úžitkovej vody do bojleru.

Kachle s teplovodným výmenníkom môžu slúžiť ako pomocný alebo hlavný zdroj tepla v rodinných domoch, chatách, chalupách či zimných záhradách.

Príklady konkrétnych produktov a ich parametre

Na trhu je dostupných viacero typov teplovodných výmenníkov, ktoré sa líšia výkonom a určením pre konkrétne typy kachlí či pecí. Napríklad výmenníky HEATER sú vyrábané pre rôzne typy teplovzdušných kachlí HEATER a špeciálne teplovzdušné pece na drevo.

Príklady výkonov a cien:

• Teplovodný výmenník HEATER (4 kW): Pre teplovzdušné pece na drevo s výkonom 4 kW, cena cca 5 445 Kč.
• Teplovodný výmenník HEATER (5 kW): Pre teplovzdušné pece na drevo s výkonom 9 kW, cena cca 5 445 Kč.
• Teplovodný výmenník HEATER (7 kW): Pre teplovzdušné pece na drevo s výkonom 12 kW, cena cca 6 050 Kč.
• Teplovodný výmenník HEATER (8 kW): Pre teplovzdušné pece na drevo s výkonom 17 kW, cena cca 6 050 Kč.
• Teplovodný výmenník HEATER (10 kW): Pre teplovzdušné pece na drevo s výkonom 20 kW, cena cca 6 655 Kč.
• Teplovodný výmenník HEATER (12 kW): Pre teplovzdušné pece na drevo s výkonom 35 kW, cena cca 8 470 Kč.

Teplovodný výmenník Turbo 200 s chladiacou slučkou je určený na osadenie na krbové vložky, odoberá teplo zo spalín a zvyšuje účinnosť. Jeho výkon sa pohybuje od 4 kW do 10 kW v závislosti od výkonu krbovej vložky. Je vyrobený z nízkouhlíkového oceľového plechu.

Ďalší príklad je teplovodný výmenník s maximálnym výkonom 7 kW, vyrobený z 4 mm hrubej žiaruvzdornej ocele, s priemerom dymovodu 200 mm a zárukou 24 mesiacov.

Upozornenie: Pred použitím výmenníka s chladiacou slučkou je potrebné zvážiť jeho inštaláciu a pripojenie na krbové vložky.
