Teplovodný kotol KSP 26 a optimalizácia vykurovacieho systému

Diskusia o zapojení a prevádzke teplovodných kotlov, najmä tých na tuhé palivo ako je KSP 26 (často označované ako U26), s akumulačnými nádržami a systémami na ohrev teplej úžitkovej vody, je kľúčová pre efektívne a bezpečné vykurovanie. Správne navrhnutý systém zohľadňuje nielen výkon kotla, ale aj integráciu ďalších komponentov pre dosiahnutie optimálnej účinnosti a komfortu.

Zapojenie teplovodného kotla s akumulačnou nádržou

Otázky týkajúce sa zapojenia kotla s akumulačnou nádržou sú časté. Používatelia často zisťujú, či je navrhnuté riešenie funkčné a aké komponenty je potrebné doplniť. Základnými prvkami sú expanzná nádrž, spätné klapky a ventily.

Prevádzkové skúsenosti so samotiažou

V praxi sa ukazuje, že niektoré vykurovacie systémy môžu fungovať na samotiaž (gravitačné cirkulácia), najmä ak nie je systém zaťažený podlahovým kúrením. „Na samotiaž mi to cele funguje. Na vstupe aj výstupe z kotla mám ventil, ale v praxi ich nepoužívam.“ Skúsenosti naznačujú, že v niektorých prípadoch môže spätná klapka pri kotli spôsobovať problémy, a jej vynechanie môže viesť k lepšej funkčnosti samotiažneho systému. „Najprv som mal spätnú klapku aj pri kotli, ale robila mi neplechu a tak som ju dal preč. Lepšie mi to celé funguje bez spätnej klapky na samotiaž.“ Avšak pre moderné systémy, najmä s podlahovým kúrením, sú nevyhnutné čerpadlá. „Celé kúrenie mi ide na samotiaž, ale mám aj čerpadlá, lebo postupne prerábam dom na podlahové kúrenie a to bez čerpadla nepôjde.“

Funkcia akumulačnej nádrže

Akumulačná nádrž slúži primárne na zber prebytočného tepla. „Cielene nádrž nenahrievam, len ju využívam na zber tepla, keď sa nahreje dom a pozatvárajú termoventily a aj bojler.“ Pri správnom návrhu by mala byť schopná uchovať teplo aj po vyhasnutí kotla. Dôležité je zabrániť ochladzovaniu nádrže cez kotol po ukončení kúrenia, čo môže byť výzva pri samotiažnom systéme bez správnych spätných klapiek alebo iných mechanizmov.

Ohrev teplej úžitkovej vody (TÚV)

Ohrev TÚV je neoddeliteľnou súčasťou vykurovacieho systému. Bojler je často nahrievaný buď priamo kotlom, alebo cez akumulačnú nádrž.

Bezpečnosť a regulácia teploty TÚV

Pri ohreve TÚV je kľúčová bezpečnosť. Nahrievanie TÚV nad 60 °C môže viesť k obareniu, a preto je nevyhnutné používať termostatický zmiešavací ventil. „Zdravím, natápět TÚV nad 60st. je zaděláno na opaření. Rozhodně se držte osvědčeného a odzkoušeného zapojení. S týmto súhlasím, preto na bojleri už teraz mám termostatický zmiešavací ventil a na ňom nastavené 45stC. Funguje rýchlo a spoľahlivo.“ Tento ventil zabezpečuje konštantnú, bezpečnú výstupnú teplotu vody, napríklad 45 °C, aj keď je voda v bojleri oveľa teplejšia. „O pár príspevkov vyššie som písal, že nad bojlerom je termostatický zmiešavací ventil nastavený na 45stC, takže tá horúca voda ide cca 20cm nad bojler.“

Riziko vodného kameňa

Vysoké teploty v bojleri môžu prispievať k tvorbe vodného kameňa, najmä pri používaní studničnej vody. „S tým bojlerom tu majú pravdu. Okrem toho sa v ňom bude zbytočne tvoriť vodný kameň z pitnej-studničnej vody.“ Toto je ďalší dôvod pre správnu reguláciu a údržbu.

Nevyhnutné komponenty pre moderný systém

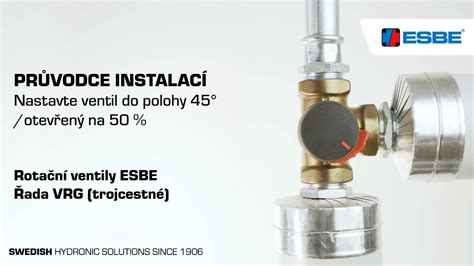

Pre optimalizáciu a modernizáciu vykurovacieho systému s teplovodným kotlom KSP 26 je často potrebné doplniť radu komponentov, ktoré zlepšujú efektivitu, bezpečnosť a komfort. „Bojler s termostatickým zmiešavacím ventilom, 4cestný ventil s ekvitermikou a čerpadlom mám z terajšieho systému, tak to chcem využiť. Potrebujem dokúpiť AN, väčšiu expanzku, elektromag. ventil, ESBE ventil na ochranu spiatočky a ešte jedno najlepšie úsporné čerpadlo.“

• Akumulačná nádrž (AN): Zvyšuje efektivitu spaľovania a umožňuje dlhšie intervaly prikladania.
• Expanzná nádrž: Kompenzuje objemové zmeny vody v systéme.
• Termostatický zmiešavací ventil (napr. ESBE ventil na ochranu spiatočky): Zabezpečuje udržanie minimálnej teploty vratnej vody do kotla, čím predlžuje jeho životnosť a zabraňuje nízkoteplotnej korózii.
• Čerpadlá: Nevyhnutné pre systémy s nútenou cirkuláciou, napríklad pre podlahové kúrenie.
• Štvorcestný ventil s ekvitermickou reguláciou: Umožňuje presné riadenie teploty vykurovacej vody v závislosti od vonkajšej teploty.

Skúsenosti ukazujú, že kotol ako „4čl U26“ môže byť pri teplotách nad 5 °C príliš výkonný, zatiaľ čo pri „minus 10“ nemusí stíhať. Z tohto dôvodu sa často odporúča väčší „5čl. U26“ v kombinácii s akumulačnou nádržou pre stabilnejší výkon a efektivitu.

Všeobecné princípy a konštrukcia kombinovaných teplovodných kotlov

Moderné teplovodné kotly na tuhé palivo, ako napríklad model VIGAS 26DPA, sú navrhnuté tak, aby kombinovali dva systémy spaľovania paliva v jednom celku, čím ponúkajú vysokú flexibilitu a efektivitu.

Dva systémy spaľovania

Jedinečná konštrukcia umožňuje v kotle spaľovať kusové drevo aj pelety. Po dohorení dreva je možné automaticky prejsť na pelety, čo zabezpečuje nepretržité vykurovanie. Tieto kotly sú vhodné pre vykurovanie rodinných domov alebo menších priemyselných objektov do 350 m².

Splyňovanie dreva

Pri spaľovaní kusového dreva sa využíva spôsob splyňovania, ktorý je efektívnejší a uplatňuje sa u všetkých kotlov VIGAS. Tento proces zvyšuje účinnosť spaľovania a znižuje emisie.

Typy paliva

Teplovodný kotol VIGAS 26 DPA je určený pre spaľovanie:

• Peliet s priemerom 6 mm a dĺžkou do 40 mm (s minimálnou výhrevnosťou 18 MJ/kg).
• Suchej drevnej hmoty (od pilín po polená) v dĺžke do 520 mm a maximálnym priemerom 20 cm.

Piliny, hobliny, štiepky a odrezky je nutné spaľovať spolu s polenami.

Konštrukcia kotla

Vnútorný priestor kotla sa skladá z:

• Plniacej komory, ktorá slúži ako zásobník dreva a drevného odpadu, kde sa palivo vysúša a splyňuje.
• Zásobníka na pelety s objemom 340 l, vyrobeného z plechu hrúbky 1,5 mm. Pelety sú dávkované presne zo zásobníka priamo do spaľovacej komory.
• Spaľovacej komory, kde sa palivo spaľuje za pomoci regulovaného množstva vzduchu.
• Dvojradového rúrového výmenníka, kde sa spaliny intenzívne ochladzujú. Nespálený odpad sa vymetá zo spaľovacej komory.

Izoláciu kotla tvorí izolačný materiál NOBASIL hrúbky 20 a 40 mm. Spaliny sú odvádzané cez oceľové hrdlo s priemerom 196 mm. Spaľovanie musí byť nízkoemisné podľa noriem.

Bezpečnostné prvky teplovodných kotlov

Bezpečnosť je prvoradá. Teplovodné kotly sú vybavené viacerými bezpečnostnými prvkami na ochranu pred prehriatím a inými rizikami.

• Tepelná STB poistka: Zaisťuje odpojenie dúchacieho ventilátora pri prehriatí kotla nad teplotu 100 °C.
• Chladiaci bezpečnostný výmenník: Chráni kotol proti prehriatiu podľa normy STN EN 303/5:2012.
• Bezpečnostný komorový podávač (turniket): Chráni pred spätným vznietením peliet v zásobníku, hnaný reťazovým prevodom.

Technické detaily a pripojenia

Správne pripojenie kotla je kľúčové pre jeho funkčnosť a bezpečnosť. Typické vstupy a výstupy kotla zahŕňajú:

1. Vstupné hrdlo pre odpúšťací ventil TS 131 G¾
2. Otvor pre ponorné púzdro odpúšťacieho ventilu TS 131 G½“
3. Výstupné hrdlo chladiacej vody G¾“
4. Výstupné hrdlo teplej vody G2"
5. Vstupné hrdlo vratnej vody G2"

Kotly musia spĺňať prísne emisné limity podľa normy EN 303-5:2012.
