Pochopenie technických výkresov je kľúčové pri návrhu akéhokoľvek produktu, systému alebo konštrukcie. Technický výkres predstavuje univerzálny jazyk konštruktérov a inžinierov, ktorý obsahuje detailné informácie o konštrukcii, špecifikáciách a pokynoch na montáž. Zostavili sme túto príručku, ktorá vám pomôže v interpretácii línií, symbolov a ďalších prvkov, ktoré tvoria technický výkres, čím sa stane čítanie výkresov nielen najlepším, ale aj jediným spôsobom, ako dosiahnuť požadované výsledky.
Štruktúra a prvky technického výkresu
Technický výkres pozostáva z viacerých častí, pričom každá časť využíva rôzne prvky a techniky na presné a podrobné zobrazenie konkrétneho dielu či systému. Tieto prvky, ako sú čiary, rozmery, mierky a symboly, tvoria základnú gramatiku technického jazyka.
Typy čiar a ich význam
Čiary sú základnými stavebnými prvkami technického výkresu. Pomáhajú popisovať tvary, definovať hrany a vyjadrovať rôzne vlastnosti objektov. Na správne čítanie technických výkresov je nevyhnutné oboznámiť sa s jednotlivými typmi čiar a ich významom:
- Čiarované tenké čiary: Môžu byť aj hrubé, no musia byť konzistentné v rámci celého výkresu.
- Tenká čerchovaná čiara s hrubými koncami: Označuje rovinu rezu danej časti.
- Čerchovaná tenká čiara s dvoma čiarkami: Používa sa na označenie susedných komponentov, ako aj alternatívnych alebo extrémnych pozícií. Ak sa označujú ohyby, tieto čiary predstavujú počiatočné obrysy pred samotným ohybom.
Rozmery a mierka
Rozmery udávajú veľkosť, tvar a polohu jednotlivých prvkov v rámci technického výkresu. Základy čítania rozmerov sú jednoduché na pochopenie a poskytujú presné informácie o objektoch.
Mierka v technických výkresoch slúži na proporcionálne zobrazenie objektov v obmedzenom priestore. Mierky ako 1:1, 1:2, 1:5 alebo 1:10 znamenajú, že prvé číslo označuje pomer na výkrese a druhé skutočnú veľkosť objektu. Je dôležité poznamenať, že podľa medzinárodných štandardov, ako je ISO 128, sa merania nemajú vykonávať priamo z výkresu, pretože po výrobe sa môžu skutočné rozmery mierne líšiť.

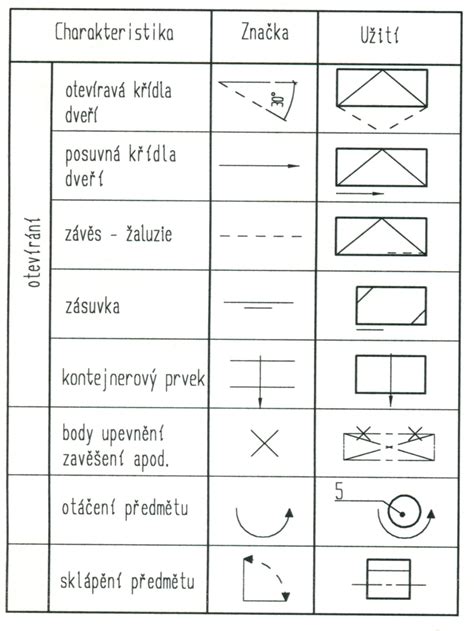

Štandardizované symboly, skratky a poznámky
Štandardizované symboly predstavujú rôzne prvky, súčasti alebo materiály a zabezpečujú jednotnosť interpretácie naprieč rôznymi výkresmi a projektami. Skratky a poznámky poskytujú stručné informácie, často ide o skratky materiálov alebo technických údajov, ktoré dopĺňajú vizuálne informácie.
Typy technických výkresov a ich použitie
Existuje viacero typov technických výkresov používaných v rôznych oblastiach na znázornenie aspektov návrhov, výrobkov alebo systémov. Každý typ má svoje špecifické použitie a zameranie:
Plán
Plán je podrobný technický výkres zameraný najmä na architektonické alebo inžinierske stavby. Poskytuje detailný pohľad na usporiadanie a konštrukciu budov a inžinierskych diel.
Bloková schéma
Bloková schéma je zjednodušené vizuálne zobrazenie, ktoré znázorňuje štruktúru, súčasti alebo vzťahy v rámci systému. Často sa používa na vysvetlenie konceptov, procesov alebo zložitých systémov prehľadným spôsobom.
Elektrická schéma
Elektrická schéma je výkres špecificky určený na znázornenie elektrických alebo elektronických obvodov. Ukazuje zapojenie, komponenty a elektrické vzťahy v rámci obvodu, čo je kľúčové pre návrh a údržbu elektrických systémov.
Čítanie rozmerov, tolerancií a premietania
Pri čítaní technických výkresov je dôležité rozumieť nielen rozmerom a mierkam, ale aj toleranciám a typom premietania. Tieto prvky dodávajú výkresu presnosť a jednoznačnosť.
Tolerancie
Tolerancie sú štandardnou súčasťou technického výkresu a definujú prípustné odchýlky od nominálnych rozmerov. Napríklad, ak je rozmer D1 uvedený ako 11,3 mm a obsahuje jedno desatinné miesto, použije sa tolerancia zodpovedajúca stĺpcu 0.0. Zároveň tento rozmer spadá do rozsahu 10-30 mm, čo určuje ďalšie parametre.
Typy premietania
Výkresy môžu byť zobrazené buď v prvom kvadrante (tzv. európske premietanie), alebo v treťom kvadrante (tzv. americké premietanie). Premietanie v treťom kvadrante sa používa najmä v krajinách ako USA, Spojené kráľovstvo, Japonsko, Austrália a Kanada. Pri porovnaní, pri premietaní v prvom kvadrante je pôdorys umiestnený pod nárysom a pravý bokorys sa nachádza na ľavej strane nárysu.
V prípade, ak sú polomery ohybov alebo zaoblenia rohov dielu rovnaké, prípadne ak prevláda určitý polomer, je štandardné tieto polomery na výkrese priamo nezobrazovať, čím sa zjednodušuje jeho čitateľnosť.
Informácie a dokumentácia k vykurovacím systémom
Pri práci s technickými výkresmi vykurovacích systémov je nevyhnutné mať prístup k relevantnej dokumentácii a správne interpretovať informácie, ktoré sú na výkresoch uvedené. Taktiež je dôležité poznať postupy pri kontrole a údržbe týchto systémov.
Postup pri pravidelnej kontrole vykurovacieho systému
Pri pravidelnej kontrole vykurovacieho systému postupuje odborne spôsobilá osoba nasledovne:
- Identifikuje kotol v rozsahu podľa príslušnej prílohy.
- Skontroluje úplnosť, aktuálnosť a dodržiavanie dokumentácie kotla, ktorá obsahuje najmä:
- Projektovú dokumentáciu kotla.
- Prevádzkový predpis výrobcu kotla.
- Dokumentáciu prevádzky, údržby a používania vykurovacieho systému podľa príslušnej technickej normy.
- Správu z predchádzajúcej kontroly.
- Vizuálne skontroluje kotol, pričom posúdi:
- Únik paliva alebo teplonosnej látky.
- Vonkajší stav kotla, najmä tepelnej izolácie, oplechovania a netesnosti spalinovodu.
- Znečistenie spaľovacej komory, horákov a teplovýmenných plôch.
- Funkčnosť armatúr a stav ostatných častí vyžadujúcich pravidelnú údržbu.
- Kvalitu teplonosnej látky, najmä čistotu obehovej vody.
- Správnosť údajov meracích prístrojov.
Tipy na kontrolu počas otvárania a zatvárania kotla - bod varu
Tabuľky, grafy a ich interpretácia
Tabuľky a grafy zvyčajne organizujú údaje prehľadným spôsobom. Dôležité sú hlavičky stĺpcov, ktoré popisujú obsah jednotlivých stĺpcov a poskytujú informácie o parametroch uvedených v tabuľke. Tieto prvky môžu obsahovať odkazy na iné časti výkresu, obrázky alebo poznámky v rámci výkresovej alebo sprievodnej dokumentácie. Niektoré tabuľky alebo grafy uvádzajú aj rozsah, tolerancie či obmedzenia, ktoré sa vzťahujú na prezentované údaje.
Školenia a certifikácia v oblasti technického kreslenia
Prehĺbenie vedomostí v oblasti technického kreslenia a vykurovacích systémov je možné prostredníctvom rôznych foriem školení. Spoločnosti ponúkajúce vzdelávacie kurzy sa snažia zabezpečiť flexibilitu pre svojich klientov.
Formy vzdelávania
Možnosti vzdelávania zahŕňajú:
- Verejné školenia: Určené pre všetkých záujemcov, realizované online formou cez platformu Webex. Vhodné pre prihlasovanie menšieho počtu zamestnancov alebo jednotlivcov.
- In-house školenia: Šité na mieru pre firmy, realizované prezenčnou alebo online formou pre skupiny do 12 osôb.
- E-learning: Vopred nahraté videoškolenie, ktoré sa sprístupní po úhrade.
Online školenia prebiehajú v reálnom čase a sú interaktívne, pričom účastník má možnosť klásť otázky lektorovi. Po úspešnom absolvovaní testu si účastník môže stiahnuť certifikát o absolvovaní školenia v elektronickej podobe, s možnosťou zakúpenia papierovej verzie.
Prihlasovanie a fakturácia
Záujemcovia sa môžu prihlásiť na kurzy prostredníctvom webových stránok alebo platforiem ako kurzy.sk alebo skolenie.sk. Po prihlásení je potrebné potvrdiť záujem a uhradiť cenu kurzu. Faktúra za účasť na školení je spravidla zasielaná nasledujúci deň po ukončení školenia s dátumom splatnosti 14 dní. V prípade stornovania účasti sa účtujú storno poplatky podľa uvedených podmienok.
Spoločnosti často využívajú platformu WEBEX, ktorá umožňuje pripojenie cez prehliadač bez nutnosti inštalácie dodatočných aplikácií.
