Pri zariaďovaní vykurovacieho systému s akumulačnou nádržou sa často stretávame s otázkou optimálneho zapojenia, najmä pokiaľ ide o použitie 4-cestného ventilu. Tento článok sa zameriava na detailné rozobratie problematiky zapojenia akumulačnej nádrže s kotlom na drevo s výkonom 35 kW, ktorý vykuruje priestory pomocou radiátorov. Na základe diskusných príspevkov a technických rád sa pokúsime poskytnúť komplexný pohľad na možnosti, výhody a nevýhody rôznych konfigurácií.

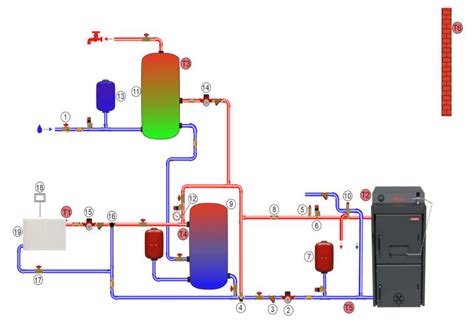

Výzva zapojenia akumulačnej nádrže
Používateľ s kotlom na drevo s výkonom 35 kW a vykurovaním radiátormi sa rozhodol pre inštaláciu akumulačnej nádrže s celkovým objemom okolo 1500 litrov. Pôvodným zámerom bolo vyhnúť sa rozsiahlym úpravám kotolne a výmene existujúceho 4-cestného ventilu za dva 3-cestné ventily, ako je bežné vo viacerých odporúčaných schémach. Systém je doplnený o čerpadlo na spiatočke pred kotlom. Vzhľadom na absenciu termoventilov na radiátoroch je kladený dôraz na spoľahlivé fungovanie systému aj za cenu nižšieho komfortu ovládania.
Alternatívy k 4-cestnému ventilu
V odbornej komunite sa často diskutuje o tom, či je 4-cestný ventil najlepším riešením pre danú aplikáciu. Viacerí odborníci poukazujú na to, že 3-cestné ventily, konkrétne 3-cestný zmiešavací ventil v spojení s 3-cestným termostatickým ventilom na spiatočke, môžu zabezpečiť podstatne lepší a spoľahlivejší chod kotla. Odporúčané schémy výrobcov často 4-cestné ventily neobsahujú.
Výhody 3-cestných ventilov
- Ochrana kotla: 3-cestný termostatický ventil na spiatočke zabezpečuje udržanie minimálnej prevádzkovej teploty kotla, čím predchádza dechtovaniu a tvorbe kondenzátu (NTK). Tým sa predlžuje životnosť kotla a zvyšuje jeho účinnosť.
- Regulácia teploty v radiátoroch: 3-cestný zmiešavací ventil umožňuje presné nastavenie teploty vody, ktorá prúdi do vykurovacieho systému (radiátorov). Toto je dôležité najmä v prechodnom období, kedy nie je potrebné plné výkonové zaťaženie kotla.
- Flexibilita: Kombinácia dvoch 3-cestných ventilov poskytuje väčšiu flexibilitu pri riadení vykurovacieho systému a umožňuje lepšie prispôsobenie aktuálnym potrebám.
Pokiaľ výrobca kotla vyžaduje iba ochranu spiatočky, často postačuje dokúpiť a namontovať len 3-cestný termostatický ventil s definovanou prevádzkovou teplotou (napr. 55 °C).
Princíp fungovania 4-cestného ventilu
4-cestný ventil primárne riadi dva okruhy: kotlový a radiátorový. Jeho zapojenie je často úzko spojené s akumulačnou nádržou. V systémoch bez akumulačnej nádrže môže jeho použitie viesť k problémom, pretože nie je primárne určený na zabezpečenie minimálneho výkonu kotla v súlade s prietokovými požiadavkami vykurovacieho systému.
V prípade systému s akumulačnou nádržou, 4-cestný ventil môže slúžiť na miešanie horúcej vody z kotla so studenou vodou zo spiatočky radiátorov, aby sa dosiahla požadovaná teplota v radiátoroch. Avšak, ak sa akumulačná nádrž nepoužíva, prevádzka kotla je definovaná jeho prietokovými možnosťami, čo môže byť obmedzujúce.
Diskusné témy a riešenia
V diskusii sa objavujú rôzne názory na optimálne zapojenie. Niektorí používatelia uvádzajú, že pre systém bez akumulačnej nádrže nie je vhodné inštalovať 3-cestné ventily, a naopak, 4-cestný ventil je pre danú aplikáciu najlepším riešením. Iní sa prikláňajú k názoru, že dva 3-cestné ventily sú efektívnejším riešením.
Jedným z diskutovaných problémov je aj nesprávne umiestnenie spätného ventilu za kotlom. Pri vybíjaní nádrže je tento ventil v podstate otvorený kvôli rozdielu tlaku v priepustnom smere. Taktiež sa spomína možnosť, že nabíjacie čerpadlo akumulačnej nádrže môže pri vybíjaní nádrže prepúšťať vodu v opačnom smere, čo naznačuje potenciálnu chybu v zapojení.
Používateľ s kotlom H425eko a objemom vody v systéme cca 430 litrov (vrátane bojlera) hľadá schému s použitím 3-cestného ventilu a termostatického ventilu, nakoľko výrobca odporúča práve takéto zapojenie. Pýta sa na princíp fungovania zmiešavacieho ventilu v rôznych obdobiach roka a na jeho vplyv na komfort vykurovania. Taktiež sa zaujíma o funkciu termostatického ventilu a prečo mu bola odporučená skôr 4-cestná varianta.
Možné scenáre a ich riešenia
- Správna teplota kotla a ochrana spiatočky: Správnym nastavením zmiešavacieho a termostatického 3-cestného ventilu je možné zabezpečiť optimálnu teplotu vody v kotle a chrániť spiatočku pred nízkymi teplotami, čím sa predíde dechtovaniu a NTK.
- Požadovaná teplota v radiátoroch: Umožňuje nastaviť požadovanú teplotu v radiátoroch, aj keď v kotle cirkuluje vyššia teplota vody. Napríklad, v kotle môže byť 80 °C, zatiaľ čo do radiátorov pôjde 35 °C.
- Zabránenie prehrievaniu kotla: V prechodnom období, keď sa vytvorí viac tepla, ako je potrebné na vykurovanie, môže byť toto prebytočné teplo efektívne využité na ohrev TUV v bojleri.
V prípade, že nie je možné umiestniť akumulačnú nádrž, jej prínos v systéme s menším objemom vody (napr. 350 litrov) môže byť minimálny. V takýchto prípadoch sa niekedy zvažuje inštalácia dodatočných radiátorov.
Existujú rôzne názory na potrebu jedného alebo dvoch čerpadiel. Niektoré systémy fungujú spoľahlivo s jedným čerpadlom, zatiaľ čo iné vyžadujú dve.
Záver
Výber optimálneho zapojenia vykurovacieho systému s akumulačnou nádržou je komplexný proces, ktorý závisí od mnohých faktorov, vrátane typu kotla, veľkosti systému, objemu vody a preferovaného komfortu. Zatiaľ čo 4-cestný ventil môže byť v niektorých prípadoch vhodným riešením, často sa ako spoľahlivejšia a efektívnejšia alternatíva ukazuje použitie kombinácie 3-cestného zmiešavacieho a 3-cestného termostatického ventilu, ktoré lepšie chránia kotol a umožňujú presnejšiu reguláciu teploty v vykurovacom systéme.
