Systémy sálavého teplovodného podlahového vykurovania IVARTRIO patria dlhodobo medzi najžiadanejšie spôsoby vykurovania, a to nie len v bytovom a administratívnom sektore, ale aj v komerčnom, ako sú športoviská, výrobné haly, skladovacie haly alebo autosalóny.
Princíp fungovania sálavého vykurovania
Jednoznačnou výhodou je rovnomerné a ideálne rozloženie teploty v priestore, ktoré je docielené princípom prenosu tepla, a to sálaním. Teplo sa šíri v celej ploche podlahy rovnomerne smerom nahor, s minimálnym teplotným rozdielom. Využitím procesu sálania v celej veľkej podlahovej ploche je možné udržiavať teplotu vo vykurovanom priestore o 2 až 3 °C nižšiu oproti rovnakej miestnosti, ktorá je vykurovaná klasickým radiátorovým systémom, a to pri rovnakom pocite tepelnej pohody.
Tento princíp prenosu tepla je málo známy, ale môžeme ho cítiť denne, prostredníctvom Slnka. Ak slnečné lúče dosiahnu na Zem, pociťujeme teplo bez toho, aby sa vzduch ohrial. Princíp „žiarenia“ nie je nič iné, ako prenos tepla z telesa s vyššou teplotou na teleso s nižšou teplotou, pri nižšej teplote okolia. Infračervené lúče môžu pôsobiť všetkými smermi, pokiaľ sú obe telesá, Slnko a telo človeka pri rôznych teplotách, viditeľné.
Pri obvyklom vykurovaní je vykurovacím telesom ohrievaný vzduch, ktorý prúdi smerom hore ku stropu a čiastočne ochladený sa vracia späť k podlahe. V miestnosti vzniká charakteristické prúdenie vzduchu a pomerne veľký rozdiel teplôt vzduchu pod stropom a pri podlahe. Z hľadiska pomeru odovzdávaného tepla je u tohto systému sálavá zložka minimálna. Pri sálavom vykurovaní je pomer obrátený - tepelný tok ohrieva vzduch (voľne ním prechádza) a k šíreniu tepla dochádza predovšetkým sálaním. Teplo sa po dopade na predmety (steny, podlaha, nábytok) čiastočne odrazí, ale jeho väčšia časť je pohlcovaná predmetmi, na ktoré dopadá. Sálavá energia takto priamo ohrieva predmety, steny aj ľudí v miestnosti.
Intenzitu sálania ovplyvňuje predovšetkým povrchová teplota - čím je vyššia, tým menší pomer tepla je odvedený takzvanou „konvekciou“ - čiže prúdením do priestoru. Prúdiaci vzduch nestačí plochu ochladzovať a zvyšuje sa sálavá zložka. Vplyv na podiel sálavej zložky má najmä poloha vykurovacieho telesa. Sálavá plocha, umiestnená vo vodorovnej polohe pod stropom, predá väčšinu energie sálaním, pretože vzduch nemôže cirkulovať.
Najrozšírenejším spôsobom sálavého vykurovania v rodinných aj bytových domoch je veľkoplošné sálavé vykurovanie, ktoré je charakterizované umiestnením vykurovacej plochy do stavebných konštrukcií, teda do podlahy, stropu alebo steny. Ich povrchová teplota nesmie byť vysoká. Toto kritérium v plnej miere spĺňajú nízkoteplotné sústavy - teda systémy s nízkou teplotou vykurovacej vody, ktoré súčasne pôsobia architektonicky čisto - sú takmer neviditeľné.
Výhody sálavého teplovodného vykurovania
Zo zdravotného hľadiska sa rozvrstvenie tepla v celej ploche interiéru blíži takmer k ideálnemu stavu pre ľudský organizmus. V prevádzkovom režime je výrazne eliminované vírenie prachu, čo ocenia najmä alergici a astmatici. Prirodzeným udržiavaním vlhkosti bez následnej kondenzácie pár sa výrazne znižuje množstvo vzniku stenových plesní.
Pobyt v takýchto priestoroch je pre človeka príjemnejší, prirodzenejší a zdravší. Obytná zóna má optimálnu teplotu, napríklad max. +29 °C v obytnej zóne, max. +33 °C v okrajových a priľahlých priestoroch, a špecifické teploty pre kúpeľne, bazény, sauny.
Medzi ďalšie výhody patria:
- Rovnomerné rozloženie teploty v priestore.
- Ekonomika prevádzky vďaka princípu sálania.
- Možnosť dosiahnuť rovnaký pocit tepelnej pohody pri nižšej teplote vzduchu.
- Estetická čistota interiérov bez viditeľných rozvodov alebo tepelných zdrojov.
- Neobmedzuje architektonické riešenie interiérov.
- Zdravotná nezávadnosť a eliminácia vírenia prachu.
- Zníženie vzniku stenových plesní.
- Príjemnejší, prirodzenejší a zdravší pobyt v priestore.
- Tichý chod systému.
- Vysoká účinnosť v spolupráci s nízkoteplotnými zdrojmi tepla (napr. tepelné čerpadlá).
- Možnosť využitia aj na stropné chladenie.
- Zanedbateľné až nulové nároky na údržbu.
- Energetická efektivita, možnosť úspor až o 35 % oproti tradičným systémom.
Nevýhody a obmedzenia sálavého vykurovania
Jednou z nevýhod sálavých systémov je dlhšia doba nábehu. Vykurovací poter nad trubkami podlahového kúrenia zvyšuje tepelný odpor, čo znamená, že zmena teploty sa prejaví až po niekoľkých hodinách. Aj s moderným riadením systém reaguje pomaly a oneskorene.
Pri podlahovom vykurovaní je potrebná dostatočná konštrukčná výška priestoru s ohľadom na hrúbku izolačných vrstiev v podlahe a použitý typ betónovej mazaniny. V prípade rekonštrukcií je niekedy potrebné zvoliť špecifické riešenia.
Ďalšou nevýhodou je vyššia obstarávacia cena v porovnaní s klasickými radiátormi. Je potrebné zhodnotiť nielen náklady na obstaranie a inštaláciu, ale aj tie na vykurovanie a reálnu návratnosť investície.
Pri stropnom chladení existuje riziko vzniku kondenzácie vodných pár na povrchu sálavého stropného chladenia, ktoré musí byť riešené minimálnou teplotou nábehovej vody do systému tak, aby bola vždy zaistená teplota chladiacej plochy nad teplotou rosného bodu. Pri systémoch prevádzkovaných v chladiacom režime je nutné inštalovať aj vhodný systém úpravy vlhkosti vzduchu.
Ďalšie možné nevýhody a obmedzenia:
- Zložitejšia oprava pri poškodení (dôležitosť výberu spoľahlivej firmy).
- Pri stropnom vykurovaní teplo sála zhora, čo nemusí byť pre každého také komfortné ako pocit teplých nôh pri podlahovom vykurovaní.
- Obmedzený chladiaci výkon z 1 m² aktívnej plochy pri stropnom chladení (maximálne 80 W/m²).
- Pri rekonštrukciách môže byť inštalácia podlahového vykurovania problematická kvôli výške systému.
Systémové komponenty a materiály
Kvalitný, funkčný a prevádzkovo spoľahlivý systém s dlhou životnosťou nie je len výsledkom kvalitne spracovanej projektovej dokumentácie od autorizovaného projektanta a kvalitne vykonanej inštalácie odbornou realizačnou firmou, ale aj kvality použitého materiálu.
IVARCLIMA - systémy pre podlahové a stropné vykurovanie/chladenie
Systémy IVARTRIO a IVARCLIMA využívajú iba špičkové produkty renomovaných svetových výrobcov.
Systém sálavého teplovodného podlahového vykurovania IVARCLIMA
Tento ucelený systém je tvorený jednotlivými komponentami, ako sú zostavy rozdeľovač/zberač, zmiešavacie zostavy, potrubie, tepelne izolačné systémové dosky, dilatačné pásky, plastifikátory a drobné montážne príslušenstvo. Pre ľahkú reguláciu a prispôsobenie sa individuálnym požiadavkám investora je možné využiť zónovú reguláciu.
Základné prvky podlahového vykurovania:
- Rozdeľovacie a zmiešavacie zostavy: Voľba závisí od spôsobu prípravy vykurovacej vody a preferovaného zdroja tepla. Nízkoteplotné zdroje (tepelné čerpadlá, kondenzačné kotly) voľbu zjednodušujú a zlacňujú. Systémy bez vhodnej regulácie alebo zmiešavacieho ventilu vyžadujú zmiešavaciu zostavu typu IVAR.UNIMIX, ktorá pracuje na princípe 3-cestného zmiešavacieho ventilu s možnosťou ovládania termostatickou hlavicou alebo elektrickým pohonom.

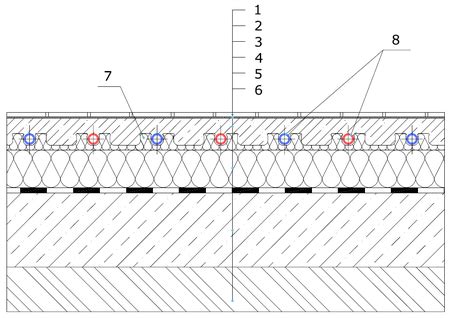

- Tepelne izolačné systémové dosky: Vyrobené z expandovaného polystyrénu, slúžia ako tepelná a kroková izolácia. Znižujú krokový hluk a zabraňujú vzniku tepelných mostov. Sú vybavené parotesnou fóliou a špeciálnymi montážnymi nopmi pre rýchlu a jednoduchú inštaláciu vykurovacích slučiek. Dostupné s osovou vzdialenosťou potrubia 50 mm a 75 mm a jej násobkami.
- Potrubie: V ponuke sú dve základné materiálové vyhotovenia:
- Viacvrstvové potrubie ALPEX: Tri vrstvy materiálu (polyetylén, hliníková vrstva, polyetylén) spojené adhéznou vrstvou. Hliníkové jadro zaručuje tvarovú stálosť a 100% tesnosť proti difúzii kyslíka.
- Potrubie zo zosieťovaného polyetylénu PE-X: Vysokohustotný sieťovaný polyetylén s difúznou kyslíkovou bariérou. Norma nepovoľuje použitie potrubia bez tejto ochrany.
- Vykurovaná doska: Potrubie vykurovacích slučiek sa zalieva betónovou alebo anhydridovou mazaninou. Finálna vrstva môže byť tvorená rôznymi materiálmi (keramická dlažba, kameň, PVC, drevené a plávajúce podlahy, kobercové krytiny).
Systém sálavého stropného chladenia/vykurovania IVARCLIMA
Tento ucelený systém je tvorený jednotlivými komponentami, ako sú sálavé sadrokartónové stropné panely, sálavé oceľové stropné panely, tepelne izolované potrubie, lisovacie fitingy a drobné montážne príslušenstvo. Pre zamedzenie tvorby kondenzácie je nutná kontrola teploty rosného bodu inštalovaným ekvitermným regulátorom.
Základné prvky stropného chladenia/vykurovania:
- Sálavé sadrokartónové stropné panely IVAR.ECO-CLIMA: Vyrobené zo sadrokartónovej dosky s hrúbkou 15 mm, spojené s expandovanou polystyrénovou izoláciou EPS 100 s hrúbkou 30 mm a špirálovito inštalovanou polyetylénovou rúrkou PE-RT s kyslíkovou bariérou (10x1,3 mm, osová vzdialenosť 50 mm). Vhodné pre priestory so zníženým inštalačným priestorom, do falošných stropov, obkladov stien. Maximálna relatívna vlhkosť vzduchu nižšia ako 65 % a teplota +20 °C.
- Sálavé oceľové stropné panely: Alternatíva k sadrokartónovým panelom.
- Potrubie PE-RT s kyslíkovou bariérou: Používa sa v sadrokartónových paneloch.
- Lisovacie fitingy IVAR.PPSU IC: Telá fitingov sú vyrobené z plastu PPSU alebo ušľachtilej ocele.
- Chrbticový rozvod: Z polyetylénového potrubia IVAR.PE-Xa RCR / RCB (20x2 mm) s tepelne izolačným plášťom z polyuretánovej peny.
- Regulácia IVAR.CALEON: Zabezpečuje optimálne hodnoty tepla, chladu a vlhkosti. Zahŕňa centrálny prístroj IVAR.CALEON SMART, viaczónový komunikačný modul IVAR.CALEON BOX CLIMA a aplikáciu pre smartfóny.
Regulácia a riadenie
Pre efektívnu prevádzku systémov sálavého vykurovania a chladenia je kľúčová inteligentná regulácia. Moderné systémy, ako napríklad IVAR.CALEON, umožňujú plnú optimalizáciu vykurovania a chladenia.
Termostat NEA SMART 2.0 sa dokáže učiť z denných rutín a preferencií užívateľa, čím automaticky prispôsobuje vykurovací systém jeho potrebám. Integrácia s mobilným telefónom umožňuje termostatu sledovať polohu užívateľa a adekvátne reagovať, napríklad znížením teploty v neobývanom dome.
Regulácia a meranie tepla, chladu, vlhkosti a rosného bodu je realizované prostredníctvom senzorov napojených na centrálny prístroj. Viaczónový komunikačný modul umožňuje pripojiť ďalšie príslušenstvo.
Izbové teploty je možné sledovať pomocou samostatných senzorov a centrálneho termostatu. Každá miestnosť v zónovej regulácii vyžaduje pre meranie teploty buď izbový termostat, alebo digitálny izbový senzor, ktorý môže byť nástenný alebo podomietkový, s káblom cez zbernicu alebo bezdrôtový.
Porovnanie s inými systémami vykurovania
Sálavé systémy, či už podlahové alebo stropné, patria medzi najkomfortnejšie systémy zabezpečovania tepla. V porovnaní s klasickými radiátorovými systémami poskytujú zásadne rovnomernejšie rozloženie teplôt v interiéri, čo sa pozitívne zrkadlí aj v komforte a prevádzkových nákladoch.
Podlahové vykurovanie prenáša teplo približne 60 % sálaním a 40 % konvekciou. Konvekcia však spôsobuje vírenie prachu. Stropné vykurovanie využíva hlavne sálanie, čím sa minimalizuje vírenie vzduchu, čo je obľúbené najmä v nemocniciach.
Priemerná výška konštrukcie podlahového vykurovania vrátane finálnej vrstvy sa pohybuje od 100 do 170 mm. Stropné vykurovanie sa dá inštalovať oveľa jednoduchšie, najmä v starších budovách, kde je možné zachovať dostatočnú výšku miestností.
Elektrické podlahové vykurovanie funguje na podobnom princípe ako teplovodné, ohrieva veľké plochy na teploty len o málo vyššie, ako je teplota prostredia. Výhodou je ľahká regulácia a možnosť individuálneho nastavenia teploty v každej miestnosti. Nevýhodou môžu byť vyššie prevádzkové náklady v porovnaní s teplovodným systémom, najmä pri starších budovách s vyššími tepelnými stratami.
Klasické radiátory majú nižšiu nákupnú cenu a ich inštalácia je často jednoduchšia. Ohrev prostredníctvom radiátorov je rýchlejší, ale menej rovnomerný.
Zdroje energie a ekonomická efektívnosť
Sálavé systémy sú mimoriadne vhodné pre spoluprácu s nízkoteplotnými zdrojmi tepla, ako sú tepelné čerpadlá, kondenzačné plynové kotly alebo solárne systémy. Tieto zdroje umožňujú dosiahnuť vysokú energetickú účinnosť a zníženie prevádzkových nákladov.
Využitie tepelných čerpadiel v systémoch s teplovodným podlahovým vykurovaním môže priniesť úspory vo vykurovaní okolo 70 % a viac. Tepelné čerpadlá vzduch/voda sú obľúbené pre jednoduchú a rýchlu inštaláciu.
Plynové kondenzačné kotly predstavujú jedno z najefektívnejších riešení, čo sa týka investície, nákladov na prevádzku a návratnosti. Sú vhodné pre podlahové vykurovanie aj prípravu teplej vody.
Pri výbere vykurovacieho systému je dôležité zohľadniť nielen obstarávacie náklady, ale aj prevádzkové náklady, environmentálnu kompatibilitu a charakteristiky budovy.
