Chladiace systémy sú nevyhnutné pre uchovávanie potravín v domácnostiach aj komerčných prevádzkach, čím zabezpečujú ich čerstvosť a predchádzajú kazeniu. V komerčných zariadeniach, ako sú supermarkety či reštaurácie, je efektívne chladenie kľúčové pre udržanie kvality a dostatočných zásob. Pochopenie princípu fungovania chladiaceho systému je dôležité pre jeho správnu údržbu a optimálnu prevádzku.
Princíp fungovania chladiaceho systému
Princíp fungovania chladiaceho systému je založený na cyklickom pohybe hermeticky uzavretého chladiva, ktoré mení svoje skupenstvo z kvapalného na plynné a naopak v rámci cyklu medzi výparníkom a kondenzátorom. Tento proces umožňuje znižovať teplotu v chladiacom priestore.
Poznať princíp fungovania chladenia pomáha pri efektívnom čistení a údržbe zariadenia. Správne nastavenie, napríklad prepnutie do vetracej polohy, môže zabrániť preťaženiu a znížiť spotrebu energie.

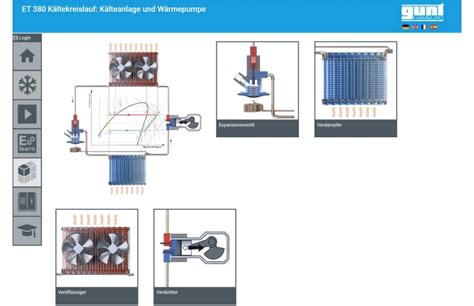

Kľúčové komponenty chladiaceho systému
Chladiaci systém je zložený z niekoľkých mechanických častí a komponentov, ktoré zabezpečujú cirkuláciu chladiva a prenos tepla:
- Kompresor: Srdce systému, ktoré zabezpečuje cirkuláciu chladiva. Odsáva nízkotlakovú paru chladiva z výparníka a stláča ju, čím zvyšuje jej teplotu a tlak. Táto para je potom pripravená na kondenzáciu.
- Kondenzátor: Tepelný výmenník, zvyčajne vo forme cievok s rebrami. Tu sa para chladiva s vysokým tlakom a teplotou ochladzuje a kondenzuje na kvapalinu, pričom teplo odovzdáva do okolia.
- Expanzný (škrtiaci) ventil: Zariadenie, ktoré znižuje tlak a teplotu kvapalného chladiva pred jeho vstupom do výparníka. Tento pokles je kľúčový pre dosiahnutie chladiaceho efektu.
- Výparník: Ďalší tepelný výmenník, kde kvapalné chladivo s nízkou teplotou a tlakom absorbuje teplo z vnútorného priestoru chladiaceho zariadenia. Tým sa odparuje a mení na paru, čím ochladzuje uložené potraviny a nápoje.
- Chladivo: Kľúčová látka, ktorá prenáša teplo zvnútra chladničky von.

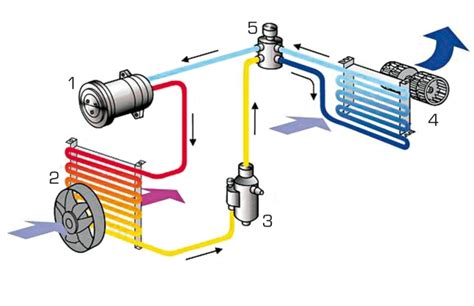

Proces chladenia krok za krokom
Celý proces chladenia prebieha v štyroch hlavných fázach:
- Kompresia: Kompresor nasáva nízkoteplotnú a nízkotlakovú paru chladiva z výparníka a stláča ju, čím zvyšuje jej tlak a teplotu.
- Kondenzácia: Vysokotlaková para chladiva prúdi do kondenzátora, kde odovzdáva teplo do okolitého vzduchu a mení sa na vysokotlakovú kvapalinu.
- Expanzia: Kvapalné chladivo prechádza cez expanzný ventil, kde sa jeho tlak a teplota prudko znížia.
- Odparovanie: Nízkotlakové kvapalné chladivo vstupuje do výparníka, kde absorbuje teplo z vnútorného priestoru a odparuje sa na nízkotlakovú paru, čím sa cyklus uzatvára a chladiaci proces pokračuje.
Tieto štyri procesy - kompresia, kondenzácia, expanzia a odparovanie - neustále prebiehajú v uzavretom okruhu, čím sa udržiava požadovaná nízka teplota v chladiacom zariadení.
Vetranie v strojovniach
Vetranie v strojovniach chladenia a vetrania je kritické pre ich správnu funkciu a bezpečnosť. Musí zabezpečiť dostatočný prietok vzduchu pre bežné prevádzkové podmienky aj pre núdzové situácie.
Požiadavky na núdzové vetranie
Pre núdzové vetranie je predpísaný prietok vzduchu minimálne taký, aký je vypočítaný podľa príslušných vzorcov a noriem. Pre systémy núdzového vetrania je často postačujúca intenzita výmeny vzduchu 15-krát za hodinu, avšak norma môže povoliť aj nižšiu hodnotu.
Požiadavky na bežné vetranie
V prípade strojovní, kde sa môžu nachádzať osoby, musí byť zabezpečené vetranie v súlade s národnými predpismi, s minimálnou intenzitou výmeny vzduchu 4-krát za hodinu.
Podľa noriem sa náplne jednotlivých chladiacich okruhov nespočítavajú, pokiaľ nie sú výslovne prepojené. Pri spoločnej kaskáde, kde sú chladiace okruhy prepojené vodným okruhom, sa z hľadiska požiarnej bezpečnosti pri horľavých chladivách náplne chladiva spočítavajú, avšak toto nie je v súlade s normou EN 378:2016.
Princípy stropného chladenia
Stropné chladenie funguje na princípe sálavého prenosu chladu, podobne ako podlahové vykurovanie funguje na princípe sálavého prenosu tepla, ale v opačnom smere. Systém je inštalovaný v strope a pomocou cirkulujúcej chladiacej kvapaliny v rúrkovom rošte ochladzuje stropnú konštrukciu.
Ochladený strop následne sálavo odovzdáva chlad do miestnosti, čím prirodzene a bez prievanu ochladzuje predmety, ľudí a vzduch. Tento proces je pre človeka oveľa príjemnejší a prirodzenejší v porovnaní s klasickými klimatizačnými jednotkami, ktoré pracujú na princípe prúdenia chladného vzduchu.
Výhody stropného chladenia
- Komfort: Poskytuje príjemný, mierny a bezprievanový pocit chladu.
- Zdravie: Minimalizuje vírenie prachu a alergénov, čím je prospešné pre alergikov a astmatikov.
- Estetika: Systém je neviditeľný a nehlučný, čo nenarušuje dizajn interiéru.
- Úspora energie: Vďaka efektívnemu sálavému prenosu chladu môže byť prevádzka ekonomickejšia.
- Všestrannosť: Mnohé systémy umožňujú v zimnom období aj vykurovanie.
Stropné chladenie je preto moderným a efektívnym riešením pre zabezpečenie tepelného komfortu v interiéroch.

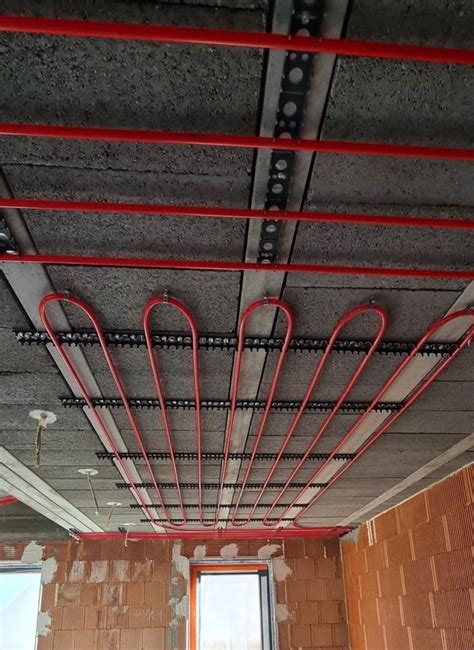

Komponenty systému stropného chladenia
Systémy stropného chladenia, ako napríklad IVARCLIMA, sa skladajú z:
- Sálavé sadrokartónové alebo oceľové stropné panely: Integrujú rúrkový rošt na cirkuláciu chladiacej kvapaliny.
- Tepelne izolované potrubie: Na rozvod chladiacej kvapaliny.
- Lisovacie fitingy: Na spojovanie potrubia a panelov.
- Rozdeľovače / zberače: Na distribúciu chladiacej kvapaliny do jednotlivých okruhov.
- Zmiešavacie zostavy: Na reguláciu teploty chladiacej kvapaliny.
- Regulačné systémy (napr. IVAR.CALEON): Zabezpečujú riadenie teploty, vlhkosti a rosného bodu.
Dôležitou súčasťou je aj regulácia, ktorá monitoruje a riadi teplotu a vlhkosť, aby sa predišlo kondenzácii na povrchu panelov. Pre systémy v chladiacom režime je nevyhnutné inštalovať aj systém úpravy vlhkosti vzduchu.
