Úvod do Odťahových Ventilátorov

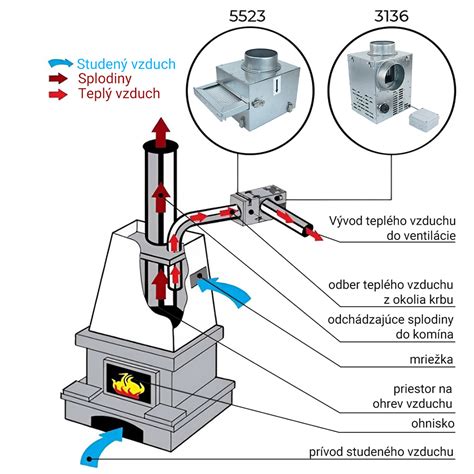

Odsávací ventilátor, známy aj ako komínový ventilátor, je kľúčovým zariadením pre zabezpečenie optimálneho fungovania kotlov, najmä tých na tuhé palivá. Jeho hlavnou úlohou je odťah spalín, čím kompenzuje nedostatočný alebo nerovnomerný ťah komína a zefektívňuje prúdenie spalín. Použitie takéhoto ventilátora je výhodné aj v situáciách, keď sa otvárajú dvierka kotla pri prikladaní paliva. V čase nízkeho komínového ťahu zabráni prídavný odťahový ventilátor úniku dymu z kotla do priestoru kotolne.Ventilátor je základom každého systému umelého vetrania a je široko používaný v každodennom živote, ako aj v mnohých oblastiach ľudskej činnosti. Pri plánovaní nákupu ventilačného zariadenia je nevyhnutné pochopiť špecifiká jeho konštrukcie a prevádzky.Princíp Fungovania Odťahových Ventilátorov
Odsávače dymu sú konštrukčne jednoduché zariadenia, ktoré sa zvyčajne skladajú z kovového puzdra s elektromotorom a lopatkami ventilátora. Tieto lopatky sú chránené bezpečnostnou mriežkou. Robustné puzdro a kvalitný motor zabezpečujú spoľahlivú prevádzku aj pri vysokých prevádzkových teplotách.Ventilátory sú mechanické zariadenia určené na pohyb, prívod alebo odvod vzduchu a plynov. Cirkulácia vzduchu nastáva v dôsledku tlakového rozdielu medzi vstupnými a výstupnými kanálmi ventilačnej jednotky. Odťahové ventilátory sú obvykle umiestnené v stenách, strechách alebo stropoch a sú pripojené k vyvetracím kanálom alebo potrubiam. Po zapnutí sa ventilátor začne otáčať a nasáva vzduch z vnútra miestnosti alebo priestoru, čím vytvára podtlak.
Výhody Používania Odťahových Ventilátorov
Hlavnými výhodami používania odsávacieho ventilátora sú:- Zvýšenie účinnosti vykurovacieho zariadenia: Lepší odťah spalín prispieva k efektívnejšiemu spaľovaniu paliva.
- Zníženie spotreby paliva: Efektívnejšie spaľovanie znamená, že na dosiahnutie požadovanej teploty je potrebných menej paliva.
- Minimalizácia usadenín: Odsávací ventilátor pomáha znižovať tvorbu sadzí a dechtu v komíne, čím sa predlžuje interval medzi čistením.
- Zabránenie prieniku dymu do miestnosti: Zabezpečuje, že spaliny sú efektívne odvádzané preč, čím sa minimalizuje riziko ich úniku do obytných priestorov, najmä pri otváraní dvierok kotla.
- Eliminácia zápachu: Pomáha redukovať nepríjemné pachy spojené s prevádzkou kotlov na tuhé palivo aj plyn.
Klasifikácia a Typy Ventilátorov
Všeobecná klasifikácia vetracích jednotiek je založená na rôznych parametroch, ako sú konštrukcia a princíp činnosti, účel a prevádzkové podmienky, spôsob inštalácie, spôsoby pripojenia zariadenia k elektromotoru a technické vlastnosti (stupeň krytia IP, generovaný tlak, spotreba energie, rýchlosť otáčania, účinnosť a hladina akustického tlaku).Všeobecná Klasifikácia Podľa Konštrukcie a Princípu

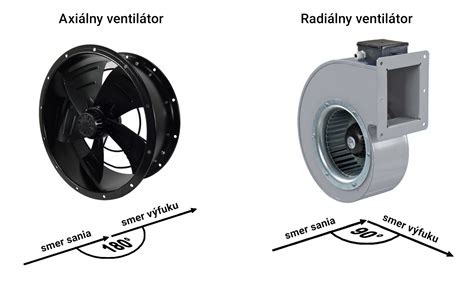

Podľa typu prevedenia existuje päť modifikácií ventilátorov: axiálne, odstredivé (radiálne), diagonálne, diametrálne a bezlopatkové. Diagonálne a diametrálne jednotky sa považujú za variáciu dvoch hlavných skupín vetracích jednotiek: axiálne a odstredivé.* Axiálny (axiálny) ventilátor: Lopatky rotujúceho kolesa tlačia vzduch pozdĺž osi otáčania. Vyznačuje sa jednoduchosťou, malými rozmermi, ekonomickou spotrebou energie, nízkou hlučnosťou a nízkymi nákladmi. Je široko používaný v domácich ventilačných systémoch a ako chladiaci prvok.* Odstredivý (radiálny) ventilátor: Vzduch vstupuje v axiálnom smere a je vypudzovaný v radiálnom smere pôsobením odstredivých síl vo valcovom telese v tvare slimáka. Tieto jednotky sú vysoko účinné, schopné generovať vysoký tlak a pracovať v náročných podmienkach. Lopatky môžu byť dozadu alebo dopredu zakrivené, čo ovplyvňuje účinnosť a tlakové charakteristiky.
Typy Odťahových Ventilátorov Podľa Motora a Regulácie

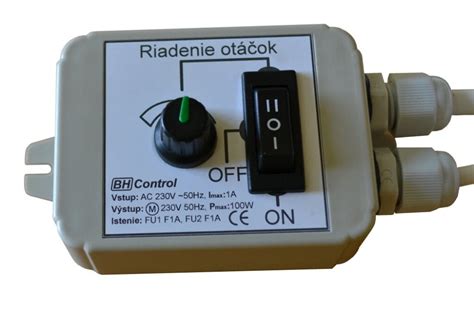

Na pohon ventilačnej jednotky sa používajú elektromotory. Existuje niekoľko možných spôsobov pripojenia motora k obežnému kolesu: priame spojenie, prevod klinovým remeňom alebo plynulý záves.* Ventilátory s elektricky komutovanými motormi (EC): Dokážu nezávisle meniť počet otáčok na základe signálu z riadiacej jednotky, čím ponúkajú široké možnosti nastavenia prevádzky. Sú však drahšie a nie vždy kompatibilné s bežnými regulátormi.* Ventilátory so synchrónnymi motormi: Sú ľahké a cenovo dostupné, avšak ich rozsah nastavenia a počiatočný krútiaci moment sú obmedzené.* Asynchrónne dúchadlá: Obľúbené pre jednoduchosť, spoľahlivosť a nenáročnosť. Hlavnou nevýhodou sú vysoké štartovacie prúdy.Špeciálne Typy a Účelové Ventilátory
Na základe prevádzkových podmienok sa rozlišujú spotrebiče na všeobecné použitie a ventilátory na špeciálne účely.* Jednotky na všeobecné použitie: Určené pre prácu so vzduchom a neaktívnymi prúdmi plynu, ktorých teplota nepresahuje +50°C. Používajú sa v systémoch vykurovania, vetrania verejných, obytných a priemyselných budov.* Špeciálne zariadenia: Patrí sem päť skupín:- Prachové: Na čistenie vzduchu od prachu a nečistôt, odolné voči prachu a iným pevným časticiam.
- Tepelne odolné (žiaruvzdorné): Určené na pohyb vzduchu s teplotou presahujúcou +80°C (niektoré až do +200°C alebo +400°C). Vyžadujú tepelnú izoláciu motora a výrobu komponentov z žiaruvzdorných materiálov. Používajú sa v systémoch vetrania kúpeľov, sáun, alebo pre odvod vysokoteplotných splodín.
- Odolné proti výbuchu: Určené na odstraňovanie výbušných zmesí plynov. Spĺňajú prísne bezpečnostné normy (napr. ATEX) a sú vyrobené z materiálov, ktoré neiskria.
- Odolné proti korózii: Na dopravu agresívnych, nevýbušných zmesí vzduch-plyn. Vyrobené z titánových zliatin, polypropylénu alebo s antikoróznymi nátermi.
- Odsávače dymu (dymotesné): Výkonné ohňovzdorné jednotky zabudované do ventilačného systému na vyfukovanie dymu v prípade požiaru. Musia pracovať nepretržite aj pri vysokých teplotách (až do +600°C).
Výber a Inštalácia Odťahového Ventilátora
Kritériá Výberu
Pri výbere odsávacieho ventilátora je dôležité zohľadniť:- Výkon kotla: Nesprávne dimenzovaný ventilátor môže viesť k neefektívnemu spaľovaniu alebo k prehrievaniu.
- Typ paliva: Rôzne typy palív vyžadujú odlišné nastavenie odťahu.
- Konštrukcia komína: Výška, priemer a materiál komína ovplyvňujú potrebný výkon ventilátora.
- Prevádzkové podmienky: Teplota spalín a okolia ovplyvňuje výber materiálov a odolnosť ventilátora.
Montážne Aspekty
Inštalácia odsávacieho ventilátora si vyžaduje presnosť a dodržanie technických noriem. Ak komín nie je možné demontovať alebo rozobrať a ventilátor nemožno inštalovať vo vnútri, je nevyhnutné ho namontovať vonku. Motor ventilátora sa najčastejšie pripevňuje k šneku, ktorý je následne privarený k komínu. Pripojovacia štrbina musí byť vybavená klapkou pre možnosť otvárania a zatvárania, čím sa reguluje prirodzený alebo nútený ťah. Pre správne pripojenie je odporúčané vypracovať predbežný nákres s uvedením rozmerov a priemerov odbočných a hlavných potrubí.Ako nainštalovať stropný ventilátor | HGTV
Odťahový Ventilátor vs. Dúchadlo
Zatiaľ čo odsávací ventilátor primárne rieši problém vytvorenia podtlaku v peci a zvýšenia ťahu, dúchadlo pracuje v spojení s ovládačom a zabezpečuje presnejšiu reguláciu spaľovacieho procesu. Dúchadlo umožňuje automatické riadenie výkonu, nastavenie teploty chladiacej kvapaliny a hermetické uzavretie popolníkových dvierok počas spaľovania. V prípade výpadku prúdu sa vzduchový kanál automaticky uzavrie. Lopatky dúchadla tiež nie sú v kontakte s horúcim dymom a sadzami, čím sa predlžuje ich životnosť.Rozdiel v cene je daný konštrukčnými vlastnosťami - odsávač dymu musí odolať vyšším teplotám a jeho obežné koleso je vyrobené z kovu, zatiaľ čo pri dúchadle môže byť plastové.Strešné Odťahové Ventilátory
Strešné ventilátory sa inštalujú na strechu budovy a fungujú ako posledný článok ventilačného systému. Sú vystavené negatívnym vonkajším faktorom (dážď, sneh, nárazy vetra), preto sú vyrobené z obzvlášť odolných materiálov. Každý strešný ventilátor je navrhnutý tak, aby vyhovoval najnáročnejším poveternostným a klimatickým podmienkam.Bežné Typy Strešných Ventilátorov
Na trhu sú dostupné rôzne typy strešných odťahových ventilátorov, ktoré sa líšia konštrukciou, princípom a účelom:* Radiálne strešné ventilátory: Vybavené radiálnymi obežnými kolesami s dozadu zahnutými lopatkami a motormi s vonkajším rotorom. Môžu mať vertikálny (napr. DVS, DVSI, RF, CRVB/CRVT, CTVB/CTVT, DVN, DVNI, DVC/DVC-P, DVCI/DVCI-P) alebo horizontálny výtlak (napr. DHS, CRHB/CRHT, CTHB/CTHT, Torrette RF EU, DRD H/HT). Niektoré modely sú hlukovo a tepelne izolované (DVSI, DVNI, DVCI/DVCI-P) minerálnou vlnou. Používajú sa pre vysoký vzduchový výkon, v obytných a komerčných objektoch, priemyselných halách. Mnohé sú vybavené EC motormi pre úspornú prevádzku a možnosťou regulácie otáčok zmenou napätia alebo pomocou frekvenčného meniča. Plášte sú často z hliníka alebo pozinkovaného oceľového plechu. Modely ako CTB/CTB Ecowatt sú určené pre odvetranie dielní, kancelárií, reštaurácií, ale aj panelových domov vďaka inteligentnému riadiacemu systému. Malé strešné ventilátory (EHD) vynikajú extrémne malými rozmermi a nízkou hmotnosťou.* Axiálne strešné ventilátory: Určené na prívod aj odvod vzduchu (napr. TH Mixvent, HCTB/HCTT, DAD, EZD/DZD). Sú vhodné pre vetranie priemyselných hál, prevádzkarní, bazénov a skladov. Vynikajú vysokou účinnosťou, nízkou hladinou hluku a jednoduchou montážou. Ich motory sú často umiestnené mimo prúd vzdušniny.* Komínové/odťahové ventilátory pre vyššie teploty: Špecificky určené na odťah spalín z komína s maximálnou teplotou od +120°C (DVV) až do +200°C (ZRS, Tiracamino TC 10 M). Ventilátor Tiracamino je určený na zosilnenie ťahu komína pri otvorenom ohni. Ventilátory ZRS majú špeciálne dva obežné kolesá - jedno na odťah spalín a druhé na chladenie motora. Modely ako DVV sú vhodné pre náročnejšie aplikácie, kde sa využíva ich možnosť odvádzať vzduch o trvalej teplote od -20 do +120°C.
Význam Riadeného Vetrania a Odťahových Ventilátorov v Budovách
Človek v interiéroch budov strávi väčšinu svojho času. Zásadný vplyv na jeho zdravie má v tomto ohľade kvalita vnútorného prostredia. Priestory, v ktorých sa zdržujú ľudia, musia byť pre zaistenie zdravotne bezproblémového prostredia dostatočne vetrané. Dostatočné vetranie dnes nie je možné zaistiť prirodzenou cestou, najmä kvôli vonkajším klimatickým podmienkam a hlučnosti. Otváranie okien nie je vždy efektívne riešenie.Vetranie je nutné nielen kvôli čerstvému vzduchu, ale hlavne kvôli zdravotným dôsledkom spôsobeným škodlivými látkami, ako sú CO2, voľné organické zlúčeniny a vlhkosť. Tieto škodliviny necítime a ich prítomnosť zistíme v interiéri až v podobe zdravotných ťažkostí: malátnosť, ospalosť, únava, pálenie očí, nekvalitný spánok, nesústredenosť. Účinne znížiť tieto koncentrácie pod dovolené limity možno iba dostatočným vetraním.Ak chceme znížiť energetickú náročnosť vetrania, musíme použiť riadené vetranie so spätným získavaním tepla z odpadového vzduchu. Najjednoduchšie nútené vetracie systémy kombinujú podtlakové vetranie a prívod vzduchu vetracími štrbinami. Na odvod vzduchu slúži odťahový ventilátor. Z miestností so zdrojmi vlhkosti (kúpeľňa, kuchyňa, hygienické zázemie) je odvádzaný vzduch pomocou jednotlivých potrubí k ventilátoru a vyháňaný do vonkajšieho ovzdušia.Odťahové ventilátory sa často používajú v kuchyniach na odvod pár, pachov a dymu z varenia. V kúpeľniach sa používajú na odvod vlhkosti, aby sa predišlo kondenzácii a tvorbe plesní. Pre rodinné domy majú dnes odťahové ventilátory veľmi nízku spotrebu energie (cca 6 - 25W) a výkon od 20 - 160 m3/h.Inteligentné Odťahové Ventilátory
Moderné odťahové ventilátory, ako napríklad Fresh Intellivent, prinášajú precízne odvedenú prácu a dômyselné riešenia. Vyznačujú sa vynikajúcim výkonom s minimálnou spotrebou, tichým chodom a jednoduchým ovládaním s mnohými možnosťami nastavenia.Takéto systémy vetrajú bez nutnosti otvárania okien, zabezpečujú vždy čerstvý vzduch a regulujú jeho vlhkosť. Nastaviteľné otáčky ventilátora umožňujú vopred stanoviť odťahované množstvo vzduchu, pričom sú k dispozícii rôzne nastavenia podľa rozmerov miestnosti a potreby vetrania.Medzi kľúčové funkcie inteligentných ventilátorov patria:- Automatické prevetrávanie: Ak je miestnosť viac ako 16 hodín nevetraná, ventilátor sa automaticky spustí na určitú dobu (napr. jednu hodinu), aby miestnosť spoľahlivo vyčistil.
- Inteligentné riadenie vlhkosti: Mikroprocesory pravidelne vyhodnocujú stav relatívnej vlhkosti. Ventilátor sa sám uvedie do prevádzky na nevyhnutný čas a vypne sa, len čo vlhkosť klesne na požadovanú úroveň.
