Plastohliníkové potrubie sa v súčasnosti teší čoraz väčšej obľube a patrí medzi najpoužívanejšie materiály na rozvody vody a vykurovania v domácnostiach. Jeho popularita nie je náhodná. Ide o ideálne spojenie toho najlepšieho zo sveta kovových, ako aj plastových rúrok, ktoré v sebe spája výhody oboch materiálov, ako sú tvarová stálosť, tlaková a tepelná odolnosť. Medzi hlavné výhody plastohliníkovej rúry patrí predovšetkým rýchla a pomerne jednoduchá montáž. Plastohliník sa ľahko ohýba, často aj bez potreby špecializovanej ohýbačky, čím sa výrazne šetrí čas pri inštalácii.
Konštrukcia a zloženie plastohliníkového potrubia
Plastohliníková rúra sa typicky skladá z 5-tich vrstiev. Vnútorná a vonkajšia vrstva sú vyrobené zo sieťovaného polyetylénu (PE-X alebo PE-RT). Tento materiál zabezpečuje minimálnu rozťažnosť rúrky a vyššiu odolnosť pri vysokom tlakovom zaťažení a vyšších teplotách. Stredná hliníková vrstva, ktorá je pozdĺžne zváraná laserom, zabezpečuje 100%-tnú kyslíkovú bariéru. Táto bariéra chráni ostatné prvky vykurovacej sústavy pred koróziou, ktorá by mohla vzniknúť v dôsledku prenikania kyslíka do systému. Medzi jednotlivými vrstvami sa nachádza lepidlo, ktoré homogénne spája vrstvu hliníka s vrstvami polyetylénu.
Niekde sa môžete stretnúť aj so zjednodušeným označením ako 3-vrstvový materiál, hoci presnejšie je ho popisovať ako päťvrstvový: vonkajší plast - lepidlo - hliník - lepidlo - vnútorný plast.
Typy plastohliníkových rúrok (PE-X a PE-RT)
Najčastejším označením pre plastohliníkové potrubie, ktoré nájdete napísané aj priamo na rúrke, je PeXb-Al-PeXb alebo PeRT-Al-PeRT. Na trhu sa môžete stretnúť s rúrkami s označením PEXa, PEXb a PEXc, ako aj s PE-RT, pričom každý typ má svoje špecifické vlastnosti:
- PEXa: Okrem najlepších mechanicko-fyzikálnych vlastností sa vyznačuje najlepšou ohybnosťou. Prípadné zalomenie rúrky je možné opraviť teplovzdušnou pištoľou, avšak rúrka má najvyššiu rozťažnosť pri stálom tlakovom zaťažení.
- PEXb: Rúrka s najvyššou kyslíkovou bariérou a najvyšším tlakovým zaťažením. Je primerane flexibilná, pričom prípadné zalomenie rúrky je zvyčajne bez poškodenia (v závislosti od teploty materiálu). Pri porovnaní ekonomického a ekologického hľadiska vychádza ako najvýhodnejšia rúrka so sieťovaným polyetylénom typu B, preto viacerí výrobcovia majú vo svojom výrobnom programe práve tento typ rúrky.
- PEXc: Rúrka s najnižšou ohybnosťou. Prípadné zalomenie je nutné nahradiť spojkou, resp. kolenom.
- PE-RT: Rúra s certifikáciou pre podlahové kúrenie, často obľúbená náhrada za tradičné značky. Ide o certifikovanú plasto-hliníkovú PERT rúru určenú primárne pre rozvody podlahového kúrenia, ale aj pre rozvody kúrenia a pitnej vody.
Hlavné výhody plastohliníkového potrubia
Plastohliníkové potrubia ponúkajú množstvo výhod, ktoré ich robia ideálnou voľbou pre moderné vykurovacie a vodovodné systémy. Zohľadňujúc všetky aspekty (cena, kvalita, hodnota, zložitosť montáže, flexibilita) je plastohliník momentálne najlepší materiál pre rozvody kúrenia a vody pre rodinné domy, kde sa používajú rúrky a tvarovky do priemeru 26 mm.
- Jednoduchá a rýchla montáž: Potrubia sú ľahko ohýbateľné, čo zjednodušuje inštaláciu a šetrí čas.
- Tvarová stálosť: Po ohnutí si rúrka zachová svoj tvar, čo uľahčuje presné vedenie rozvodov.
- Kyslíková bariéra: Vnútorná hliníková vrstva zabraňuje prenikaniu kyslíka do vykurovacieho systému, čím predchádza korózii.
- Odolnosť: Potrubia sú odolné voči vysokým tlakom (max. 10 bar) a teplotám (max. 95°C). Vnútorná vrstva zo sieťovaného polyetylénu zabezpečuje minimálnu rozťažnosť rúrky a vyššiu odolnosť pri vyššom tlakovom zaťažení a vyšších teplotách.
- Hladký vnútorný povrch: Vďaka hladkému vnútornému povrchu zo sieťovaného polyetylénu sa vyznačujú malou tlakovou stratou a netrpia usadzovaním vodného kameňa.
- Hygienická nezávadnosť: Materiál je zdravotne neškodný, vhodný pre rozvody pitnej vody.
- Odolnosť voči korózii: Nepodliehajú korózii počas svojej životnosti.
- Flexibilita: Potrubia sú ľahko ohýbateľné, avšak polomer zakrivenia nesmie byť menší ako 5-násobok priemeru rúrky. Pri ohýbaní rúrky výrobcovia odporúčajú používať na to určené vnútorné alebo vonkajšie perá (pružiny), pri použití ktorých sa vyhnete nechcenému zalomeniu rúrky.
Oblasti použitia
Plastohliníkové potrubia sú mimoriadne univerzálne a dajú sa použiť v širokej škále aplikácií:
- Ústredné vykurovanie: Ideálne pre radiátorové systémy.
- Podlahové vykurovanie: Vďaka svojej flexibilite a schopnosti rovnomerného rozloženia tepla sú vynikajúcou voľbou pre systémy podlahového vykurovania.
- Rozvody pitnej vody: Vhodné pre teplú aj studenú vodu.
Spojovacie techniky a tvarovky
Plastohliníkové potrubia je možné spájať pomocou mosadzných alebo plastových tvaroviek. Medzi najčastejšie spôsoby spájania patria:
- Mechanické spoje: Sú rozoberateľné a na ich montáž Vám postačí bežné náradie (napríklad blicky, vidlicové kľúče, obyčajný kalibrátor).
- Lisované spoje: Sú nerozoberateľné a na ich montáž potrebujete špecializované nástroje, ako sú lisovačky (napr. REMS, Rothenberger, Ridgid), lisovacie čeľuste a špeciálne kalibrátory. Pri lisovaných spojoch je montáž náročnejšia, konkrétne je potrebné správne vykalibrovať rúrku a presne nasunúť tvarovku na rúrku, aby nedošlo k strhnutiu tesniacich O-krúžkov.
Výrobcovia ako Herz, Giacomini a Comisa ponúkajú mosadzné tvarovky, ktoré je možné spájať mechanicky alebo radiálnym lisovaním.
Obmedzenia a špecifiká použitia
Napriek svojim výhodám nie je plastohliníkové potrubie vhodné pre všetky aplikácie. Nie je veľmi vhodné pre primárne okruhy u kotlov na tuhé palivo, kde by mohlo náhodne dôjsť k prehriatiu vykurovacej vody nad 90°C. V takomto prípade dochádza k nadmernému zahriatiu tvaroviek, ktoré sa pôsobením tepla roztiahnu a spoj, či už mechanický alebo lisovaný, sa stáva nestabilným.
Pri inštalácii rozvodov pre radiátory je dôležité zabezpečiť, aby v rúrkach nezamrzla voda, obzvlášť ak sa v dome počas zimy nekúri. Hoci rúrky znesú nízke teploty, zamrznutie vody môže spôsobiť ich poškodenie.
Ktorá spojka je najlepšia pre vaše podzemné potrubia: BEZ náboja, gumová, oceľová alebo Husky band?
Systémy podlahového vykurovania s plastohliníkovými rúrkami
Plastohliníkové rúrky sú pre svoju flexibilitu a odolnosť ideálne pre podlahové vykurovanie. Na trhu existuje viacero systémov pokládky:
Systémová doska s výstupkami
Tento systém je vlajkovou loďou mnohých výrobcov. Jedná sa o drahší produkt - systémovú dosku, ktorá montážnikom uľahčuje prácu a investorom zvyšuje náklady. Okrem pohodlnej montáže môžeme vyzdvihnúť dokonalú ochranu rúrky pred mechanickým poškodením pred zaliatím poteru.
Fámy o slabšom výkone a nedokonalom obopnutí rúrky poterom kvôli výstupkom sú nezmysel. Smer tepelného toku ide nahor, zo spodnej strany udáva tepelný odpor hrúbka tepelnej izolácie a celý zvyšný výkon naakumuluje poter nad rúrkou.
Systémová doska Tacker

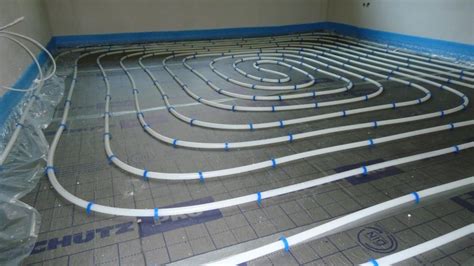

Tento systém predstavuje zlatú strednú cestu. Jedná sa o cenovo dostupnejšiu systémovú dosku, ktorá má rovnaké tepelno a zvukovoizolačné vlastnosti s tým rozdielom, že u nej absentujú výstupky. Vykurovacia rúrka sa o ňu prichytáva príchytkami tacker nastreľovačkou. Ochranná fólia je na polystyréne bezpečne natavená, práca je stále pohodlná a pre investora znamená výber tohto systému skutočne rozumnú voľbu.
Jedinou nevýhodou je, že rúrky pred zaliatím nie sú chránené výstupkami, a preto je potrebné dohliadnuť na pracovníkov realizujúcich poter, aby dielo nepoškodili. Najnovšie inovácie priniesli aj špeciálny tacker systém so suchým zipsom, kde rúrky nie sú prichytávané príchytkami, ale jednoducho sa lepia na špeciálne upravenú dosku tacker.
Rastrovaná fólia na stavebný polystyrén
Tento systém je jeden z najpoužívanejších na Slovensku a mimoriadne obľúbený medzi montérmi. Prakticky sa jedná o veľmi podobný systém ako podlahové kúrenie s doskou tacker, ale namiesto systémovej dosky sa použije klasický stavebný polystyrén a namiesto originál natavenej ochrannej fólie sa použije transparentná alebo hliníková fólia s nakresleným rastrom pre pokládku vykurovacích rúrok.
Hoci sa môže zdať tento systém lacnejší, treba si uvedomiť niekoľko zamlčaných faktov. Montéri často prenesú povinnosť zabezpečiť polystyrén na investora, čím z ich rozpočtu vypadne podstatná položka systémovej dosky a ich cenová ponuka vyzerá výhodnejšie. Investori si však za polystyrén v konečnom dôsledku zaplatia.
V závislosti od zakúpeného polystyrénu je tiež nutné použiť iný, pevnejší a drahší typ príchytiek na rúrku. Z bežného podlahového polystyrénu EPS100 by kvôli pnutiu rúrky príchytky vyskakovali, preto sa zvyknú používať dlhšie, zahnuté a tým aj drahšie príchytky, ktoré sa navyše vo väčšine prípadov ani nedajú nastreľovať a musia sa uchytávať ručne. Aby bežné krátke tacker príchytky nevyskakovali, je potrebné zabezpečiť polystyrén s hutnosťou aspoň EPS150 alebo tvrdený XPS, čo opäť platí investor. Keď sa porovnajú celkové náklady stavebného polystyrénu v hrúbke 3 cm, extra fólie s rastrom a dlhých zahnutých príchytiek, prakticky sa dostanete na cenu systémovej dosky tacker s originál príchytkami, ktoré je možné nastreľovať.
Upínacie lišty a rastrovaná fólia
Ide o veľmi podobný systém ako pokládka na bežný podlahový polystyrén s tým rozdielom, že na uchytenie rúrok sa v prevažnej miere využíva fixačná lišta, do ktorej sa zacvakne rúrka pre podlahové kúrenie. Keďže upínacia lišta je drahšia než potrebný počet príchytiek, nemôžeme hovoriť o lacnejšom prevedení, aj napriek tomu, že pomocné príchytky už nemusia byť také dlhé a pevné a polystyrén nemusí byť taký hutný (úplne postačuje EPS 100).
Tento systém má však veľkú nevýhodu v spôsobe ukladania vykurovacieho hada. Pokiaľ by sa chcel uložiť do špirály, ktorá je považovaná za najrozumnejšie riešenie kvôli rovnomernému rozloženiu tepla, je montáž podstatne náročnejšia. Najčastejšie sa rúrky pomocou upínacích líšt kladú do tzv. meandra, ktorý má tú nevýhodu, že na jednej strane miestnosti rúrka začína a na druhej strane končí, voda sa v nej prirodzene ochladzuje a nie je zabezpečené rovnomerné striedanie prívodu a spiatočky, ako je to v prípade špirály.
Kari rohože (oceľové siete)
Tento spôsob bol mimoriadne obľúbený v minulosti, teraz sa už môžeme baviť o prežitku, ktorého sa drží už iba hŕstka ortodoxných montážnikov. Opäť sa bavíme o prenesení bremena zaobstarania podlahového polystyrénu a kari sietí na investora. Rúrky sa následne priväzujú o kari rohože buď sťahovacími páskami, alebo sa na výstuž upevňujú špeciálne príchytky, do ktorých sa následne uloží rúrka pre podlahové kúrenie.
Niektorí dodávatelia argumentujú dokonalým obopnutím rúrky poterom, tento mýtus však opäť vyvracia základná fyzika, kde určujúcimi parametrami sú veľkosť tepelného odporu a smer tepelného toku nahor. Z hľadiska statiky kari rohože vo vrstve poteru nie sú pre bežné prevádzkové zaťaženie absolútne potrebné. Dokonca i pre náročnejšie zaťaženia už existujú iné spôsoby, ako zabezpečiť bezpečný prenos zaťaženia, napr. prídavnými prvkami v potere.
Praktické aspekty inštalácie podlahového kúrenia
Pri plánovaní inštalácie podlahového kúrenia je dôležité správne vypočítať dĺžku potrebného potrubia. Štandardné rozstupy rúrok sú 15 cm, okolo veľkých okien sa používa hustejšie uloženie (napr. 10 cm), rovnako aj v kúpeľniach. Priemerný výpočet je približne 6-7 metrov potrubia na 1 m² plochy. Pri inštalácii je dôležité dodržiavať odporúčaný polomer ohybu a používať vhodné nástroje na ohýbanie.
Ktorá spojka je najlepšia pre vaše podzemné potrubia: BEZ náboja, gumová, oceľová alebo Husky band?
Odporúčania pre výber systému podlahového kúrenia
Ak je cieľom dosiahnuť správny pomer výkonu, ceny a kvality, najvhodnejšou voľbou je podlahové kúrenie s použitím systémovej dosky tacker a originál tacker príchytkami, ktoré je možné nastreľovať. Tento systém ponúka dobrú tepelnú a tlakovú odolnosť, jednoduchú montáž a efektívnu funkciu kyslíkovej bariéry, čím v sebe spája výhody materiálov PEX, PERT a plastohliníka.
