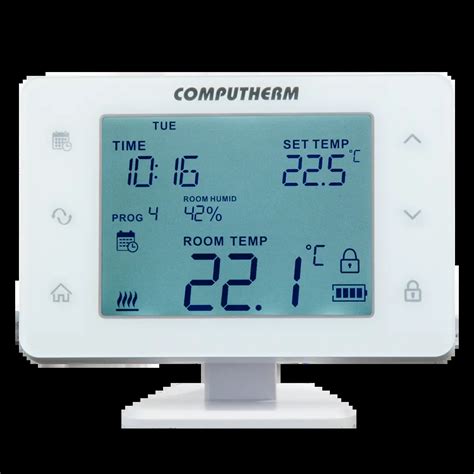

Bezdrôtový digitálny izbový termostat COMPUTHERM Q20RF

COMPUTHERM Q20RF je bezdrôtový, programovateľný, digitálny izbový termostat, ktorý ponúka rozsiahle možnosti nastavenia pre optimálnu reguláciu teploty a vlhkosti vo vašej domácnosti.

Charakteristika a kľúčové vlastnosti

Pre každý deň v týždni je možné pripraviť samostatný teplotný program. Termostat umožňuje nastaviť 1 pevný a 10 voľne voliteľných časov spínania za deň, pričom pre každý z nich je možné zvoliť ľubovoľnú teplotu.

Okrem manuálneho režimu sú k dispozícii 3 rôzne možnosti dočasnej zmeny naprogramovanej teploty:

• Do ďalšieho prepnutia programu.
• Na dobu 1-99 hodín.
• Na dobu 1-99 dní.

Termostat taktiež poskytuje možnosť výberu citlivosti spínania, kalibrácie snímačov teploty a vlhkosti, aktivácie funkcie ochrany čerpadla, jednoduchého prepínania medzi režimami chladenia a vykurovania, nastavenia vlhkosti a uzamknutia ovládacích tlačidiel.

Vďaka integrovanému snímaču vlhkosti možno nastaviť maximálnu hranicu vlhkosti. Pri jej prekročení sa v režime chladenia vypne výstup, aby sa systém povrchového chladenia chránil pred kondenzáciou.

Veľký displej a dotykové tlačidlá termostatu sú vybavené aktivovateľným podsvietením s nastaviteľným jasom. Potvrdenie dotyku dotykových tlačidiel je zabezpečené aktivovateľným zvukovým signálom spätnej väzby.

Termostat je v rámci dosahu signálu voľne prenosný a spojenie s kotlom zabezpečuje bezdrôtové (rádiofrekvenčné) spojenie. Vlastný bezpečnostný kód zaručuje prevádzku bez rušenia. Odporúča sa tam, kde je dôležité presné meranie a nastavenie teploty a vlhkosti, prenosnosť, presnosť spínania, vysoká funkčnosť a programovateľné riadenie teploty a vlhkosti.

V prípade potreby možno jednotku rozšíriť o zástrčky COMPUTHERM Q1RX, ktoré možno ovládať bezdrôtovým termostatom.

Technické údaje

• Nastaviteľný teplotný rozsah: 5 - 45 °C (krokovo po 0,5 °C)
• Nastaviteľný rozsah vlhkosti: 0-99% RH (krokovo po 1%)
• Rozsah meranej teploty: 3 - 45 °C (krokovo po 0,1 °C)
• Rozsah merania vlhkosti: 0-99% RH (krokovo po 1%)
• Presnosť merania: ±0,5°C / ± 3% RH
• Rozsah kalibrácie teploty: ± 3 °C (krokovo po 0,1 °C)
• Nastaviteľná tolerancia zapínania: ±0,1 °C - ± 1 °C / ± 1% - ± 5% RH

Často kladené otázky

Použitie a kompatibilita

Na čo je možné použiť izbový termostat COMPUTHERM Q20RF?
Izbový termostat COMPUTHERM Q20RF je špeciálne navrhnutý na riadenie vykurovacích a chladiacich systémov. Môže sa používať aj na ovládanie elektrických a elektronických spotrebičov, ktoré možno zapínať a vypínať odpojením a obnovením napájania.

Ktoré spotrebiče možno ovládať pomocou COMPUTHERM Q20RF?
COMPUTHERM Q20RF izbový termostat s prevádzkovým zapínaním je vhodný na reguláciu väčšiny kotlov predávaných na Slovensku. Je možné ho pripojiť ku ktorémukoľvek plynovému kotlu disponujúcemu prípojkou na izbový termostat s dvojitým vedením alebo ku klimatizačnému zariadeniu nezávisle od toho, či tento disponuje 24 V alebo 230 V prevádzkovým napätím.

Dá sa Q20RF použiť pre klimatizácie?
Áno. Na termostate je možné prepínať medzi režimami vykurovania a chladenia. V režime chladenia termostat zapne klimatizáciu nad nastavenou teplotou a vypne pod nastavenou teplotou podľa zvolenej citlivosti spínania.

Napájanie a batérie

S akými batériami možno termostat používať?
Zariadenie funguje na 2 alkalické batérie 1,5 V (typ LR6; veľkosť AA). Môžu sa používať len nové alkalické batérie. Iné batérie nazývané trvanlivé alebo batérie s dlhou životnosťou (napr. klasické uhlíkovo-zinkové), polovybité batérie alebo nabíjateľné batérie, nie sú vhodné na použitie s týmto zariadením.

Aká je predpokladaná životnosť batérií pri používaní termostatu?
Predpokladaná výdrž batérií je pri bežnom používaní približne 1,5-2 roky.

Vyžaduje sa na prevádzku termostatu sieťové napájanie 230 V?
Na prevádzkovanie vysielacej jednotky termostatu nie je to potrebné, tá vyžaduje iba 2 alkalické batérie 1,5 V (typ LR6; veľkosť AA). Prijímacia jednotka termostatu však funguje na sieťovom napätí 230 V.

Umiestnenie a inštalácia

Kam treba umiestniť vysielač a prijímač termostatu?
V miestnostiach, v ktorých sa pravidelne alebo dlhšiu dobu zdržujete, je vhodné termostat umiestniť tak, aby bol v smere prirodzeného prúdenia vzduchu v miestnosti, nebol však vystavený prievanu alebo nadmerným teplotným vplyvom (napr. slnečné žiarenie, chladnička, komín, atď.). Jeho optimálne umiestnenie je vo výške 1,5 m nad úrovňou podlahy. Zariadenie možno jednoducho pripevniť na základňu a umiestniť na akýkoľvek vodorovný povrch (napr. stôl, poličku, hornú časť komody) alebo dokonca pripevniť na stenu vďaka otvorom na skrutky na zadnej strane.

Prijímaciu jednotku COMPUTHERM Q20RF namontujte v blízkosti kotla tak, aby nebol vystavený nadmerným vplyvom teploty a vlhkosti. Pri výbere miesta pre prijímaciu jednotku berte na vedomie aj to, že šírenie rádiových vĺn môže byť nepriaznivo ovplyvnené ťažkými kovovými predmetmi (napr. kotol, ochranná nádrž, atď.) a kovovými stavebnými konštrukciami. Ak je to možné, odporúča sa používať ju vo vzdialenosti najmenej 1-2 m od kotla a iných veľkých kovových konštrukcií, najlepšie vo výške 1,5 až 2 m, aby sa zabezpečila bezproblémová rádiová komunikácia. Pred uvedením do prevádzky odporúčame skontrolovať bezpečnosť rádiového spojenia na vybranom mieste. Prijímaciu jednotku neumiestnite pod kryt kotla, alebo blízko k teplým rúram, pretože to môže poškodiť súčiastky zariadenia, resp. môže ohrozovať kontakty bez vedenia (rádiofrekvenčné spojenie). Okrem toho sa odporúča, aby bol prijímač prednostne napájaný z inej sieťovej zásuvky ako kotol (ak je to možné, z inej fázy) a aby sa sieťové napájanie v žiadnom prípade neprivádzalo do prijímača z kotla. Pripojenie prijímača ku kotlu zverte z bezpečnostných dôvodov odborníkovi.

Zapojenie a pripojenie

Ako zariadenie pripojiť?
Zariadenie musí nainštalovať/uviesť do prevádzky kompetentná osoba! Zariadenie, ktoré sa má ovládať, musí byť pripojené k prípojným bodom 1 - 2 na zadnej strane termostatu. Podrobnejší popis nájdete v používateľskej príručke k výrobku.

Čo mám robiť, ak sa zariadenie zapne, ale na výstupe nie je sieťové napätie 230 V?

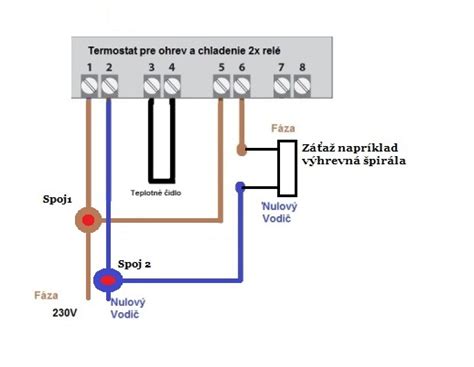

Zariadenie má bezpotenciálové (beznapäťové) výstupné prípojky, štandardne sa na jeho výstupoch neobjaví napätie 230 V, ale iba sa uzavrú dva pripojené vodiče alebo sa preruší spojenie medzi nimi. Ak chcete, aby malo zariadenie pri zapnutí na výstupe sieťové napätie 230 V, musíte pripojiť sieťový fázový vodič k prípojnému bodu 1 alebo 2 prístroja, ako je opísané v návode na obsluhu. Pred pripojením fázového vodiča sa uistite, že je odpojený od elektrickej siete a že pripojenie vykonala odborne spôsobilá osoba!

Riešenie problémov a kalibrácia

Čo znamená LO alebo HI namiesto nameranej teploty na displeji?
Znamená to, že teplota nameraná zariadením je mimo meracieho rozsahu teplotného snímača: LO znamená príliš nízku a HI znamená príliš vysokú. Môže k tomu dôjsť, ak je jednotka v extrémne chladnom alebo horúcom prostredí, ak je tepelný senzor fyzicky poškodený (napr. je naň vyvíjaný tlak, ktorý spôsobí, že sa obe nožičky tepelného snímača spoja, alebo sa tepelný snímač odlomí) alebo keď tepelný snímač zlyhá z iných dôvodov.

Prečo termostat nezapína kúrenie?
Môže to mať viacero príčin. Najčastejšie problémy sú:

• Použitie nesprávnej batérie (napr. vybitá alebo nealkalická batéria).
• Nesprávne zapojenie (ktoré môže bohužiaľ poškodiť relé v zariadení alebo dokonca poškodiť elektroniku ovládaného zariadenia).
• Neisté pripojenie rádiovej frekvencie (podrobnosti nájdete nižšie).
• Vysielač a prijímač boli niekým odpárované a je potrebné ich spárovať (postup spárovania je uvedený v návode na použitie).

Čo spôsobuje nestabilné pripojenie na rádiovej frekvencii?
Existuje niekoľko možných príčin. Najčastejšie príčiny sú:

• Použitie nesprávnej batérie (napr. vybitá alebo nealkalická batéria).
• Príliš veľká vzdialenosť alebo príliš veľa prekážok (napr. niekoľko železobetónových dosiek, niekoľko hrubých stien atď.) medzi vysielačom a prijímačom.
• Nesprávne umiestnenie vysielača alebo prijímača termostatu (podrobnosti nájdete vyššie).
• Používanie iných rádiofrekvenčných zariadení (napr. niektoré detské monitory alebo bezdrôtové slúchadlá) v blízkosti, ktoré vyžarujú viac rádiových frekvencií, než je štandard.
• Iné vonkajšie rušenie (napr. vysoko výkonná anténa na streche alebo v blízkosti).

Niektoré problémy (napr. príliš veľká vzdialenosť alebo príliš veľa prekážok medzi vysielačom a prijímačom) sa dajú vyriešiť použitím zástrčky zosilňovača signálu COMPUTHERM Q2RF.

Ako bude po výpadku prúdu zariadenie ďalej fungovať?
Po obnovení napájania je výstup prijímača na začiatku vypnutý. Keďže však vysielač opakuje svoj aktuálny spínací príkaz každých 5 minút, regulácia vykurovacieho/chladiaceho systému sa po výpadku napájania najneskôr do 5 minút vráti do predtým nastaveného režimu prevádzky.

Čo mám robiť, ak vysielač nekomunikuje s prijímačom alebo ak s ním komunikuje nestabilne?
Existuje niekoľko možných dôvodov, prečo vysielač nekomunikuje s prijímačom alebo komunikuje s ním nestabilne. Na vyriešenie problému odporúčame vyskúšať nasledujúce návrhy:

• Vymeňte batériu vo vysielači termostatu. Uistite sa, že v zariadení používate iba nové alkalické batérie. Iné batérie nazývané trvanlivé alebo batérie s dlhou životnosťou (napr. klasické uhlíkovo-zinkové), polovybité batérie alebo nabíjateľné batérie, nie sú vhodné na použitie s týmto zariadením.
• Skontrolujte, či sú obe jednotky navzájom spárované. Ak obe jednotky navzájom nekomunikujú ani vo vzájomnej tesnej blízkosti, pravdepodobne ich bude potrebné znovu spárovať podľa postupu opísaného v používateľskej príručke.
• Presuňte vysielač a prijímač termostatu bližšie k sebe alebo nainštalujte medzi tieto dve jednotky zástrčku zosilňovača signálu COMPUTHERM Q2RF, najlepšie v polovici vzdialenosti medzi nimi, ak sa domnievate, že sú od seba príliš ďaleko.
• Skontrolujte, či sú vysielacia a prijímacia jednotka termostatu nainštalované podľa popisu. Ak nie, premiestnite ich tak, ako to požaduje opis (podrobnosti nájdete vyššie).
• Vyhnite sa používaniu iných rádiofrekvenčných zariadení v blízkosti (napr. niektoré detské monitory alebo bezdrôtové slúchadlá), ktoré vyžarujú viac rádiových frekvencií, než je štandard.

Čo mám robiť, ak si myslím, že teplomer termostatu nemeria presne?
Ak to chcete nastaviť, vstúpte do menu nastavenia termostatu stlačením tlačidla „domček” na 2 sekundy. Na displeji sa potom zobrazí nepretržite svietiaci čas a blikajúca anglická skratka aktuálneho dňa (Monday: MON; Tuesday: TUE; Wednesday: WED atď.). V menu nastavenia môžete zmeniť aktuálne nastavenie stlačením tlačidiel „hore” a „dole” a prejsť na ďalšie nastavenie kliknutím tlačidla „otočiť”. Na displeji bude blikať aktuálne nastavenie, ktoré je možné zmeniť. Po nastavení aktuálneho dňa a času môžete vykonať ďalšie nastavenia, napríklad kalibráciu teploty, ktorú nájdete ako siedmu funkciu v časti T CALIB. Po nastavení požadovanej hodnoty kliknite tlačidla „domček”, čím uložíte nastavenia a opustíte menu nastavenia. Teplotu zobrazenú termostatom možno nastaviť vzhľadom na teplotu nameranú meradlom teploty až o ±3,0 °C / ±6,0 °F v krokoch po 0,1 °C / 0,1 °F.

Pokročilé nastavenia

Ako môžem prepnúť termostat do režimu chladenia?
Ak to chcete urobiť, musíte najprv vstúpiť do menu nastavenia termostatu stlačením na tlačidlo „domček” na 2 sekundy. Na displeji sa potom bude nepretržite zobrazovať čas a blikať anglická skratka aktuálneho dňa. K ďalšiemu nastaveniu prejdete kliknutím na tlačidlo „otočiť”. V nastavení FUNC môžete prepínať medzi režimami: vykurovania (HEA), (výrobné nastavenie) a chladenia (COO) stláčaním tlačidiel „hore” a „dole”. Kliknite na tlačidlo „domček”, aby ste uložili nastavenia.

Je možné synchronizovať termostat s viacerými prijímačmi súčasne?
Áno. Ak chcete spárovať termostat Q20RF s niekoľkými prijímačmi, najneskôr nastavte každý prijímač do režimu spárovania a potom vykonajte kroky spárovania. Ak chcete spárovať viac ako 1 termostat s prijímačom, zopakujte prechádzajúce kroky aj s ostatnými termostatmi. Ak ste dosiahli maximálny (12) limit spárovateľného produktu, po stlačení tlačidla „ON/OFF” na 10 sekúnd zabliká červená a zelená LED na produkte 3-krát striedavo. V takom prípade, aby ste spárovali nový termostat, musíte resetovať prijímač súčasným stlačením tlačidiel „ON/OFF” a „MANUAL” na 10 sekúnd. Potom sa obe LED rozsvietia na 2 sekundy, čo znamená, že prijímač sa resetoval a že je možné nastaviť nový termostat.

Ako môžem obnoviť továrenské nastavenie zariadenia (resetovať ho)?
Ak chcete obnoviť predvolené výrobné nastavenia, v menu nastavenia vyberte funkciu „RESET” a v rámci tejto funkcie možnosť RES a stlačte tlačidlo „otočiť”. Táto funkcia obnoví všetky nastavenia termostatu na výrobné nastavenia.

Nerušia sa navzájom viaceré bezdrôtové izbové termostaty používané v jednom byte?
Nie. Každý termostat a jeho prijímač(e) majú vlastný bezpečnostný kód, ktorý zabezpečuje bezpečnú a bezproblémovú prevádzku. Každý prijímač prijíma signály len z termostatu s rovnakým bezpečnostným kódom. To umožňuje používať prakticky ľubovoľný počet zariadení v tesnej blízkosti bez toho, aby vznikali problémy v komunikácii medzi zariadeniami.
