Radiátor je zariadenie slúžiace na efektívne odvádzanie prebytočného tepla. V mnohých technických zariadeniach, ako sú počítače alebo priemyselné stroje, vzniká pri prevádzke veľké množstvo tepla. Ak sa toto teplo rýchlo nerozptýli, hromadí sa a vznikajú vysoké teploty, ktoré môžu zničiť pracovné zariadenie. Radiátor v tomto procese funguje ako vrstva dobrého teplovodivého média pripevnená k zdroju tepla, ktorá zohráva úlohu sprostredkovateľa.
Základné mechanizmy prenosu tepla
Princíp činnosti radiátora vychádza z termodynamiky, kde sa teplo prenáša z vykurovacieho zariadenia do radiátora a následne do okolia (vzduchu alebo iných látok). Medzi hlavné spôsoby prenosu tepla patria:
- Vedenie tepla (kondukcia): Prenos energie pri priamom kontakte dvoch látok s rozdielnou teplotou, až kým nedôjde k vyrovnaniu teplôt. Príkladom je kontakt základne chladiča s procesorom.
- Prúdenie tepla (konvekcia): Prenos tepla pomocou prúdiacej tekutiny (plynu alebo kvapaliny). V počítačových skriniach sa často využíva „nútená konvekcia“ pomocou ventilátorov.
- Sálanie tepla (radiácia): Prenos tepla pomocou elektromagnetického vlnenia, podobne ako slnečné žiarenie.
Aplikácie chladiacich systémov
Chladenie v počítačovej technike
Centrálne procesorové jednotky (CPU) a grafické karty pri behu vyžarujú odpadové teplo. Radiátory tu pomáhajú zabrániť prehriatiu a poškodeniu elektronických častí. Najčastejšie sa používa vzduchové chladenie (ventilátor odvádzajúci teplo z radiátora), ktoré je cenovo dostupné a jednoduché na montáž, alebo efektívnejšie kvapalinové chladenie, kde čerpadlo núti kvapalinu cirkulovať a odoberať teplo.
Chladiace systémy chladničiek

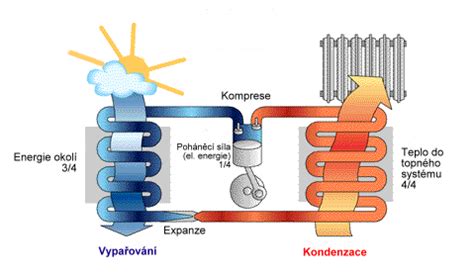

Chladiaci systém chladničky musí odvádzať teplo z vnútra boxu. Skladá sa zo štyroch kľúčových komponentov: kompresor, kondenzátor, kapilára a výparník. Chladivo nepretržite cirkuluje: kompresor zvýši tlak plynu, v kondenzátore plyn kondenzuje a uvoľňuje teplo, v kapiláre sa zníži tlak a vo výparníku sa chladivo vyparuje, čím absorbuje teplo z priestoru.
Technológie prenosu tepla a tepelné trubice
Tepelná trubica (heat pipe) je prvok s extrémne vysokou tepelnou vodivosťou. Prenáša teplo odparovaním a kondenzáciou kvapaliny v uzavretej vákuovej trubici. Využíva princípy kapilárneho nasávania a dosahuje chladiaci účinok podobný ako pri kompresore. Výhodou je kompaktná konštrukcia, reverzibilita smeru tepelného toku a prenos tepla na veľké vzdialenosti.
Vykurovanie budov a výmenníky tepla
Úlohou vykurovacích plôch je odovzdávanie tepla z kotla do miestnosti. Používajú sa rôzne typy radiátorov:
- Doskové radiátory: Skladajú sa z vykurovacích dosiek a konvekčných plechov; odovzdávajú teplo sálaním aj prúdením.
- Článkové radiátory: Najstarší typ, tvorený jednotlivými článkami, ktoré sa flexibilne prispôsobujú potrebám výkonu.
- Rúrkové radiátory: Vhodné napríklad do kúpeľní na sušenie uterákov.
- Konvektory: Využívajú lamely okolo rúrky a teplo odovzdávajú takmer výlučne prúdením vzduchu.
| Typ radiátora | Hlavný spôsob prenosu tepla | Vlastnosti |
|---|---|---|
| Doskový | Sálanie / Prúdenie | Vysoká účinnosť, moderný vzhľad |
| Konvektor | Prúdenie | Rýchla reakcia, kompaktnosť |
| Článkový | Sálanie | Vysoká tepelná zotrvačnosť |
Moderné energetické riešenia
V modernej výstavbe sa kladie dôraz na účinnosť, ako napríklad v kondenzačných kotloch, ktoré využívajú aj energiu vodnej pary obsiahnutej v spalinách. Tepelné čerpadlá, často kombinované so systémom zásobníkov ľadu alebo solárnymi absorbérmi, predstavujú trend v udržateľnom vykurovaní. Kogeneračné jednotky zase umožňujú vyrábať teplo a elektrickú energiu súčasne priamo v mieste spotreby, čím sa znižuje zaťaženie rozvodných sietí.
