Podlahové vykurovanie predstavuje moderné a efektívne riešenie pre zabezpečenie tepelného komfortu v obytných aj komerčných priestoroch. Kľúčovými komponentmi tohto systému sú potrubia a ich spoje, ktoré musia zaručovať spoľahlivosť, dlhú životnosť a optimálny prenos tepla.
Typy potrubí pre podlahové vykurovanie a ich vlastnosti
Pre rozvod podlahového vykurovania sa používajú špecifické typy potrubí, ktoré musia spĺňať prísne kritériá. Patrí medzi ne najmä odolnosť voči vysokým teplotám, tlaku a prítomnosť kyslíkovej bariéry.
Materiály potrubí
- Potrubie z polybutylénu PN3, 70°C: Tento typ potrubia je vhodný pre podlahové vykurovanie a často obsahuje špeciálnu EVOH bariéru, ktorá zabraňuje prenikaniu molekúl kyslíka do vykurovacieho systému.
- PEXc 5-vrstvová bezpečnostná rúrka z polyetylénu HD, Ø 16 mm: Tieto rúrky sú vyrobené podľa normy EN ISO 15875ff a predstavujú spoľahlivé riešenie pre podlahové vykurovanie.
- PEX-AL-PEX potrubia: Plastohliníkové rúrky sú široko používané vďaka svojej flexibilite a odolnosti.
Kyslíková bariéra
Nutnosťou pri potrubiach pre podlahové vykurovanie je podmienka obsahu kyslíkovej bariéry. Táto bariéra zabraňuje prenikaniu molekúl kyslíka do rozvodov vykurovania, ktoré by neskôr mohli spôsobiť korodovanie materiálu. Kyslíkovú bariéru tvorí zväčša hliník (napríklad v PEX-AL-PEX potrubiach) alebo špeciálna EVOH bariéra pri polybutylénovom potrubí.
Izolácia a ohýbanie potrubí
Izolácia potrubia PEX-AL-PEX je vždy potrebná, a to aj pri rozvodoch teplej a studenej vody, aby sa minimalizovali tepelné straty. Pri inštalácii je dôležité zvážiť aj vlastnosti ohýbania rúrok. Trubka s priemerom 16 mm sa ohýba lepšie ako 20 mm. Pri ohýbaní potrubia by sa nemalo prekračovať maximálny polomer ohybu, obvykle 30 cm, inak je lepšie použiť koleno pre zabezpečenie integrity systému.
Systém inštalácie podlahového vykurovania
Inštalácia potrubí pre podlahové vykurovanie vyžaduje precízny postup a použitie špecifických komponentov.
Systémové dosky a kladenie rúrok

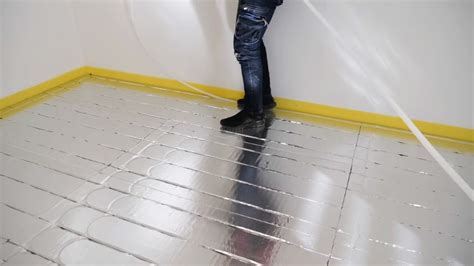

Rúrky na podlahové kúrenie sa vkladajú do systémových dosiek alebo inak povedané polystyrénu. Tieto dosky plnia funkciu izolácie podlahy a odrážajú teplo smerom nahor. Bežné sú systémové dosky s výškou 58 mm, napríklad doska UHP 55.
Potrubie na podlahové kúrenie sa vkladá v určitých vzdialenostiach, najčastejšie do rastru 30 cm od seba. Vhodná vzdialenosť je často uvádzaná aj ako 150 mm. Trubky je možné podkladať aj tzv. fixačnou lištou alebo na karirohožou.
Príprava podkladu a zalievanie
Starostlivá príprava podkladu je jedným z najdôležitejších krokov pri inštalácii. Podlaha musí byť čistá, pevná a predovšetkým nosná. Ak je povrch príliš hladký alebo má iné vlastnosti, ktoré by mohli zhoršiť priľnavosť, musí sa najprv obrúsiť. Na odstránenie nerovností sa používa vyrovnávacia hmota. Potom sa nanesie základný náter.
Po príprave sa musia pozdĺž všetkých zvislých hraníc namontovať okrajové izolačné pásy. Následne sa odhalí lepiaci povrch systémových dosiek a dosky sa kladú jedna po druhej, začínajúc v rohu miestnosti. Potom je možné rúrku zatlačiť do nopov systémových dosiek.
Akonáhle je všetko položené, je potrebné vykonať tlakovú skúšku. Po úspešnej skúške sa plocha zaleje rýchlo tvrdnúcim vysokoúčinným tenkovrstvovým poterom alebo schválenou plniacou a zalievacou hmotou. Následuje vytvrdnutie a po určitej dobe funkčný ohrev. Výsledná zmes vytvára špeciálnu, sebarozpúšťaciu, hydraulicky vytvrdenú hmotu s vysokou odolnosťou na podsyp dosky systému sanácie a spojenie s podkladom. Použitie je možné na betón, cementové potery, potery na základe síranu vápenatého a keramické povlaky.
Spojky a fitingy pre potrubia podlahového vykurovania
Spoľahlivé spojky sú kľúčové pre integritu a bezporuchovú prevádzku podlahového vykurovania. Obľúbenou alternatívou k lisovaným spojom sú skrutkované spojky, ktoré nevyžadujú špeciálne lisovacie kliešte.
Mosadzné skrutkované spojky bez nutnosti lisovania
Tieto mosadzné skrutkované spojky sú určené pre potrubia na vykurovanie, radiátorové kúrenie, podlahové kúrenie a tiež pre pitnú vodu TUV. Umožňujú spoľahlivé prepojenie rôznych typov rúr, napríklad medených s plastohliníkovými, bez nutnosti použitia lisovacích klieští.
Príklady skrutkových spojok a fitingov
Ponuka skrutkových spojok a fitingov bez nutnosti lisovania je široká a zahŕňa rôzne typy pre rôzne aplikácie:
- Skrutkové spojky s vnútorným/vonkajším závitom:
- 1/2x16 (vnútorný/vonkajší závit)
- 1/2x20 (vnútorný/vonkajší závit)
- 3/4x16 (vnútorný/vonkajší závit)
- 3/4x20 (vnútorný/vonkajší závit)
- Skrutkované spojky so šróbením:
- 16x16 so šróbením
- 16x20 so šróbením
- 20x20 so šróbením
- Skrutkové kolená s vnútorným/vonkajším závitom:
- 1/2x16 (vnútorný/vonkajší závit)
- 1/2x20 (vnútorný/vonkajší závit)
- 3/4x16 (vnútorný/vonkajší závit)
- 3/4x20 (vnútorný/vonkajší závit)
- Skrutkované kolená so šróbením:
- 16x16 so šróbením
- 16x20 so šróbením
- 20x20 so šróbením
- Skrutkové T-kusy:
- 16x1/2x16 s horným vnútorným/vonkajším závitom
- 16x3/4x16 s horným vnútorným/vonkajším závitom
- 20x1/2x20 s horným vnútorným/vonkajším závitom
- 20x3/4x20 s horným vnútorným/vonkajším závitom
- 16x16x16
- 16x16x20
- 16x20x16
- 20x16x20
- 20x20x20
Okrem toho sú dostupné aj mosadzné závitové fitingy, tlakové spojky na PE rúry, rozdeľovače (nerezové, mosadzné) a ďalšie príslušenstvo potrebné pre kompletnú inštaláciu vykurovacieho systému.
Inštalácia spojov do steny
Skrutkové spoje je možné zamurovať do stien. Pred zamurovaním je však absolútne nevyhnutné systém odtlakovať a otestovať jeho tesnosť, aby sa predišlo budúcim únikom. Až po úspešnej tlakovej skúške sa spoje môžu bezpečne zakryť.
Viessmann Vitoset: Sanačný systém pre podlahové vykurovanie
Sanačný systém Viessmann Vitoset je moderný systém pre vykurovanie a chladenie, ktorý je ideálny pre projekty renovácií. Je vhodný na inštaláciu na existujúci poter alebo na iné vhodné nosné, tvrdé podklady.
Kľúčové komponenty a výhody
Hlavnými komponentmi tohto sanačného systému sú systémové dosky a systémové rúrky. Tie sú vyplnené rýchlo tvrdnúcim vysokoúčinným tenkovrstvovým poterom, čím sa dosiahne pevné spojenie s podkladom. Systémy Viessmann Vitoset sú ekonomické a energeticky úsporné plošné vykurovacie systémy, ktoré ponúkajú vysoký komfort, funkčnú spoľahlivosť a dlhú životnosť. Zabezpečujú trvalo vysoký štandard kvality jednotlivých komponentov a celého systému, ktorý spĺňa príslušné štandardné požiadavky.
Systémové prvky podlahového vykurovania Vitoset sú navzájom optimálne zladené, čo umožňuje bezpečnú a časovo nenáročnú montáž. Vďaka veľkej ploche výmenníka tepla je možné podlahové vykurovanie Vitoset prevádzkovať pri veľmi nízkych teplotách v spojení s nízkoteplotnými a kondenzačnými kotlami, tepelnými čerpadlami atď.
Sprievodca modernizáciou podlahových vykurovacích systémov | PORADENSTVO | Stavba domov
Kombinácia s radiátormi a regulácia
Zaujímavou možnosťou je kombinácia nízkoteplotných radiátorov a podlahového vykurovania. Systém podlahového vykurovania nastavený na izbovú teplotu 18 °C, vybavený nízkoteplotným radiátorom pre rýchle nastavenie teploty, môže ušetriť až 30 % energie pri ohreve na izbovú teplotu 20 °C v porovnaní s čistým podlahovým kúrením.
Regulačná technika pre podlahové vykurovanie
Efektívne využitie energie v podlahovom vykurovaní je zabezpečené modernou regulačnou technikou. Podľa časti 12 EnEV je vyžadované použitie individuálnych regulátorov izbovej teploty pre vykurovacie systémy s reguláciou teploty prívodu podľa počasia.
Nové regulačné komponenty Viessmann Vitoset spĺňajú tieto požiadavky a sú optimálne prispôsobené podlahovému vykurovaniu Vitoset. Riadiaca technika bola navrhnutá špeciálne pre kombináciu tepelného čerpadla Viessmann s podlahovým vykurovaním a s možnosťou využitia tepelného čerpadla nielen na vykurovanie, ale aj na chladenie.
