Zplynovací kotle značky Atmos, modely od DC18S až po DC150S, splňují přísné podmínky pro získání dotací v rámci programů "Kotlíkové dotace" a "Nová zelená úsporám". Pro optimální instalaci a provoz těchto kotlů je doporučeno využít originální zapojení ATMOS, jako jsou například F71 ESBE, F1-F4, F12 Laddomat, nebo F21-F22 (pouze pro kotlový okruh) či F31 a F32 AKU v případě zapojení s akumulačními nádržemi.
Základní principy provozu a regulace

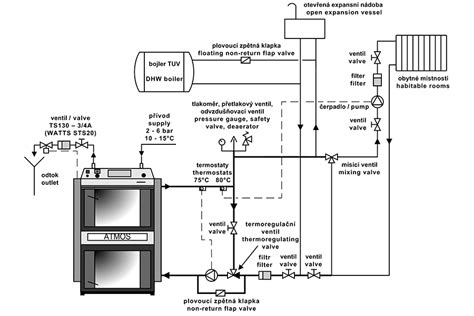

Klíčovým prvkem pro správnou funkci kotle ATMOS je zajištění tzv. kotlového okruhu za kotlem. Tento okruh musí obsahovat LADDOMAT 22 nebo termoregulační ventil (trojcestný ventil ovládaný servopohonem v případě použití elektronické regulace ACD 03/04). Jeho účelem je udržení minimální teploty vratné vody do kotle na úrovni 65 °C. Výstupní teplota kotle by měla být udržována v rozmezí 80-90 °C. Teplota vody směřující do radiátorů nebo podlahového topení se následně nastavuje na mísícím trojcestném ventilu dle individuálních potřeb.
Všechny kotle jsou standardně vybaveny chladící smyčkou proti přetopení, která slouží jako bezpečnostní prvek.
Elektromechanická regulace
Regulace výkonu kotle probíhá pomocí vzduchové regulační klapky, která je řízena regulátorem tahu FR 124. Tento regulátor automaticky přivírá či otevírá klapku v závislosti na nastavené výstupní teplotě vody (80-90 °C). Kromě regulace výkonu pomáhá regulátor tahu chránit kotel proti přetopení. Mezi jeho hlavní výhody patří rychlý zátop a dosažení požadovaného výkonu, kdy je vzduchová klapka plně otevřena.
Kotly jsou dále vybaveny:
- Regulačním termostatem na přístrojovém panelu, který ovládá odtahový ventilátor podle nastavené výstupní teploty vody (80-85 °C).
- Spalinovým termostatem, který zajišťuje odstavení kotle a vypnutí odtahového ventilátoru po dohoření paliva.

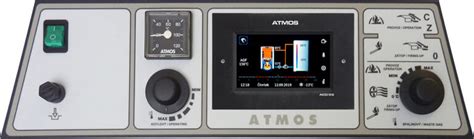

Moderní elektronická regulace ATMOS ACD 03
Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03. Tato regulace umožňuje řídit celý topný systém v závislosti na venkovní teplotě, pokojové teplotě a nastaveném čase.
Automatické zapalování dřeva
Funkce automatického zapalování dřeva je určena pro kotle DC32S a DC40SX a slouží k plánovanému zátopu kotle. Umožňuje například automaticky zatopit před příchodem domů nebo na chatu. Proces zapálení paliva je velmi rychlý (cca 5 minut), což zajišťuje, že je v místnosti teplo po příjezdu obsluhy. Zapálení paliva lze naplánovat pomocí regulace ATMOS AC32 na základě času (až 48 hodin dopředu), požadavku topného systému nebo teploty v akumulační nádrži.
Elektronická regulace ATMOS AC32 umožňuje pomocí otočného kolečka nastavit časové zpoždění nebo požadovanou teplotu akumulační nádrže, při které dojde k automatickému zapálení dřeva (AIW). Po založení paliva do přikládací komory kotle a nasypání pelet do zapalovací komůrky lze naplánovat zatopení.
Univerzálnost a použití zplynovacích kotlů
Zplynovací kotle na dřevo jsou vhodné nejen pro rodinné domy, ale také pro komerční provozy. Jejich vysoké výkony nacházejí uplatnění v truhlárnách, výrobních podnicích, školách a horských chatách, kde je k dispozici dřevo jako cenově dostupné palivo.
Nastavení primárního a sekundárního vzduchu
Diskuse ohledně nastavení primárního a sekundárního vzduchu v kotlích ATMOS je častým tématem. Obecně platí, že pro optimální spalování je nezbytné používat suché dřevo a zajistit dostatečný tah komína.
Někteří uživatelé se domnívají, že tovární nastavení nemusí být vždy optimální, jelikož se neprovádí s každým kotlem individuálně na analyzátoru spalin. Dále je třeba brát v úvahu proměnlivé faktory, jako je kvalita a druh dřeva (smrk vs. buk), jeho vlhkost, a také provozní podmínky, včetně teploty spalin a tahu komína, který může kolísat v závislosti na počasí a teplotě spalin (typicky v rozmezí 170-300 °C).
Problematika se dále prohlubuje při snaze zajistit optimální průtok v topném systému a udržet kotel v nominálním výkonu, což může být s některými typy zapojení, jako je Laddomat, obtížné. Doporučuje se použití regulační armatury a omezení výkonu čerpadla na předepsanou hodnotu.
Jeden z uživatelů popsal svou zkušenost s kotlem DC25S, kde po experimentech s nastavením sekundárního a primárního vzduchu přešel na automatickou regulaci s modulovaným ventilátorem a regulátorem tahu v komíně. Pro zlepšení spalování upravil spodní komoru umístěním šamotové cihly.
Dunění kotle a jeho příčiny
Dunění kotle, zejména po naložení další dávky dřeva, může být způsobeno několika faktory:
- Příliš velký tah komína nebo příliš otevřený primární vzduch.
- Nadměrná produkce dřevoplynu, která nestačí ve spodní spalovací komoře vyhořet.
- Nízký tah komína (např. při výšce komína 7,5 m a kratším kouřovodu).
- Ucpaná tryska dřevem.
Dunění často signalizuje turbulentní hoření s nižší účinností a vyšší teplotou spalin. Doporučuje se nastavit primární vzduch podle teploty spalin, když je kotel roztopený a neběží ventilátor, za předpokladu stabilního tahu komína.
Pokud dunění nastává při běhu ventilátoru, může být řešením omezení nastavení kotlového termostatu tak, aby ventilátor neběžel nepřetržitě. Alternativou je regulace otáček ventilátoru.
Pro minimalizaci dunění po naložení kotle je doporučeno uhlíky pohrabáčem uhladit tak, aby nevznikal tunel směrem k trysce, a vrstva žhavého byla kompaktní. Kotlový termostat by měl být nastaven tak, aby ventilátor vypínal při dosažení požadované teploty, například 85 °C, a vzduchová klapka se uzavřela při 90 °C.
U kotlů řízených regulací ACD01 může být ventilátor v provozu až do dosažení 98 °C, což může být záměrně nastaveno pro efektivnější nabíjení akumulačních nádrží. Nicméně, teplota vody 100 °C může být škodlivá pro ventily.
Odstranění šamotové cihly ze spodní komory může pomoci zlepšit vyhoření plynů a zabránit tvorbě dehtu v komoře.
Pro zvýšení tahu komína je možné zaizolovat kouřovod, například minerální vatou o tloušťce 5 cm.
Závěrečná doporučení
Pro zajištění maximálního výkonu a životnosti vašeho zplynovacího kotle Atmos je klíčové dodržovat doporučení výrobce ohledně paliva, instalace a nastavení regulačních prvků. V případě pochybností nebo specifických problémů, jako je dunění kotle, je vhodné konzultovat manuál nebo se obrátit na odborný servis.
