Termostaty hrajú kľúčovú úlohu pri zabezpečovaní optimálneho teplotného komfortu v domácnostiach a zároveň prispievajú k úspore energie. Existuje niekoľko typov termostatov, každý s vlastnými špecifickými funkciami a určením. Tento článok sa zameriava na postupy a dôležitosť správneho zapojenia termostatov, najmä v kontexte tepelných čerpadiel a kotlov na tuhé palivá, s dôrazom na spalinový termostat.
Typy termostatov a ich využitie
Termostaty sa delia do viacerých kategórií podľa ich funkčnosti a spôsobu použitia:
Izbové termostaty
Izbové termostaty slúžia na nastavenie optimálnej izbovej teploty v dome alebo byte. Snímajú teplotu v miestnosti či v celej domácnosti a na základe toho udržiavajú v interiéri nastavenú teplotu. Najbežnejšie sú termostaty s týždenným programom a dvomi nastaveniami teploty - dennou a nočnou.
Bezdrôtové termostaty
Bezdrôtové termostaty sa používajú na regulovanie vykurovacej teploty v miestnosti, kde sa nachádza termostat - vysielač. Ich výhodou je možnosť ľubovoľného umiestnenia bez nutnosti vedenia káblov, s dosahom až do 100 metrov v otvorenom priestore. Sú odolné voči rušeniu signálu a nevyžadujú zložité nastavenie. Prijímač termostatu sa umiestni napríklad do kotolne a vodičom sa spojí s kotlom alebo iným zariadením, ktoré chceme spínať.
Termostaty do zásuvky
Termostaty do zásuvky slúžia na reguláciu kotla, radiátora či podlahového kúrenia. Napájané sú zo siete a ľahko sa umiestnia v blízkosti kotla alebo radiátora. Modernejšie verzie disponujú WiFi pripojením, umožňujúcim ovládanie pomocou smartfónu, s možnosťou regulácie teploty alebo nastavenia programov na zníženie spotreby.
Termostaty pre obehové čerpadlá
Tieto termostaty sú určené na nastavenie teploty, často snímanej na kotlovom potrubí. Podľa tejto teploty obehové čerpadlo zapnú alebo vypnú. Toto riešenie sa využíva najmä pre nahrievanie zásobníka alebo ako ochrana kotlového okruhu. Najjednoduchšou formou je klasický príložný termostat, ktorý funguje na základe bimetalu.
Pokročilé funkcie a moderné riešenia
Moderné termostaty a regulačné systémy ponúkajú široké spektrum pokročilých funkcií pre optimalizáciu vykurovania a chladenia.
Ekvitermické a modulačné termostaty
Špecializované termostaty, ako napríklad Attack OT 80 Opentherm, ponúkajú pokročilé funkcie, vrátane modulácie výkonu kotla podľa aktuálnych tepelných potrieb systému. Modulačný izbový termostat dokáže rozpoznať rozdiel medzi aktuálnou a nastavenou izbovou teplotou. Vonkajší snímač sleduje vonkajšiu teplotu a odosiela ju do riadiacej jednotky kotla. Funkcia „Prázdniny“ umožňuje dočasné vypnutie ohrevu TÚV aj vykurovania miestnosti s cieľom zníženia spotreby, pričom zostáva aktívna iba funkcia proti zamrznutiu.
Priestorové regulátory s protokolom OpenTherm
Priestorové regulátory CR11006 využívajú komunikačný protokol OpenTherm a predstavujú novú generáciu digitálnych priestorových regulátorov. Môžu slúžiť ako hlavná súčasť systému alebo ako príslušenstvo k systémom s kompatibilným rozhraním. Medzi ich kľúčové vlastnosti patria:
- 7-denný vykurovací program
- 7-denný program pre ohrev TÚV
- 3 nastaviteľné teplotné úrovne
- 5 základných vykurovacích programov prednastavených z výroby
- Možnosť okamžitej zmeny teploty
- Automatická a ručná prevádzka a režim vypnutia s protimrazovou ochranou
- Diaľková kontrola a programovanie parametrov kotla
- Diagnostika porúch
- Zobrazenie prevádzkových stavov kotla
- Napájanie regulátorov z kotla
- Dvojvodičové prepojenie s kotlom bez polarity
- Ekvitermické funkcie, optimalizácia štartu kotla
- Podpora až 3 jazykov v jednej jednotke
Regulácie pre obehové čerpadlá a TÚV
Regulácia CS-21 s LED displejom je určená na ovládanie obehového čerpadla ústredného kúrenia (ÚK). Zapína čerpadlo ÚK pri dosiahnutí zadanej teploty a vypína ho, ak teplota kotla poklesne pod zadanú hodnotu o nastavenú hysteréziu. Tento režim šetrí elektrickú energiu, predlžuje životnosť čerpadla a zvyšuje jeho spoľahlivosť. Regulácia CS-21 má funkciu ANTISTOP na ochranu čerpadla proti zatuhnutiu mimo vykurovaciu sezónu a funkciu ochrany čerpadla pred zamrznutím. Regulácia EU-21 CWU (TÚV) je univerzálna regulácia s dvomi snímačmi teploty pre ovládanie obehového čerpadla TÚV a beznapäťového výstupu. Elektronická riadiaca jednotka SP100 automaticky zapína a vypína obehové čerpadlo UK. Termostat SALUS PC12HW pre čerpadlá ÚK + TÚV s príložnými čidlami zapína alebo vypína čerpadlo v závislosti od prednastavenej teploty.
Bezdrôtové snímače a systémy
Bezdrôtové snímače teploty iT300 spolupracujú s termostatmi iT500 a xT500. Snímač teploty PS600 periodicky meria a zaznamenáva teplotu, ktorá môže byť využitá na riadenie vykurovacích/chladiacich systémov, osvetlenia alebo iných zariadení. Umožňuje zasielanie oznámení o teplotných hodnotách a zber dát pre analýzu prevádzky systémov. SALUS UGE600 je centrálnou riadiacou jednotkou systému SALUS SMART Home, ktorá integruje všetky zariadenia iT600 pomocou ZigBee koordinátora. Bezdrôtový týždenný programovateľný termostat SALUS 091FLRFv2 slúži na bezdrôtové ovládanie vykurovacích či chladiacich zariadení, udržiavajúc komfortné podmienky podľa nastaveného harmonogramu. Kompatibilný je s inteligentnou zásuvkou SPE868 a relé SR868. Bezdrôtový týždenný programovateľný termostat SALUS 091FLTX+ má priechodné pripojenie. RT310RF je digitálny izbový termostat na reguláciu teploty vody v miestnostiach, ktorý spúšťa vykurovací systém beznapäťovým kontaktom a zobrazuje informácie na LCD displeji. SALUS RT510RF je bezdrôtový týždenný programovateľný termostat.
Termostaty s manuálnym nastavením a špeciálne funkcie
Drôtový izbový termostat s manuálnym nastavením reguluje vykurovací systém a klimatizáciu, pričom umožňuje nastavenie teploty v rozsahu od 5 °C do 35 °C. Ovládanie je jednoduché a displej je prehľadný s podsvietením. THERMO-CONTROL TC 11M+ termostat 230V je určený pre ovládanie vykurovacieho systému s trojcestným ventilom do 110°C. Je to moderný, procesorom riadený termostat s grafickým podsvieteným displejom. Pri správnom nastavení zamedzuje zrážaniu vlhkosti na povrchu kotla, čím predlžuje jeho životnosť. Tepelné čidlo meria aktuálnu teplotu vracajúcej sa vody. Termostat TC 11M disponuje systémom Antystop. Modul pomocného relé RM-16A rozširuje možnosti výstupného kontaktu zariadenia a môže byť použitý na pripojenie rôznych typov termostatov alebo iných zariadení. Elektronický mechanický manuálny termostat zobrazuje aktuálny stav vykurovacieho systému. SALUS VS30W je týždenný digitálny programovateľný termostat.
Špeciálne aplikácie a príslušenstvo
Do tejto kategórie patria špecifické komponenty ako výhrevná prírubová jednotka Dražice TPK 168-8/2,2kW, určená pre ohrievače a akumulačné nádrže. Titánová anóda CORREX MP s cudzím zdrojom napájania poskytuje ochranu smaltovaných nádob na teplú vodu do 300 litrov s nízkou spotrebou energie. Špeciálne tesnenia pre kovové závitové spoje nahrádzajú tradičné materiály ako konopné vlákno a PTFE pásky.

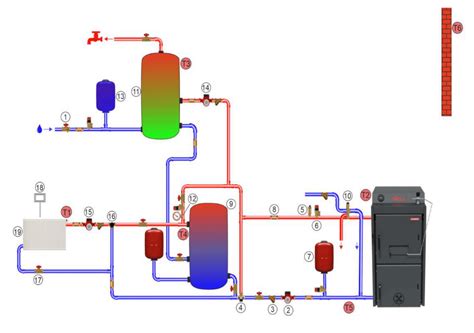

Zapojenie spalinového termostatu
Pri inštalácii kotlov na tuhé palivá, ako sú kotly ATMOS, alebo pri modernizácii vykurovacích systémov s obehovými čerpadlami a akumulačnými nádržami, sa často stretávame s potrebou zapojenia spalinového termostatu. Spalinový termostat, niekedy označovaný ako "spaliňák", slúži ako bezpečnostná alebo riadiaca funkcia, ktorá reaguje na teplotu spalín v dymovode.
Účel a funkcia spalinového termostatu
Spalinový termostat sa inštaluje do dymovodu kotla. Jeho primárnou funkciou je detekovať teplotu spalín. V kontexte zapojenia s obehovým čerpadlom a akumulačnou nádržou môže slúžiť ako:
- Blokácia vychladzovania akumulačnej nádrže: Ak sa teplota spalín zníži pod nastavenú hodnotu (čo naznačuje ukončenie horenia a ochladzovanie kotla), spalinový termostat môže vypnúť obehové čerpadlo. Tým sa zabráni tomu, aby kotol cez akumulačnú nádrž ochladzoval vykurovací systém.
- Bezpečnostná funkcia: V niektorých systémoch môže slúžiť ako poistka proti prehriatiu alebo nesprávnemu horeniu.
Možnosti inštalácie a zapojenia
Pri zapojení spalinového termostatu je dôležité zvážiť jeho umiestnenie a spôsob pripojenia k ostatným komponentom systému.
- Umiestnenie v dymovode: Spalinový termostat sa zvyčajne vkladá do dymovodu, kde je možné vyvŕtať dieru a zasunúť stopkový termostat s vhodným teplotným rozsahom. Dymovod môže byť izolovaný napríklad kamennou vlnou s hliníkovou fóliou.
- Typy spalinových termostatov: Existujú rôzne typy, vrátane tých od výrobcov ako ATMOS, ktoré sú navrhnuté pre ich kotly. Tieto termostaty je potrebné správne zasunúť do určeného miesta v dymovode.
- Zapojenie termostatov (sériové/paralelné): V prípade, že sa používa viacero termostatov (napr. príložný termostat na výstupe kotla a spalinový termostat v dymovode), je kľúčové správne určiť ich vzájomné zapojenie - či už sériové alebo paralelné - podľa požadovanej funkcie a logiky riadenia systému.
Príklad z praxe: Používateľ s kotlom Viadrus U22C 34.9kW plánuje zapojiť obehové čerpadlo s 3-cestným ventilom a ako blokáciu proti vychladzovaniu akumulačnej nádrže chce použiť spalinový termostat v dymovode. Rieši otázku, ako tieto termostaty zapojiť (sériovo alebo paralelne) a aký typ termostatu použiť.
Zapojenie termostatu tepelného čerpadla
Správne zapojenie termostatu tepelného čerpadla je kľúčové pre efektívnu prevádzku systému, úsporu energie a predĺženie životnosti zariadenia. Nesprávne zapojenie môže viesť k neefektívnosti, nadmernému opotrebovaniu komponentov alebo dokonca k zlyhaniu systému.
Význam správneho zapojenia
Správne zapojený termostat zabezpečuje:
- Efektivitu a úsporu energie: Zabezpečuje správne cyklovanie systému, čím priamo ovplyvňuje spotrebu energie a celkový výkon.
- Komfort: Udržiava stabilnú a pohodlnú vnútornú klímu aktiváciou vykurovacích a chladiacich cyklov v správnom čase.
- Predĺženie životnosti: Zabraňuje zbytočnému opotrebovaniu komponentov a potenciálnym nákladným opravám.
- Ovládanie pomocných zdrojov vykurovania: Riadi aktiváciu pomocných zdrojov tepla (napr. elektrické vykurovacie pásy, plynové pece) pri extrémnych vonkajších teplotách.
Potrebné nástroje a bezpečnostné opatrenia
Pred začatím práce je potrebné zabezpečiť:
- Nástroje: Skrutkovače (ploché a krížové), odizolovače vodičov, tester napätia.
- Bezpečnostné opatrenia: Pred akoukoľvek prácou na elektrickom systéme je nevyhnutné vypnúť napájanie na skrini ističa. Dvojitá kontrola pomocou skúšačky napätia je zásadná pre zaistenie bezpečnosti.
Typy káblov a ich úlohy
Pre správne zapojenie je dôležité rozpoznať jednotlivé vodiče a ich funkcie:
- Červený (R): Napájací kábel (24 V).
- Biely (W alebo Aux): Ovláda systém prídavného vykurovania.
- Žltý (Y): Aktivuje chladiaci cyklus.
- Zelený (G): Poháňa motor ventilátora.
- Oranžový (O) alebo Modrý (B): Ovláda reverzný ventil pre prepínanie medzi režimami vykurovania a chladenia.
- Common (C): Poskytuje nepretržité 24V napájanie digitálnym a inteligentným termostatom.
Jednostupňové a dvojstupňové tepelné čerpadlá
Rozlišujeme:
- Jednostupňové tepelné čerpadlo: Používa jednu sadu káblov na ovládanie vykurovania aj chladenia.
- Dvojstupňové tepelné čerpadlo: Vyžaduje dodatočné vedenie (napr. W2, Y2) pre ďalšie stupne vykurovania a chladenia, čo je bežné vo väčších systémoch.
Prídavné kúrenie
V chladnejších klimatických podmienkach môže tepelné čerpadlo potrebovať prídavné kúrenie. Termostat musí byť zapojený tak, aby v prípade potreby aktivoval toto prídavné kúrenie.
Proces zapojenia krok za krokom
- Vypnutie napájania: Vypnite napájanie na skrini ističa.
- Odstránenie krytu: Odstráňte kryt existujúceho termostatu.
- Fotografovanie zapojenia: Pred odpojením vodičov si odfotografujte aktuálne zapojenie pre referenciu.
- Označenie vodičov: Každý vodič označte podľa označenia svorky (napr. R, Y, G).
- Použitie schémy zapojenia: Dodržiavajte schému zapojenia poskytnutú výrobcom termostatu alebo tepelného čerpadla.
- Pripojenie vodičov: Pripojte každý vodič k príslušnej svorke nového termostatu, pričom zaistite pevné spojenie.
- Montáž termostatu: Namontujte nový termostat na stenu.
- Zapnutie napájania: Znovu zapnite napájanie na skrini ističa.
- Nastavenie a testovanie: Postupujte podľa pokynov na nastavenie termostatu a otestujte systém prepínaním medzi režimami vykurovania, chladenia a pomocného režimu.
Riešenie bežných problémov
- Termostat sa nezapne: Skontrolujte pripojenie C-drôtu, napájanie systému a stav ističa. Problém môže byť v kabeláži alebo v samotnom termostate.
- Tepelné čerpadlo neudržiava konštantnú teplotu: Skontrolujte správne pripojenie kábla O/B a nastavenie režimu termostatu. Uvoľnené káblové spoje môžu tiež spôsobiť nekonzistentný výkon.
- Krátke cyklovanie: Často spôsobené nesprávnym zapojením alebo nastavením termostatu. Dvojitá kontrola káblových pripojení a konfigurácie je nevyhnutná.
Špecifické konfigurácie zapojenia
- Inteligentné termostaty: Zabezpečujú úsporu energie tým, že sa učia rozvrh používateľa a prispôsobujú teplotu. Je dôležité overiť kompatibilitu so systémom tepelného čerpadla.
- Dvojstupňové tepelné čerpadlá: Vyžadujú dodatočnú kabeláž (W2, Y2) na ovládanie oboch stupňov vykurovania a chladenia.
- Núdzové kúrenie: Niektoré systémy vyžadujú dodatočné zapojenie na aktiváciu záložného vykurovacieho systému v prípade potreby.
Údržba a dlhodobá účinnosť
Na udržanie účinnosti systému po správnom zapojení je dôležitá pravidelná údržba:
- Pravidelne kontrolujte bezpečnosť káblových pripojení.
- Podľa potreby čistite alebo vymieňajte vzduchové filtre.
- Nastavte inteligentný termostat na optimalizáciu spotreby energie podľa denného plánu.
Správne zapojenie termostatu tepelného čerpadla je nevyhnutné pre zabezpečenie účinnosti, komfortu a úspory energie. Dodržiavaním pokynov výrobcu a bezpečnostných postupov môžete s istotou pripojiť svoj termostat a minimalizovať bežné problémy.
