Aj vy môžete využívať tento nevyčerpateľný zdroj energie, ktorý dodá vašej domácnosti teplú vodu a vykurovaciu energiu. V súčasnosti je na trhu k dispozícii viacero technických riešení, ako dosiahnuť nižšie náklady na vykurovanie či ohrev teplej úžitkovej vody. Jedným z nich je využitie obnoviteľných zdrojov energie, akým je aj energia slnka, a to použitím solárnych kolektorov. Tie nielenže prinášajú nižšie náklady na energie, ale aj prispievajú k ochrane životného prostredia. Namiesto toho, aby ste na kúrenie použili spaľovací proces a prispeli tak k produkcii emisií CO2, môžete pre svoj dom získať energiu s použitím najmodernejšej, efektívnejšej a ekologickejšej technológie pomocou slnečného žiarenia.
Ako funguje solárny vykurovací systém?
Solárny vykurovací systém pozostáva z niekoľkých komponentov. Medzi ne patrí solárny kolektor, ktorý "zbiera" slnečnú energiu. Potrebujete tiež komponenty, ako je zásobník na teplú vodu, stanica so solárnym čerpadlom a riadiaca jednotka. Slnečné kolektory sú zvyčajne inštalované na strechu budovy. Tieto uvoľňujú zozbieranú slnečnú energiu do takzvaného média na prenos tepla. Po určitom čase teplota v kolektore stúpne nad teplotu v zásobníku teplej vody a vysokoúčinné čerpadlo potom dopravuje teplonosné médium cez potrubie do zásobníka teplej vody. Výmenník tepla v zásobníku potom môže preniesť teplo do pitnej vody.

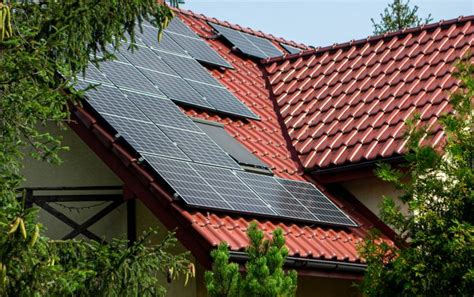

Typy a umiestnenie solárnych kolektorov
Moderná technológia značky Buderus umožňuje efektívne využitie slnečnej energie pre každú domácnosť. Solárny systém môžete nainštalovať na strechu, fasádu budovy, alebo dokonca integrovať solárny systém do vašej strechy.
Naši skúsení odborníci vám radi poradia pri výbere správnej voľby kolektorov a nájdu pre vás riešenie na mieru. Významným faktorom bude, či si želáte teplo z kolektorov iba na ohrev pitnej vody alebo aj na podporu vykurovania obytného priestoru.
Ploché a trubicové kolektory
V kombinácii s kondenzačným kotlom sa môžu využívať ploché aj trubicové kolektory. Skôr ako sa pre ten-ktorý typ rozhodnete, je dobré oboznámiť sa s ich výhodami a nevýhodami, resp. s rozdielmi prameniacimi z odlišnej konštrukcie.
- Ploché kolektory využívajú na zachytenie lúčov až 90 % svojej celkovej plochy. Dosahujú vyššie tepelné zisky v letných mesiacoch.
- Trubicové kolektory využívajú na zachytenie lúčov len okolo 50 % svojej celkovej plochy, no majú lepšie izolačné vlastnosti. Dosahujú vyššie tepelné zisky počas chladných jarných a jesenných mesiacov a zachytávajú aj tzv. difúzne žiarenie.
Ak je teda vašou prioritou ohrev teplej vody, potom môžu byť vhodnejšie ploché kolektory, a ak vám ide predovšetkým o podporu vykurovania na jar a jeseň, lepšie môžu byť trubicové kolektory.
Optimálna plocha a orientácia kolektorov
Všeobecným pravidlom je, že celková plocha kolektorov na jednu osobu v domácnosti by mala byť od 1 do 1,5 m² na osobu. To sa však týka iba vykurovania teplej vody. V jednogeneračnom rodinnom dome by mala byť hrubá plocha kolektorov od 4 do 6 m² dostatočná na pokrytie potreby energie na ohrev TÚV. Ak chcete použiť solárny systém aj na podporu vykurovania obytného priestoru, mali by ste počítať s celkovou plochou kolektora 10 m² a použiť kombinovaný zásobník.
Pri umiestňovaní solárnych kolektorov na stavbu treba brať do úvahy aj orientáciu strechy a sklon, aby sa dal využiť čo najväčší potenciál slnka. Ideálna orientácia strechy je na juh so sklonom 45°, avšak smerovanie na juhovýchod či až juhozápad a sklon strechy v rozpätí 30 - 60° sú plne postačujúce.
Bivalentné vykurovacie systémy: Solár a kondenzačný kotol
Hneď na úvod je potrebné uviesť, že slnečnú energiu nemožno naplno využívať počas slabej intenzity slnečného žiarenia (noc, zamračené dni, resp. zimné obdobie), preto sa slnečné kolektory využívajú iba ako doplnkový energetický zdroj na ohrev teplej úžitkovej vody (TÚV) a prikurovanie v miestnostiach (temperovanie), prípadne aj na ohrev vody v bazénoch. Jedným z najpoužívanejších, cenovo najdostupnejších riešení (vhodných aj v prípade rekonštrukcie obytných priestorov) je kombinácia solárneho systému s moderným kondenzačným kotlom.

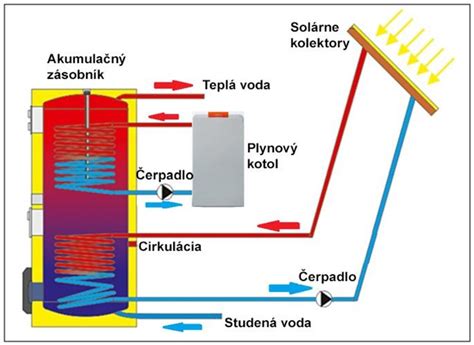

Princíp fungovania bivalentného systému
Ak ide o používanie dvoch rôznych zdrojov tepla, ako je to aj v tomto prípade, hovoríme o tzv. bivalentnom systéme. Súčasťou modernej bivalentnej zostavy je kondenzačný plynový kotol, solárny zásobník vody a slnečné kolektory. Úlohou kondenzačného kotla v bivalentnej zostave je vykurovanie a tzv. doohrev vody v solárnom zásobníku pri nedostatku slnečného žiarenia. V čase dostatočného slnečného žiarenia sa voda v solárnom zásobníku zohreje na požadovanú teplotu a plynový kotol sa nemusí zapínať (menej cyklov znamená menšie opotrebovanie, čo prináša dlhšiu životnosť plynového kotla).
V prípade, že je energia zo solárneho systému nedostatočná, kondenzačný kotol pokryje tento výpadok, čím zaručí stálu dodávku tepla. Podľa noriem je teda primárnym zdrojom plynový kondenzačný kotol. Ten je stavaný na 100 % potreby, a to tak, ako keby nebol inštalovaný solárny ohrev.
Výhody bivalentného systému
Samozrejme, asi tou najdôležitejšou výhodou je úspora nákladov na primárnych zdrojoch energie, keďže pri bivalentnom riešení vykurovania sa okrem klasických nakupovaných energií (v našom prípade plyn) bezplatne využíva aj obnoviteľný zdroj energie (slnečná energia). Kombinácia solárneho systému a plynového kondenzačného kotla nám môže v konečnom dôsledku ušetriť aj viac ako 40 % nákladov na vykurovanie a ohrev úžitkovej vody. Percento úspory nákladov je pritom závislé od technického riešenia - od veľkosti solárnych kolektorov, zásobníkov (akumulačná kapacita), orientácie a umiestnenia kolektorov, celkového vyladenia systému a ďalších faktorov. Okrem toho nemôžeme zabudnúť na fakt, že využívaním obnoviteľných zdrojov energie chránime životné prostredie.
Bivalentné vykurovanie je vhodnou voľbou nielen pre novostavby, ale aj pre existujúce rodinné domy, bytové domy či kancelárske priestory. Myslieť na toto riešenie však treba už v čase plánovania rekonštrukcie vykurovacieho systému, resp. plánovania kompletnej rekonštrukcie domu.
Nevýhody bivalentného systému
Nevýhody takého systému sa dajú obrazne spočítať na prstoch jednej ruky. Väčšie priestorové nároky zapríčinené potrebou umiestnenia veľkoobjemového solárneho zásobníka vody možno tiež považovať za nevýhodu. V prípade novostavby to nie je problém, priestorové nároky sa riešia už vo fáze projektu. Lenže v prípade existujúcej inštalácie sú možnosti obmedzené aktuálnym stavom miesta inštalácie.
Komponenty a riadenie solárneho systému
Solárne teplo je dodávané do akumulačnej časti kombinovaného solárneho zásobníka. Teplá voda akumulačnej časti zásobníka ohrieva vnútornú nádobu s úžitkovou vodou, ktorú je možné v prípade potreby tiež dohriať kotlom. Na ochranu proti obareniu musí byť zabudovaný termostatický zmiešavač teplej vody TWM 20.
Solárne zásobníky
Používať sa zvyknú tzv. bivalentné zásobníky teplej vody, ktoré sú vybavené dvomi výmenníkmi tepla, čo umožňuje ľahké pripojenie k solárnemu systému aj ku kondenzačnému kotlu. Pri dimenzovaní a návrhu bivalentného systému treba brať do úvahy, že čím viac teplej vody akumulujeme, tým dlhšie je možné uskladnenú energiu zo zásobníka využívať, a to aj v čase, keď slnko už nesvieti. Správny návrh systému je preto veľmi dôležitý. V každom prípade, treba sa poradiť s odborníkmi v oblasti prípravy projektu, nákupu zariadení, ale aj samotnej inštalácie.
V našej ponuke nájdete niekoľko typov solárnych zásobníkov s rôznym objemom, priemermi a výškou. Najpoužívanejšie solárne zásobníky na ohrev TÚV majú objem 200l až 500l. Tieto sú spravidla vybavené dvomi výmenníkmi - spodný pre solárny systém a vrchný na dohrev pomocou konvenčného zdroja (kotla). Alternatívne môžu byť tieto zásobníky vybavené elektrickou špirálou. Do priestorov s nízkou svetlou výškou (domy s nízkym stropom) je možné použiť napr. Stacionárny zásobník teplej vody s dvomi výmenníkmi tepla.
- Spodný výmenník pre využitie solárnej energie, vrchný výmenník na pripojenie konvenčného zdroja tepla
- Ochrana proti korózii pomocou horčíkovej / titanovej anódy
- Tepelná izolácia hr. 80 mm (TS-K) resp. 100 mm (Reflex)
Akumulačné nádrže
Akumulačné nádrže slúžia na akumuláciu prebytočného tepla od jeho zdroja. Zdrojom môžu byť kotol na tuhé palivá, tepelné čerpadlo, solárne kolektory, krbová vložka, atď. Nádrže slúžia na ukladanie tepla vo vykurovacom systéme a umožňujú ohrev alebo predohrev TUV vo vnútornej nádobe. Zaradenie akumulačnej nádrže do vykurovacieho systému s kotlom na tuhé palivá umožňuje optimálny chod kotla na priaznivej teplote pri prevádzke kotla. Prínos je hlavne v období optimálneho chodu (tj. keď kotol pracuje na optimálnom výkone).
Akumulačné nádrže TS-K s vnútornou smaltovanou nádobou na priamy ohrev TÚV majú solárny výmenník 2,5 m² (TS-K 500/200) alebo 3,3 m² (TS-K 750/200 a 1000/200) s možnosťou pripojenia elektrického vyhrievacieho telesa s max. výkonom 6 kW (neplatí pre TS-K 500/200) a odnímateľnú izoláciu hr. 80 mm.
Akumulačné nádrže s vnútorným nerezovým výmenníkom s objemom 23, 32 a 37 litrov (TS-K) resp. 37 a 47 litrov (Reflex) majú solárny výmenník 2,2 m² (TS-K 500/25) alebo 3,3 m² (TS-K 750/35 a 1000/45) resp. 2,6 m² (Reflex) a možnosť pripojenia elektrického vyhrievacieho telesa s odnímateľnou izoláciou hr. 80 mm (TS-K) resp. 100 mm (Reflex).
Regulácia a riadenie
Dohrev solárneho zásobníka sa uskutočňuje pomocou kotla cez horný výmenník tepla. Ekvitermický regulátor FW 100 reguluje vykurovanie a solárnu prípravu teplej vody. Spínacie funkcie solárneho zariadenia uskutočňuje solárny modul ISM 1 (v schéme je zabudovaný v solárnej stanici, ale na náš trh sa dodáva samostatne).
Pre prevádzku sériového zapojenia zásobníkov a nemiešaného vykurovacieho okruhu je potrebný regulátor FW 500.
Ekvitermický regulátor FW 200 reguluje vykurovanie a solárnu prípravu teplej vody. Spínacie funkcie solárneho zariadenia uskutočňuje solárny modul ISM 2 (v schéme je zabudovaný v solárnej stanici, ale na náš trh sa dodáva samostatne).
Priame elektrické pripojenie cirkulačného čerpadla na elektroniku kotla je možné.

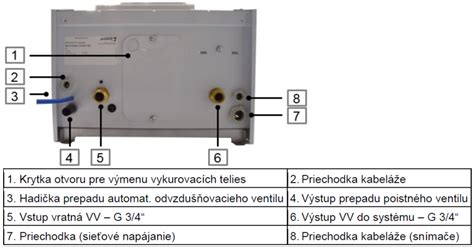

Kondenzačné kotly
Kondenzačný kotol je totiž konštruovaný tak, aby efektívne využíval energiu zemného plynu. Spaliny odchádzajúce z kotla, ktoré vzniknú pri spaľovaní plynu, sa ochladzujú až pod teplotu rosného bodu a nastáva kondenzácia vodnej pary obsiahnutej v spalinách, čím sa získava tzv. kondenzačné teplo. Takto sa konvertuje až 98 % energie, ktorá sa používa na výrobu tepla.
Na všetky kondenzačné kotly a výmenníky tepla sa používa nehrdzavejúca oceľ. Viessmann ponúka podlahové aj nástenné plynové kondenzačné kotly, ktoré dosahujú až 98-percentnú účinnosť pri premene paliva na energiu. Výmenník tepla Inox-Radial z nehrdzavejúcej ocele v kombinácii s plynovým horákom MatriX zabezpečujú vysokú energetickú účinnosť a vysokú úroveň komfortu vykurovania na dlhú dobu. Táto technológia zároveň znižuje účty za vykurovanie a minimalizuje emisie.
Vďaka automatickému regulátoru spaľovania Lambda Pro Control sú plynové kondenzačné kotly Viessmann už teraz konštruované tak, aby spĺňali budúce normy, pretože môžu pracovať s rôznymi druhmi plynu a zmesami bioplynu. Plynový kondenzačný kotol účinne ohrieva, a preto je šetrnejší ku klíme a vašej peňaženke. Plyn ako palivo má nízke emisie a vysokú energetickú hodnotu. Používa sa nielen na plynové vykurovanie, ale aj v iných vykurovacích systémoch.
Systémy HelioSet: kompletné solárne riešenia
HelioSet sú kompletné solárne systémy, ktoré umožňujú prípravu teplej úžitkovej vody pomocou slnečnej energie. Tieto systémy sú navrhnuté pre spoluprácu s plynovými alebo elektrickými kotlami. Systémy HelioSet sú založené na unikátnom beztlakovom princípe fungovania - s voľným stečením solárnej kvapaliny naspäť do solárneho výmenníka. Výhodou tohto riešenia je kompaktný systém, zjednodušená inštalácia a spoľahlivosť - nehrozí nebezpečenstvo prehriatia kvapaliny v lete alebo zamrznutia solárnej kvapaliny v zime.
Solárny systém umožňuje využitie solárnej energie na prípravu alebo predohrev teplej úžitkovej vody. To umožňuje pokryť až 60% požiadavky na potrebu teplej vody za rok (v lete - až 100%) - teplá voda sa pripravuje zadarmo.
HelioSet je rentabilné riešenie pre menšie zariadenia, kde výškový rozdiel medzi spodnou časťou zásobníka a hornou časťou solárneho kolektora nepresahuje 8,5 m (s použitím dodatkového čerpadla na solárnu kvapalinu - až 12 m).
Modely HelioSet
- HelioSet FES2 250 BM - sada 2 vertikálnych plochých solárnych kolektorov, 250 l zásobníka teplej vody a príslušenstva. Systém je určený na uspokojenie potrieb väčšieho počtu užívateľov. Zostava je určená pre spoluprácu s kotlom s funkciou len na vykurovanie, ktorý dohrieva solárny zásobník v prípade nepriaznivého počasia alebo v zimnej prevádzke. V prípade, že na doohrev zásobníka sa nepoužije vykurovací kotol, je možné dodatočne zabudovať aj elektrickú výhrevnú špirálu.
Podľa typu strešnej krytiny a vzdialenosti medzi zásobníkom a kolektormi je potrebné si objednať držiaky solárnych kolektorov (k dispozícii sú sady držiakov pre rôzny typy pokrytia a typy striech) a prepojovacie rúrky solárnej kvapaliny medzi kolektormi a zásobníkom dostupné v dĺžkach 10 alebo 20 m.
Popis vertikálneho solárneho panelu SRDV 2.3
Solárny plochý kolektor je pokrytý štruktúrovaným bezpečnostným sklom, pod ktorým sa nachádza absorpčná rúrka v tvare špirály laserom privarená k absorpčnej ploche. Celý panel má bezrámovú konštrukciu, ktorá umožňuje uchytenie či už na šikmú alebo rovnú strechu pomocou vhodne zvolených úchytov pre daný typ strešnej krytiny. Vzhľadom na veľmi malý objem solárnej kvapaliny v kolektore dochádza k efektívnemu a rýchlemu odovzdaniu tepla slnečnej energie do solárneho okruhu s následným ohrevom teplej vody v zásobníku cez solárny výmenník.
Produkty značky Buderus
Solárne vykurovanie značky Buderus sa vyznačuje špičkovými hodnotami v kritickej oblasti účinnosti nulovej straty. Buderus robí všetko, čo je v jeho silách, aby ste získali maximálny úžitok z vašich solárnych kolektorov. Naše produkty solárneho vykurovania, ako napríklad Logasol SKT 1.0, vynikajú svojou pôsobivou konštrukciou bez viditeľných zvarov. Vďaka vynikajúcemu pomeru ceny a výkonu si môžete užívať vysoký výťažok energie. Toto je predpokladom pre ekonomickú prevádzku solárneho vykurovacieho systému.
Solárne kolektory, ako napríklad Logasol SKT 1.0, ponúkajú aj rôzne možnosti inštalácie a môžu tak byť umiestnené na takmer každej budove. Celková plocha kolektorov je 2 m² a niekoľko kolektorov je možné kombinovať do jedného väčšieho priestoru.
Model Logasol SKN 4.0 ponúka aj vysoký energetický výnos. Plochý kolektor s celoplošným absorbérom hliníka a vysoko selektívnym PVD povrchom dosahuje účinnosť nulovej straty 76.6 až 77 percent.
Vynikajúce výnosy, elegantný dizajn a voliteľná šírka kolektorového poľa sú najdôležitejšími prvkami trubicového kolektora Logasol SKR 5 / 10CPC. Účinnosť nulovej straty je vysoká na úrovni 66.3 až 78.7 percent. Vďaka kruhovému absorbéru má kolektor vždy optimálnu polohu so slnkom. Tento kolektor môžete ľahko kombinovať s inými ultramodernými zdrojmi tepla z nášho sortimentu.
