Správny odťah spalín je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku plynových kotlov. Výber vhodného systému odťahu závisí od typu kotla a špecifických podmienok inštalácie. Tento článok poskytuje podrobný prehľad o rôznych typoch systémov odťahu spalín, materiáloch, konštrukčných pravidlách a legislatívnych požiadavkách.

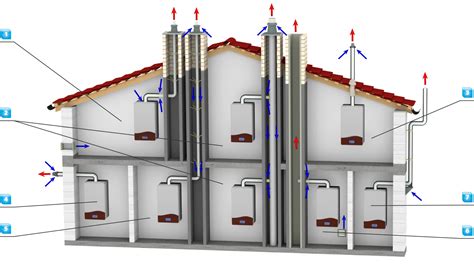

Typy systémov odťahu spalín pre plynové kotly
Na trhu existuje široký sortiment odkúrenia pre plynové kotly, ktoré sa delia predovšetkým podľa typu kotla - pre nekondenzačné plynové kotly s núteným odťahom spalín (turbo kotly) a pre kondenzačné kotly.
Odkúrenie turbo kotlov
Tieto systémy sú určené pre plynové kotly s maximálnou teplotou spalín v hrdle kotla do 200 °C a môžu pracovať v podtlakovej alebo pretlakovej prevádzke. Ako materiál pre odvod spalín sa používa hliník, ktorý je odolný aj voči prípadnému kondenzátu. Systémy odkúrenia sú dostupné v prevedení:
- Súosom ø60/100 mm: Spaliny sa vedú vnútornou hliníkovou rúrkou ø60 mm, vzduch na spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm.
- Súosom ø80/125 mm: Spaliny sa vedú vnútornou hliníkovou rúrkou ø80 mm, vzduch na spaľovanie sa nasáva plechovou lakovanou rúrkou ø125 mm.
- Samostatné sanie vzduchu a výduch spalín: Možnosť samostatného nasávania vzduchu a výduchu spalín z hliníkovej rúrky ø80 mm.
- Jednoduché odkúrenie ø60 mm (ø100 mm): Alternatívna možnosť pre odvod spalín.
Odkúrenie pre turbo kotly je certifikované podľa normy STN EN 1856-1:2003.
Odkúrenie kondenzačných kotlov
Tieto systémy sú určené pre nízkoteplotné a kondenzačné plynové alebo olejové kotly (s max. 0,2% síry) s maximálnou teplotou spalín v hrdle kotla do 120 °C, pracujúce v podtlakovej alebo pretlakovej prevádzke. Ako materiál sa používa polypropylén (PP), ktorý je odolný voči kyslému kondenzátu a dobre tvarovateľný.
Systémy odkúrenia sú dostupné v prevedení:
- Súosom ø60/100 mm: Spaliny sa vedú vnútornou polypropylénovou rúrkou ø60 mm, vzduch na spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm.
- Súosom ø80/125 mm: Spaliny sa vedú vnútornou polypropylénovou rúrkou ø80 mm, vzduch na spaľovanie sa nasáva plechovou lakovanou rúrkou ø125 mm.
- Samostatné sanie vzduchu a výduch spalín: Možnosť samostatného nasávania vzduchu a výduchu spalín z polypropylénovej rúrky ø80 mm.
- Súosé odkúrenie ø80/125 mm pre vonkajšie použitie: S vnútornou spalinovou rúrkou polypropylénovou a vonkajšou rúrkou nerezovou.
Zatriedenie komínov sa riadi materiálom komínovej vložky. Moderné kondenzačné kotly vypúšťajú chladnejšie spaliny, pričom teplo, ktoré by unikalo komínom, sa využíva na vykurovanie.
Materiály pre komíny plynových kotlov
Výber materiálu komína je zásadný pre jeho životnosť a bezpečnosť. Pre plynové kotly, ktoré produkujú menej horúce spaliny (okolo 150 °C), sú požiadavky na materiál odlišné ako pri kotloch na tuhé palivá. Spaliny môžu obsahovať vodnú paru, oxid uhličitý a agresívnu kyselinu sírovú, ktorá vzniká pri kondenzácii.
Komíny z nehrdzavejúcej ocele
Tieto systémy sú považované za najlepšiu voľbu vďaka ich vysokej odolnosti voči korózii, nízkej hmotnosti a vynikajúcej trakcii. Životnosť komína z nehrdzavejúcej ocele sa pohybuje okolo 15 rokov. Ich nízka hmotnosť umožňuje jednoduchšiu vlastnú inštaláciu, pretože jednotlivé prvky sú dodávané vo forme hotových modulov.
Pozinkovaná oceľ je menej odolná voči vlhkým, horúcim parám s vysokou kyslosťou a rýchlo sa ničí. Nerezové komíny môžu vydržať až 30 rokov.
Keramické komíny
Trojvrstvový systém s vonkajšou keramicko-betónovou časťou, vnútorným keramickým kanálom a izoláciou z minerálnej vlny. Medzi nevýhody patrí vysoká hmotnosť konštrukcie a zvýšené požiadavky na inštaláciu, vrátane striktne vertikálneho umiestnenia pre maximálnu trakciu.
Koaxiálny komín

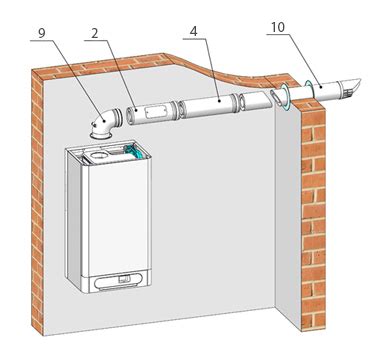

Ide o moderný, vysoko efektívny, ale drahší systém. Konštrukcia pozostáva z dvoch do seba vložených rúrok: vnútorná slúži na odvod spalín a vonkajšia na prívod vzduchu. Tento systém je univerzálny, ľahko sa inštaluje a poskytuje zvýšenú úroveň bezpečnosti. Je vhodný pre plynové vykurovacie telesá a môže byť vedený aj cez stenu.
Montáž komína svojpomocne - Schiedel Permeter 25 | prechod WDS
Tehlový komín
Nie je ideálnou voľbou pre plynové kotly kvôli nižšej trakcii, vysokej hmotnosti a tendencii k hromadeniu kondenzátu. Hrubý povrch tehlového kanála môže spôsobiť spätný ťah alebo vodnú zátku. Ak už starý tehlový komín existuje, je možné ho renovovať vložením špeciálnej vložky z nehrdzavejúcej ocele.
Komíny z azbestocementových rúr
Tieto návrhy sa dnes používajú zriedkavo kvôli svojej nízkej účinnosti a rizikám. Materiál je hygroskopický, absorbuje kondenzát a pri prehriatí môže dôjsť k výbuchu alebo požiaru. Inštalácia je komplikovaná kvôli veľkej hmotnosti a nutnosti striktne zvislej polohy.
Konštrukčné pravidlá pre dymové kanály
Pri návrhu a inštalácii komína pre plynový kotol je nevyhnutné dodržiavať regulačné dokumenty ako sú SNiP 2.04.05-91 a DBN V.2.5-20-2001.
Pravidlo č. 1 - Súlad s normami prierezu kanálov
Prietok komínového kanála nad oblasťou pripojenia by nemal byť menší ako prierez dýzy plynového kotla. Je neprijateľné zúženie alebo zakrivenie kanála. Ak sú k jednému komínu pripojené dve zariadenia, prierez sa musí zväčšiť s ohľadom na pravdepodobnosť ich súčasnej prevádzky.
Pravidlo č. 2 - Správa kondenzátu

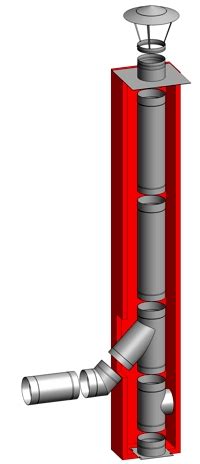

Moderné plynové kotly produkujú spaliny s nízkou teplotou, čo vedie k tvorbe vlhkosti na stenách komína. Na pripojenie plynového kotla sa používa špeciálne tričko s kondenzátovým zberačom. V spodnej časti komína je nevyhnutná prítomnosť zberača kondenzátu vo forme odnímateľnej nádoby. Odporúča sa použiť komín s vnútornou rúrkou z nehrdzavejúcej ocele alebo flexibilnú komínovú vložku.
Pravidlo č. 3 - Výber tvaru prierezu štruktúry
Optimálnym tvarom pre efektívne odstraňovanie spalín je valcovitý. Prijateľné sú aj oválne komíny, zatiaľ čo štvorcové štruktúry môžu znižovať trakciu.
Pravidlo č. 4 - Vykonávanie náklonu, zákrut a ríms
Pre podlahový plynový kotol je ideálny zvislý komín bez náklonov. Odchýlka od zvislice je povolená maximálne do 30 stupňov. Celková dĺžka vodorovných úsekov komína by nemala presiahnuť 1 meter. Maximálny počet zákrut sú tri. Sklon komína smerom k bojleru by nemal byť väčší ako 0,1 stupňa.
Pravidlo č. 5 - Správne pripojenie potrubia
Jednotlivé časti komína sa spájajú pomocou špeciálnych svoriek. Na miestach s horľavými materiálmi sa odporúča dodržať vzdialenosť najmenej 25 cm od povrchu komína. Pri žiaruvzdorných materiáloch je postačujúca vzdialenosť 5-10 cm. Všetky prvky komína musia byť bezpečne upevnené a spoje pevné a tesné, aby sa zabránilo úniku oxidu uhoľnatého.
Pravidlo č. 6 - Jemnosť umiestnenia potrubia na streche

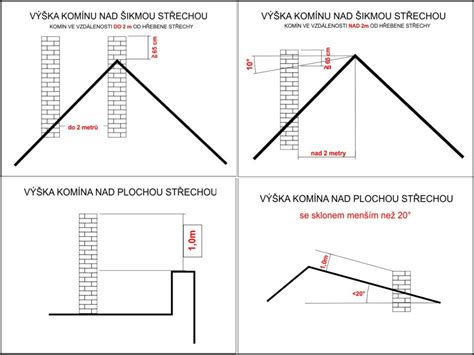

Komíny by mali stúpať nad hrebeň strechy o 50 cm alebo viac. Ak je os komína vzdialená 1-1,5 m od hrebeňa, mal by stúpať nad hrebeň o 50 cm alebo viac. Pri väčšej vzdialenosti od hrebeňa môže byť výška komína menšia. Časť komína nad strechou a vo vnútri nevykurovaného podkrovia by mala byť izolovaná na zlepšenie trakcie a zabránenie kondenzácii.
Pravidlo č. 7 - Dodržiavanie požiarnej bezpečnosti
Pri inštalácii komína je potrebné zohľadniť požiarnu bezpečnosť a dodržiavať príslušné predpisy.
Legislatívne požiadavky a výmena kotla
Výmena plynového kotla je definovaná v stavebnom zákone ako údržba stavby. V závislosti od vplyvu na stabilitu, protipožiarnu bezpečnosť, vzhľad alebo životné prostredie môže byť potrebná povinnosť ohlásenia stavebnému úradu.
Vyhláška č. 532/2002 Z. z. ustanovuje, že každý pripojený spotrebič musí vyhovovať danému druhu plynu, prevádzkovému tlaku a priestorovým požiadavkám. Pred výmenou kotla je nevyhnutné overiť typ spotrebiča a konzultovať výmenu s autorizovaným projektantom, ktorý zabezpečí dodržanie všetkých relevantných bodov.
Výber vhodného kotla a komína podľa typu budovy
Správne pripojenie kotla ku komínu vyžaduje konzultáciu s komínárom alebo projektantom, pretože každý dom má iné parametre.
Bungalov (nízko-podlažné rodinné domy)
- Výška komína: minimálne 6 m.
- Priemer komína: minimálne 20 cm.
- Minimálny ťah komína: 23 Pa.
- Vhodný kotol: výkon 15-30 kW pre cca 80-100 m².
- Odporúča sa použiť akumulačnú nádrž a zmiešavacie zariadenie.
Dvojpodlažný dom
- Výška komína: minimálne 10 m.
- Priemer komína: minimálne 16 cm.
- Minimálny ťah komína: 23 Pa.
- Vhodný kotol: výkon 15-30 kW pre cca 200-250 m².
Malé prevádzky (firmy, bytové domy, školy)
- Výška komína: 7 m až 15 m (navrhuje projektant).
- Priemer komína: určený projektantom.
- Vhodný kotol: výkon 30-55 kW pre cca 1000 m².
- Odporúča sa použiť akumulačnú nádrž a zmiešavacie zariadenie.
Komín s nedostatočnou výškou môže spôsobiť nedostatočný ťah, čo negatívne ovplyvní funkčnosť kotla.
Riešenie pre nedostatočný odťah spalín
V prípade, že z technických príčin nie je možné dosiahnuť požadovanú výšku komína, je nutné zvoliť alternatívne riešenie. Pri plynovom vykurovaní je kľúčové zabezpečiť bezpečné odstránenie spalín. V takýchto prípadoch sa často používajú koaxiálne komíny, ktoré je možné viesť cez stenu bez zníženia účinnosti odstraňovania spalín.
