Servopohony pre regulačné klapky vo vzduchotechnike

Servopohony predstavujú kľúčovú komponentu pre automatizovanú reguláciu prietoku vzduchu vo vzduchotechnických systémoch. Sú navrhnuté tak, aby riadili činnosť regulačných a uzatváracích klapiek, čím zabezpečujú optimálne podmienky v rôznych aplikáciách.

Servopohon SUT (Sauter Universal Technology)

Servopohon určený pre 2-cestné a 3-cestné ventily s kontinuálnym alebo diskrétnym výstupom. Tento pohon je vybavený krokovým motorom riadeným elektronickou jednotkou SUT (Sauter Universal Technology). Medzi jeho hlavné prednosti patrí bezúdržbový prevod a elektronické vypínanie závislé od sily, ktoré chráni pohon aj systém pred preťažením.

Pohon automaticky rozpoznáva riadiaci signál, či už ide o spojitý alebo prepínaný typ. Užívateľ si môže zvoliť medzi lineárnou alebo ekviprocentnou regulačnou charakteristikou. Servopohon sa navyše automaticky prispôsobí hodnote zdvihu ventilu, čo zjednodušuje inštaláciu a konfiguráciu. Na montáž je k dispozícii mosadzná matica.

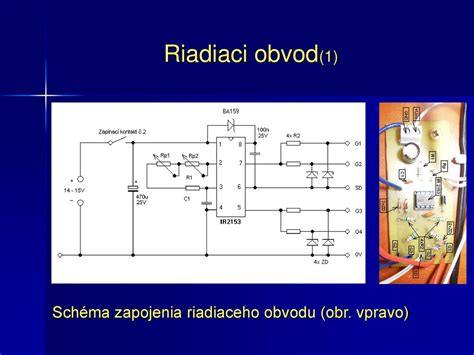

Napájanie servopohonu prebieha prostredníctvom modrého (MM) a čierneho (02) vodiča. Pripojením hnedého (01) vodiča sa otvorí regulačná vetva ventilu. V prípade výpadku napájania sa pohon automaticky prestaví do opačnej koncovej polohy a ventil sa uzavrie. Alternatívne napájanie je možné prostredníctvom modrého (MM) a hnedého (01) vodiča, alebo modrého (MM) a čierneho (02) vodiča. Pri napätí na hnedom vodiči pohon cez tiahlo pôsobí na ventil a otvára ho. Ak je okruh uzavretý cez čierny vodič, pohon ventil uzavrie. Motor je elektronicky odpojený pri preťažení alebo pri dosiahnutí koncových polôh. Počiatočný bod a rozsah riadiaceho signálu sú trvalo nastavené. Privedením napätia sa krokový motor pohne do koncovej polohy ventilu a uzavrie ho.

Regulačné klapky vo vzduchotechnike

Regulačné klapky sú neoddeliteľnou súčasťou vzduchotechnických systémov, kde slúžia na presnú reguláciu prietoku vzduchu pomocou nastaviteľných otočných listov. Tieto klapky sú dostupné s ručným ovládaním alebo s integrovaným servopohonom s napájaním 24V alebo 230V. V závislosti od požiadaviek aplikácie je možné dodať klapky v tesnom vyhotovení.

Výroba regulačných klapiek pokrýva kruhové a štvorhranné tvary vo všetkých bežných rozmeroch, s maximálnym rozmerom 2000x2000 mm.

Typy klapiek a ich vlastnosti

Uzatváracie manuálne klapky DS / DSU

Klapky DS / DSU sú vybavené otočným kruhovým listom bez tesnenia a umožňujú nastavenie uhla listu v rozsahu 0-90°. Sú vyrobené z obojstranne pozinkovaného plechu. Klapky typu DSU sú navyše vybavené dvojbritým gumovým tesnením EPDM (Ethylen-propylén), ktoré je vhodné pre aplikácie s vyššími nárokmi na tesnosť.

• Teplotná odolnosť štandardného prevedenia z pozinkovaného plechu: -30 °C do +100 °C, krátkodobo -50 °C do +120 °C.

Uzatváracie tesné klapky DT / DTU

Klapky DT / DTU majú otočný kruhový list opatrený po obvode gumovým tesnením EPDM, ktoré zaručuje vysokú tesnosť po úplnom uzavretí. List klapiek je možné nastaviť v uhle 0-90°. Sú vyrobené z obojstranne pozinkovaného plechu, pričom klapky DTU disponujú dvojbritým gumovým tesnením EPDM.

• Teplotná odolnosť štandardného prevedenia z pozinkovaného plechu: -30 °C do +100 °C, krátkodobo -50 °C do +120 °C.
• Tesnosť potrubia podľa normy EN 12237 (triedy C) a DIN 24194 (II až IV).

Tesné uzatváracie klapky DTBU / DTBCU

Tieto klapky sú určené pre použitie so servopohonom. Listy klapiek sú opatrené gumovým tesnením po obvode a sú vyrobené z obojstranne pozinkovaného plechu s dvojbritým gumovým tesnením EPDM. Systém Safe s najvyššou triedou tesnosti D zaručuje rýchlu a jednoduchú montáž bez nutnosti použitia tesniacich a lepiacich materiálov.

Škrtiace klapky MSK

MSK sú škrtiace klapky určené pre inštaláciu do kruhového potrubia, vybavené otočným kruhovým listom na reguláciu prietoku vzduchu. Skladajú sa z telesa, listu a ručného ovládacieho mechanizmu. Regulácia umožňuje nastavenie prietoku v rozsahu 0-100% pri uhle otočenia 0-90˚. Klapky MSK sú určené pre vzdušniny bez abrazívnych, chemických a lepivých prímesí. Od veľkosti 560 mm sa montáž vykonáva výhradne s prírubami.

Regulačné a uzatváracie klapky TUNE-R

Klapky TUNE-R sú určené pre montáž do kruhového potrubia a dodávajú sa s ručným ovládaním, s prípravou na servopohon alebo už vybavené servopohonom. Vyrábajú sa s rôznou úrovňou tesnosti listu (1 alebo 4) a pripojovacích hrdiel (A1 až C4). Ručne ovládané klapky TUNE-R-B štandardne spĺňajú tesnosť A1 a sú dostupné v priemeroch 100 - 315 mm. Sú vyrobené z pozinkovaného oceľového plechu bez silikónu, s tesnením z kaučuku. Klapky s triedou tesnosti C1, C4, s prípravou na servopohon alebo so servopohonom sú dostupné na objednávku.

Regulačné klapky RKKM

RKKM sú regulačné klapky pre kruhové potrubia s otočným listom na reguláciu prietoku vzduchu. K dispozícii sú s ručným ovládaním, prípravou na servopohon alebo s priamou montážou servopohonu (230V alebo 24V). Sú určené pre vzdušniny bez abrazívnych, chemických a lepivých prímesí s maximálnou rýchlosťou prúdenia vzduchu 12 až 18 m/s. Maximálny povolený tlakový rozdiel je 1200 až 2000 Pa.

Regulačné tesné klapky RKKTM

RKKTM sú tesné regulačné klapky pre kruhové potrubia, určené na reguláciu prietoku vzduchu. Listy klapiek sú vybavené tesnením po obvode, ktoré zabezpečuje nepriedušné uzavretie. Sú vyrobené z pozinkovaného plechu a dodávajú sa s ručným ovládaním, prípravou na servopohon alebo priamo s nainštalovaným servopohonom (230V alebo 24V). Sú vhodné pre vzdušniny bez abrazívnych, chemických a lepivých prímesí s maximálnou rýchlosťou prúdenia vzduchu 10 až 15 m/s. Maximálny povolený tlakový rozdiel je 1000 až 1500 Pa.

Regulačné klapky RK

RK sú regulačné klapky určené pre štvorhranné potrubia, slúžiace na plynulú reguláciu alebo uzavretie vzduchovodu. Dodávajú sa s ručným ovládaním (R) alebo pripravené pre servopohon (S). Klapky sú vyrobené z hliníkových profilov (EN AW 6060 T6) a plastov, s čapmi listov z plastu a ovládania z pozinkovanej ocele. Ozubené kolesá sú z polypropylénu. Maximálna rýchlosť prúdiaceho vzduchu je 8 m/s. Na objednávku sú dostupné hliníkové klapky RKALM v triedach tesnosti 2 alebo 3.

Možnosti ovládania:

• 01 - ručné ovládanie
• 09 - príprava na osadenie servopohonu
• 43 - servopohon s havarijnou funkciou 230V
• 45 - dvojpolohové ovládanie servopohonom 230V - bez signalizácie polohy
• 46 - dvojpolohové ovládanie servopohonom 230V - so signalizáciou jednej polohy
• 48 - servopohon s havarijnou funkciou 230V + signalizácia polohy
• 53 - servopohon s havarijnou funkciou 24V
• 55 - dvojpolohové ovládanie servopohonom 24V - bez signalizácie polohy
• 56 - dvojpolohové ovládanie servopohonom 24V - so signalizáciou jednej polohy
• 57 - ovládanie servopohonom 24V SR s plynulou reguláciou polohy
• 58 - servopohon s havarijnou funkciou 24V + signalizácia polohy

Tesné lamelové uzatváracie a regulačné klapky LK / LKR / LKS / LKSF / LKSX

Tieto klapky slúžia na reguláciu vo vzduchotechnických systémoch alebo na ručné uzatvorenie VZT vetiev. Štandardne sú vyrobené z pozinkovaného plechu a môžu byť ovládané ručnou pákou s mechanickou aretáciou polohy, alebo servopohonom s napájaním 24V alebo 230V.

Kruhové klapky TUNE-R-Ex

TUNE-R-Ex sú kruhové klapky určené pre prevádzku v prostredí s nebezpečenstvom výbuchu. Sú vybavené ručným ovládaním (H) alebo prípravou na servopohon (M0). Dostupné vo veľkostiach 80 - 710 mm s maximálnym tlakom v potrubí 1000 Pa. Štandardne sú vyrobené z pozinkovaného oceľového plechu s gumovým tesnením na liste. Prevádzková teplota je -20 až 60 °C s maximálnou rýchlosťou prúdiaceho vzduchu 15 m/s. Klapky spĺňajú požiadavky skupiny II kategórie 2/-G proti vznieteniu plynov skupiny výbušnosti IIC podľa ČSN EN 13463-1:2009.

Uzatváracie klapky VKA-P

VKA-P sú uzatváracie klapky odporúčané ako príslušenstvo pre kyselinovzdorné ventilátory PRF. Sú vyrobené z polypropylénu (PP).

Regulačné klapky RDM

RDM slúžia na reguláciu prietoku vzduchu v štvorhrannom potrubí. Sú vyrobené z pozinkovaného plechu s oceľovými čapmi listov a kompozitnými klznými ložiskami. Vyznačujú sa vystuženými aerodynamickými listami a tichým chodom. Dostupné sú s ručným ovládaním, rôznymi typmi servopohonov alebo s prípravou na ich inštaláciu.

Tesné regulačné klapky RDTM

RDTM sú tesné regulačné klapky pre štvorhranné potrubia. Lamely sú vybavené EPDM tesnením pre nepriedušné uzavretie. Vyrobené z pozinkovaného plechu s oceľovými čapmi listov a kompozitnými klznými ložiskami. Klapky majú vystužené aerodynamické listy a tichý chod. Ponúkajú sa s ručným ovládaním, rôznymi servopohonmi alebo s prípravou na ich montáž.

Kombinácia protidažďových žalúzií a regulačných klapiek WG-JZ

WG-JZ kombinujú funkciu protidažďových žalúzií a regulačných klapiek. Žalúzie chránia pred poveternostnými vplyvmi a regulujú prietok vzduchu. Vďaka aerodynamickým listom majú nízku hlučnosť a tlakovú stratu. Dostupné sú v štandardných a medziveľkostiach. Voliteľne je možné dodať montážny rám, sieťku proti hmyzu či servopohon.

Servopohony pre ventilačné klapky

Servopohony určené pre ventilačné klapky sú navrhnuté na reguláciu prietoku prevádzkových látok v rôznych systémoch. Ponúkajú široké spektrum funkcií, od dvojbodového až po kontinuálne ovládanie, a sú vhodné pre aplikácie ako sú vykurovacie a chladiace systémy, vzduchotechnika, poľnohospodárstvo, bazény a chemické čističky.

Servopohony sú dostupné s rôznou úrovňou krytia IP a vo variantoch s havarijnou funkciou aj bez nej, čo zaisťuje bezpečnosť systému. Vyznačujú sa ochranou proti preťaženiu, možnosťou manuálneho ovládania a sú vyrobené z kvalitných materiálov pre dlhú životnosť a spoľahlivosť.

Výber servopohonu zahŕňa predpripravené zostavy alebo možnosť samostatného výberu servopohonu a armatúry. Elektrické servopohony fungujú ako regulačné motory v uzavretých regulačných slučkách s polohovou a rýchlostnou spätnou väzbou. Kľúčovými parametrami sú rýchlosť, presnosť regulácie, spoľahlivosť a mechanické prevedenie. Používajú sa pre dvojcestné, trojcestné a štvortestné ventily, guľové kohúty a rôzne typy klapiek, pričom umožňujú diaľkové ovládanie s vysokou presnosťou.

Pohon pre ventilačné klapky s krútiacim momentom 6 Nm umožňuje otváranie klapiek s plochou až 1,2 m², čo zodpovedá montáži na klapky s priemerom do 400 mm.

Servopohony sú schopné automaticky otvárať a zatvárať rôzne typy armatúr, ako sú guľové kohúty, zmiešavacie ventily, uzatváracie klapky, VZT klapky a zdvihové ventily. Umožňujú dvojbodové, trojbodové, spojité a multifunkčné ovládanie s rôzne pokročilými funkciami, vďaka čomu sú vhodné pre takmer každý typ aplikácie.

Časy reakcie pri rôznych servopohonoch:

• 75 s
• 25 s (havarijná funkcia)
• 25 s (havarijná funkcia)
• 15 s (havarijná funkcia)
• 20 s (havarijná funkcia)
• 25 s (havarijná funkcia)
• 35 s (havarijná funkcia)
