Moderný plynový kotol predstavuje komplexnú inžiniersku jednotku, ktorá je nevyhnutná na ohrev vody a vykurovanie obytných priestorov. Kľúčovú úlohu pri zabezpečení správneho a bezpečného fungovania všetkých jeho mechanizmov zohrávajú špeciálne senzory. Pochopenie ich princípu činnosti je dôležité pre efektívnu prevádzku a dlhú životnosť zariadenia.
Vďaka senzorom sa dodržiavajú základné princípy prevádzky plynových zariadení, ktorými sú predovšetkým bezpečnosť a automatizácia. Tieto kompaktné zariadenia neustále monitorujú prevádzkové parametre a v prípade potreby informujú užívateľa o zmenách alebo automaticky zasiahnu do procesu. Hlavným princípom činnosti všetkých senzorov je konverzia signálu a interpretácia výsledku, čo umožňuje rýchlo reagovať na akékoľvek odchýlky od normálu.
Plynové kotly sú preto vybavené sadou doplnkových zariadení, ktoré umožňujú ich naprogramovanie na prevádzku v špecifických režimoch. Kompaktný snímač prehriatia napríklad predlžuje životnosť kotla a chráni ho pred poškodením v dôsledku vysokých teplôt vody.

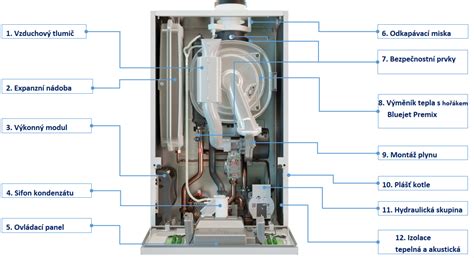

Kľúčové senzory zodpovedné za bezpečnosť a prevádzku kotla
Pre bezproblémovú a bezpečnú funkciu plynového kotla je zodpovedných niekoľko typov senzorov:
- Senzor ťahu (prievanu): Zabezpečuje správne spaľovanie plynu a odvod spalín.
- Senzory teploty (vonkajšej a vnútornej): Monitorujú teplotu v interiéri a exteriéri pre optimálne riadenie vykurovania.
- Senzor plameňa: Deteguje prítomnosť a kvalitu plameňa v spaľovacej komore.
- Tlakové senzory (presostaty): Reagujú na zmeny tlaku plynu alebo vody.
- Senzor prehriatia: Chráni kotol pred nadmerným zvýšením teploty.
Každý z týchto senzorov má špecifické vlastnosti a princípy fungovania, ktoré sa oplatí podrobne poznať.
Senzor ťahu (prievanu) a jeho význam
Senzor ťahu, nazývaný aj tepelné relé, je zodpovedný za správne spaľovanie plynu a najmä za bezpečný odvod spalín. Jeho primárnou úlohou je zabezpečiť, aby sa oxid uhoľnatý (CO) nedostával do obytných priestorov, ale bol efektívne odvádzaný komínom von. Správny ťah je nevyhnutný na odstránenie produktov spaľovania z miestnosti. Slabý ťah môže viesť k zhasnutiu plameňa a v dôsledku toho k nebezpečným situáciám.
Tieto senzory sa najčastejšie inštalujú do dymovodu alebo výfukového systému. V prípade ich poruchy môžu spaliny vnikať späť do miestnosti, čo predstavuje vážne riziko pre život a zdravie.
Typy senzorov ťahu podľa konštrukcie kotla
Typ snímača ťahu sa líši v závislosti od konštrukcie kotla:
- Kotly s prirodzeným ťahom: V týchto zariadeniach je spaľovacia komora otvorená a spaliny sú odvádzané prirodzeným komínovým efektom. Senzor často pozostáva z kovovej platne s pripojeným kontaktom. Princíp jeho činnosti spočíva v signalizácii ventilu, ktorý v správnom momente zablokuje prívod plynu do horáka. Vnútri takéhoto tepelného relé sa nachádza kovový pásik citlivý na zmeny teploty. Ak dôjde k narušeniu ťahu a zvýšeniu teploty, kov sa roztiahne, senzor sa aktivuje a kotol sa vypne.
- Kotly s núteným ťahom: Tieto kotly majú uzavretú spaľovaciu komoru a plyn je odvádzaný pomocou ventilátora. Používa sa tu pneumatický snímač vo forme membrány. Pri normálnom ťahu sa membrána mierne deformuje pôsobením spalín. Ak je prietok slabý a membrána zostáva nehybná, kontakty sa odpoja a plynový ventil sa uzavrie.
V zariadeniach s prirodzeným ťahom je dôležité sledovať koncept "spätného ťahu", kedy oxid uhoľnatý vstupuje do miestnosti namiesto toho, aby bol odvádzaný komínom. K tomu môže dôjsť pri teplotných výkyvoch, nesprávnej inštalácii alebo zanesení komína. Spätný ťah je potrebné okamžite odstrániť.
Federácia strojvodcov protestovala proti kamerám
Pri kotloch s núteným ťahom senzor monitoruje činnosť ventilátora a rýchlosť spalín. V prípade pochybností o úniku plynu sa odporúča nainštalovať aj samostatný snímač oxidu uhoľnatého.
Dôvody spustenia snímača ťahu môžu zahŕňať chyby pri inštalácii kotla alebo komína, upchatý komín, alebo zastavenie ventilátora (v kotloch s núteným ťahom).
Tlakové senzory (Presostaty)
Tlakový spínač alebo snímač tlaku chráni kotol pred prehriatím v prípade náhlych zmien tlaku plynu alebo poklesu prietoku vody. Jeho inštalácia zabraňuje poškodeniu zariadenia v dôsledku tlakových rázov a v prípade potreby ho vypne.
Vizuálne ide o štandardný elektrický snímač alebo relé, zvyčajne s dvoma elektrickými obvodmi. Tieto obvody definujú dva kľúčové prevádzkové režimy:
- Normálny tlak: Termostatická membrána snímača zostáva v pôvodnej polohe, prvá skupina kontaktov sa uzavrie a kotol funguje bez problémov.
- Odchýlka od normy: Pri zmene tlaku mimo normálnych hodnôt sa membrána posunie, prvý okruh sa odpojí a druhý sa uzavrie. Zariadenie prestane správne fungovať a aktivuje sa pohotovostný režim signalizujúci núdzovú situáciu.
Senzor prehriatia
Snímač prehriatia je malé zariadenie, ktoré má za úlohu chrániť plynový kotol pred vriacou vodou, ku ktorej môže dôjsť pri prekročení teploty +100 °C. Keď sa vo vykurovacom okruhu dosiahne kritická teplota, snímač prehriatia rozpojí kontakty a vypne plynové zariadenie.
Špeciálny snímač NTC (s kladným teplotným koeficientom) je ponorné zariadenie, ktoré priamo reguluje teplotu vo vnútri plynového kotla. Jeho základom sú termistory alebo bimetalické platne.
Príčiny prehriatia a ich riešenia
Prehriatie plynového kotla môže byť spôsobené niekoľkými faktormi:
- Nedostatočná cirkulácia vo vykurovacom okruhu z dôvodu upchatých filtrov. Riešením je dôkladné vyčistenie alebo výmena filtrov.
- Odplynenie (odvzdušnenie) vykurovacieho okruhu.
- Zanesenie potrubia vodným kameňom, čo sa prejavuje zvukmi ako "klopanie" alebo praskanie. Na odstránenie usadenín sa používajú špeciálne chemikálie alebo kyseliny.
- Problémy s čerpadlom, napríklad upchatie v dôsledku dlhodobého odstavenia. Vyžaduje si rozobratie a dôkladné umytie čerpadla.
- Nesprávne umiestnenie inštalácie kotla, ktoré môže v prostredí s vysokou vlhkosťou alebo nízkou teplotou viesť k rýchlejšej degradácii materiálov.
V prípade akéhokoľvek prehriatia je nevyhnutné problém ihneď odstrániť, aby sa predišlo poruche alebo výbuchu kotla.
Senzory vonkajšej a izbovej teploty
Hlavnou úlohou teplotného senzora pre plynový kotol je sledovať teplotu a včas informovať o jej zmenách. Moderné zariadenia pracujú na princípe elektrického odporu, ktorý umožňuje presné zaznamenávanie prevádzkových hodnôt.
Teplotné senzory sa delia podľa spôsobu prenosu informácií:
- Káblové: Komunikujú s ovládačom pomocou kábla.
- Bezdrôtové: Využívajú rádiovú komunikáciu a zvyčajne pozostávajú z dvoch častí.
Podľa typu riadenia poznáme:
- Jednoduché: Udržiavajú iba izbovú teplotu.
- Programovateľné: Ponúkajú množstvo funkcií na ovplyvňovanie tepelného režimu v domácnosti.
Niektoré modely senzorov majú zabudovaný termostat s funkciou regulácie vlhkosti v miestnosti.
Typy umiestnenia teplotných senzorov
Podľa spôsobu umiestnenia rozlišujeme:
- Príložné (vrchné): Montujú sa na rúrky vykurovacieho okruhu.
- Ponorné: Sú v priamom kontakte s chladiacou kvapalinou.
- Izbové: Umiestňujú sa priamo v miestnosti.
- Vonkajšie (pouličné): Inštalujú sa zvonku a reagujú na zmeny vonkajšej teploty.
Príložné a ponorné senzory slúžia na meranie teploty chladiacej kvapaliny, zatiaľ čo izbové a vonkajšie senzory regulujú teplotu vzduchu. Vonkajší snímač umožňuje kotlu pracovať efektívnejšie, zapínať sa iba v prípade potreby, čím sa šetrí plyn a predlžuje životnosť kotla. Pri jeho inštalácii je dôležité zabezpečiť ochranu pred poveternostnými vplyvmi.
Izbový snímač reaguje na zmeny teploty v miestnosti a posiela informácie do automatizácie kotla, ktorá následne upravuje vykurovací výkon. Nastavením požadovanej teploty v miestnosti môže používateľ dosiahnuť úsporu nákladov na plyn až o tretinu.
Pri výbere teplotného snímača je dôležité zohľadniť:
- Teplotný rozsah: Ideálna voľba je od -10 °C do +70 °C.
- Prahová teplota: Niektoré modely reagujú na zmeny teploty už o 1/4 stupňa, čo môže viesť k častému vypínaniu kotla. Bežnejšie sú modely reagujúce na zmenu o 0,5 alebo 1 stupeň.
- Veľkosť zariadenia a dĺžka kábla (pri káblových modeloch) alebo dosah signálu (pri bezdrôtových modeloch).
Senzor plameňa
Snímač plameňa je jedným z kľúčových prvkov zabezpečujúcich bezpečnú prevádzku plynového kotla. Jeho hlavnou funkciou je včas poslať signál o zhasnutí plameňa na horáku do automatizačného systému, aby sa okamžite uzavrel prívod plynu a predišlo sa jeho úniku a potenciálnemu výbuchu.
Okrem toho by mal senzor informovať regulátor o kvalite spaľovania, prítomnosti plameňa a jeho intenzite.
Typy senzorov plameňa
Senzory plameňa sa delia podľa spôsobu kontroly plameňa:
- Priame metódy: Zahŕňajú termometrické, fotoelektrické, ultrazvukové a ionizačné senzory.
- Nepriame metódy: Sú zamerané na kontrolu tvorby oxidu uhoľnatého, tlaku paliva alebo jeho kolísania pred horákom.
Termoelektrický senzor obsahuje termočlánok umiestnený v blízkosti horáka a elektromagnetický ventil na plynovom potrubí. Pri zhasnutí plameňa sa zníži teplota termočlánku, čo vedie k zatvoreniu ventilu.
Ionizačné senzory sú v moderných zariadeniach bežné. Ich princíp spočíva v detekcii ionizačného prúdu, ktorý vzniká pri horení plameňa medzi plášťom a elektródou senzora. Ak tento prúd chýba, aktivuje sa signál na zastavenie dodávky plynu. Pre správnu funkciu ionizačného senzora je dôležité presné fázové pripojenie kotla k elektrickej sieti.
Fotoelektrické senzory (fotobunky) reagujú na svetelné žiarenie plameňa. Sú však menej účinné pri spaľovaní plynu, ktorý produkuje slabé svetlo. Infračervené žiarenie je detegované dlhšie, čo môže byť nebezpečné pri akumulácii veľkého množstva plynu.
Fotosenzory ovládajú plameň hlavného horáka, ale nie sú vhodné na diagnostiku plameňa zapaľovacej sviečky kvôli jeho malej veľkosti. Sú citlivé na rôzne vlnové dĺžky svetelného toku (viditeľné, infračervené, ultrafialové spektrum). Pre správnu funkciu musia byť v tesnej blízkosti horáka. Na ochranu pred prehriatím sa používajú žiaruvzdorné materiály a nútené chladenie.
Spustenie snímača plameňa môže byť spôsobené porušením pomeru plyn/vzduch alebo znečistením zapaľovacieho zariadenia. V prípade poškodenia snímača je nevyhnutná jeho okamžitá výmena.
