Trojcestný Zmiešavací a Rozdeľovací Ventil

Trojcestný zmiešavací ventil je kľúčovou súčasťou moderných vykurovacích a chladiacich systémov, navrhnutý na presné miešanie horúcej a studenej vody s cieľom dosiahnuť požadovanú teplotu.

Princípy činnosti a základné funkcie

Primárnou funkciou trojcestného zmiešavacieho ventilu je miešanie dvoch prúdov kvapaliny (napríklad horúcej a studenej vody) do jedného s presne regulovanou teplotou. Okrem tejto zmiešavacej funkcie môžu niektoré trojcestné ventily plniť aj rozdeľovaciu funkciu, kedy rozdeľujú jeden prúd kvapaliny do dvoch rôznych okruhov.

Spôsoby ovládania

Ventily je možné ovládať tromi hlavnými spôsobmi:

• Manuálne pomocou kolieska so stupnicou, čo umožňuje ručné nastavenie polohy ventilu.
• Termostatickou patrónou, ktorá reaguje na zmeny teploty a automaticky reguluje prietok.
• Servopohonom, ktorý zabezpečuje presné a automatické riadenie polohy ventilu. Na jeho namontovanie je však potrebný správny adaptér. Ventil je opatrený nastavovacím kolieskom so stupnicou, ktorý možno ľahko upraviť aj na ovládanie servopohonom. K tomu postačí osadenie vhodným adaptérom, pričom je možné použiť servopohony značiek ako Belimo alebo Esbe.

Údržba a pripojenie

Všetky hlavné súčasti zmiešavacích ventilov je možné ľahko vymeniť. Pre optimálnu prevádzku a ochranu systému sa odporúča do systému pred ventil nainštalovať vhodný filter. Pripojenie ventilov je riešené pomocou vonkajších alebo vnútorných závitov, pričom sú dostupné aj verzie s prírubovým pripojením pre väčšie priemery.

Rozsiahle aplikácie trojcestných ventilov

Využitie trojcestných zmiešavacích a rozdeľovacích ventilov má veľmi široký rozsah v rôznych systémoch.

• V rozvodoch kúrenia a chladenia slúžia na rozvody a reguláciu vykurovacej vody, kde umožňujú získať výslednú zmes o požadovanej teplote.

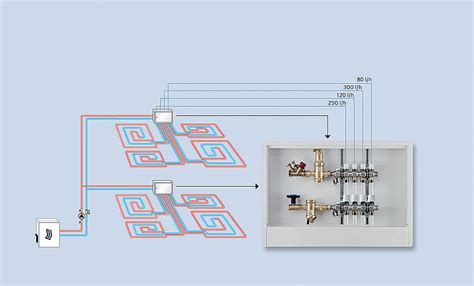

• Sú esenciálne pre podlahové vykurovanie, kde zabezpečujú dodávku vody s optimálnou teplotou.
• Nájdeme ich v solárnych systémoch a v aplikáciách pre ventiláciu a prevádzku klimatizácie.
• Uplatňujú sa aj v centrálnych rozvodoch a v inštaláciách chladiacich systémov.
• Niektoré typy trojcestných zmiešavacích ventilov môžu byť okrem zmiešavacej funkcie použité aj ako rozdeľovacie kohúty.

Špecifické modely a ich vlastnosti

Guľové kohúty ako regulačné orgány

Guľový kohút s vnútorným závitom je určený pre otvorené a uzavreté systémy teplej a studenej vody. Ovláda ho otočný pohon, ktorý je riadený bežne dodávanými regulačnými systémami buď spojito, alebo trojbodovo. Tento pohon unáša guľu kohúta, ktorá pôsobí ako regulačný orgán, do polohy zadanej riadiacim signálom. Otvorenie kohúta prebieha proti smeru chodu hodinových ručičiek, zatiaľ čo uzavretie v smere hodinových ručičiek.

Vlastnosti a inštalácia guľových kohútov:

• Guľové kohúty je možné namontovať zvisle aj vodorovne.
• Nie je prípustné, aby bol guľový kohút zavesený, tzn. bol osadený hriadeľom smerom nadol.
• Je potrebné dodržať požiadavky podľa VDI 2035 týkajúce sa kvality vody v systéme.

Trojcestný zmiešavací ventil IVAR MIX 3

Pri ventile IVAR MIX 3 je dôležité poznamenať, že nejde o typ ventilu, na ktorom je možné priamo nastaviť konkrétnu teplotu namiešavanej vody. Teplota na výstupe z tohto ventilu závisí od teploty vody na jeho vstupoch a od aktuálnej polohy otočenia ventilu. Napríklad, ak si ručne nastavíte určitú polohu, teplota vody na výstupe bude odlišná, keď z kotla prúdi voda s teplotou 60 °C a zo spiatočky 20 °C, oproti situácii, keď z kotla prúdi voda s teplotou 80 °C a zo spiatočky 20 °C. Z tohto dôvodu sa pri systémoch ako podlahové kúrenie, kde je presná regulácia teploty kritická, neodporúča ručné miešanie. Namiesto toho sa obvykle na ventil IVAR MIX 3 namontuje servopohon ovládaný externou reguláciou, ktorá zabezpečí otáčanie ventilu podľa potreby tak, aby teplota na výstupe z ventilu (vstup do podlahového kúrenia) dosahovala požadovanú hodnotu, nastavenú na regulácii.

Motorizované guľové ventily Rad MBA130

Rad MBA130 predstavuje sériu trojcestných motorizovaných guľových ventilov s pohonom, špeciálne navrhnutých pre použitie vo vykurovacích a chladiacich systémoch. Tieto ventily spĺňajú tesnosť podľa normy EN12266-1. Rad MBA130 je dostupný v rozmeroch DN20-25 a ponúka rôzne typy pripojení, aby vyhovoval väčšine inštalačných potrieb.

Prepínací ventil HERZ S.3-CEST.PREPIN.VEN.

Tento trojcestný prepínací ventil HERZ má pomer zatekania 100%, je dodávaný s plochým tesnením a bez pripojení rúrky (prechodky sa objednávajú samostatne). Je vhodný pre všetky termostatické hlavice HERZ so závitom M 28 x 1,5 a pre termopohony HERZ 1 7708 XX a 1 7709 3X s adaptérom 1 7708 90.

Jeho hlavné použitie spočíva v zdvihnutí teploty vratnej vykurovacej vody do zdroja tepla, čo slúži ako ochrana voči nízkoteplotnej korózii. Maximálna prevádzková teplota je +110 °C a maximálny prevádzkový tlak je 16 bar. Vyhotovenie je priame, s vonkajším plochým tesnením. Ide o zmiešavací ventil s fixne regulujúcim termostatickým skratom, so zátkami 3/8" na vypustenie a odkalenie sústavy, pracujúci bez pomocnej energie. Teplota na výstupe z ventila sa pohybuje okolo 55-63°C s prietokovou netesnosťou maximálne 10%. Súčasťou dodávky je vypúšťací ventilček s rukoväťou a otočným prípojom pre hadicu 1 0276 00.

Trojcestné rozdeľovacie ventily so servopohonom - technické parametre

Existuje široká škála trojcestných rozdeľovacích ventilov so servopohonom, ktoré sa líšia pripojením a prietokovými charakteristikami (Kv hodnota). Spoločné technické parametre pre mnohé modely sú uvedené v nasledujúcej tabuľke:
