Schéma zapojenia elektrokotla s akumulačnou nádržou

Pri návrhu vykurovacieho systému s kotlom na pevné palivo a akumulačnou nádržou je dôležité zohľadniť niekoľko kľúčových aspektov pre optimálnu funkčnosť, efektivitu a dlhú životnosť systému. Nasledujúce informácie vychádzajú z konkrétneho prípadu s kotlom Attack na pevné palivo, akumulačnou nádržou s objemom 300-500 litrov a kombinovaným systémom radiátorov a podlahového vykurovania.

Kľúčové komponenty a ich funkcie

Kotol na pevné palivo

V tomto prípade je použitý kotol na pevné palivo Attack s výkonom 4 články. Kotly na pevné palivo produkujú teplo spaľovaním dreva alebo iných pevných palív. Ich nevýhodou môže byť potreba manuálneho prikladania a kolísanie teploty v systéme, čo akumulačná nádrž pomáha eliminovať.

Akumulačná nádrž

Akumulačná nádrž (ďalej len AN) s objemom 300 až 500 litrov slúži na uchovávanie prebytočného tepla vyrobeného kotlom. Tým stabilizuje prevádzku vykurovacieho systému, umožňuje dlhšie intervaly medzi prikladaním a zvyšuje celkovú efektivitu systému. Vďaka nej je možné využiť teplo aj v čase, keď kotol nepracuje naplno.

Potrubné rozvody

Potrubie do akumulačnej nádrže je kovové s priemerom 2 palce. Rozvody od rozdeľovača k vykurovacím telesám sú z hliníkovo-plastových rúrok s priemerom 22 mm. Hliníkovo-plastové rozvody sú bežné v moderných inštaláciách, ale v tomto kontexte ich prítomnosť môže ovplyvniť celkové množstvo vody v systéme.

Rozdeľovač a vykurovacie telesá

Z rozdeľovača je napojených 5 kusov radiátorov a približne 7 m² podlahového vykurovania. Podlahové vykurovanie je regulované cez termoregulačný ventil s nastavením teploty v rozsahu 20-40 °C. Tento rozsah je typický pre podlahové systémy, ktoré vyžadujú nižšiu prevádzkovú teplotu pre optimálny komfort a ochranu podlahových krytín.

Výhody a nevýhody zapojenia s akumulačnou nádržou

Výhody

• Stabilizácia prevádzky kotla: AN umožňuje kotlu pracovať v optimálnom režime, čím sa predchádza dechtovaniu a zvyšuje sa jeho životnosť. Kotol nie je nútený pracovať pri nízkych teplotách na spiatočke, čo je pre neho škodlivé.
• Efektívnejšie využitie paliva: Umožňuje plné nabitie nádrže pri vyššom výkone kotla, čo vedie k úspornejšiemu spaľovaniu.
• Konštantná teplota v systéme: AN vyrovnáva teplotné výkyvy, zabezpečuje rovnomerné teplo v dome a komfortnejšie vykurovanie.
• Flexibilita vykurovania: Teplo z AN je možné využívať aj po vyhasnutí kotla.
• Ochrana podlahového vykurovania: Vďaka zmiešavaciemu ventilu je možné dosiahnuť nízku a stabilnú teplotu pre podlahové vykurovanie, čím sa zabraňuje jeho prehrievaniu a poškodeniu.

Nevýhody a riziká

• Potreba správnej regulácie: Nesprávne nastavenie regulácie môže viesť k neefektívnemu využitiu tepla alebo k prehrievaniu jednotlivých častí systému.
• Počiatočné náklady: Inštalácia akumulačnej nádrže a súvisiaceho príslušenstva predstavuje dodatočné investičné náklady.
• Zaberie priestor: Akumulačná nádrž vyžaduje dostatočný priestor na inštaláciu.
• Možné problémy pri nesprávnom zapojení: Ak nie sú dodržané správne postupy pri zapojení a prevádzke, môžu nastať problémy ako nedostatočné nabíjanie nádrže alebo prehrievanie kotla.

Odporúčané úpravy a doplnky

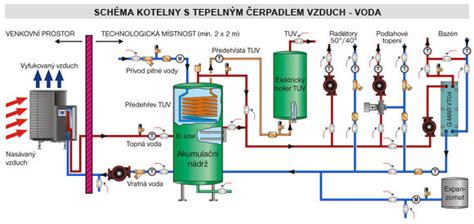

Malý kotlový okruh s termoventilom

Odporúča sa vytvoriť malý kotlový okruh s termostatickým ventilom (napr. ESBE) nastaveným na 65-75 °C. Pri teplote 75 °C na výstupe kotla je možné dosiahnuť na výstupe z kotla 90-95 °C. Tento okruh zabezpečí, že do akumulačnej nádrže sa uloží čo najviac energie a kotol nebude trpieť nízkou teplotou na spiatočke. Tým sa predíde dechtovaniu a zvýši sa efektivita kotla.

Termozmiešavací ventil na výstupe z AN

Na výstup z akumulačnej nádrže je vhodné nainštalovať ďalší termoregulačný (termozmiešavací) ventil. Tento ventil bude regulovať teplotu vody smerujúcej do vykurovacieho systému (radiátorov a podlahovky) podľa potreby. Pre radiátory môže byť nastavený na vyššiu teplotu (napr. 50-60 °C), zatiaľ čo pre podlahové vykurovanie bude nastavený na nižšiu hodnotu (20-40 °C).

Regulácia nabíjania a vybíjania AN

Pre optimálnu prevádzku je odporúčané namontovať snímače teploty v hornej a dolnej časti akumulačnej nádrže. Tieto snímače umožnia riadiť proces nabíjania a vybíjania nádrže na základe skutočných teplôt, čím sa maximalizuje využitie uloženej energie a zabezpečí sa efektívny prenos tepla do vykurovacieho systému.

Ochrana kotla a systému

Ochrana spiatočky kotla (TV): Je nevyhnutné použiť termostatický ventil alebo špecializovanú nabíjaciu jednotku, ktorá sleduje minimálnu teplotu vratnej vody do kotla. Tým sa zabráni kondenzácii a dechtovaniu v kotle. Pri prevádzkovaní kotla na 60 °C s cieľom nabitia akumulačnej nádrže je dôležité si uvedomiť, že pre efektívne a bezpečné nabitie AN je často potrebná vyššia teplota kotla (napr. 80-90 °C).

Ochrana čerpadiel a ventilov: Odporúča sa chrániť obehové čerpadlá, ventily a rozdeľovač pred nečistotami inštaláciou vhodných filtrov.

Expanzná nádoba: V uzavretom vykurovacom systéme je expanzná nádoba nevyhnutná na kompenzáciu zmien objemu vody pri zmene teploty. Zvyčajne sa pripája k vratnému potrubiu.

Prevádzkové teploty a komfort

Prevádzkovať kotol v zapojení s akumulačnou nádržou na nízkej teplote (napr. 60 °C) nie je ideálne, najmä ak cieľom je efektívne nabitie nádrže. Aby akumulačná nádrž vydržala rozumnú dobu dodávať teplo, mala by byť nahriata na vyššiu teplotu, ideálne na 80 °C a viac. Moderné kotly, ako napríklad Atmos, dokážu dosiahnuť prevádzkovú teplotu 80 °C už za krátky čas (cca 20 minút po zatopení), kedy sa spustí aj kotlové čerpadlo a začne sa proces nabíjania akumulačnej nádrže.

Po nahriatí akumulačnej nádrže je teplo z nej privádzané do vykurovacieho systému cez trojcestný zmiešavací ventil. Tento ventil, ideálne doplnený o servomotor a vonkajšie čidlo, umožňuje presne regulovať teplotu vody dodávanej do radiátorov a podlahového vykurovania. Komfort a efektívne využitie akumulovanej energie sa tým výrazne zlepšuje. Použitie dvoch stupňov čerpadiel (jedno pre okruh nádrží, druhé pre radiátory) môže pomôcť optimalizovať spotrebu elektrickej energie.

Je dôležité poznamenať, že maximálna teplota podlahového vykurovania je vždy určená zložením podlahy, použitou krytinou a projektom. Zmiešavací ventil chráni podlahu pred prehrievaním a zabezpečuje komfort.
