Rozdeľovač, niekedy tiež označovaný ako rozvádzač alebo kolektor, patrí ku základným komponentom potrebným pre funkčný systém podlahového vykurovania. Jeho hlavnou úlohou je efektívne rozvádzať teplú vodu alebo iné vykurovacie médium do jednotlivých okruhov podlahového vykurovania a následne zhromažďovať už vychladnutú vodu/médium späť do spiatočného potrubia.
Inštalácia rozvodnej skrine, ktorá rozdeľovač chráni a maskuje, rieši niekoľko dôležitých problémov naraz. V porovnaní s otvoreným vedením potrubia je jeho umiestnenie v špeciálnej skrinke oveľa efektívnejšie, praktickejšie a estetickejšie.

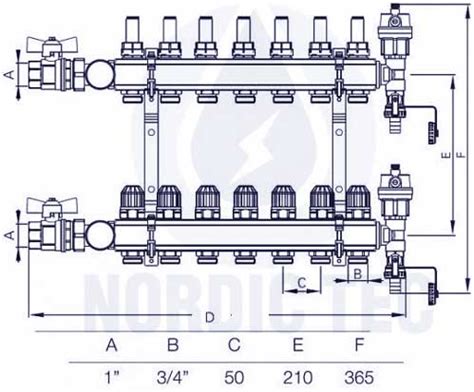

Rozdeľovač (kolektor) a jeho komponenty
Rozdeľovače sú kľúčové pre správne fungovanie a reguláciu podlahového vykurovania. Väčšina rozdeľovačov na podlahové vykurovanie je vyrobená z mosadze, ktorá je pevným materiálom s dlhou životnosťou a zároveň je pomerne jednoducho opracovateľná. Kvalita mosadze závisí od pomeru jednotlivých zložiek v zliatine, najmä od obsahu medi. Mosadz použitá na výrobu rozdeľovačov podlieha norme UNI EN 12165 CW617N, ktorá udáva približne 60 % obsahu medi.
Existujú rôzne typy rozdeľovačov s rôznymi regulačnými a funkčnými prvkami:
- Rozdeľovače s regulačnými mechanizmami: Tieto modely, často z nerezu, sú vybavené regulačnými šróbeniami na prívodnej tyči, ktorými sa nastavuje prietok v jednotlivých okruhoch podlahového vykurovania. Regulácia sa vykonáva imbusovým kľúčom, ktorým sa otvára alebo zatvára regulačný ventil.
- Rozdeľovače s prietokomermi: Regulačné šróbenia môžu byť doplnené o prietokomery so stupnicou, ktoré zabezpečujú lepší prehľad o hodnotách prietoku v okruhoch. Prietokomery pomáhajú nastaviť rovnaký prietok vody bez ohľadu na dĺžku okruhu, čo je nevyhnutné pre dosiahnutie rovnakej teploty vo všetkých miestnostiach.
- Rozdeľovače s termostatickými ventilmi: Tieto rozdeľovače majú termostatické vložky v zbernej tyči (spiatočka). Na termostatickú reguláciu slúžia termostatické ventily s hlavicami, ktoré sú umiestnené na zbernej tyči rozdeľovača.
- Tyčový rozdeľovač: Je charakteristický tým, že tyč prívodu aj spiatočky sa skladá z jedného neprerušeného kusu. Tieto rozdeľovače sú často vyrábané a predávané vďaka ich jednoduchej inštalácii a variabilite v prípade potreby pridania okruhov.
Dôležité komponenty rozdeľovača pre podlahové vykurovanie
- Komponenty pre statickú reguláciu: Regulačné šróbenia na prívodnej tyči, často s prietokomermi so stupnicou, pre nastavenie prietoku v jednotlivých okruhoch.
- Komponenty pre termostatickú reguláciu: Termostatické vložky v zbernej tyči (spiatočka) pre reguláciu teploty okruhov.
- Komponenty pre odvzdušnenie, vypustenie a odstavenie systému:
- Odvzdušňovacie ventily: Pomáhajú odstraňovať neúmyselné hromadenie vzduchu v systéme.
- Vypúšťacie/napúšťacie ventily: Slúžia na prvotné napustenie a preplach (čistenie) systému.
- Uzatváracie ventily: Na prívode aj spiatočke, slúžia na odstavenie systému v prípade servisu alebo poruchy.
Medzi ďalšie doplnky patria konzoly na uchytenie rozdeľovača do skrinky a termoelektrické hlavice, ktoré sú nevyhnutné pre teplotnú reguláciu prostredníctvom priestorových termostatov. Pri ich výbere je dôležité overiť si kompatibilitu s daným rozdeľovačom, najlepšie je zvoliť produkty od jedného výrobcu.
Rozvodná skriňa pre podlahové vykurovanie
Rozvodná skriňa (kolektorová skriňa) je uzavretá kovová konštrukcia (alebo z odolného plastu) s odnímateľnými alebo stacionárnymi dverami. Slúži na umiestnenie a ochranu pripojovacej jednotky vykurovacieho potrubia (vrátane prívodného a spätného vedenia), ovládacích zariadení, uzatváracích a regulačných ventilov. Okrem vykurovacích zariadení môže výrobok obsahovať merače vody alebo elektrické zariadenia.
Výhody použitia rozvodnej skrine
Použitie rozvodnej skrine je praktické a nevyhnutné z nasledujúcich dôvodov:
- Estetika: Skrinka skrýva samotný rozdeľovač a všetky potrubia pred očami, čím prispieva k čistému a modernému interiéru.
- Ochrana: Chráni drahé technické jednotky pred vonkajšími vplyvmi, poškodením, prachom a neoprávneným prístupom (najmä pred deťmi, vďaka vnútornému zámku alebo západke).
- Centrálne pripojenie: Je to miesto, kde sa vykonáva spojenie potrubí podlahového kúrenia s celým systémom zásobovania teplom a kde sa montujú ďalšie pripojenia a meracie prístroje.
- Servis a údržba: Umožňuje ľahký prístup k ovládacím a regulačným prvkom pre kontrolu, opravy, modernizácie vykurovacieho systému alebo odpojenie jednotlivých okruhov bez ovplyvnenia zvyšku domu.
- Minimalizácia potrubí: Umožňuje znížiť počet potrubí, ktoré by inak bolo potrebné ťahať priamo od ohrievača.
Typy rozvodných skríň
Pre systém podlahového kúrenia existujú dva hlavné typy rozvodných skríň:
-
Vstavaná (podomietková) skriňa rozdeľovača
Tento typ sa inštaluje do vybrania vytvoreného v stene alebo je skrytý pod obkladom zo sadrokartónu či šindľa. Vstavané modely majú často nelakované bočné strany, pretože sú určené na zapustenie. Hĺbka takejto konštrukcie býva spravidla 12 cm, šírka sa pohybuje od 46,5 cm do 190 cm a výška okolo 65 cm. Niektoré modely majú výsuvné nohy, ktoré umožňujú zvýšenie výšky konštrukcie až o 10 cm, čo zjednodušuje označenie a prispôsobenie na výklenok. Vstavané skrine sú na trhu veľmi žiadané, pretože sú nenápadné, dobre zapadajú do interiéru a sú praktické v prevádzke.
-
Vonkajšia (nadomietková) skriňa rozdeľovača
Vonkajší model skrinky sa inštaluje jednoduchšie, pretože sa pripevňuje priamo na povrch steny bez potreby sekania. Bočné lišty boxu sú natreté farbou odolnou proti korózii alebo práškovou farbou. Výstupné otvory sú najskôr zakryté ľahko odnímateľnými kovovými lištami. Rozmery sú takmer identické s rozmermi zabudovaných modelov, vrátane možnosti predĺženia nôh.
Skrinky sú zvyčajne natreté bielou farbou. Vstavané modely majú len predný panel viditeľný. Dvere sú vybavené silnými zámkami alebo západkami pre ochranu pred neoprávneným prístupom do systému.
Konštrukčné prvky rozvodnej skrine
Štandardná rozvodná skriňa sa skladá z:
- Telo (krabica): Vyrobené z pozinkovanej ocele (alebo odolného plastu), vysoko spoľahlivé a odolné voči vonkajším vplyvom. Niektoré modely nemajú zadnú stenu. Otvory pre potrubie sú umiestnené na spodnom a bočných paneloch.
- Upevňovací systém: Závisí od typu montáže (do steny alebo na povrch). Používajú sa otvory pre kotvy, rozpery alebo konzoly so svorkami pre rozvody potrubia. Skrinka má spoľahlivé upevnenie tak na podlahe, ako aj na stene, čo zaručuje jej stabilitu.
- Dvere: Pripevnené pomocou pántov, majú zámok alebo západku pre ochranu obsahu.
- Univerzálne spojovacie prvky: Vo vnútri skrinky sú často profilové univerzálne spojovacie prvky, ktoré umožňujú montáž potrebného vybavenia po celej šírke aj výške skrinky.
Inštalácia rozvodnej skrine a rozdeľovača
Inštalácia akéhokoľvek moderného podlahového kúrenia sa začína inštaláciou rozvodnej (kolektorovej) skrinky.
Umiestnenie
Rozdeľovač a jeho skrinku je vhodné umiestniť čo najviac do stredu dispozície bytu alebo podlažia v rodinnom dome. Týmto sa minimalizujú rozdiely v dĺžke vykurovacích okruhov, čo prispieva k efektívnejšiemu hydraulickému vyváženiu. Skrinky rozdeľovača sú namontované v tesnej blízkosti podlahy a inštalujú sa striktne vertikálne. Neodporúča sa zdvíhať distribučnú jednotku nad 70 cm od podlahovej krytiny; čím bližšie je k úrovni rúrok v poteru, tým efektívnejšie bude systém fungovať. Konštrukcia je spravidla umiestnená v najbližšej miestnosti k vykurovaciemu kotlu, na nenápadnom mieste.
Ak ide o vstavanú skrinku, je nutné poznať finálnu skladbu podlahy ešte pred jej osadením. Skrinku rozdeľovača osádzame do takej výšky, aby sa spodná hrana ochranného plechu proti zatečeniu poteru nachádzala 5 mm pod horným okrajom nanášaného poteru.
Postup inštalácie (vstavaná skrinka)
- Príprava výklenku: V stene sa vytvorí vybranie alebo pripravený výklenok (ak už bol zabezpečený počas stavebných prác).
- Osadenie skrinky: Nožičky podomietkovej skrinky (ktoré by mali byť výškovo nastaviteľné) sa osadia na surovú podlahu. Skrinku zapustíme do steny tak hlboko, aby jej hrany lícovali s hranami výklenku. Ak je aj hĺbkovo nastaviteľná, s omietkou bude zalícovaný jej rám, ktorý sa založí nakoniec (rozsah posunutia rámu býva až 5 cm).
- Vyrovnanie: Skrinka musí byť zarovnaná pomocou vodováhy horizontálne aj vertikálne.
- Upevnenie: Priestor medzi skrinkou a otvorom v stene vyplníme montážnou penou a skrinku odporúčame dočasne podoprieť, pokým pena zatuhne. Skrinka sa spája so stenou pomocou kotiev.
- Napojenie potrubia: Kvalitná skrinka má pripravené vyberateľné otvory pre prípadné napojenie hlavného potrubia z každej strany rozdeľovača, resp. pre pretiahnutie káblov zónovej regulácie a napájania.
- Ochrana pred poterom: Poter bude potrebné oddeliť od všetkých vystupujúcich konštrukčných dielov špárami tak, aby bol umožnený jeho pohyb aspoň 5 mm. Preto sa odporúča potiahnuť dilatačný pás aj priamo do skrinky a upevniť ho na zadnú stenu. Skrinka by mala mať predný ochranný plech odnímateľný, čo umožní lepšiu manipuláciu. Po nalepení dilatačného pásu ho opäť založíme a naň ešte môžeme nalepiť ochrannú fóliu alebo ďalší dilatačný pás.
- Inštalácia rozdeľovača a pripojenie okruhov: Po upevnení skrinky sa namontuje rozdeľovač, pripojí sa prívodné a vratné potrubie a jednotlivé okruhy podlahového kúrenia. Horúca voda prúdi z kotla pozdĺž napájacieho okruhu, ochladená kvapalina prúdi späť do zdroja ohrevu, pričom cirkuláciu zabezpečuje čerpadlo.
Podlahové kúrenie pripojenie rúrky na rozdeľovač-spiatočka
Regulácia a hydraulické vyváženie
V každom systéme podlahového vykurovania je kľúčové vyriešiť otázku hydraulického vyváženia. Pri zlom vyregulovaní prietoku najčastejšie dochádza k problému, že jeden alebo viac okruhov nefunguje vôbec alebo funguje len čiastočne, čo vedie k nerovnomernému vykurovaniu miestností. Prietokomery na rozvádzacej tyči a termostatické ventily s hlavicami na zbernej tyči sú základom pre presnú reguláciu.
Servo je potrebné na automatické otváranie a zatváranie okruhov. Servopohon pracuje spolu s termostatom nainštalovaným v každej miestnosti, ktorý vysiela signál na otvorenie určitého okruhu. Kompresné tvarovky pomáhajú spájať plastové potrubie a kovové ventily.
